射线在工业探伤方面的应用
工业X射线探伤放射防护要求解读标准的重要意义射线探伤又
《工业X射线探伤放射防护要求》解读一、标准的重要意义射线探伤（又称工业无损探伤）在机械制造、石油、化工、冶金和造船等工业方面的应用非常广泛,是检查金属或非金属物体内部缺陷的主要方法之一.X射线探伤作业方式有固定式和移动式X射线探伤.前者是被检物体在专用探伤室内进行X射线透照检查，探伤室的防护墙具有一定屏蔽射线的作用.后者是用移动式或携带式X射线探伤装置在室外、生产车间或安装现场对物体进行X射线透照检查，防护条件较复杂.使用单位视被检物体的类别、规格等工作条件选择采用固定式或移动式X射线探伤作业。
工业X射线探伤使用的曝光条件相对较高，管电压可达数百千伏、管电流一般使用5毫安，其辐射输出剂量较大，人员若接受主射线束的照射会引起急性辐射损伤，特别是移动探伤作业，由于受到现场条件的影响,可能会造成工作人员和附近公众接受较高的辐射剂量。
随着工业的发展，从事探伤的人员越来越多，涉及的探伤场所也越来越多，因此出台该标准以规范X射线探伤作业的放射防护、监督与管理,对放射工作人员和公众的健康与辐射安全有着重要的意义，对于促进我国机械、石油、化工、冶金与造船等工业的发展，更好地为国民经济服务，也将起到积极的促进作用.二、标准修订的相关背景情况本标准是为适应工业探伤技术的发展和辐射防护新要求，规范工业X射线探伤的放射防护工作，依据《中华人民共和国职业病防治法》和相关标准对《工业X射线探伤放射卫生防护标准》（GBZ117—2006)进行的修订。
在修订过程中，主要参考了IAEA SAFETY STANDARDS SERIES No. SSG（Specific Safety Guide)-11《Radiation Safety in Industrial Radiography》（2011）的相关内容。
同时在相关条文中也引用了《电离辐射防护与辐射源安全基本标准》（GB18871-2002)、《职业性外照射个人监测规范》(GBZ 128-2002)、《工业γ射线探伤放射防护标准》（GBZ132-2008）的相关内容。
X射线探伤的应用浅析
业 、医学 和建筑 业上 的应用 为经济 的发展 起到很 重要 的作用 。 １Ｘ 线的擦 伤的原 理 射
ｘ 射线探 伤是 基于ｘ 射线 透过 一定 厚度 的制 品，其 不同 的 内部 组织 结构
若ｘ 射线通 路上 有ｎ 种组织 ，其 衰减 系数与 厚度分 别是 和 ｘ，则 输 出 ｉ ｘ 射线 强度Ｉ为： ２
， ２＝ ， ｏ ｅ一 ’ ）
１－２ ＂ ８ ２Ｃ之闻 、控制 显影 与 定影液 的使 用时 间 、掌握 有效 期 ，使缺 陷的漏
检率减 少到最 低 限度 ２ １３缺 陷 影象 的识别及 评 定 。Ｐ ３铝 合金船 体焊 缝有单 面焊接 双面 ．． Ｓ０ 成型 ，也有两 面焊接 两面成 型 ，采用Ｔ６ Ｉ两种 焊接方法 ，在ｘ Ｉ 、Ｍ Ｇ 光底 片上 发现 有 以下几 种缺 陷：气 孔 、夹钨 、 未焊接 、未熔 合 、裂纹 等 。对这 些缺 陷进行 识别分 析 ，并根据分 析结 果对缺 陷处修 补 。 ２ ２ｘ 射线 探伤 在其 它行业 的应用 。ｘ 射线 不仅 在工 业探伤 中发挥 优越 的特 性 科技 的 发展 ， 使Ｘ 射线 应 用在 更 多领 域 ，其探 伤 特性 发挥 空 间更 大。 ２２ １农 业 上的 应用 。ｘ＃ 探 伤技 术本 来 是为 检测 不 易拆 卸分解 的 ．． ｇ线 大型构 件或 机械 零件 的 内部缺 陷而 开发应 用 的 近 来 ， 已被 成功 的运 用到 农 产品加 工领域 。Ｂ ｒｅｏ 等人用ｘ 线计 算机层 析扫描 仪监控 成熟期 桃子 ａｃ ｌｎ 射 的内在 品质 的变 化 ，建立 了ｃ量与 桃子物 理化 学含量 的关 系。 Ｔ 近 年 ，通过 ｘ 线探 伤 检测 瓜果 对 瓜果 分类 ，有 效扩 大 了农 产品 的市 射 场 占有 力 ，提 高 了市 场竞 争能力 。将来 ，ｘ 线探伤 将广 泛应用 到整个 农业 射 领域 。 ２２ ２ 医学 上的 应用 。随 着射 线探 伤 技术 的发 展 ，利 用ｘ 线进行 的 ．． 射 人 体探 伤技 术在 临床 医学 上得到 日益 广泛 的应 用 。现在 ，拍 片在 医学探 伤 中已是非 常常 见的检 查项 目。 ｘ 线探 伤是 利用 人体各 组成 部分 组织的 密度 不同 ，因而 对ｘ 射 射线 的衰 减不 同 ，从而形 成透 射ｘ 线强度 差异 ，导致 在乳胶 片上 成像 的。 射 作为接 受器 的平 板荧 光屏 ， 由于其亮度 较低 ，只 能在暗 室 中观察 。为
射线在工业探伤方面的应用
射线在工业探伤方面的应用射线在工业探伤方面的应用1.引言工业探伤是在工业生产过程中非常关键的一项技术。
它能够检测材料的内部结构和缺陷，帮助企业保证产品质量和安全性。
在工业探伤的方法中，射线技术是一种被广泛应用的方法。
本文将深入探讨射线在工业探伤方面的应用，并分析其在不同领域的重要性。
2.射线技术的原理和分类射线技术是利用射线（如X射线或γ射线）的特性来穿透材料并映射其内部结构的方法。
射线技术可以分为放射性射线技术和非放射性射线技术两类。
放射性射线技术包括放射性同位素射线技术和伽马射线技术。
放射性同位素射线技术利用具有放射性的同位素（如钴-60、碘-131等）释放出的射线进行探测。
伽马射线技术则是利用放射性核素放射出的γ射线探测材料。
非放射性射线技术则包括X射线技术和中子射线技术。
X射线技术是最常用的射线技术之一，它利用电子与金属靶相互作用时产生的X射线进行探测。
中子射线技术则是利用中子与原子核相互作用时产生的射线进行探测。
3.射线在金属材料探伤中的应用金属材料是工业生产中最常用的材料之一。
在金属材料的生产过程中，射线技术可以非常有效地检测金属材料中的缺陷和内部结构。
在金属铸造过程中，射线技术可以检测到铸件中的气孔、夹杂物和裂纹等缺陷。
这些缺陷对铸件的强度和可靠性有着重要的影响。
通过射线技术的应用，可以对铸件进行全面的评估，帮助生产企业避免质量问题。
射线技术在金属焊接过程中也扮演着重要的角色。
焊接是将金属材料结合在一起的过程，而焊缝中的缺陷会直接影响焊接接头的强度和密封性。
射线技术可以非常准确地检测焊缝中的缺陷，并提供重要的数据和信息，帮助焊接工程师进行及时修复。
4.射线在非金属材料探伤中的应用除了金属材料，非金属材料也广泛存在于工业生产中。
射线技术在非金属材料的探伤中同样具有重要的应用价值。
在复合材料制造过程中，射线技术可以评估各层之间的粘接情况，检测到可能存在的空隙和缺陷。
复合材料在航空航天和汽车等领域的应用非常广泛，而射线技术的应用可以大大提高复合材料的质量和可靠性。
射线检测的分类、应用及优缺点
射线探伤的基本原理如下：当强度均匀的射线束透照射物体时，如果物体局部区域存在缺陷或结构存在差异，它将改变物体对射线的衰减，使得不同部位透射射线强度不同，这样，采用一定的检测器（例如，射线照相中采用胶片）检测透射射线强度，就可以判断物体内部的缺陷和物质分布等。
射线探伤常用的方法有X射线探伤、γ射线探伤、高能射线探伤和中子射线探伤。
对于常用的工业射线探伤来说，一般使用的是X射线探伤、γ射线探伤。
射线对人体具有辐射生物效应，危害人体健康。
探伤作业时，应遵守有关安全操作规程，应采取必要的防护措施。
X射线探伤装置的工作电压高达数万伏乃至数十万伏，作业时应注意高压的危险。
作为无损检测五大常规之一的射线检测技术是目前工业上应用最广泛的无损检测技术。
它根据被检工件的成分、密度、厚度的不同，而对射线产生不同的吸收或者散射的特性，从而得到被检工件的质量、尺寸、特性的判断。
一、射线检测技术分类目前，射线检测技术大致可以分为：射线照相检测技术、射线实时成像检测技术、射线层析检测技术以及其他。
如果对以上的三种射线检测技术细分，还可以分为：1.射线照相检测技术：X射线照相检测、γ射线照相检测、中子射线照相检测、电子射线照相检测、成像板射线照相检测、相纸射线照相检测等等。
2.射线实时成像检测技术：X射线荧光实时成像检测、X射线光导摄像实时成像检测、数字实时成像检测、图像增强实时成像检测。
3.射线层析检测技术：胶片层析射线照相技术、射线层析检测、康普顿散射成像检测。
二、射线检测技术应用：射线检测技术可以分为以下四种应用类型。
1.质量检测：可用于铸造、焊接工艺缺陷检测。
2.测量厚度：可用于在线、实时、非接触厚度测量。
3.物品检查：可用于机场、车站、海关检查，对结构、尺寸测定。
4.动态研究：可用于弹道、爆炸、核技术、铸造工艺等动态过程研究。
三、射线检测技术优缺点1.射线检测技术优点①被测结果可以直观显示②测量结果可以长期保存③适用于各种材料的检测，金属材料、非金属材料、复合材料均可以检测。
射线探伤的原理及应用
射线探伤的原理及应用1. 引言射线探伤是一种常用的无损检测技术，广泛应用于工业生产中的质量控制和安全检测。
本文将介绍射线探伤的原理及其在不同领域的应用。
2. 射线探伤的原理射线探伤是利用射线在物体中的相互作用来检测物体内部的缺陷或密度差异。
射线通常使用的是X射线和γ射线。
以下是射线探伤的基本原理：•射线产生：射线通常是通过射线源产生的，常见的射线源有X射线机和放射性同位素。
•射线传播：射线从射线源发出后，会穿过被检测物体，部分射线会被吸收、散射或透射。
•探测器接收：探测器用于接收透射的射线并转化为电信号。
•信号处理：电信号经过放大和处理后，可以通过显示器或记录仪等设备直观地得到被检测物体的内部情况。
3. 射线探伤的应用射线探伤广泛应用于各个领域，以下是一些常见的应用案例：3.1 工业领域•飞机零部件检测：射线探伤可以检测飞机零部件中的隐蔽裂纹和内部缺陷，确保飞机的飞行安全。
•焊接缺陷检测：射线探伤可用于检测焊接接头中的缺陷，确保焊接质量满足要求。
•金属铸件检测：射线探伤可以发现金属铸件中的气孔、夹杂物等缺陷，提高产品质量。
3.2 医学领域•骨骼检查：射线探测技术在医学领域广泛应用于骨骼检查，可以发现骨折、关节疾病等病变。
•乳腺X光摄影：射线探测技术在乳腺癌早期筛查中起到关键作用，可以发现潜在的肿瘤。
•血管造影：射线探测技术可以用于检查血管狭窄、堵塞等血管疾病。
3.3 资源勘探•石油勘探：射线探测技术可以用于探测地下油气储层和岩石结构，帮助确定石油地质储藏。
•矿石探测：射线探测技术可以用于检测矿石中的金属含量，提高矿石开采的效率。
4. 小结射线探伤是一种常用的无损检测技术，它的原理是利用射线在物体中的相互作用来检测物体内部的缺陷或密度差异。
射线探伤广泛应用于工业领域、医学领域和资源勘探等领域，帮助提高产品质量、确保安全和发现潜在的疾病。
随着技术的进步，射线探伤技术将继续发展并为各个行业带来更多的应用前景。

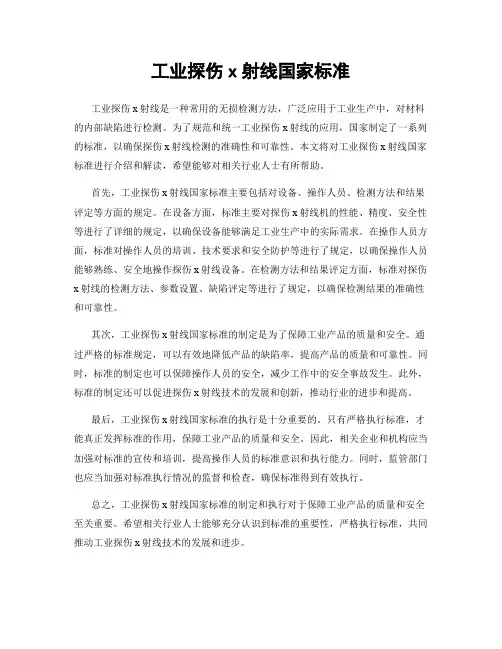

工业探伤x射线国家标准
工业探伤x射线国家标准工业探伤x射线是一种常用的无损检测方法，广泛应用于工业生产中，对材料的内部缺陷进行检测。
为了规范和统一工业探伤x射线的应用，国家制定了一系列的标准，以确保探伤x射线检测的准确性和可靠性。
本文将对工业探伤x射线国家标准进行介绍和解读，希望能够对相关行业人士有所帮助。
首先，工业探伤x射线国家标准主要包括对设备、操作人员、检测方法和结果评定等方面的规定。
在设备方面，标准主要对探伤x射线机的性能、精度、安全性等进行了详细的规定，以确保设备能够满足工业生产中的实际需求。
在操作人员方面，标准对操作人员的培训、技术要求和安全防护等进行了规定，以确保操作人员能够熟练、安全地操作探伤x射线设备。
在检测方法和结果评定方面，标准对探伤x射线的检测方法、参数设置、缺陷评定等进行了规定，以确保检测结果的准确性和可靠性。
其次，工业探伤x射线国家标准的制定是为了保障工业产品的质量和安全。
通过严格的标准规定，可以有效地降低产品的缺陷率，提高产品的质量和可靠性。
同时，标准的制定也可以保障操作人员的安全，减少工作中的安全事故发生。
此外，标准的制定还可以促进探伤x射线技术的发展和创新，推动行业的进步和提高。
最后，工业探伤x射线国家标准的执行是十分重要的。
只有严格执行标准，才能真正发挥标准的作用，保障工业产品的质量和安全。
因此，相关企业和机构应当加强对标准的宣传和培训，提高操作人员的标准意识和执行能力。
同时，监管部门也应当加强对标准执行情况的监督和检查，确保标准得到有效执行。
总之，工业探伤x射线国家标准的制定和执行对于保障工业产品的质量和安全至关重要。
希望相关行业人士能够充分认识到标准的重要性，严格执行标准，共同推动工业探伤x射线技术的发展和进步。
常用无损探伤及使用原则
工业无损探伤的方法很多,目前国内外最常用的探伤方法有五种,即人们常称的五大常规探伤方法.本文将首先介绍五大常规探伤方法及其特点,并结合电厂管道焊接的特定条件和需求,选出适合探伤方法。
除以上五大常规方法外,近年来又有了红外,声发射等一些新的探伤方法.五大常规方法是指：1、射线探伤法 RT：检测内部有气孔,夹渣、未焊透等体积型缺陷，不易发现裂纹等面积型缺陷。
2、超声波探伤法 UT：纵波,横波适用于探测内部缺陷, 表面波适宜于探测表面缺陷,但对表面的条件要求高.3、磁粉探伤法 MT：能探查气孔, 夹杂,未焊透等体积型缺陷, 但更适于检查因淬火, 轧制, 锻造,铸造,焊接,电镀,磨削,疲劳等引起的裂纹。
4、涡流探伤法 ET：能确定表面及近表面缺陷的位置和相对尺寸5、渗透探伤法 PT。
能确定表面开口缺陷的位置、尺寸和形状。
一、射线探伤方法：射线探伤是利用射线的穿透性和直线性来探伤的方法. 这些射线虽然不会像可见光那样凭肉眼就能直接察知,但它可使照相底片感光,也可用特殊的接收器来接收.常用于探伤的射线有 x 光和同位素发出的γ射线,分别称为x光探伤和γ射线探伤.当这些射线穿过(照射)物质时,该物质的密度越大,射线强度减弱得越多,即射线能穿透过该物质的强度就越小.此时,若用照相底片接收,则底片的感光量就小;若用仪器来接收,获得的信号就弱。
因此,用射线来照射待探伤的零部件时,若其内部有气孔,夹渣等缺陷,射线穿过有缺陷的路径比没有缺陷的路径所透过的物质密度要小得多,其强度就减弱得少些,即透过的强度就大些,若用底片接收,则感光量就大些,就可以从底片上反映出缺陷垂直于射线方向的平面投影; 若用其它接收器也同样可以用仪表来反映缺陷垂直于射线方向的平面投影和射线的透过量。
由此可见,一般情况下,射线探伤是不易发现裂纹的,或者说,射线探伤对裂纹是不敏感的.因此,射线探伤对气孔,夹渣,未焊透等体积型缺陷最敏感.即射线探伤适宜用于体积型缺陷探伤,而不适宜面积型缺陷探伤。
x射线探伤的原理及应用范围
X射线探伤的原理及应用范围1. 原理介绍X射线探伤是一种常用的无损检测技术，通过利用X射线的特性对物体进行探测和成像。
X射线是一种高能电磁辐射，具有穿透力强的特点，可以穿透不同材料的厚度，并且被不同物质吸收的程度也不同。
因此，通过测量和分析被探测物体吸收、散射和透射的X射线，可以得到物体的内部结构信息。
X射线探伤的原理可以简述为以下几个步骤： 1. 产生X射线：通过X射线管中的高速电子与靶材相互作用，产生X射线。
2. 透射与吸收：X射线穿过被探测物体时，会部分透射和部分被物体吸收。
3. 探测和成像：利用X射线探测器接收和测量透射的X射线，将得到的数据转化为图像。
4. 分析和诊断：通过对得到的图像进行分析和诊断，可以了解被探测物体的内部结构和缺陷情况。
2. 应用范围X射线探伤在工业、医学等领域有广泛的应用范围。
以下列举了一些常见的应用场景：2.1 工业领域•金属材料检测：X射线探测技术可以用于检测金属材料中的缺陷，如焊接接头、铸件中的气孔、裂纹等。
•车辆和航空器检测：可以用X射线探测技术对汽车、飞机等交通工具的零部件和结构进行检测，以确保其安全可靠。
•鉴定艺术品真伪：X射线探测技术可以对古代艺术品、文物进行检测，以鉴别其真伪和了解内部结构。
2.2 医学领域•临床诊断：X射线探测技术在医学影像学中有着重要的应用，可以对骨骼和软组织进行影像诊断，检测疾病、骨折等。
•医疗设备检测：对医疗设备进行检测，确保其符合安全标准，如X 射线机、CT机等。
2.3 安全领域•机场安检：X射线探测技术可以用于机场安检中，检测乘客行李中携带的危险物品，如枪支、爆炸物等。
•边境检查：可以用于边境口岸的安检，对出入境旅客的行李进行检验，以确保边境安全。
2.4 科学研究•材料分析：X射线探测技术可以用于分析材料的晶体结构、成分等，对材料的性质和质量进行研究。
•生物学研究：X射线探测技术在生物学研究中有着重要的应用，可以对蛋白质结构、生物分子进行探测和研究。
