光纤测试损耗表
光纤的传输特性
光纤的传输特性光纤的传输特性包括损耗、色散、衰减、偏振和非线性效应等，其中，损耗和色散是光纤最重要的传输特性。
损耗限制系统的传输距离，色散限制系统的传输容量。
（1）光纤的损耗特性。
在光发射机和接收机之间由光缆吸收、反射、散射和辐射的信号功率被认为是损耗。
光纤损耗是光纤传输系统中限制中继距离的主要因素之一。
下表列出了3种石英光纤的典型损耗值。
（2）光纤的色散特性。
色散是光纤的一个重要参数，它会引起传输信号的畸变，使通信质量变差，限制通信容量与距离，特别是对高速和长距离光纤通信系统的影响更为突出。
光纤色散的产生涉及多方面的原因，这里只介绍模式色散、材料色散和波导色散。
①模式色散。
模式色散是指光在多模光纤中传输时会存在许多种传播模式，因为每种传播模式在传输过程中都具有不同的轴向传输速度，所以虽然在输入端同时发送光脉冲信号，但光脉冲信号到达接收端的时间却不同，于是产生了时延，使光脉冲发生展宽与畸变。
②材料色散。
材料色散是由构成纤芯的材料对不同波长的光波所呈现的不同折射率造成的，波长短则折射率大，波长长则折射率小。
就目前的技术水平而言，光源尚不能达到严格单频发射的程度，因此无论谱线宽度多么狭窄的光源器件，它所发出的光也会包含多根谱线（多种频率成分），只不过光波长的数量以及各光波长的功率所占的比例不同而已。
每根谱线都会受到光纤色散的作用，而接收端不可能对每根谱线受光纤色散作用所造成的畸变进行理想均衡，故会产生脉冲展宽现象。
③波导色散。
波导色散是指由光纤的波导结构对不同波长的光产生的色散作用。
波导结构是指光纤的纤芯与包层直径的大小、光纤的横截面折射率分布规律等。
这种色散通常很小，可以忽略不计。
光纤损耗测试数据表
工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：850激光模块光缆编号：候机楼D1B、D1A弱电机房12芯多模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：850激光模块光缆编号：候机楼T1B、T2A弱电机房12芯多模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：850激光模块光缆编号：候机楼T3A弱电机房12芯多模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：候机楼D1B、D1A弱电机房12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：候机楼T1B、T2A弱电机房12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：候机楼T3A弱电机房食品调度12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：食品调度、网络科数据中心12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：工程名称：南京禄口国际机场指挥调度信息管理系统使用仪器：OPTICAL POWER METER G&H 2024A光源类型：1310激光模块光缆编号：网络科数据中心12芯单模测试日期：2009-05-12区域：光纤主配线架端光纤主配线架端操作员：房铭瑄光纤分配线架端光纤分配线架端操作员：陈红立测试要求：MAX期望损耗小于3dB光缆长度（米）米光缆损耗：。
光纤测试
• 光脉冲从两个方向传送到光纤连接点时，由于传输
用光时域反射仪测试光缆线路时应注意的问 题
L • C怎t 样才能获得准确的光纤长度
光纤光缆测试讲座
光时域反射仪（OTDR）工作原理
• OTDR将一光脉冲反射到待测光纤中并测量 其反射信号，光纤上的任何变化均导致一 部分脉冲能量反射回来，所谓变化是指光 纤连接点、熔接点以及由于折射率的正常 变化而引起的背向散射。OTDR接收这些反 射信号并把它们与距离的函数关系显示在 显示屏上。OTDR是从事件的反射信号返回 接收端的时间来计算其距离的事件，离接 收端越远，其反射信号返回的时间就越长。 通过分析反射信号的轨迹，就可以了解光
用光时域反射仪测试光缆线路时应注意的问
题
• TDR动态范围与测试距离的关系
–不论是哪个国家，哪一个厂家生产的哪一种光 时域反射仪（OTDR）都有一个确定的动态范围 是指（单程）后向散射光测定动态范围。 动态 范围的确定，也就是确定了仪表的最大测试距 离是多少？
–例如：HP8146A动态是28db，对于每公里损耗 0.4dB 的 光 缆 线 路 来 说 最 大 传 输 距 离 ： 28db÷0.4dB=70公里。工程部们和维修部们利 用OTDR进行光缆线路测试时，首先了解仪表的 动态范围，然后大致估算一下光缆线路的最大
光中继段线路衰耗测试方法
•
由于目前OTDR功能齐全，动态范围较大，测试直观简单，在这里只介绍光后缆向散射法，用光时域反射仪（OTDR）分别放在光中继段两端，利用后向散射法
截断法测光纤损耗
七、截断法测光纤损耗
1.工作原理
光耦合进多模光纤时会激励起很多模式，各个模式所携带的光能量不同，传输时的损耗也不同，模式之间还有能量转换，只有经过一个相当长的时间以后才能达到一种相对稳定的状态，此时称为稳态模式。
对于多模光纤的测试，只有达到稳态模式分布以后才有意义。
要达到稳态分布，可以借助扰模器：采用强烈的几何振动，使多模光纤不需要很长的距离就能迅速达到稳态分布。
2.测试框图
3.计算公式
a=10/L× lg 输出功率/输入功率 (dB/KM)
a:损耗系数
测试结果
当光纤被长绕即测得衰减值为：—2.84DBM ，输出功率：0.630MW
当光纤直测得衰减值：－9.19DB ，输出功率：0.103MW
计算结果：a=10/L*lg0.630/0.130=3.254db/km 光源扰模器光功率计近端远端L 待测光纤。
如何计算光网络损耗
如何计算光网络损耗GEPON的光网络是由光纤、光纤耦合器和光分离器构成。
从OLT到ONU传输距离受到OLT ONU的发射功率、接收灵敏度；光缆的长度；和光分路器的插入损耗影响。
下面是这些设备的相关参数：OLT, ONU的光参数发射功率：+ 2dBm ~+6dBm 接收灵敏度—26dBm光纤衰耗：0.3db/公里光分路器损耗：理论xx1*n 光分路器的光衰耗：=10log(1/ n)。
以此计算：1X2的光分路器衰耗—3db;1X4的光分路器衰耗—6db;1X8的光分路器衰耗—9db;1 X 16的光分路器衰耗—12db；1X 32的光分路器衰耗—15db。
但在实际的产品的衰耗大于理论值，具体插入损耗参见光分离器的说明书。
光分路器的级联和级数无关，和光分路器的衰耗相关。
例：假设OLT到ONU的距离10公里，使用两级光分路器，1个1X4和4个1X8 构成。
OLT、ONU 的发射功率和接收灵敏度之间相差26db;光纤衰耗：10X 0.3=3db光分路器衰耗：光网络衰耗总和为：15+ 3= 18db这只是理论计算，但在实际网络中，还需要考虑使用耦合器等导致衰耗增大，可以使用光功率计测试。
在这就要先了解发送光功率和光接收机灵敏度，发送光功率（典型值）是指光发射机正常输出光功率，以dbm 为单位，光接收机灵敏度是指光接收机正常工作时所允许的输入光功率最小值。
以dbm 为单位。
最大光链路损耗是对发射机和接收机正常工作时所允许的光纤传输通道最大损耗值（即发送光功率-光接收机灵敏度）。
假设光端机的发送光功率为—4.50dbm，光接收机灵敏度为-14.8dbm，那最大光链路损耗为-4.5dbm-（-14.8）dbm=10.3dbm。
通过最大光链路损耗中我们就可以初步估算出光端机的最远传输距离。
例题:假如有A=10公里、B=8公里、C=5公里在不同距离的3只光接收机，要求当光机接收电平是OdBm时，发射机的功率要多少mW和光分路器各路的分光比为多少？（设每公里的光损耗为0.4dB,分光器插耗为0.4dB,光缆接头等损耗1dB）计算1：A 路=0+10*0.4+0.4+1=5.4dBm=3.46737mWB 路=0+8*0.4+0.4+1=4.6dBm=2.88403mWC 路=0+5*0.4+0.4+1=3.4dBm=2.18776mW那么发射光的总功率P=3.46737+2.88403+2.18776=8.53916mW也很容易得出各路的分光比为：A路B路注评1:以上答案不算对.一般光缆接头损耗都包含在每公里光损耗里了，不需要单独计算。

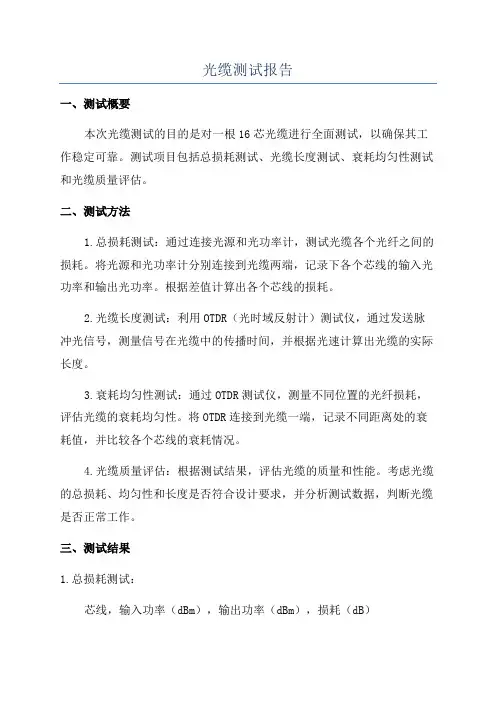

光缆测试报告
光缆测试报告一、测试概要本次光缆测试的目的是对一根16芯光缆进行全面测试，以确保其工作稳定可靠。
测试项目包括总损耗测试、光缆长度测试、衰耗均匀性测试和光缆质量评估。
二、测试方法1.总损耗测试：通过连接光源和光功率计，测试光缆各个光纤之间的损耗。
将光源和光功率计分别连接到光缆两端，记录下各个芯线的输入光功率和输出光功率。
根据差值计算出各个芯线的损耗。
2.光缆长度测试：利用OTDR（光时域反射计）测试仪，通过发送脉冲光信号，测量信号在光缆中的传播时间，并根据光速计算出光缆的实际长度。
3.衰耗均匀性测试：通过OTDR测试仪，测量不同位置的光纤损耗，评估光缆的衰耗均匀性。
将OTDR连接到光缆一端，记录不同距离处的衰耗值，并比较各个芯线的衰耗情况。
4.光缆质量评估：根据测试结果，评估光缆的质量和性能。
考虑光缆的总损耗、均匀性和长度是否符合设计要求，并分析测试数据，判断光缆是否正常工作。
三、测试结果1.总损耗测试：芯线，输入功率（dBm），输出功率（dBm），损耗（dB）----，--------，--------，------1，-2.5，-4.1，1.62，-2.3，-3.8，1.53，-2.6，-4.2，1.64，-2.4，-3.9，1.55，-2.7，-4.3，1.66，-2.7，-4.4，1.77，-2.4，-3.9，1.58，-2.5，-4.0，1.59，-2.3，-3.8，1.510，-2.6，-4.1，1.511，-2.4，-3.9，1.512，-2.7，-4.3，1.613，-2.4，-3.9，1.514，-2.5，-4.0，1.515，-2.3，-3.7，1.416，-2.6，-4.3，1.72. 光缆长度测试：根据OTDR测试仪测得的传播时间，计算出该光缆的长度为20.5km。
3.衰耗均匀性测试：根据OTDR测试仪的测量结果，衰耗均匀性良好，各个芯线的衰耗差异较小，符合要求。
四、测试结论根据测试结果，该16芯光缆的总损耗、衰耗均匀性以及长度均符合设计要求，未发现任何异常情况。
光纤的弯曲损耗、抗弯曲光纤标准G.657及试验
一、光纤弯曲损耗的理论和计算
1、宏弯损耗的计算： 对折射率突变型单模光纤，设曲率半径为R，则每单位长度的弯 曲损耗由下式给出[1]： 1
c AC R 2 exp(UR)
3 2
(dB / m)
..............(1)
近似公式
当1≤λ/λcf≤2时 准确率
（2）
（3）
(n) 3 U 0.705 (2.748 0.996 ) cf 1 1 3 cf 2 AC 30( n ) 4 2 ( )
二、光纤弯曲与截止波长的关系
光纤的截止波长受诸多因素的影响 （甚至包括测量条 件）。同样，弯曲直径和光纤长度也影响单模光纤的截止波 长，可表达为[2]：
L2 1 1 c 2 c1 C log S ( ) …………………….(6) L1 D2 D1
式中，λ c2和λ c1分别是在弯曲直径D2和长度L2与弯曲直 径D1和长度L1时的截止波长，C是长度相关常数，S是弯曲相关 常数。 研究证明，对于匹配包层光纤，其截止波长对弯曲的依 赖性更大。由（6）式可以看出，弯曲半径减小，截止波长也 将减小。
再取R=10mm，计算得到弯曲损耗α c=6.13dB/m，折合每弯曲 10圈宏弯损耗为3.8dB，这比前者上升了75倍，这种非常急剧的 增加明显是由于（1）式中的指数项引起的。此计算结果与实测 值相比有比较好的近似程度。
一、光纤弯曲损耗的理论和计算
针对给定的折射率差、工作波长和截止波长，可以定义一个临界曲 率半径Rc，当实际曲率半径接近Rc时，弯曲损耗从可以忽略的程度急 剧增加到不可容忍的数值。在通常波段(1000nm附近)，Rc近似公式为：
在33dBm的实验之后，光纤跳线的损耗恢复不到其初始损耗值。这是因为温 度增加导致光纤跳线前几圈的严重损坏。
光缆单盘测试及检查项目
用光时域反射仪测试光缆线路时应注意的问题
• 光纤接头损耗的双向性问题 • 在用OTDR仪表来测试光纤接头的连接损耗时，由于测试方向不同，所得到的测试损耗值也不同，这是
由下列原因造成的：
• 由于测试的方向不同，从测试端到该接头的距离不同，因此对于该接头点来说，两个方向来的光 脉冲在该点的入射条件不同，反射面也不相同，反射光脉冲返回到测试点的条件也不同。所以得 出的测试结果必然不同。
L缆试 R1= — — — —同时又R1≈1，所以可以用纤长近似等效为缆长。
L纤试
④背向散射曲线观察：用0TDR测试仪观察单盘光缆某一光纤的末端反射峰位
置距起始端的距离，整个曲线线的平滑，均匀程度及异常突降点反射峰的位置，从而判
断被测光纤的质量。
第11页/共33页
光缆单盘测试及检查项目
2、单盘测试示意图
• 我们只介绍后向散射法，因为OTDR能方便直观的将整个中继段沿线的 衰耗、波导结构均匀性、光纤接头损耗全部反映出来，从而用OTDR测 光纤线路是必要的。光中继段的光纤衰耗特性曲线要求平滑，无异常 现象，并可将全程曲线打印记录或拍照，便于今后维护对照参考。
• 光中继段光纤线路衰耗的测试值不应大于光中继段光纤线路衰耗计算 值。其计算值为：a = a0L + aN + acM (dB) 式中：a0---光纤衰耗标称值（dB/km） a---光纤接头平均损耗（dB/处） 单模光纤(1310nm)波长a≤0.08dB/处，多模光纤a≤0.2dB/处 ac—光纤活动连接器平均损耗（dB/处） 单模光纤ac≤0.7dB/处，多模光纤ac≤1.0dB/处 L-光中继段长度（km） N－光中继段光纤接头数 M － 光 中 继 段 光 纤 活 动 连 接 器第数15页/共33页
