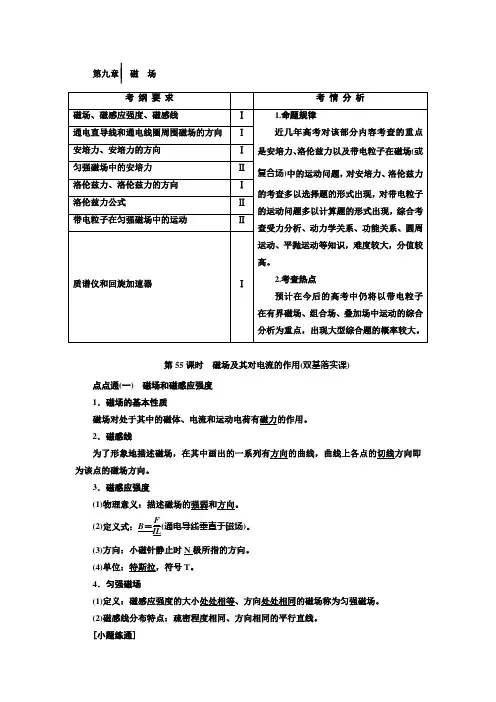

2016版第九章磁场

第九章磁场考试内容和要求专题1 磁场磁感应强度磁通量一．磁场______发现电流周围存在磁场（电流的磁效应），磁场的方向规定为________________的受力方向。

_______周围也存在磁场。

基本特性：磁场对处于其中的磁体、电流和运动电荷有力的作用。

二．磁感应强度在磁场中某处垂直于．．．磁场方向的通电导线，受到的磁场作用力F跟电流强度I和导线长度的乘积IL的比值，叫做磁场中该处的磁感应强度，即B＝FIL。

磁感应强度B是一个矢量，它的大小表示磁场中某处的磁场的强弱，它的方向即该处的磁场方向。

B的国际单位：特斯拉，简称：特，国际符号：T。

注意：B＝FIL是磁感应强度的定义式。

磁场中某处的磁感应强度的大小和方向是由磁场本身决定的，跟放在该处的通电导线无关。

【典型例题】1．【概念辨析】关于磁感应强度，下列说法正确的是（）（A ）一小段通电导线放在B 为零的位置，那么它受到的磁场力也一定为零 （B ）通电导线所受的磁场力为零，该处的磁感应强度也一定为零（C ）放置在磁场中1m 长的通电导线，通过1A 的电流，受到的磁场力为1N ，则该处的磁感应强度就是1T（D ）磁场中某处的B 的方向跟电流在该处受到磁场力F 的方向相同三．磁感线1．磁感线的特征：（1）磁感线上任一点的切线方向表示该点的磁场方向； （2）磁感线在空间分布的疏密程度可以表示磁场的强弱；（3）磁感线在磁铁外部从N 极出发，经过空间到达S 极；在磁体内部又从S 极回到N 极；磁感线是封闭．．（或闭合）．．．．．曲线； （4）磁场中任意两条磁感线不可能相交。

S→N ，管外为非匀强磁场 越远，磁场越弱培则右螺定体截截3．磁体的磁感线【典型例题】2．【2016上海高考，右手螺旋定则】如图，一束电子沿z 轴正向流动，则在图中y 轴上A 点的磁场方向是（）（A ）＋x 方向（B ）－x方向（C ）＋y 方向 （D ）－y 方向3．【磁感线的疏密】如图所示，为某种用来束缚原子的磁场的磁感线分布情况，以O 点（图中白点）为坐标原点，沿Z 轴正方向磁感应强度B 大小的变化最有可能为（）四．磁场的叠加磁场的叠加符合平行四边形定律。

【典型例题】4．【2007上海】取两根完全相同的长导线，用其中一根绕成如图（a ）所示的螺线管，当在该螺线管中通以电流强度为I 的电流时，测得螺线管内中部的磁感应强度大小为B ，若将另一根长导线对折后绕成如图（b ）所示的螺线管，并通以电流强度也为I 的电流，则在该螺线管内中部的磁感应强度大小为（） （A ）0 （B ）0.5B （C ）B （D ）2B五．磁通量磁通量所表示的是穿过磁场中某个面的磁感线条数。

Φ＝BS n ＝BS sin θO异名磁极间的磁场是匀强磁场电子流 AO x y z A B C DB ：匀强磁场磁感应强度；S n ：与磁场方向垂直的平面面积；θ为B 与S 的夹角。

国际单位：韦伯，简称：韦，国际符号：Wb 。

磁感应强度等于垂直于磁场方向的单位面积上的磁通量，因此它又被称为________。

【典型例题】5．【有效面积的理解】如图所示，匝数为N 、半径为r 1的圆形线圈内有匀强磁场，匀强磁场在半径为r 2的圆形区域内，匀强磁场的磁感应强度B 垂直于线圈平面。

通过该线圈的磁通量为（） （A ）B πr 21 （B ）B πr 22（C ）NB πr 21 （D ）NB πr 226．试回答下面各个与磁通量相关的问题： （1）【有效面积】如图（a ）所示，磁感应强度B 垂直于面积S A 和S B ，那么，通过面积S A 和S B 的磁通量的关系是ΦA ____ΦB 。

（填“＞”、“＜”或“＝”） （2）【磁通正负】如图（b ）所示，在磁感应强度为B 的匀强磁场中，面积为S 的闭合线圈abcd 垂直于磁场放置。

现将线圈绕对称轴转过180°，在这个过程中通过线圈的磁通量的变化量为________。

（3）【磁通正负】如图（c ）所示，ab 是水平面上一个圆形线圈的直径，在过ab 的竖直平面内有一根通电直导线ef ，且ef 平行于ab ，当ef 竖直向上平移时，穿过圆面积的磁通量将（）（A ）逐渐变大 （B ）逐渐变小 （C ）始终为零 （D ）不为零，但始终不变课时作业1磁场磁感应强度磁通量1．下列物理公式中属于用比值法定义物理量的是（） （A ）a ＝Fm（B ）T ＝v（C ）I ＝UR（D ）B ＝FIL2．由磁感应强度的定义式B ＝F /IL 可知（）（A ）B 与通电导线受到的磁场力F 成正比，与电流和导线长度的乘积IL 成反比 （B ）磁感应强度的方向与F 的方向一致 （C ）该公式只适用于匀强磁场（D ）只要满足L 很短、I 很小的条件，该公式对任何磁场都适用3．关于磁感线的概念，下列说法中正确的是（） （A ）磁感线是磁场中客观存在、肉眼看不见的曲线 （B ）磁感线总是从磁体的N 极指向磁体的S 极（C ）磁感线上各点的切线方向与该点的磁场方向一致 （D ）两个磁场叠加的区域，磁感线就有可能相交4．如图所示，在水平直导线正下方，放一个可以自由转动的小磁针。

现给直导线通以向右的恒定电流，不计其他磁场的影响，则（）（A ）小磁针保持不动（B ）小磁针的N 将向下转动（C ）小磁针的N 极将垂直于纸面向里转动 （D ）小磁针的N 极将垂直于纸面向外转动5．当导线中分别通以图示方向的电流，小磁针静止时N 极指向读者的是（）（A ）（B ）（C ）（D ）6．【2011上海会考】如图，正方形线圈abcd 的一半处于匀强磁场中，线圈平面与磁场方向垂直。

在线圈以ab 为轴旋转90的过程中，穿过线圈的磁通量大小（）（A ）一直减小 （B ）先增大后减小 （C ）先减小后增大 （D ）先不变后减小7．【2013上海会考】如图，a 、b 和c 三个完全相同的矩形绝缘线框与通电直导线在同一平面内，其中a 关于导线左右对称，b 和c 的右侧平齐。

通过a 、b 和c 三个线框的磁通量分别为Фa 、Фb 和Фc ，则（） （A ）Фa ＞Фb ＞Фc （B ）Фa ＝Фb ＝Фc （C ）Фa ＜Фb ＝Фc （D ）Фa ＜Фb ＜Фc8．如图所示，正方形线圈abcd 位于纸面内，边长为L ，匝数为N ，过ab 中点和cd 中点的连线OO ′恰好位于垂直纸面向里的匀强磁场×××××××× ××××××××Ba cb的右边界上，磁感应强度为B ，则穿过线圈的磁通量为Φ，若线圈绕OO ′轴逆时针转过60°的过程中，磁通量的变化量为ΔΦ，则关于Φ和ΔΦ的大小正确的是（） （A ）BL 22，BL 24（B ）NBL 22，NBL 24（C ）BL 2，BL 22（D ）NBL 2，NBL 229．某长直导线中分别通以如图所示的电流，则下列说法中正确的是（）（A ）图①所示电流周围产生匀强磁场（B ）图②所示电流周围的磁场是稳定的（C ）图③所示电流周围各点的磁场方向在0～t 1时间内与t 1～t 2时间内的方向是相反的 （D ）图④所示电流周围的磁场先变强再变弱，磁场中各点的磁感强度方向不变10．【2016上海高考】形象描述磁场分布的曲线叫做____________，通常___________的大小也叫做磁通量密度。

11．把长度为0.1m 的通电直导线垂直于磁场方向放入匀强磁场中，通过导线的电流为3.0A ，导线受到的磁场力为1.5×10-3 N ，则该匀强磁场的磁感强度为__________T 。

若将导线从磁场中取走，则该处的磁感强度为____________T 。

12．如图所示，同一平面内有两根互相平行的长直导线1和2，通有大小相等、方向相反的恒定电流，a 、b 两点与两导线共面，a 点在两导线的中间与两导线的距离均为r ，b 点在导线2右侧，与导线2的距离也为r 。

现测得a 点磁感应强度的大小为B ，则去掉导线1后，b 点的磁感应强度大小为_____，方向______。

专题2磁场对电流的作用（安培力）一．磁场力的方向判定磁场对放入其中的电流有力的作用，这是磁场的基本特性。

磁场对电流的作用力叫做安培力。

安培力的方向：方向：F 安方向垂直于B 和L 所确定的平面，用左手定则判断。

①②12③解题思路【典型例题】1．【电流对磁体】如图所示，一束带电粒子沿水平方向飞过小磁针上方，并与磁针指向平行。

为了能使磁针的N 极转向读者，那么这束带电粒子可能是（）。

（A ）向右飞行的正离子束（B ）向左飞行的正离子束（C ）垂直纸面向外飞行的负离子束 （D ）向左飞行的负离子束粒子束2．【磁体对电流，环形线圈等效看成小磁针】如图所示，在水平条形磁铁S 极的附近用绝缘丝线悬挂一个圆线圈，线圈平面与磁铁的轴线位于同一平面内，当线圈中电流方向如图所示时，线圈将如何运动？3．【磁体对电流，牛顿第三定律】水平桌面上一条形磁铁的上方，有一根通电直导线由S 极的上端平行于桌面移到N 极上端的过程中，磁铁始终保持静止，导线始终保持与磁铁垂直，电流方向如图所示。

则在这个过程中，磁铁受到的摩擦力的方向和桌面对磁铁的弹力（）（A ）摩擦力始终为零，弹力大于磁铁重力（B ）摩擦力始终不为零，弹力大于磁铁重力 （C ）摩擦力方向由向左变为向右，弹力大于磁铁重力 （D ）摩擦力方向由向右变为向左，弹力小于磁铁重力4．【电流对电流，推论，1998全国，多选】通电矩形导线框abcd 与无限长通电直导线MN 在同一平面内，电流方向如图所示，ab 边与MN 平行。

关于MN 的磁场对线框的作用，下列叙述正确的是（） （A ）线框有两条边所受的安培力方向相同 （B ）线框有两条边所受的安培力大小相同 （C ）线框所受安培力的合力朝左 （D ）线框所受安培力的合力朝右二．安培力的大小F＝BIL sinθ，θ是B，I之间的夹角。

（高考只要求θ＝90°情况下的计算）【典型例题】5．【1999上海】在倾角为30°的光滑斜面上垂直纸面放置一根长为L，质量为m的直导体棒，一匀强磁场垂直于斜面向下，如图所示。

当导体棒内通有垂直纸面向里的电流I时，导体棒恰好静止在斜面上，则磁感强度的大小为B＝_________。

6．【多选】质量为m的金属细杆置于倾角为θ的导轨上，导轨的宽度为d，杆与导轨间的动摩擦因数为μ，有电流通过杆，杆恰好静止于导轨上，在如图所示的A、B、C、D 四个图中，杆与导轨间的摩擦力一定不为零的是（）7．【等效长度，2010上海】如图，长为2l的直导线折成边长相等，夹角为60 的V形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B。
