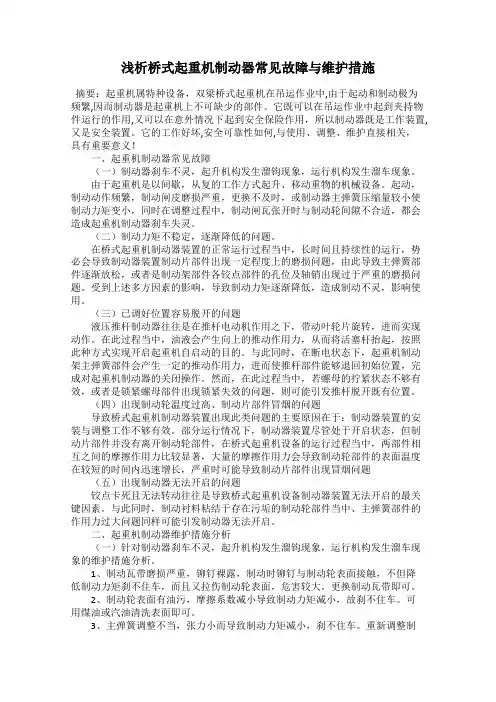

浅析桥式起重机制动器常见故障与维护措施
浅析桥式起重机制动器常见故障与维护措施摘要：起重机属特种设备，双梁桥式起重机在吊运作业中,由于起动和制动极为频繁,因而制动器是起重机上不可缺少的部件。
它既可以在吊运作业中起到夹持物件运行的作用,又可以在意外情况下起到安全保险作用，所以制动器既是工作装置,又是安全装置。
它的工作好坏,安全可靠性如何,与使用、调整、维护直接相关，具有重要意义！一、起重机制动器常见故障（一）制动器刹车不灵，起升机构发生溜钩现象，运行机构发生溜车现象。
由于起重机是以间歇，从复的工作方式起升、移动重物的机械设备。
起动，制动动作频繁，制动闸皮磨损严重，更换不及时，或制动器主弹簧压缩量较小使制动力矩变小，同时在调整过程中，制动闸瓦张开时与制动轮间隙不合适，都会造成起重机制动器刹车失灵。
（二）制动力矩不稳定，逐渐降低的问题。
在桥式起重机制动器装置的正常运行过程当中，长时间且持续性的运行，势必会导致制动器装置制动片部件出现一定程度上的磨损问题，由此导致主弹簧部件逐渐放松，或者是制动架部件各铰点部件的孔位及轴销出现过于严重的磨损问题。
受到上述多方因素的影响，导致制动力矩逐渐降低，造成制动不灵，影响使用。
（三）已调好位置容易脱开的问题液压推杆制动器往往是在推杆电动机作用之下，带动叶轮片旋转，进而实现动作。
在此过程当中，油液会产生向上的推动作用力，从而将活塞杆抬起，按照此种方式实现开启起重机自启动的目的。
与此同时，在断电状态下，起重机制动架主弹簧部件会产生一定的推动作用力，进而使推杆部件能够退回初始位置，完成对起重机制动器的关闭操作。
然而，在此过程当中，若螺母的拧紧状态不够有效，或者是锁紧螺母部件出现锁紧失效的问题，则可能引发推杆脱开既有位置。
（四）出现制动轮温度过高、制动片部件冒烟的问题导致桥式起重机制动器装置出现此类问题的主要原因在于：制动器装置的安装与调整工作不够有效。
部分运行情况下，制动器装置尽管处于开启状态，但制动片部件并没有离开制动轮部件，在桥式起重机设备的运行过程当中，两部件相互之间的摩擦作用力比较显著，大量的摩擦作用力会导致制动轮部件的表面温度在较短的时间内迅速增长，严重时可能导致制动片部件出现冒烟问题（五）出现制动器无法开启的问题铰点卡死且无法转动往往是导致桥式起重机设备制动器装置无法开启的最关键因素。
桥式起重机制动器工作原理
桥式起重机制动器工作原理今天咱们来唠唠桥式起重机制动器的工作原理，这可挺有意思的呢。
咱先得知道，桥式起重机可是个大力士，在工厂啊、码头啊那些地方，吊运各种重物。
但是这么个大力士，要是没有个靠谱的制动器，那可就像脱缰的野马，危险得很。
制动器就像是起重机的刹车装置。
它主要有几个关键的部分。
比如说制动轮，这个制动轮就像汽车的轮子一样，是制动器作用的对象。
制动轮一般是跟着起重机的传动轴之类的一起转动的。
然后呢，就是制动闸瓦啦。
这制动闸瓦就像是人的手，紧紧地抱住制动轮。
你可以想象一下，当起重机需要停止的时候，制动闸瓦就会快速地靠近制动轮，然后紧紧地贴上去。
这个贴上去的力量可不小呢，它是靠一些机械结构来实现的。
比如说，有一些弹簧装置。
这些弹簧就像是一个个小助手，平时它们是处于一种蓄力的状态。
当需要制动的时候，就好像有人下了命令，弹簧就释放自己的力量，推动制动闸瓦去抱住制动轮。
这一抱啊，就把制动轮的转动给限制住了。
就好比你在跑步的时候，突然有人从两边抱住了你的腿，你肯定就跑不动了，对吧？还有啊，制动器的控制部分也很重要。
这就像是大脑指挥着手去做事一样。
在起重机上，有一套电气控制系统和机械传动系统的配合。
当操作人员按下停止按钮，或者是起重机运行到了设定的位置，这个控制信号就会传过来。
这个信号就像是一个小信使，告诉制动器：“该干活啦，让起重机停下来。
”然后制动器就按照这个指令，让制动闸瓦开始工作。
咱再说说这个制动的过程有多重要。
你想啊，要是起重机正吊着好几吨重的货物，在半空中呢，如果不能及时制动，那货物可能就会晃来晃去，搞不好就会砸到周围的东西或者人。
这就像你端着一碗热汤，要是突然停不下来脚步，那汤肯定会洒得到处都是。
所以啊，制动器必须要能够快速、准确地工作。
而且啊，制动器的调整也很有讲究。
如果制动闸瓦和制动轮之间的间隙太大了，那制动的时候就会慢半拍，就像你想抓住一个东西，但是手伸出去的距离不够，肯定就抓不住。
可是如果间隙太小了呢，又会一直有摩擦，这样制动轮和制动闸瓦都会磨损得很快，就像两个人老是挤在一起，互相蹭来蹭去，衣服都会破得快。
(完整word版)起重机械制动器的概念及分类详解
(完整word版)起重机械制动器的概念及分类详解起重机械制动器的概念及分类详解起重机械的安全规程中规定：动力驱动的起重机，其起升、变幅、运行、旋转机构都必须装设制动器.制动器是利用磨擦原理来实现机构制动的。
制动器的磨擦零件以一定的作用力压紧机构中某一根上的制动轮，产生制动力矩，利用这个制动力矩，使物体质量和惯性力产生的力矩减小，直至两个力矩平衡，达到调速或制动的要求。
起重机所用的制动器是多种多样的。
按结构特性可分为：块式、带式和盘式三种,其中块式用得最多.块式的按工作状态，可分为常闭式和常开式两种.常闭式制动器经常处于合闸状态,当机构工作时,可用电磁铁或电力液压推杆器等外力的作用使之松闸.常开式制动器与之相反,它经常处于松闸状态,只有施加外力时，才能使它合闸。
从工作安全出发，起重机的各工作机构都应采用常闭式制动器。
从工作状态来看，首选常闭式，只有通电时才能松开工作，以免突然断电重物自由下滑伤人。
制动器的类型与结构桥式起重机的常用的制动器有：短行程电子块式制动器、长行程瓦式制动器、液压推杆瓦式制动器、液压电磁瓦块式制动器等。
1、块式制动器①短行程电子块式制动器：短行程制动器结构简单、质量轻、制动快.缺点是冲击和噪声大，寿命短，制动力矩小，有时有剩磁现象，只适用于起升机构,无防爆型要用直流电源时需要更换电磁铁。
②长行程块式制动器：这种制动器的优点是行程大，可以获得较大的制动力矩，制动快，很少有剩磁现象，比较安全。
缺点是冲击和噪声较大，寿命不够长，构件多且复杂，体积和质量大，效率低,只适用于起升机构。
③电力液压块式制动器：用液压电磁块替代长行程块式制动器电磁铁，有YWZ（液压推杆）和YDWZ（液压电磁铁)两种。
YWZ型制动平稳,无噪声、体积小,用于运行机构和回转机构较好。
因其制停动作较慢，不适宜起升机构使用，以防溜钩。
YDWZ型各种性能都较好，而且不需经常调整,只需直流电源即可。
2、带式制动器:在外形尺寸受限制,制动转矩要求很大的场合，可考虑选用带式制动器，流动式起重机上多采用这种制动装置。
起重机制动器的安全使用及注意事项
起重机制动器的安全使用及注意事项作者：郭东明来源：《商情》2017年第29期【摘要】制动器与钢丝绳和吊钩一起被称为起重机械安全生产三大重要构建，在起重机作业中，起重机制动器控制着重物的上下及上下速度。
本文首先总结了制动器的作用及其构造，讨论起重机制动器的检查内容，并分析了制动器的故障原因，最后在安全条件下对起重机制动器的探讨研究。
【关键词】起重机制动器安全检查故障原因1、制动器在起重机上的作用及其构造1.1制动器的作用制动器是依靠摩擦而产生制动作用的，为了能用较小的制动器达到较好的制动效果，通常会把制动器装在传动机构的高速轴上，即设在电机或减速机的输入轴上。
某些安全制动器则装在低速轴或卷筒轴上，以防传动系统断轴使物件坠落。
制动器既是工作装置，又是安全装置，其性能和可靠性对起重机作业安全关系极大。
起重机制动器的功能是：停止作用——使运动部分在一定时间或行程内迅速停止运动；支持作用——使吊载或起重机臂架可以静止停留在空中任意位置；落重作用——保持制动力和重力平衡，使物体匀速向下运动。
1.2制动器的构造根据制动器的构造分为块式、带式、盘式、圆锥式。
根据操作情况分为常闭式、常开式、综合式等。
根据驱动方式分为手动式、脚动式、电磁式、液压式、电磁液压联合式等。
2、制动器的安全检查2.1制动器整体检查。
首先检查整个制动器动作是否灵活，不得有卡塞现象。
电磁铁的动、静铁芯应接触良好。
检查方法：①用扳手压电磁铁铁芯（短行程），观察各部分的活动是否灵活，制动轮与两个制动瓦间隙是否相等；②用手摇晃制动臂，观察其销轴磨损情况，销轴磨损量达名义直径的3%～5%时，应更换新件或修补；③长行程制动器要特别注意检查动静铁芯之间部分，将底框架所涉及的基础水泥保护层去掉，同时采用特种水泥，对垫铁部分进行锚固，更换限位座及各拉杆、采用防松拉杆、更换新型过渡器等。
2.2制动带的检查。
正常运转的制动器，不允许铆钉露出制动带。
制动轮工作边面不光滑，或者制动轮与制动带配合不良时，都会产生严重的磨损，从而使制动力矩减少，甚至使制动器失去作用。
桥式起重机制动器的使用与维护
下 的严 寒区 ， 冬季使用 ７ Ｗ 号 油 ， ５ 夏季换用 ９ 号油 。其 他地区全年可 ０ 用 ８Ｗ／ ５ ９ ０油。及 时更换 已损坏 的油 封 ， 用中应经常检查齿轮箱 内润 使 滑 油的油量 ； 更换 齿轮油 时 ， 一定要清 除齿轮箱 内的杂质 ， 轮油的油 齿 位应在一轴孔 的一半处 ， 或按油尺标记确定 。 四、 因之 四是换 向机构的锥齿轮 副组装维修和调整方法不 当 原 螺旋锥齿轮副的组装和 间隙调 整的技术要求较 高 ，调整不 当也会 导致锥齿轮副损坏 。解决此 因需掌 握换 向机构 的锥齿 轮副组装维修调
油。 在检查放油和加油时应注意 ： 首先检查油位应在传动部件停止旋转 的状态下进行 ，同时还要将压路 机熄火处在水平 位置并做好安全止动 措施 ， 避免油液溅 出及油位检测不准确 ； 其次润滑油排放 之前 应先开动 压路机暖热 ， 以便热油容易快速流 出使箱体杂质油污彻底排尽 。 ２ 严格按 照机械使用说 明书 中推 荐的用油 进行添加 ， 止添加 其 、 禁 他机械使用过的齿轮油 、 变质齿轮油或 牌号不对的齿轮油 ； 按季节添 应 加或更换齿轮 油， 常 ， 通 齿轮的低 温粘度达 １Ｏ ０ ｉ ａ 时的最 高温度 ５００ａ ． ｉ ｓ Ｐ 决定其适用的最低气 温。因此齿轮油 的粘 度等级一般是根据不 同地 区 或季节的气温情况来 选择的。 温高时 ， 气 选择粘度高的齿轮油 ； 反之 ， 气 温低 时 ， 粘度低 的齿 轮油。 选择 如长 江流域 及其他 地区冬 季气 温不低 于 １ 的地 区， Ｏ 全年可用 ９ 号油。长江 以北冬季气温不低于 一 ６ Ｏ ２ ℃的寒 区， 全年可用 ８Ｗ／ 油 。黑龙 江？ ０ ９ ０ 内蒙古 、 新疆 等冬 季气温在 一６Ｅ ２ ￣以
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解析桥式起重机的制动器
制动器在桥式起重机上的功能是非常重要的，如果桥式起重机上没有了制动器，就相当于汽车没有了刹车，后果是很严重的。
我们常用的制动器有很多种，但不管是哪一种，它们的功能都是一样的，用来控制电机转动以及惯性运动。
起重上面的电机不同于其他地方使用的，在放下重物的时候绝对不允许刹车失灵，否则它的惯性将随重物的降落越来越大，轻则砸坏设备，重则伤及人身安全。
为了避免一些不必要的损失，了解和学习制动器是非常必要的。
本文就桥式起重机制动器进行探讨。
1、桥式起重机制动器的分类及调整方法
制动器习惯上叫做“闸”，用来使起重机实现准确可靠地停车，并能阻止悬挂物品下落，是保证起重机安全工作的重要部件之一。
起重机采用的制动器是多种多样的。
制动器按结构特性可分为块式、带式和盘式3种。
其中，块式制动器在卷扬式起重机中被广泛使用。
盘式制动器多用于电动葫芦的制动及电动葫芦类型起重机的大、小车运行机构的锥形电动机中。
制动器按工作状态可分为常闭式和常开式2种。
对于桥式起重机行走制动器的调整来说：
(1)首先调整正反拉杆，使制动瓦的制动片贴紧制动轮；
(2)调整力矩弹簧，控制在额定力矩的1/8范围（检验方法：用12寸活扳手卡住制动轮联轴器上的螺栓，转动制动轮，用一点力可转动制动轮即可；转不动，为过紧，松动力矩弹簧，直到适宜即可）；
(3)双驱或四驱的制动器调整必须调整相同的状态；
(4)动车检验：空车运行，断电停车时，大车滑行2m左右，小车滑行500 mm 左右；行走制动器可采用YWL型两步式制动器，第一步小力矩制动，减速作用；第二步比第一步晚几秒制动，起稳定制动作。
2、桥式起重机械制动器检测内容及要求
(1)桥式起重机制动器动作灵活、可靠，调整应松紧适度，无裂纹，弹簧无塑性变形、无端边。
桥式起重机制动器制动轮松开时，制动闸瓦与制动轮各处间隙应基本相等。
制动带最大开度(单侧)应≤1 mm，升降机应≤0.7mm。
制动轮的制动摩擦面不得有妨碍制动性能的缺陷，不得沾涂油污、油漆。
(2)轮面凹凸不平度应<1.5mm，起升、变幅机构制动轮轮缘厚度磨损量应小于原厚度的40％，其他机构制动轮轮缘磨损厚度小于原厚度的50％。
吊运炽热金属、易燃易爆危险品或发生溜钩后有可能导致重大危险或损失的起重机(如冶金起重机)，其升降机构应装设2套制动器。
(3)桥式起重机械制动器检测中还应该注意：测量间隙；观察制动器是否正常工作；听声音是否正常；工作一段时问后是否有温升；定期检查及维护；定期检查时我们要拆开制动器，检查整流器及接线并测量输出：测量制动器线圈的阻值及绝缘：检查摩擦片的磨损情况并测量其厚度；检查制动轮的磨损情况，并检查是否有裂纹等缺陷；检查摩擦轮的花键；检查制动轮能否在电机轴上自由滑动；检查弹簧弹性是否失效：清洁以上所有部件。
3、桥式起重机械制动器检测时存在的主要问题及解决方法
大部分企业的桥门式起重机运行机构的制动器不是失灵就是制动器调整要求不规范。
部分工厂的行车维修人员在对起升机构和运行机构制动器的调整过程中，往往只重视了起升机构制动器的重要性，而忽视了运行机构制动器的调整，只是以行车司机的操作要求凭经验来调整，以致于制动器抱闸或紧或松，甚至让制动器不起作用，而是靠反接制动或自身运行的摩擦阻力来使行车停止运行。
殊不知这将对安全生产构成重大的安全隐患。
由于桥式起重机是以间歇、重复的工作方式，通过起重吊钩或其他吊具起升、下降，或升降与运移物料的机械设备。
起动、制动动作频繁，制动闸皮磨损严重，更换不及时或制动器主弹簧的压缩量过小会使制动力矩变小，同时在调整过程中，制动闸瓦张开时与制动轮间隙不适合，都会造成以下情况：
(1)当大车车轮分别驱动时，两端制动不均对大车运行机构在起动和制动时两端不同步车身扭摆，发生啃轨现象，加剧轨道和车轮轮缘的磨损，减少使用寿命。
(2)大车(或小车)由于起动、制动时间较快，倘若制动距离调整过短，吊钩及被吊物件由于惯性作用产生相应的幅度摆动，从而无法迅速准确平稳地落到应停放的位置上，如果摆动的幅度过大也会发生脱钩或碰撞事故。
(3)倘若制动距离调整过长或制动器失灵都会对大车(或小车)的行程限位器(安全尺的正确安装)和端部止挡产生影响。
众所周知，行程限位器和端部止挡是桥式起重机的安全装置，是为了防止司机误操作，使行车运行到轨道极限位置时仍未停车出现意外事故而设置的。
其中安全尺的安装长度也是依据制动距离来计算的。
当行车运行到极限位置时，大车行程开关的滚轮与安全尺相接触，使开关动作，切断运行机构的电动机电源，制动器抱闸使其停止运行，起到安全保护作用。
因此，桥式起重机起升机构和运行机构的制动器应定期检查规范调整主弹簧压缩量，闸瓦打开时与制动轮的两边间隙应均等且问隙不超标，检查闸皮磨损情况、制动轮和各轴销及转动部分回转是否自如，以确保起重机运行可靠安全。
