地铁地下车站建筑设计算例西南交通大学峨眉校区课程设计范例
地铁地下车站建筑设计课程设计
课程名称：城市地下铁道与轻轨交通设计题目：地铁地下车站建筑设计院系：土木工程系专业：城市轨道交通与地下工程年级：2011级姓名：学号：指导教师：王玉锁老师成绩：西南交通大学峨眉校区年月日课程设计任务书专业城市轨道交通与地下工程姓名学号开题日期：年月日完成日期：2014年3月22日题目地铁地下车站建筑设计一、设计的目的掌握地铁地下车站建筑设计中，站台宽度、楼梯数量计算过程及方法。
二、设计的内容及要求根据提供的车站资料，确定站台宽度、楼梯数量、扶梯宽度；按防灾规定进行验算。
三、指导教师评语四、成绩指导教师(签章)年月日隧道概况：某地铁Ⅱ级车站，客流密度为0.5m2/人，采用三跨两柱双层结构的岛式站台车站，站台上的立柱为0.6m ×0.6m 的方柱，两柱之间布置楼梯及自动扶梯，使用车辆为A 型车(车长23.12m)，列车编组数为6辆，定员1860人/列，站台上工作人员为10人，列车运行时间间隔为2min 。
试设计：（1）站台的有效长度及宽度。
（2）中间站厅到站台之间楼梯及自动扶梯的宽度，并按防灾要求检算。
其中，预测高峰客流如下表 序号学 号 姓 名 预测客流量（人/h ） 上行线 下行线 上车（人） 下车（人） 上车（人） 下车（人） 39 2011764816976 7232 2090 1309 6345 解：1、按照客流估算法计算k ——超高峰系数，取1.3计算车站站台的有效长度l ：m sn l 72.1402612.23=+⨯=+=δ则取车站站台的有效长度为m 141。
根据题意可知：上行线与下行线上车人数:(7232+1309)人/h=8541人/h ；上行线与下行线下车人数:(2090+6345)人/h=8435人/h ；因列车运行时间间隔2min ，所以侧站台宽度：m s l mw b 79.148.01415.0260)13097232(3.1=+⨯⨯+⨯=+=根据地铁设计规范车站站台最小宽度尺寸，取m b 5.2=自动扶梯的台数：69.18.081003.1)63452090(1=⨯⨯+==ηn k N n 下台 取2台，1台自动扶梯宽m 1，总宽m 2。
西南交大本科毕业设计排版模板(地铁车站)
……………………………………………………………最新资料推荐…………………………………………………西南交通大学本科毕业设计（论文）XX地铁X号线XXX站设计年级：XXXX级学号：XXXXXXX姓名：XXX专业：土木工程指导老师：XXX20XX 年 X月院系土木工程学院专业土木工程年级20XX 姓名XXX题目xx地铁x号线xx站设计指导教师XXX评语指导教师（签章）评阅人评语评阅人（签章）成绩答辩委员会主任（签章）年月日毕业设计任务书班级土木xx班学生姓名xxx学号20xxxxxx发题日期：20xx年xx 月xx 日完成日期：20xx年xx 月xx 日题目xx地铁x号线xx站设计1、本论文的目的、意义通过本毕业设计对一个实际地铁车站的规划与设计、施工方案编制，培养土木工程专业学生对基本知识和基本技能的应用能力，为学生今后从事相关设计与施工工作奠定基础。
学生通过参与本毕业设计，了解地铁车站设计的流程，培养对资料的收集和分析、相关规范的选择和运用能力，掌握地铁车站的设计方法及施工技术、强化计算软件的使用、以及熟悉设计文本的编制全过程，另外培养理论分析与设计运算能力、解决工程问题的能力，对学生系统地掌握专业知识技能具有重要的作用。
2、学生应完成的任务（1）车站建筑设计：根据设计原则和技术标准比选车站的总平面布置方案（至少完成两个方案对比论证）、对车站规模进行计算、对车站建筑布局进行设计（站台层、站厅层及结构断面），并绘制车站建筑设计图纸；（2）车站的围护结构设计：根据设计原则和技术标准比选围护结构方案、拟定围护结构主要尺寸及参数、确定荷载图示及计算图示、采用计算软件对围护结构（含标准横断面及非标横准断面）不同工况进行计算及验算，并绘制车站围护结构设计图纸；（3）车站主体结构设计：根据设计原则和技术标准拟定结构尺寸及材料、确定荷载种类并进行荷载组合及计算、确定计算模型和计算图示、采用数值计算软件对车站结构内力进行计算（标准横断面+非标准横断面，或标准横断面+纵梁）、进行主要构件的配筋计算及验算、进行车站抗浮验算，并绘制车站结构横断面（及纵梁）配筋图；（4）车站结构防水设计：根据防水设计原则和标准选取合适的主体结构防水构造体系、确定结构自防水设计要求、确定各结构部位附加防水层措施及细部构造节点防水措施、确定主要防水材料的材质要求指标，并绘制车站防水设计图纸；（5）车站施工组织设计：编制总体施工方案（施工方法比选、施工阶段划分、主要施工流程）、施工场地布置及交通疏解方案、施工进度计划、主要施工技术方案、工程量统计等内容，并绘制车站施工组织设计图纸；（6）毕业实习：参观成都地铁在建车站施工现场、已运营车站，结合毕业设计的内容撰写毕业实习报告；（7）外文翻译及绘图：完成字数不少于1万外文字符的专业文献翻译，并附上翻译资料原文；图纸不少于两张0号设计图的工作量，其中手绘图纸图量不少于一张2号设计图。

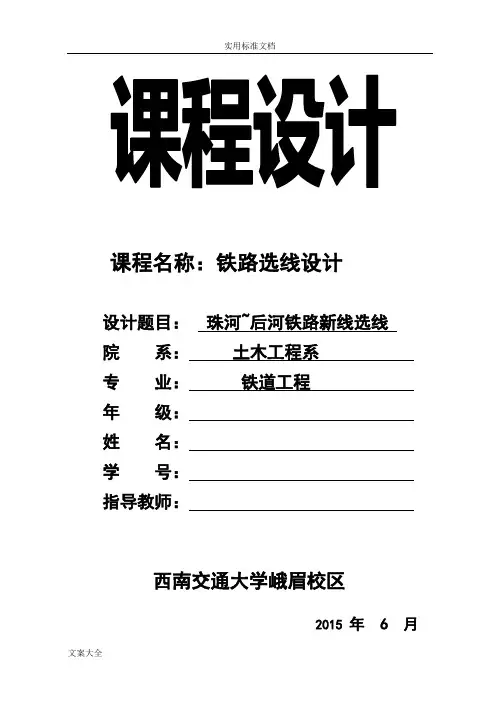

铁路选线课程设计(西南交大峨眉)
