熔融指数仪的基本概念
熔融指数的意义-概述说明以及解释
熔融指数的意义-概述说明以及解释1.引言1.1 概述熔融指数是一个在材料科学中广泛应用的重要参数。
它可以用来评估材料的熔化性能和流动性，对于塑料、橡胶等热塑性材料的加工和应用具有重要意义。
熔融指数的定义和计算方法基于材料熔化的特性。
通常情况下，熔融指数是指在规定温度和一定压力下，单位时间内通过材料的熔化物质的质量。
它可以通过实验测量来获得，也可以通过计算模拟得出。
熔融指数的应用领域非常广泛。
在塑料工业中，熔融指数常用于评估不同塑料的加工性能，以及预测其应用性能。
高熔融指数的塑料通常具有较低的粘度，易于加工成型，因此可以用于制造薄壁制品和高速注塑成型。
而低熔融指数的塑料则具有较高的粘度和流动性，适用于制造坚固的零件和复杂结构。
此外，熔融指数还在橡胶工业、纺织工业等领域具有重要应用价值。
在橡胶工业中，熔融指数可以用于评估橡胶材料的成分和硬度等特性。
在纺织工业中，熔融指数可以用于预测纤维的熔化性能和纺纱工艺的选择。
总之，熔融指数在材料科学中具有重要意义。
它不仅可以帮助工程师和设计师选择合适的材料和加工工艺，还可以为科学家进一步研究和开发新材料提供参考。
未来，随着材料科学领域的不断发展和进步，熔融指数的研究将持续深入，并为材料工业的发展做出更大的贡献。
1.2文章结构文章结构是指文章的整体框架和组织方式。
一个良好的文章结构可以使读者更清晰地理解文章内容，并有助于提高文章的逻辑性和可读性。
本文将按照以下结构展开讨论熔融指数的意义：1. 引言：首先对熔融指数进行概述，介绍熔融指数的基本概念和定义。
接着，说明文章的结构，简要概括各个部分的内容。
最后，阐明文章的目的，即为什么要探讨熔融指数的意义。
2. 正文：在本部分中，将详细介绍熔融指数的定义和计算方法。
首先，解释熔融指数的概念，包括其在材料科学中的重要性。
然后，详细描述熔融指数的计算方法，并介绍常用的实验设备和测试程序。
此外，还可以对不同类型材料的熔融指数进行比较和分析，以显示不同材料在熔融性能方面的差异。
第三章 熔融指数测定
第三章熔融指数测定目录CONTENTS Part 1 基本概念Part 2 测试原理Part 3 仪器简介Part 4 科学研究Part 1 基本概念1.1丨熔融指数熔融指数（或熔体流动指数， Melt Flow Index，MFI），指热塑性高分子材料在一定的温度和压力下，每10min通过标准口模的质量或体积。
前者被称为熔体质量流动速率（g/10min）；后者被称为熔体体积流动速率（cm3/10min）。
◆是一种表示热塑性高分子材料加工时的流动性的数值。
其值越大，表示该塑胶材料的加工流动性越佳，反之则越差。
◆是度量聚合物熔体在较低剪切速率下流变性质的一种重要手段，高分子加工中重要参数。
◆广泛应用于塑料生产、塑料制品、石油化工等行业及有关大专院校、科研单位、商检部门。
挤出成型又称为挤塑，挤出机加工中利用液压机压力于模具本身的挤出称压出。
是指物料通过挤出机料筒和螺杆间的作用，边受热塑化，边被螺杆向前推送，连续通过机头而制成各种截面制品或半制品的一种加工方法。
在一定温度下，通过螺杆搅拌完全熔融的塑料材料，用高压射入模腔，经冷却固化后，得到成型品的方法。
该方法适用于形状复杂部件的批量生产，是重要的加工方法之一。
吹塑过程开始于将塑料熔化并将其形成型坯，或者在注射和注射拉伸吹塑预成型件的情况下。
型坯是管状的塑料件，一端有一个孔，压缩空气可以通过该孔。
是利用气体压力使闭合于模具中的热塑性塑料吹胀成中空制品的成型方法，用于制造中空制品。
然后将型坯夹紧到模具中，并将空气吹入其中。
然后将空气压力推出塑料以匹配模具。
一旦塑料冷却和硬化，模具打开并且部件被弹出。
熔融指数会影响高分子产品加工中哪些性能，如何影响的呢？ 思考题◆加工稳定性 ◆粉料分散性◆制品质量聚合物是由许多单个的高分子链聚集而成，因而其结构有两方面的含义：（1）单个高分子链的结构；（2）许多高分子链聚在一起表现出来的聚集态结构。
可分为以下几个层次：丨高分子的结构一级结构近程结构结构单元的化学组成、连接顺序、立体构型，以及支化、交联等二级结构远程结构高分子链的形态（构象）以及高分子的大小（分子量）链结构聚集态结构三级结构晶态、非晶态、取向态、液晶态及织态等。
熔融指数仪怎么用

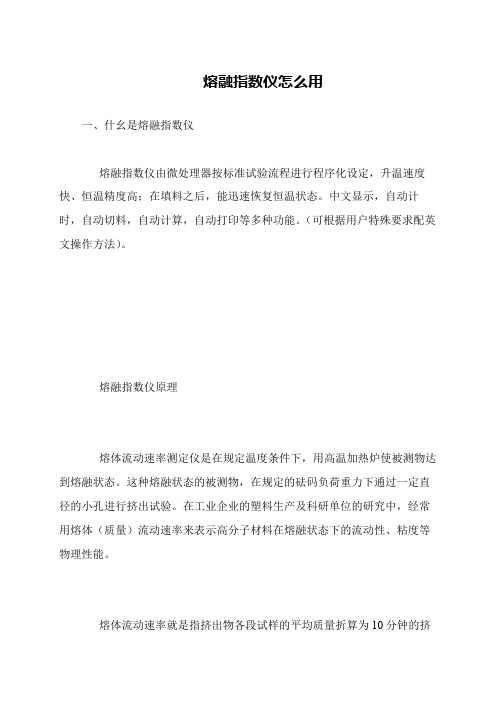

熔融指数仪怎么用
一、什幺是熔融指数仪
熔融指数仪由微处理器按标准试验流程进行程序化设定，升温速度快、恒温精度高；在填料之后，能迅速恢复恒温状态。
中文显示，自动计时，自动切料，自动计算，自动打印等多种功能。
（可根据用户特殊要求配英文操作方法）。
熔融指数仪原理
熔体流动速率测定仪是在规定温度条件下，用高温加热炉使被测物达到熔融状态。
这种熔融状态的被测物，在规定的砝码负荷重力下通过一定直径的小孔进行挤出试验。
在工业企业的塑料生产及科研单位的研究中，经常用熔体（质量）流动速率来表示高分子材料在熔融状态下的流动性、粘度等物理性能。
熔体流动速率就是指挤出物各段试样的平均质量折算为10分钟的挤。
熔融指数仪的测试方法
熔体流动速率的测试方法一．基本概念1．什么是熔体流动速率？图1是熔体流动速率试验的结构示意图。
料筒外面包裹的是加热器，在料筒的底部有一只口模，口模中心是熔体挤压流出的毛细管。
料筒内插入一支活塞杆，在杆的顶部压着砝码。
试验时，先将料筒加热，达到预期的试验温度后，将活塞杆拔出，在料筒中心孔中灌入试样（塑料粒子或粉末），用工具压实后，再将活塞杆放入，待试样熔融，在活塞杆顶部压上砝码，熔融的试样料通过口模毛细管被挤出。
塑料熔体流动速率（MFR），以前又称为熔体流动指数（MFI）和熔融指数（MI）。
图11．1定义熔体流动速率是指热塑性材料在一定的温度和压力下，熔体每10min通过标准口模的质量，单位为g/10min.1．2 影响试验结果的因素a．负荷：加大负荷将使流动速率增加；b．温度：在试样允许的前提下，升高温度将使流动速率增加，如果料筒内的温度分布不均匀，将给流动速率的测试带来很明显的不确定因素；c．关键零件（口模内孔、料筒、活塞杆）的机械制造尺寸精度误差使测试数据大大偏离。
粗糙度达不到要求，也将使测试数据偏小。
2．意义熔体流动速率表征了热塑性聚合物的熔体的流动性能，通过对它的测量可以了解聚合物的分子量及其分布、交联程度，以及加工性能等等。
二．熔体流动速率试验的技术要求由于温度、负荷、机械零件的任何一项偏差，都会导致试验结果的不正确，因此，为了保证试验结果的正确性，必须对这些参数很具体地确定下来。
1．温度由于在本试验中，唯有温度是动态参数，对试验的结果影响也很大，因此对温度的技术参数规定得很细致。
有的厂家生产的各种仪器（还有如恒温槽，维卡软化点，等等）凡有温度指标的，均标上“温控精度”这一项，其实是对用户提供了一个貌似高精度而实则是没有实际意义的指标。
1．1 温度数显准确度。
准确度，这里指数显值与标准温度计之间的差值。
一般来说，只要温控系统具有长期的稳定性和微小的波动，准确度都是可以通过校正来消除误差的。
熔融指数仪的相关应用介绍
熔融指数仪的相关应用介绍什么是熔融指数仪熔融指数仪是一种用于测定塑料材料熔融性能的测试仪器，也称为熔融流动率仪。
它可用于测定塑料在特定条件下的熔融流动速度，即表征塑料的流动性能。
熔融指数仪通常用于塑料生产和加工工业中，用于确定塑料的质量和工程特性，帮助塑料生产厂家和加工厂商选择最适合自己使用的塑料材料。
熔融指数仪的工作原理熔融指数仪主要由坩埚、挤出泵、熔化炉、荧光屏、控制系统等组成，其工作原理如下：1.将测试样品放入熔化炉内，并加热加压使其熔化。
2.启动挤出泵，使熔化的样品通过坩埚被挤出至荧光屏上。
3.荧光屏上的样品经过一段距离后会形成一个圆锥形，这个圆锥的底部直径就是熔融指数。
4.控制系统会自动计算和记录熔融指数的值，并输出测试结果。
熔融指数仪的应用熔融指数仪可以用于测定各种熔融塑料的熔融流动率，如PVC、PE、PP等。
在工业生产中，使用熔融指数仪可以快速准确地确定塑料的流动性能和熔体流动速度，从而选择最合适的材料和生产工艺，提高产品制造的效率和质量。
具体来说，熔融指数仪主要应用于以下几个方面：塑料材料的质量控制熔融指数仪可以通过测量熔融指数来检测塑料材料中是否存在杂质、不纯物质或者其他不良因素，从而控制材料的品质。
如果熔融指数比较小，说明塑料材料的分子量比较高，材料比较纯净，反之则表明材料中可能存在杂质。
塑料制品的流动性能评估塑料制品的流动性能直接影响着其成型和加工的效果。
通过测量熔融指数，可以确定塑料制品的流动性能和流动速度，从而评估塑料制品的成型能力，检测加工过程中是否存在流动不良现象等。
塑料材料的选型在工业生产中，选择合适的塑料材料对产品的生产效率和质量至关重要。
熔融指数仪可以通过测量不同塑料材料的熔融指数，来确定材料的流动性能和加工特性，从而为产品的材料选型提供依据。
总结熔融指数仪是一种用于测试塑料熔融性能的重要仪器，在塑料产业中有着广泛的应用。
通过测量不同塑料材料的熔融指数，熔融指数仪可以帮助生产厂家选择最适合自己使用的塑料材料，并评估塑料产品的质量和工程特性，从而提高产品制造的效率和质量。
熔融指数mfr
熔融指数MFR引言熔融指数（Melt Flow Rate，MFR）是一个用来描述塑料的流动性的物理性质指标。
它被广泛应用于塑料工程领域，尤其在塑料制品制造和塑料材料研发中起着重要作用。
本文将对熔融指数的定义、测试方法、应用以及相关因素进行详细探讨。
I. 定义熔融指数是衡量塑料在特定温度和压力条件下的流动性能的指标。
它是指在一定负荷下，塑料在高温下通过标准孔径的模具从塑料枪头流出的重量，单位为克/10分钟。
熔融指数越大，说明塑料的流动性越好；反之，则说明塑料的流动性较差。
II. 测试方法1.仪器与试验条件•熔体流动速率试验机：用于测定熔融指数的仪器。
•试验样品：通常采用塑料颗粒或片状样品。
•温度和负荷：试验温度和负荷应该根据所研究的材料和应用需求进行选择。
2.测试步骤•将试样放入试模中，并加热到所需温度。
•施加所需负荷，并计时。
•记录塑料从枪头流出的重量，并计算熔融指数。
III. 应用熔融指数在塑料工程领域有广泛的应用，主要包括以下几个方面：1.塑料材料分类和鉴定：根据熔融指数的不同，可以将塑料材料分为不同的等级，以便于材料的鉴定和分类。
2.塑料制品制造：熔融指数的大小对塑料制品的加工工艺和成品质量有很大的影响。
通过控制熔融指数，可以获得符合要求的塑料制品。
3.塑料材料研发：通过研究不同的原材料和添加剂对熔融指数的影响，可以改善塑料的流动性能，提高材料的加工性能和性能稳定性。
4.塑料材料质量控制：熔融指数可以作为一个质量控制指标，用于检测塑料材料的质量是否符合标准要求。
IV. 影响因素熔融指数受多个因素的共同影响，主要包括以下几个方面：1.聚合物分子量：聚合物分子量的增大会降低熔融指数，使塑料的流动性变差。
2.聚合度分布：分子量分布广的聚合物具有更好的流动性，并且熔融指数相对较大。
3.聚合物结晶度：结晶度高的聚合物通常具有较低的熔融指数。
4.添加剂：添加剂的种类和含量对熔融指数有一定的影响。
一些润滑剂和增塑剂可以提高塑料的流动性，从而增大熔融指数。
熔融指数
基本意思一样，则出来的就是最高值。
熔融指数（Melt Flow Rate，MFR，MI，MVR）[2]，熔融指数仪Melt flow rate tester熔融指数，全称熔液流动指数，或熔体流动指数，是一种表示塑胶材料加工时的流动性的数值。
它是美国量测标准协会(ASTM)根据美国杜邦公司(DuPont)惯用的鉴定塑料特性的方法制定而成，其测试方法是：先让塑料粒在一定时间（10分钟）内、一定温度及压力（各种材料标准不同）下，融化成塑料流体，然后通过一直径为2.1mm圆管所流出的克（g）数。
其值越大，表示该塑胶材料的加工流动性越佳，反之则越差。
最常使用的测试标准是ASTM D 1238，该测试标准的量测仪器是熔液指数计(MeltIndex er)。
单位：g/10min测试的具体操作过程是：将待测高分子（塑料）原料置入小槽中，槽末接有细管，细管直径为2.095mm，管长为8mm。
加热至某温度（常为190度）后，原料上端藉由活塞施加某一定重量向下压挤，量测该原料在10分钟内所被挤出的重量，即为该塑料的流动指数。
有时您会看到这样的表示法：MI25g/10min，它表示在10分钟内该塑料被挤出25克。
一般常用塑料的MI值大约介于1~25之间。
MI愈大，代表该塑料原料粘度愈小及分子重量愈小，反之则代表该塑料粘度愈大及分子重量愈大。
除了熔体质量流动速率（MFR），还可以用熔体体积流动速率（MVR）来进行测定。
熔体流动速率，原称熔融指数，其定义为：在规定条件下，一定时间内挤出的热塑性物料的量，也即熔体每10min通过标准口模毛细管的质量，用MFR表示，单位为g/10min。
熔体流动速率可表征热塑性塑料在熔融状态下的粘流特性，对保证热塑性塑料及其制品的质量，对调整生产工艺，都有重要的指导意义。
近年来，熔体流动速率从“质量”的概念上，又引伸到“体积”的概念上，即增加了熔体体积流动速率。
其定义为：熔体每10min通过标准口模毛细管的体积，用MVR表示，单位为cm3/10min[1]。
熔融指数仪工作原理
熔融指数仪工作原理熔融指数仪是一种用于测量塑料熔融流动性的仪器。
它通过测量塑料在一定温度下通过一个标准孔口的流动速度来确定其熔融指数。
熔融指数是指在一定温度和一定负荷下，单位时间内熔融塑料通过孔口的体积。
熔融指数的测量对于塑料的加工和使用具有重要意义。
熔融指数仪的工作原理主要包括温度控制系统、负荷系统、试样装置和测量系统等几个部分。
温度控制系统是熔融指数仪中非常重要的部分。
温度控制系统通过加热和冷却装置来确保试样的温度稳定。
在测量过程中，仪器会通过加热装置将试样加热到设定的温度，然后通过冷却装置将试样冷却到设定的温度，以保持试样的稳定温度。
负荷系统是用来施加一定负荷到试样上的装置。
在测量过程中，试样通过标准孔口的流动性与施加的负荷直接相关。
因此，负荷系统的稳定性和准确性对于测量结果的准确性至关重要。
试样装置是用来将试样装入仪器进行测量的装置。
通常采用圆柱形或矩形的试样形状，试样的制备需要遵循一定的规范。
试样装置还要保证试样在测量过程中的密封性，以防止气体泄漏对测量结果的影响。
测量系统是用来测量试样通过孔口的流动速度的装置。
测量系统通常包括一个计时装置和一个容量装置。
计时装置用来测量试样通过孔口的时间，容量装置用来测量试样通过孔口的体积。
通过测量试样通过孔口的时间和体积，可以计算出熔融指数。
在进行测量时，首先将试样装入试样装置中，然后将试样装置放入熔融指数仪中。
仪器会自动加热试样到设定温度，并施加一定负荷。
一旦试样达到稳定温度，仪器会启动计时装置和容量装置，记录试样通过孔口的时间和体积。
通过计算这两个参数，就可以得到熔融指数。
熔融指数仪的工作原理简单易懂，但要保证测量结果的准确性需要严格控制各个部分的稳定性和准确性。
在使用熔融指数仪进行测量时，需要严格按照操作规程进行操作，并根据具体的材料特性和要求进行调整和优化。
只有在正确操作和维护的情况下，才能得到准确可靠的测量结果，为塑料加工和使用提供科学依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基本概念
1定义
熔体流动速率是指热塑性材料在一定的温度和压力下，熔体每10min通过标准口模的质量，
单位为g/10min.
1．2 影响试验结果的因素
a．负荷：加大负荷将使流动速率增加；
b．温度：在试样允许的前提下，升高温度将使流动速率增加，如果料筒内的温度分布不均匀，
将给流动速率的测试带来很明显的不确定因素；
c．关键零件（口模内孔、料筒、活塞杆）的机械制造尺寸精度误差使测试数据大大偏离。
粗糙度达不到要求，也将使测试数据偏小。
2.意义
熔体流动速率表征了热塑性聚合物的熔体的流动性能，通过对它的测量可以了解聚
合物的分
子量及其分布、交联程度，以及加工性能等等。
熔体流动速率试验的技术要求
由于温度、负荷、机械零件的任何一项偏差，都会导致试验结果的不正确，因此，为了保证
试验结果的正确性，必须对这些参数很具体地确定下来。
1. 温度
由于在本试验中，唯有温度是动态参数，对试验的结果影响也很大，因此对温度的技术参数
规定得很细致。
有的厂家生产的各种仪器（还有如恒温槽，维卡软化点，等等）凡有温度指标的，均标上“温控精度”这一项，其实是对用户提供了一个貌似高精度而实则是没有实际意义的指标。
1．1 温度数显准确度。
准确度，这里指数显值与标准温度计之间的差值。
一般来说，只要温控系统具有长期的稳定性和微小的波动，准确度都是可以通过校正来消除误差的。
通常（按国家标准，下同）要求在0.5℃内。
1．2 温度波动
温度波动，指料筒内不论加料与否、温度稳定后的温度波动情况，这表征了设备的温度控制能力。
1．3 温度长时间稳定性
指料筒内不论加料与否，在经过一段长时间，如4h后，温度变化的数值，它表征了温度控制系统抗环境温度变化、抗电源电压变化的能力，以及自身电子系统的漂移。
通常要求不超过1℃。
1．4 温度分布
特指料筒内口模上端起50mm长度范围内的温度梯度，反映了料筒内温度的均匀性。
通常要求在温度高端不超过±1.5℃，低端不超过±1℃。
2.负荷
根据测试标准，要求负荷的误差在0.5％以内。
3.机械制造精度
a. 口模。
口模的毛细管内孔要求相当严格，有二种规格：
内径d1=2.095mm±0.005mm,粗糙度0.25
内径d2=1.180mm±0.010mm,粗糙度0.25
b. 料筒。
料筒内孔要求达到d=9.55mm±0.025mm，粗糙度0.25级，维氏硬度600；
c.活塞杆。
测量头部要求与料筒内孔有合适的间隙配合，粗糙度0.25级，维氏硬度
500。
这里要提及的是，在活塞杆上有多根刻线，在料筒内加料后，活塞杆插入料筒，这时刻线都暴露在上面，料筒内近底部的熔体由于存在气泡等原因是不采用的，要等到活塞杆下移后达到第一根刻线，才进入有效范围，至最上面刻线为止，多余部分也属无效。
至于多根刻线，是根据不同国家制定的要求而作的标志。
