机电一体化系统综合实训说明

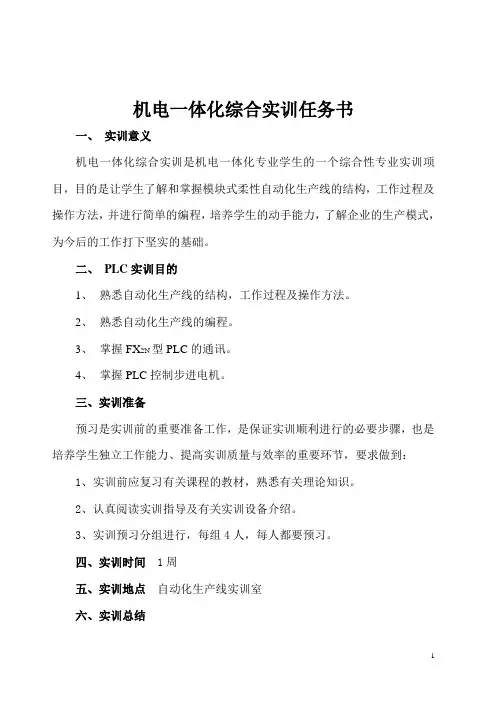

机电一体化综合实训任务书
机电一体化综合实训任务书一、实训意义机电一体化综合实训是机电一体化专业学生的一个综合性专业实训项目，目的是让学生了解和掌握模块式柔性自动化生产线的结构，工作过程及操作方法，并进行简单的编程，培养学生的动手能力，了解企业的生产模式，为今后的工作打下坚实的基础。
二、PLC实训目的1、熟悉自动化生产线的结构，工作过程及操作方法。
2、熟悉自动化生产线的编程。
3、掌握FX2N型PLC的通讯。
4、掌握PLC控制步进电机。
三、实训准备预习是实训前的重要准备工作，是保证实训顺利进行的必要步骤，也是培养学生独立工作能力、提高实训质量与效率的重要环节，要求做到：1、实训前应复习有关课程的教材，熟悉有关理论知识。
2、认真阅读实训指导及有关实训设备介绍。
3、实训预习分组进行，每组4人，每人都要预习。
四、实训时间 1周五、实训地点自动化生产线实训室六、实训总结实训总结要求每人写一份实训报告，实训报告内容主要包括以下几方面：1、实训名称、专业班级、姓名、实训日期。
2、列出实训主要设备名称。
3、实训目的和主要内容。
（自动化生产线的结构、气路图、I/O分配、梯形图）4、写出调试的全部程序5、总结实践技能方法。
6、分析实训中遇到的主要问题及解决的措施7、必须手写七、实训内容及安排星期一实习动员，分组，讲实训安排及要求，熟悉实训设备，了解学生对有关理论知识的掌握情况主要完成对自动生产线的供料站、搬运站、加工站、装配站、装配搬运站、分拣站装置组成、工作原理、控制要求及结构功能的培训星期二气路图、气动符号、传感器、电路图、电工符号化整为零，主要完成各分站单站的机械、气动、电气等部件的拆卸与安装及软件编程等培训工作星期三组装气路、机械部分星期四设计加工站程序（PLC控制换刀步进电机）并验证设计加工站、装配站、装配搬运站联动程序（PLC通讯）星期五验证三站联动程序完成实训报告八、考核及评分标准考核占70%1.硬件安装20分（机械、气动、电气等部件的拆卸与安装；组装气路）2.程序设计及验证50分（加工站程序20分；三站联动程序30分）纪律及考勤10%平时成绩10%实习报告10%九、实训指导教师十、实训班级、人数、周次机电一体化教研室2016.6.15。
机电一体化实训报告模板及范文
机电一体化实训报告模板及范文一、实训目的。
这机电一体化实训啊，就是为了让咱把那些书本上干巴巴的知识给整活了。
就像把一堆零件拼成个能跑能跳的小机器人一样酷。
主要就是想让咱熟悉机电一体化设备的构造、原理，学会咋操作那些设备，还有就是提高咱解决实际问题的能力。
比如说，以后要是真遇到个机器不听话的情况，咱就能像个超级英雄一样，三两下就把它搞定。
二、实训时间和地点。
[实训开始日期] [实训结束日期]，在咱学校那超酷的机电实训中心。
一走进那个地方，就感觉像是走进了一个机械的魔法世界，到处都是奇奇怪怪的机器设备，每个都像是等待被唤醒的巨兽。
三、实训设备与工具。
那设备可老多了，就说那机电一体化综合实训台吧，上面各种线路、传感器、控制器啥的，看起来眼花缭乱的，就像电路板上的城市一样，每个小零件都有自己的工作岗位。
还有万用表、螺丝刀这些小工具，别看它们不起眼，那可都是咱的“魔法棒”，靠着它们就能把那些大设备摆弄明白。
四、实训内容与步骤。
（一）设备认知。
1. 第一天刚进去，老师就像个导游一样，带着我们逛这个机电“大观园”。
给我们介绍那些设备的名字、功能啥的。
我当时就感觉像是在认识一群来自外太空的新朋友，每个设备都有着独特的本领。
比如说那个传感器，就像是设备的小耳朵和小眼睛，能敏锐地感知周围的环境变化。
2. 然后我们就自己开始探索了，摸摸这个，看看那个，把那些设备的样子、接口啥的都记在心里，就像记住自己好朋友的模样一样。
（二）简单电路连接。
1. 接下来就是实战啦。
老师给我们布置任务，让我们连接一个简单的电路，让一个小灯亮起来。
这可不像看起来那么简单，得先搞清楚电源、导线、开关和小灯之间的关系。
我就像个电工新手一样，小心翼翼地拿着导线，按照电路图一点一点地连接。
有时候接错了，小灯就像个调皮的孩子，怎么都不亮。
不过经过几次尝试，终于听到旁边的小伙伴喊：“亮了，亮了！”那一刻，心里可美了。
2. 在这个过程中，我们还学会了用万用表来检测电路是否连通，就像给电路做个体检一样。
机电一体化系统综合实训
