快速掌握关节镜技术
关节镜手术基础教学
手术操作可能损伤周围神经，导致术后感觉 或运动功能障碍。
出血
手术过程中可能损伤周围血管，导致关节内 出血，影响手术视野和操作。
关节僵硬
术后长期制动或康复训练不当，可能导致关 节僵硬，影响关节功能恢复。
预防措施建议
严格无菌操作
精细手术操作
手术过程中严格遵守无菌原则，降低感染 风险。
手术操作应精细、准确，避免不必要的组 织损伤。
手术适应症与禁忌症
适应症
关节镜手术适用于多种关节疾病，如 膝关节半月板损伤、交叉韧带损伤、 关节炎、肩袖撕裂、髋关节疾病等。
禁忌症
关节镜手术并非适用于所有关节疾病 ，对于关节严重僵硬、严重骨质疏松 、关节感染等患者，应谨慎选择或避 免关节镜手术。
手术优势与局限性
优势
关节镜手术具有创伤小、恢复快、并 发症少等优点，能够同时实现诊断和 治疗，提高手术效率和准确性。
术后及时清洗和消毒手术器械，避免交叉感染。
严格按照操作规程使用设备，避免过度弯曲或扭曲关节 镜镜头，以防损坏。
定期对设备进行维护和保养，确保设备处于良好状态。
03
关节镜手术操作步骤
术前准备与体位摆放
术前评估
全面评估患者病情、手术耐受能力及心理状态。
器械准备
确保关节镜手术所需器械齐全、无菌且功能良好 。
神经外科领域
研究关节镜手术在神经外科领域的应用可行性，如颅内肿瘤切除 等手术。
未来挑战和机遇预测
技术挑战
随着技术的不断发展，关节镜手术将面临更高的技术要求和更复杂的手术环境。
法规与政策挑战
关节镜手术的推广和应用需要得到相关法规和政策的支持和规范。
机遇
随着医疗技术的不断进步和人们对健康的不断追求，关节镜手术将迎来更广阔的发展空间和市场机遇。同时 ，新技术、新材料的不断涌现也将为关节镜手术的发展提供更多的可能性。

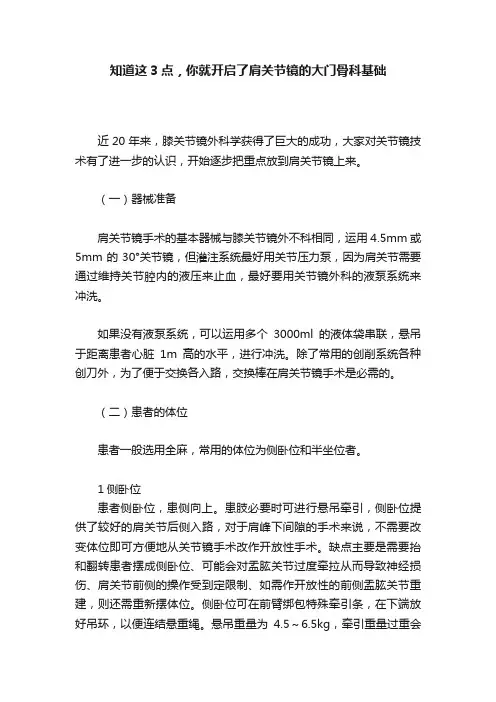

知道这3点，你就开启了肩关节镜的大门骨科基础
知道这3点，你就开启了肩关节镜的大门骨科基础近20年来，膝关节镜外科学获得了巨大的成功，大家对关节镜技术有了进一步的认识，开始逐步把重点放到肩关节镜上来。
（一）器械准备肩关节镜手术的基本器械与膝关节镜外不科相同，运用4.5mm或5mm的30°关节镜，但灌注系统最好用关节压力泵，因为肩关节需要通过维持关节腔内的液压来止血，最好要用关节镜外科的液泵系统来冲洗。
如果没有液泵系统，可以运用多个3000ml的液体袋串联，悬吊于距离患者心脏1m高的水平，进行冲洗。
除了常用的创削系统各种创刀外，为了便于交换各入路，交换棒在肩关节镜手术是必需的。
（二）患者的体位患者一般选用全麻，常用的体位为侧卧位和半坐位者。
1侧卧位患者侧卧位，患侧向上。
患肢必要时可进行悬吊牵引，侧卧位提供了较好的肩关节后侧入路，对于肩峰下间隙的手术来说，不需要改变体位即可方便地从关节镜手术改作开放性手术。
缺点主要是需要抬和翻转患者摆成侧卧位、可能会对盂肱关节过度牵拉从而导致神经损伤、肩关节前侧的操作受到定限制、如需作开放性的前侧盂肱关节重建，则还需重新摆体位。
侧卧位可在前臂绑包特殊牵引条，在下端放好吊环，以便连结悬重绳。
悬吊重量为4.5～6.5kg，牵引重量过重会造成不可逆性神经丛损伤。
2半坐位患者仰坐于手术台上，双下肢绑好弹力绷带，避免在手术中，产生静脉淤阻。
头侧屈70°～80°，患者头固定在头架上。
患肩要露出在手术台外，露出整个肩胛骨区，并使患肢可自由活动。
术前将喙突、肩峰、锁骨、肩锁关节等肩关节骨性标志及手术入口用记号笔标出。
后方软点为关节镜入口，前方入口在喙突前外侧。
但本体位的缺点是有时观察关节前部不方便。
（三）肩关节镜的入路肩关节镜手术准确的入路至关重要，术前应标明肩峰及外侧锁骨的解剖位置，以确定手术入路。
通常采用三个经典入路，即：后侧入路、外侧入路和前外侧入路。
1.后侧入路位于肩峰后外侧缘向下约1.5cm；2.外侧入路位于肩峰前侧缘向后1.5m离肩峰2～4cm处；3.前外侧入路位于前外侧肩峰边缘前方2－3cm处；4.其他附加切口可根据需要而定。

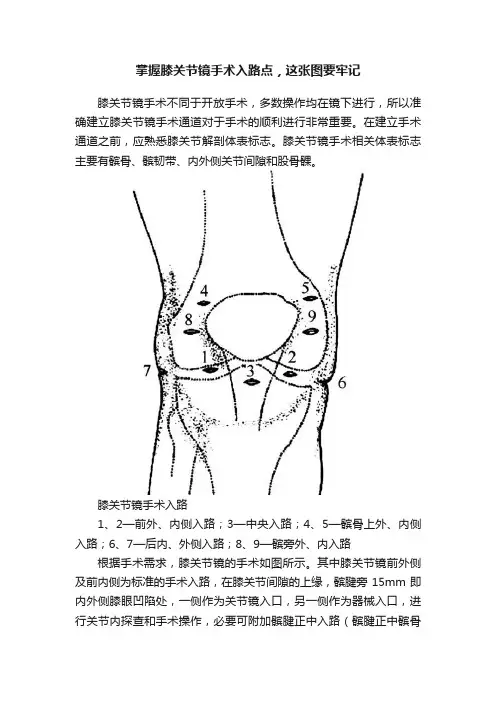

掌握膝关节镜手术入路点，这张图要牢记
掌握膝关节镜手术入路点，这张图要牢记膝关节镜手术不同于开放手术，多数操作均在镜下进行，所以准确建立膝关节镜手术通道对于手术的顺利进行非常重要。
在建立手术通道之前，应熟悉膝关节解剖体表标志。
膝关节镜手术相关体表标志主要有髌骨、髌韧带、内外侧关节间隙和股骨髁。
膝关节镜手术入路1、2—前外、内侧入路；3—中央入路；4、5—髌骨上外、内侧入路；6、7—后内、外侧入路；8、9—髌旁外、内入路根据手术需求，膝关节镜的手术如图所示。
其中膝关节镜前外侧及前内侧为标准的手术入路，在膝关节间隙的上缘，髌腱旁15mm即内外侧膝眼凹陷处，一侧作为关节镜入口，另一侧作为器械入口，进行关节内探查和手术操作，必要可附加髌腱正中入路（髌腱正中髌骨下极向下10mm）。
1.前外侧入路前外侧入路是膝关节镜手术最基本的手术通道，膝关节镜手术建立的第1个通道通常由前外侧通道开始。
具体方法：膝关节屈曲90°，触及髌骨下极，顺其向下确认髌韧带外侧缘，同时确认膝关节外侧间隙。
在关节外侧间隙近端约1cm，对齐髌骨外侧缘的位置（即髌韧带外缘），此处按压时可以感觉阻力较小，习惯上称之为“软点”。
在此处使用11#尖刀片刀刃朝上平行于髌韧带朝向股骨髁间窝方向做一戳口，切开关节囊。
此时应该注意避免刀片戳入太深而伤及外侧半月板前角或髁间窝内的韧带组织，也可使用小直血管钳辅助戳开关节囊并扩大内口以方便关节镜鞘管引入。
关节囊切开后，使用钝头的鞘管内芯（trochar）连同鞘管插入到髁间窝，然后轻柔伸直膝关节，改变trochar的方向使之滑过股骨滑车进入到髌上囊。
撤出trochar，置入30°关节镜镜头，关节腔内注入生理盐水。
前外侧通道涉及局部解剖结构比较简单，由浅至深依次是皮肤、皮下组织、深筋膜、髌下脂肪垫外侧部分和关节滑膜层。
通道周围没有重要的血管、神经、肌腱等结构，通道朝向股骨髁间窝方向，内口位于外侧半月板前角上方。
器械插入角度或位置错误可能导致关节软骨或半月板前角损伤。
关节镜培训方案
关节镜培训方案一、培训目标本培训方案旨在提高学员在关节镜手术方面的技能和知识，培养具备独立进行关节镜手术能力的专业人才。
二、培训内容1.关节镜基础知识：介绍关节镜的基本原理、手术设备和手术技术，使学员全面了解关节镜手术的基础知识。
2.关节镜手术适应症与禁忌症：详细讲解各种关节镜手术的适应症和禁忌症，提高学员对手术指征的把握能力。
3.关节镜手术操作技巧：重点培训学员掌握关节镜手术的操作技巧，包括手术入路的选择、关节清理、软骨修复等。
4.关节镜手术病例分享与讨论：组织学员对典型病例进行分享和讨论，提高学员对关节镜手术的认识和经验。
5.临床实践与模拟训练：安排学员进行关节镜手术的临床实践和模拟训练，培养学员的动手能力和应对突发情况的能力。
三、培训方式1.理论授课：通过系统的理论授课，使学员全面掌握关节镜手术的基础知识和操作技巧。
2.实践操作：在导师的指导下，学员进行关节镜手术的临床实践和模拟训练。
3.病例讨论：组织学员对典型病例进行讨论，提高学员对关节镜手术的认识和经验。
4.自习与考核：安排学员进行课后自习，定期进行阶段性考核，确保学员掌握所学知识。
四、培训周期与进度本培训方案周期为3个月，分为6个阶段进行。
第一阶段：关节镜基础知识（1周）第二阶段：关节镜手术适应症与禁忌症（1周）第三阶段：关节镜手术操作技巧（2周）第四阶段：关节镜手术病例分享与讨论（1周）第五阶段：临床实践与模拟训练（2周）第六阶段：自习与考核（1周）五、培训师资本培训方案的授课导师应具备丰富的关节镜手术经验和教学经验，能够全面指导学员掌握关节镜手术技能和知识。
六、培训效果评估通过阶段性考核、临床实践表现和结业考试等方式对学员的学习效果进行评估，确保学员达到培训目标的要求。
骨科进修关节镜学习计划范文
骨科进修关节镜学习计划范文
作为一名骨科医生，学习关节镜技术是我的必修课。
在这个领域，随着医
疗技术的不断发展，关节镜技术已经得到了广泛应用。
为了提高自己的技术水平，我制定了以下的关节镜学习计划。
一、理论学习
关节镜手术技术是一项系统的手术技能，需要我们在理论知识上做好充分
准备。
因此，我考虑在开始学习前，先要学习相关的理论知识，包括解剖学、
生理学和手术技术等。
在此基础上，我将通过参加相关学术会议、阅读最新的
学术研究成果、阅读相关的学习资料，不断深化自己的理论知识。
二、手术技能学习
关节镜手术技能的学习需要我们进行实践操作。
因此，我计划参加相关的
实习、手术演练、临床工作等，学习手术的技能。
具体来说，我将积极参加手
术病例讨论，努力学习手术技术，掌握关节镜的操作技巧。
三、技术交流与合作
现在，关节镜技术已经比较成熟，因此我计划加入相关的学术团队，结交
更多的同行，从他们那里学到更多的知识和技能。
同时，我还会积极参加学术
会议和学术讲座，了解最新的学术研究成果和技术发展动态。
在这个过程中，
我也计划分享自己的经验和技巧，与其他同行共同提高。
总之，为了提高自己的关节镜手术技能，我将积极参加相关的学习和实践，不断加强理论学习、操作技能的练习和交流合作，从而更好地服务于患者。
(医学课件)关节镜技术
选择合适的手术入路，以便能够 充分暴露关节内病变部位。
通过手术入路，建立关节镜的工 作通道，以便能够将关节镜和手 术器械引入关节内。
在关节镜下，可以观察到关节内 的病变情况，并使用专门的手术 器械进行操作，如清理病变组织 、修复关节面、进行韧带重建等 。
术后处理
术后监护
术后需要对患者的生命体征进行密 切监护，以便及时发现并处理可能 出现的不良反应和并发症。
缓解疼痛
关节镜技术可显著缓解患者疼痛，减少术后止痛药的使用量。
减少并发症
与传统手术相比，关节镜手术具有较高的安全性，术后并发症 发生率较低。
临床案例分析
患者情况
一位52岁男性患者因膝关节骨关节炎接受关节镜手术， 术前存在疼痛、肿胀等症状。
手术过程
采用标准化的关节镜手术操作流程，术中清理病变组织 ，并对关节进行修复和重建。
术后恢复
术后患者疼痛明显减轻，肿胀消退，膝关节功能明显改 善，恢复日常生活和工作能力。
与传统手术的比较
创口大小
手术时间
关节镜手术切口小，术后恢复快，疤痕小。
关节镜手术时间较短，减少了麻醉和手术风 险。
费用
适用范围
关节镜手术费用较高，但住院时间短，总体 费用与传统手术相差不大。
关节镜手术适用于较小的病变和早期病变， 对于较大的病变仍需采用传统手术。
微创手术
关节镜技术通过在皮肤上建立小切口，将关节镜插入关节内，可以在直视下进行手术操作 ，避免了传统开放手术的创伤和风险。
恢复期短
由于关节镜手术的切口小，术后疼痛轻、出血少，可以大大缩短恢复期，使患者更早地恢 复关节功能。
诊断和治疗双重作用
关节镜技术不仅可以对关节内病变做出准确的诊断，还可以在镜下进行手术治疗，提高了 治疗效果。
(医学课件)关节镜技术
关节镜下复位术可以治疗习惯性肩 关节脱位，提高肩关节的稳定性和 功能。
踝关节疾病的应用
踝关节扭伤
关节镜下清理术可以去除受损的韧带和软组织，减轻疼痛并加速踝关节康复。
踝关节炎
关节镜下清理术可以去除炎症和增生，缓解疼痛并改善踝关节功能。
其他关节疾病的应用
腕关节疾病
关节镜下清理术可以治疗腕关节骨关节炎 、创伤性腕关节炎等，缓解疼痛并改善腕 关节功能。
膝关节半月板损伤
关节镜下半月板缝合术可 以修复损伤的半月板，预 防膝关节退行性变和长期 疼痛。
膝关节韧带损伤
关节镜下韧带修复术可以 修复断裂或损伤的韧带， 恢复膝关节的稳定性和功 能。
肩关节疾病的应用
肩袖损伤
关节镜下肩袖修复术可以修复 损伤的肩袖，减轻疼痛并恢复
肩关节功能。
肩周炎
关节镜下清理术可以去除炎症和 增生，缓解疼痛并改善肩关节活 动范围。
禁忌症
关节外病变、全身状况较 差、凝血功能障碍等。
特殊情况
对于感染性病变、血管和 神经损伤、多发性关节病 变等，关节镜手术需谨慎 使用。
03
关节镜手术的术前准备和术后 处理
关节镜手术的术前准备
完成必要的实验室检查
如血尿常规、肝肾功能、心电图等，以评 估患者的全身情况。
术前宣教
告知患者关节镜手术的目的、方法、注意 事项及术后康复计划。
通过关节镜技术，医生可以更准确地诊断关节疾病，制定个性化的治疗方案，提 高治疗效果。
02
关节镜手术的基本原理和设备
关节镜手术的基本原理
通过在关节周围切 口插入关节镜和器 械进行手术操作。
关节镜辅助手术具 有创伤小、恢复快 、并发症少等优点 。
13种膝关节镜入路方式，你掌握了多少？
13种膝关节镜入路方式，你掌握了多少？关节镜技术已被普遍接受，并广为流行。
迄今为止，膝关节镜仍然是最常见、数目最众多的关节镜手术。
而合适的入路定位是手术能够成功的前提条件。
假若入路位置不当容易损伤关节面和其他关节内结构，使得观察视野受限或者手术操作困难，甚至可造成手术器械断裂。
初学者应在术前标记体表标志，标画出髌骨、髌韧带和各个入路的位置，并遵循经典入路定位，保证入路位置精确。
另外，还需要结合考虑畸形、既往手术瘢痕以及手术的种类进行合理选择和适当调整。
膝关节镜的常用入路主要有三大类，包括前方入路、后方入路和附加入路。
前方入路又可分为前下入路和前上入路，前者包括前下内侧、前下外侧和髌腱正中入路（Sweden入路）；后者包括髌骨内侧和髌骨外侧入路等。
后方入路包括后方内侧入路和后方外侧入路。
附加入路可在术中根据需要而添加。
前下入路1前外侧入路前外侧入路（anterolateral portal，AL）是最常用的最初检查入路，假如单纯施行诊断性关节镜，只需要一个入路时，多数学者都选择该入路。
前外侧入路一般位于髌腱外侧0.5～1cm，外侧关节间隙上方1cm处，该入路位于外侧半月板前角的上方。
如果入路定位过高，则关节镜进入胫股关节困难，难以观察到半月板后角和其他后关节囊的结构。
如果入路定位太低，可能会通过外侧半月板前角，甚至穿越半月板的底部，造成外侧半月板前角损伤或操作困难。
通过下前外侧入路可以观察到大部分膝关节腔，也是外侧间室的良好操作入路，但是不适于观察PCL、外侧半月板的前角和内侧半月板后角边缘部分。
2前内侧入路前内侧入路（anteromedial portal，AM）常作为膝关节镜手术的探查和入路，通常是第2个建立的入路，位于内侧关节间隙上方1cm，髌腱内侧0.5～1cm处。
其具体的定位因手术目的不同而有所改变。
例如，病变位于内侧半月板后方或外侧间隙，入路的位置应位于内侧半月板上方1cm，尽量靠近髌腱内缘处。
关节镜手术怎么做
关节镜手术怎么做关节镜手术是一种通过小切口和特殊的光源设备来检查和治疗关节疾病的方法。
它是一种微创手术技术，可以在给患者带来最小创伤的同时，减轻患者的疼痛和恢复时间。
下面将详细介绍关节镜手术的过程和注意事项。
一、关节镜手术的准备工作在进行关节镜手术之前，患者需要完成一系列的准备工作。
首先，患者需要接受全面的身体检查，以确定手术是否适合。
如果有其他慢性病或严重的身体条件，可能需要进一步评估风险。
其次，患者需要签署手术同意书，并接受相关检测，如血常规、X光、MRI等。
最后，患者需要停止一些特殊药物的使用，如抗凝药物和非甾体类抗炎药等，以减少手术的出血和并发症的发生。
二、关节镜手术的操作步骤1. 麻醉：手术前，患者会接受局部麻醉或全身麻醉，以确保手术的顺利进行。
麻醉师会根据患者的具体情况选择合适的麻醉方式。
2. 准备手术区域：手术前，医生会用消毒液和无菌布覆盖患者手术部位，以减少感染的风险。
3. 进行手术：医生会通过一个小切口将关节镜插入患者体内。
关节镜是一种特殊的光源设备，通过光纤传输图像到屏幕上。
医生可以根据图像来观察关节的内部情况，并进行必要的治疗。
4. 冲洗关节：在观察关节内部情况后，医生会使用生理盐水或其他溶液来冲洗关节。
这可以帮助清除关节内的异物、组织或其他有害物质。
5. 治疗关节疾病：根据关节的具体情况，医生可能会进行一些治疗操作，如修复受损的软骨、去除关节内的异物、修复关节囊或韧带等。
6. 结束手术：手术结束后，医生会将关节镜从患者体内取出，并处理好手术区域。
然后，患者会进入恢复室进行观察和护理。
三、关节镜手术的注意事项1. 术前饮食：手术前，患者需要按照医生的建议停止进食或进食少量易消化的食物。
这可以减少手术期间的胃液反流和呕吐的风险。
2. 术后康复：术后，患者需要遵循医生的建议进行康复训练，并定期复查关节的情况。
康复过程中，患者需要注意保持适当的休息和饮食，避免剧烈运动和受伤。
3. 注意伤口护理：手术后，患者需要保持手术伤口的清洁和干燥，避免感染的发生。
肩关节镜操作技巧
肩关节镜操作技巧背景介绍肩关节镜手术是一种常见的外科手术技术，用于诊断和治疗肩部疾病。
它通过在肩关节区域插入细长的镜头和仪器，可直接观察和处理肩部组织损伤，达到修复和恢复功能的目的。
在肩部疾病的治疗中，肩关节镜手术已经成为首选的治疗方式。
操作技巧1.准备工作在进行肩关节镜手术之前，需要做好充分的准备工作。
首先，通过彻底评估患者的肩部疾病情况，包括疼痛程度、肩关节的活动范围和肩部组织的损伤程度等。
其次，根据患者的情况选择合适的麻醉方式，可以是全身麻醉或局部麻醉。
最后，需要准备好所需的器械和材料，以及肩关节镜手术所需的设备。
2.术前标记在手术操作前，需要对患者的肩部进行标记。
标记的目的是为了准确找到肩关节的解剖结构，避免损伤周围重要组织。
一般来说，需要标记出肩关节、肩胛骨和其他重要解剖结构的位置。
3.定位和切口在确定了肩关节和相关结构的位置之后，需要进行肩关节的定位和切口。
根据手术需要，可以选择前方或后方入路。
切口的位置应该足够大，以便插入肩关节镜和其他仪器。
4.纤维环探查与切削在进入肩关节后，可以使用肩关节镜进行纤维环的探查和切削。
纤维环是肩关节的重要部分，它与肩袖肌腱等结构密切相关。
通过仔细观察和切削纤维环，可以对肩关节的状态进行评估，并在需要时进行修复。
5.软骨处理与关节洗涤在进行肩关节镜手术时，如果发现有软骨损伤或其他关节表面的异常情况，可以使用相关的仪器进行处理。
软骨处理的目的是恢复肩关节的正常形态和功能。
此外，在手术过程中，还可以通过注入生理盐水进行关节洗涤，以清除关节内的病理物质。
6.修复结构与缝合在进行肩关节镜手术时，如果发现有肩袖肌腱或其他肩部组织的损伤，可以使用特殊的器械进行修复。
修复结构的具体方法取决于损伤的类型和程度。
在修复过程中，可以使用缝线和缝针进行缝合，以恢复肩部组织的连续性和功能。
7.关节后处理与恢复完成肩关节镜手术后，需要进行关节后处理和恢复工作。
关节后处理包括肩部包扎、休息和康复锻炼等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关节镜是骨科微创手术的典型，其高度的临床准确性和较低的损伤性鼓舞人们用它辅助诊断、判断预后并提供有效地治疗方法，越来越多的医生和患者接受了这种方法。
关节镜手术毕竟不同于传统手术，对于想从事关节镜外科的医生，必须了解关节镜的基本构造、基本配置，熟悉关节镜的基本知识，只有这样才能够缩短学习曲线，快速掌握关节镜技术。
一
关节镜历史
关节镜（Arthroscopy）名字的来源是希腊文的关节（arthros）和看（scopein）。
1912年丹麦医生Dr.Severin Nordentoft在柏林举行的41届德国外科学术会上介绍了用一个5毫米直径的镜子观察膝关节内部，并首次使用了Arthroscopy这个单词，他被认为是第一个关节镜医生。
而高木宪次（Kenji Takagi）教授被公认为"关节镜之父"。
高木教授于1918年用膀胱镜观察了膝关节标本内部。
早期他发明了7.3毫米直径的关节镜，1931年高木教授发明了3.5毫米直径的高木1号关节镜，现在的关节镜基本是以这个为蓝图，同时他探讨了在膝关节充盈生理盐水来提升关节腔的视野。
同时期在西方，瑞士医生Eugen Bircher于1921年用类似于Nordentoft的腹腔镜做了关节镜手术，Bircher医生发表了他的第一篇膝关节镜文章，Bircher的技术是往关节腔内充盈氮气和氧气，在关节切开手术前观察诊断关节内部，他也被称为"关节镜之父"。
二
关节镜基本构造
关节镜镜头、摄像头、摄像主机、光源、光源线、显示器、图像储存设备等。
此外还应该有刨削系统、等离子系统以及蓝钳等一些基本的器械。
镜头构造：物镜系统、透镜、导光纤维、导光束连接部、目镜系统。
工作原理：1、光通过光纤传送到关节腔；2、物镜系统采集图像及调整角度；3、柱状透镜组通过目镜接口传回图像。
镜头的导光束连接部：有2个组件，可以与任何一根光源线连接。
光学系统：1、传统的薄透镜系统；2、Hopkins设计的杆形透镜系统；3、分度指数（GRIN）透镜系统。
光学纤维关节镜一般包括由多个光导玻璃纤维围绕的一个杆状透镜系统，两个系统被封闭在一个特殊处理的固定的金属鞘中。
新的关节镜：Optec endoscopy Systems Gmbh采用新一代的OPTEC材料使关节镜具有一定的柔韧性，降低维修成本。
三
关节镜的光学性能
1、直径：关节镜的直径是从1.7～7mm不等，4mm最常用。
2、倾斜角度：倾斜角是指关节镜的轴与垂直于透镜表面的线间形成的角度。
倾斜角度为0－120°，25°和30°角的关节镜最常用，70°和90°角的关节镜适用于观察周围的角落，但难于定位。
0°的镜头显示器中的图像是纯圆形，有角度的镜头图像会有个小三角。
小三角的位置一般代表有角度镜头的指向，但有少部分品牌的关节镜刚好相反，手术前必须加以注意。
目前已经有镜头是能够调节角度的，手术医生可以根据自己的爱好以及手术的要求自行调节。
3、视野：视野是指透镜所包括的视角，且随关节镜的类型而变化。
晶状体透镜向柱透镜的转变使视角增加了一倍。
0°镜头无法通过旋转扩大视野，有角度的镜头可以。
1.9mm镜有65°视野，2.7mm镜为90°视野，4.0mm镜视野是115°。
较大的视角使观察者易于定位，旋转有前倾角（25°和30°）的关节镜可使观察范围增大。
旋转70°和90°的关节镜可看到更大的范围，但它可产生镜的前方中央盲区（视野的正前方不在视野之中），容易造成损伤。
视野的两个重要参数：1、视野方向（DOV，Direction of View）；2、视野范围（FOV，Field of View）。
关节镜鞘管：鞘管必须与同品牌的镜头共用，有单通道与双通道之分，双通道常用，一侧进水，另一侧出水；如果选用单通道鞘管必须另外建立进水通道或出水通道。
关节腔内有较多游离组织时，鞘管也可作为引流管使用。
闭孔器：名称很多，如顿头、穿刺锥等，与同品牌的鞘管共用。
一般选用中间那种圆锥状的，既方便穿刺，也不容易误伤组织。
四
照明系统
冷光源、光缆、镜头内光导纤维。
起初光源是由150瓦的白炽灯泡组成可满足经关节镜直视。
电视系统引入关节镜需要300～350瓦的钨灯、卤灯和氙灯，目前更常用的是LED光源。
纤维光缆是由一束包在保护性套管中的特制的玻璃纤维组成。
光缆的一端连在远离手术区的光源上，通常有高或低强度的输出。
另一端连在关节镜上，有光导纤维的纤丝包绕。
玻璃纤维很易碎，应小心操作光缆。
光缆的长度对光的传导有影响，光缆每英尺长减少光传导8％。
最新设计的系统增加了导光能力，并且液体性光导（甘油）克服了纤维光缆撕裂的问题。
五
电视摄像机
McGinty和Johnson首先将电视摄像机引入关节镜。
电视摄像的优点包括手术医生操作体位较为舒适、避免术者面部对术野的污染及手术小组的其他人参与手术。
摄像系统的改进包括
彩色系统和灵敏度的改善（RGB和VHS），使颜色和分辨度得以改进。
摄像头：连接关节镜与摄像系统主机，耦合器保证了摄像头与任何一个镜头连接，微调旋钮可以将图像调节至最清晰，上方有对白等按钮，品牌不一样功能不一样。
摄像头的功能是将光学信号转换为电子信号，并传输给摄像主机。
如何实现？——核心：CCD
CCD（Charge-coupled Device）：中文全称电荷耦合元件，可以称为CCD图像传感器。
CCD 上植入的微小光敏物质称作像素（Pixel），一块CCD上包含的像素数越多，其提供的画面分辨率也就越高。
主要功能是将光学影像转化为数字信号。
CCD上有许多排列整齐的电容，能感应光线，并将影像转变成数字信号。
六
几个概念
单晶片：单CCD，直接把光的三原色–红绿蓝(RGB)信号转换为电子信号，亮度信号与色度信号同一通道，Resolution>500Lines。
三晶片：3CCD多一组分色棱镜，将白光分为红，绿，蓝三束光束，分別投射到3个独立的CCD晶片上，色彩分辨率高，High resolution>800Lines。
电子镜：把单晶片摄像头中的一个CCD放到镜子的前面，做成联体镜。
HD：高清晰度相比标准清晰度能提供5倍的更多信息或者5倍以上的分辨率。
因为信号经过线缆再进行转换会带来更多的噪点，因此只有在摄像头内直接进行数码采集，才能获得真正的高清信号。
4K：4K的名称得自其横向分辨率约为4000像素(pixel)，指3840×2160像素分辨率的显示器，它是高清电视分辨率密度的4倍，属于超高清分辨率。
七
基本器械
探针、剪刀、篮钳、抓取钳等基本器械，探针是关节镜最常用和最重要的诊断器械，被称为“关节镜医生手指的延伸”，是练习“三角技术”最安全的器械。
关节镜剪的直径是3～4mm，并且有不同尺寸，剪的齿板分直的和钩状的，钩状的较好。
标准的篮钳底部是开口的，有3～5mm大小，有直的或弧形的体部，每一次咬除半月板等组织时要小以防止对关节产生过大的压力，同时防止篮钳上轴销负荷过大及避免断裂。
八
电动刨削系统
关节镜手术必备的设备，可以快速的对关节内滑膜等组织进行刨削清除，并对增生的骨质进行打磨等。
九
低温等离子手术系统
一种不依赖热能的革命性微创外科技术，它在刀头前产生低温等离子体，并利用等离子体中高速运动的离子的动能打断靶组织的分子键，工作温度40-70℃，所以不但手术精度极高，而其热损伤深度远远小于传统电外科设备和激光设备。
由于刀头采用了专利双极结构，电场不进入病人体内，而且对组织的汽化作用被精确控制在刀头前端极薄的等离子层内，所以等离子刀的切割精度可以达到微米数量级。
等离子刀在汽化切割的同时即对小血管进行凝血，所以创面基本无血。
十
灌注系统
关节的灌注和扩张在整个关节镜操作过程中是必需的。
适当的扩张可推开滑膜皱折和视野内的其它软组织，扩大关节内的容积，提高关节镜的操作性。
灌注有空气和液体之分。
空气成像效果好，关节扩张快。
但气体更容易溢出而导致关节塌陷，关节内造成气泡影响观察，有皮下气肿及气体静脉栓塞的可能，极少使用。
液体要求无菌、对滑液无刺激、通视性能好、能够在其中进行基本操作、无全身及局部副作用，常用生理盐液或乳酸林格氏液。
灌注可直接经关节镜鞘或经髌上囊插入套管使用单独的入口。
高位灌注需要将液体袋放在关节平面以上1.5米的高度。
如果使用压力灌注系统，膝关节的扩张压力在60～80mmHg，肩关节的观察和止血最佳扩张压力应维持在收缩压以下30mmHg。
十一
关节镜系统的使用
首先要将镜头、光源线、摄像头连接好，开启光源、摄像系统及显示器；其次要调节微调，将图像调节至最清楚；最后要用白纱布对白，使其色彩自然。
十二
期望
关节镜的未来必定向更加可靠、更加简捷、更加灵活发展，这些更人性化的设计在方便医生的同时更造福了广大的关节伤病患者！
作者介绍：米琨。
