高层避难层设置要求

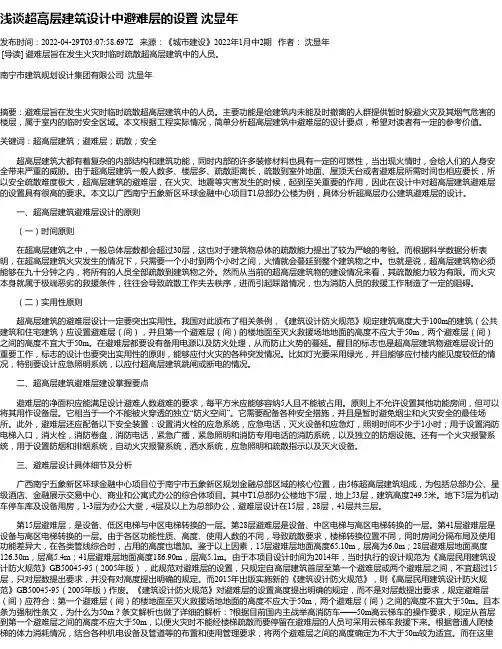

浅谈超高层建筑设计中避难层的设置沈显年
浅谈超高层建筑设计中避难层的设置沈显年发布时间：2022-04-29T03:07:58.697Z 来源：《城市建设》2022年1月中2期作者：沈显年[导读] 避难层旨在发生火灾时临时疏散超高层建筑中的人员。
南宁市建筑规划设计集团有限公司沈显年摘要：避难层旨在发生火灾时临时疏散超高层建筑中的人员。
主要功能是给建筑内未能及时撤离的人群提供暂时躲避火灾及其烟气危害的楼层，属于室内的临时安全区域。
本文根据工程实际情况，简单分析超高层建筑中避难层的设计要点，希望对读者有一定的参考价值。
关键词：超高层建筑；避难层；疏散；安全超高层建筑大都有着复杂的内部结构和建筑功能，同时内部的许多装修材料也具有一定的可燃性，当出现火情时，会给人们的人身安全带来严重的威胁。
由于超高层建筑一般人数多、楼层多、疏散距离长，疏散到室外地面、屋顶天台或者避难层所需时间也相应要长，所以安全疏散难度极大，超高层建筑的避难层，在火灾、地震等灾害发生的时候，起到至关重要的作用，因此在设计中对超高层建筑避难层的设置具有很高的要求。
本文以广西南宁五象新区环球金融中心项目T1总部办公楼为例，具体分析超高层办公建筑避难层的设计。
一、超高层建筑避难层设计的原则（一）时间原则在超高层建筑之中，一般总体层数都会超过30层，这也对于建筑物总体的疏散能力提出了较为严峻的考验。
而根据科学数据分析表明，在超高层建筑火灾发生的情况下，只需要一个小时到两个小时之间，火情就会蔓延到整个建筑物之中。
也就是说，超高层建筑物必须能够在九十分钟之内，将所有的人员全部疏散到建筑物之外。
然而从当前的超高层建筑物的建设情况来看，其疏散能力较为有限。
而火灾本身就属于极端恶劣的救援条件，往往会导致疏散工作失去秩序，进而引起踩踏情况，也为消防人员的救援工作制造了一定的阻碍。
（二）实用性原则超高层建筑的避难层设计一定要突出实用性。
我国对此颁布了相关条例，《建筑设计防火规范》规定建筑高度大于100m的建筑（公共建筑和住宅建筑）应设置避难层（间），并且第一个避难层（间）的楼地面至灭火救援场地地面的高度不应大于50m，两个避难层（间）之间的高度不宜大于50m。
超高层建筑避难层设计要点解析
超高层建筑避难层设计要点解析摘要：随着我国现代化建设发展，城市里高层建筑的数量迅速增加，超高层建筑也不断涌现。
由于高层建筑功能复杂，火灾危险性大，特别是超高层建筑，一旦发生火灾等紧急灾害情况，大楼内人员逃生所需时间较长，扑救难度也较大。
基于此，本文主要从避难层设计的概要出发，探讨了超高层建筑避难层设计的重点与要点，希望能够对建筑工程设计的从业人员起到一定的启发作用。
关键词：超高层建筑；避难层；设计要点引言：超高层建筑本身有着用地面积较少，空间造型较为丰富以及居住体验较为良好的优点。
但由于其本身的建筑规模较大，容纳的使用者数量较多，因此对于超高层建筑而言，其安全设计也就成为了越来越多人关注的重点内容，此时做好超高层建筑避难层的设计工作就显得尤为重要1、超高层建筑设置避难层的必要性所谓的避难层，一般来说是指超高层建筑之中，用来充当消防避难的楼层。
在我国的相关标准与规范要求之中，建筑物的高度超过100米以上之后，考虑到消防安全问题，就应该设计专供使用者疏散、逃生、避难的专用楼层。
根据科学研究表明，在一般情况下，想要使一个30层以上，每层容量在240人的高层建筑之中的人员全部疏散到安全距离至少需要七十分钟。
而在火灾发生的前提之下，人们在惊慌与烟气丛生的环境之下，需要更多的时间。
人们在惊慌失措的条件下，往往会导致疏散路线之中出现相互碰撞与踩踏的时间，不仅会延长疏散的时间，而且也会引起其他的安全事故。
因此，在火灾发生时，想要将超高层建筑之中的所有居住人员全部安全的疏散到室外是非常不现实的。
而避难层的设计不仅缩短了疏散的距离和时间，同时也减少了人们在疏散过程之中发生踩踏和相互碰撞的安全情况，提升了超高层建筑设计的安全系数。
2、超高层建筑避难层设计要点2.1避难层的位置设计在高度大于100m的公共建筑中，应设置避难层。
避难层应符合下列规定：第一个避难层的楼地面至灭火救援场地地面的高度不应大于50m，两个避难层之间的高度不宜大于50m。
超高层建筑避难层的设置要求
超高层建筑避难层的设置要求
超高层建筑的避难层设置要求如下：
1. 面积要求：避难层的面积应尽可能大，以容纳更多的人员。
一般要求不小于建筑总高的5%，以确保能够提供足够的空间
供人员避难。
2. 独立空间：避难层应该是一个独立的空间，与其他功能区域有明确的隔离。
它应该具备独立的出入口、通道、照明、通风等设施，以保证人员在避难层内的生活和工作条件。
3. 结构强度：避难层的结构必须具备足够的强度，能够承受可能的建筑震荡和其他外部冲击。
建筑物的主要承重结构应延伸到避难层，以确保其稳定性。
4. 防火防烟设计：避难层应设计为具有较高的防火和防烟性能，以保护人员的生命安全。
其中包括使用防火材料、设置消防设施、安装防烟排烟系统等。
5. 供水和排水：避难层应该有足够的供水和排水设备，以满足人员日常生活的需求。
这包括饮用水、卫生间、洗浴等设施。
6. 通信和电力：避难层应配备可靠的通信和电力设备，以确保人员能够及时联系外界，并提供照明、通风、空调等基本生活设施。
7. 逃生通道：避难层应设有多个逃生通道，以确保人员在紧急
情况下的安全疏散。
逃生通道要与其他区域保持独立，且设置有明显的标识和指示。
总体来说，超高层建筑的避难层设置要求综合考虑人员容纳、生活条件、安全防护等方面的要求，以确保人员在紧急情况下能够获得有效的保护和生存空间。
超高层建筑避难层设计要点
图1 剖面图个建筑的层高较高且人员较多，则一个避难层所保护的层足设计避难人数的要求，并宜按每1m2容纳5人计算。
《办公建筑设计标准》（J G J/T67—2019）中5.0.3的可按照每9m2容纳1人的标准来计算设计所需的避难人1 避难层位置计算办公人员数量规范要求避难区面积（m2）实际避难区面积（m2）2884-576.8619.822407--—481.4503.522407--—481.4726.111430——2避难层的平面设置避难层的功能分区主要可分为避难区、设备用房区和半室外平台区。
设备用房和管道井与避难区之间应采用耐火极限不低于3h的防火墙隔开（图2）。
从总体布局角度考虑，消防扑救场地位于建筑北侧，因此避难区和消防救援窗应与消防扑救场地相对应，以便在火灾发生时便于消防员进行救援。
设备用房区集中布置在非消防扑救场地一侧，按照规范要求，若避难层内设备用房需要492024.04 |50 | CHINA HOUSING FACILITIES图5 原施工图立面图图7 修改后立面图图8 修改后剖面图图6 修改后平面图图4 原施工图平面图图3 避难层典型不利剖面图2 避难层平面512024.04 |直接向避难区开门，则门与避难区出入口的距离不应小于5 m ，并且应采用甲级防火门，以避免设备用房发生危险时影响避难区的安全。
3避难层的剖面设置考虑到避难层包含设备用房功能，内部管线较为密集，特别是电气机房对净高有较高要求，因此本项目将11层、22层及33层避难层的层高分别定为4.8、5.5和5.4 m 。
在设备用房中，暖通加压进风机房、排烟机房等需要对外开设百叶窗，同时进风和排烟需要保持一定距离，导致避难层内的管线较多且分散。
经过管线综合布局后，确定了避难层的最小净高为2.4 m （图3）。
4避难层的立面设置超高层建筑的立面设计通常以竖向线条为主，以强调建筑的挺拔感。
然而，由于避难层内设有进排风机房等设施，外立面会出现横向百叶窗，这打破了竖向线条的连贯性，影响了建筑立面的视觉效果。

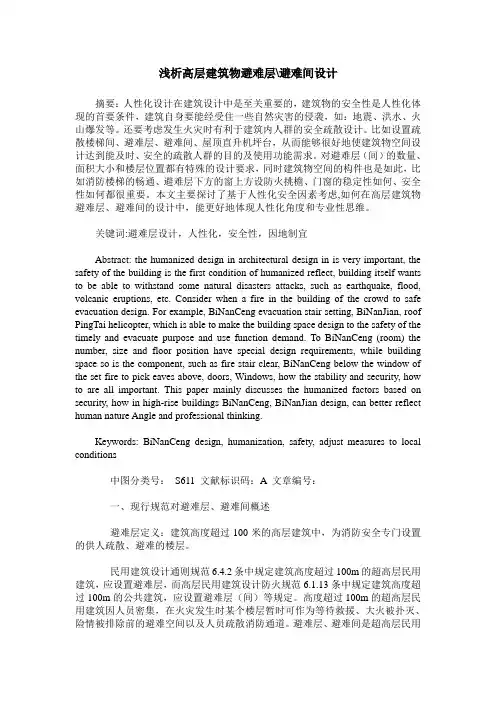

浅析高层建筑物避难层-避难间设计
浅析高层建筑物避难层\避难间设计摘要：人性化设计在建筑设计中是至关重要的，建筑物的安全性是人性化体现的首要条件，建筑自身要能经受住一些自然灾害的侵袭，如：地震、洪水、火山爆发等。
还要考虑发生火灾时有利于建筑内人群的安全疏散设计。
比如设置疏散楼梯间、避难层、避难间、屋顶直升机坪台，从而能够很好地使建筑物空间设计达到能及时、安全的疏散人群的目的及使用功能需求。
对避难层（间）的数量、面积大小和楼层位置都有特殊的设计要求，同时建筑物空间的构件也是如此，比如消防楼梯的畅通、避难层下方的窗上方设防火挑檐、门窗的稳定性如何、安全性如何都很重要。
本文主要探讨了基于人性化安全因素考虑,如何在高层建筑物避难层、避难间的设计中，能更好地体现人性化角度和专业性思维。
关键词:避难层设计，人性化，安全性，因地制宜Abstract: the humanized design in architectural design in is very important, the safety of the building is the first condition of humanized reflect, building itself wants to be able to withstand some natural disasters attacks, such as earthquake, flood, volcanic eruptions, etc. Consider when a fire in the building of the crowd to safe evacuation design. For example, BiNanCeng evacuation stair setting, BiNanJian, roof PingTai helicopter, which is able to make the building space design to the safety of the timely and evacuate purpose and use function demand. To BiNanCeng (room) the number, size and floor position have special design requirements, while building space so is the component, such as fire stair clear, BiNanCeng below the window of the set fire to pick eaves above, doors, Windows, how the stability and security, how to are all important. This paper mainly discusses the humanized factors based on security, how in high-rise buildings BiNanCeng, BiNanJian design, can better reflect human nature Angle and professional thinking.Keywords: BiNanCeng design, humanization, safety, adjust measures to local conditions中图分类号：S611 文献标识码：A 文章编号：一、现行规范对避难层、避难间概述避难层定义：建筑高度超过100米的高层建筑中，为消防安全专门设置的供人疏散、避难的楼层。
一级消防工程师考试：避难层、避难间-建筑防火及消防设施要求!
避难层、避难间-建筑防火及消防设施要求！避难层（间）的建筑防火及消防设施要求，以及避难区域与其他区域的关系，应结合规范条文和规范管理组的相关复函精神，综合处置。
本文要点：1、基本概念；2、为解决竖向疏散距离过长而设置的避难层（间）；3、高层病房楼、老年人照料设施的避难间。
文末附规范争议：1、建筑高度大于54m的住宅建筑，住宅每户设置的一定安全功能的房间，是否属于避难间？2、每个避难层（间）的人数，是按该避难层（间）以上所有楼层的使用人数计算，还是按该避难层与上一避难层之间楼层的使用人数计算？第一章基本概念避难层、避难间，是建筑内用于人员暂时躲避火灾及其烟气危害的楼层（房间）（2.1.13），通常存在以下两种情况：1、为解决人员竖向疏散距离过长而设置的避难层（间）：建筑高度超过100米的住宅建筑和公共建筑，应设置避难层，当需要避难的人数及其所需避难面积不需要整层面积时，可以采用该避难层的局部区域作为避难区，这个局部区域可称为避难间；2、一定条件下的高层病房楼和老年人照料设施，需要设置避难间。
以上两种情况的避难间，都是用于人员暂时躲避火灾及其烟气危害的房间，但要求差距甚大，分述如下：第二章为解决竖向疏散距离过长而设置的避难层（间）一、建筑高度大于100m的公共建筑和建筑高度大于100m的住宅建筑，应设置避难层。
第一个避难层（间）的楼地面至灭火救援场地地面的高度不应大于50m，两个避难层（间）之间的高度不宜大于50m。
建筑高度大于100m的建筑，使用人员多、竖向疏散距离长，因而人员的疏散时间长。
根据目前国内主战举高消防车—50m高云梯车的操作要求，规定从首层到第一个避难层之间的高度不应大于50m，以便火灾时不能经楼梯疏散而要停留在避难层的人员可采用云梯车救援下来。
同时，根据普通人爬楼梯的体力消耗情况，结合各种机电设备及管道等的布置和使用管理要求，将两个避难层之间的高度确定为不大于50m较为适宜。
二、避难层（间）的净面积应能满足设计避难人数避难的要求，并宜按5.0人/m²计算。
避难层设计规范
各设计单位、机关各有关业务处、各区（县）防火监督处（科）：为了适应本市城市建设和社会发展的需要，根据国家消防技术规范有关规定的精神，借鉴国外消防设计的成功经验和工程实例，针对建筑高度超过100m的建筑工程（以下简称超高层建筑）消防设计中遇到的问题，提出下列处理意见，请遵照执行。
一、关于避难层（间）的问题：1.1 通向避难层（间）的防烟楼梯间可不在避难层（间）分隔、同层错位或上下层断开，但应符合下列要求:1.1.1 楼梯间应开设直接进入避难层（间）的门；1.1.2 避难层（间）的门应为自行关闭的乙级防火门且朝避难层（间）方向开启;1.1.3 楼梯间内应设火灾事故应急照明，避难层楼层显示等灯光疏散指示标志，其地面最低照度不应低于5LX;1.1.4 楼梯间内应设置应急广播，在火灾发生时播报避难层（间）所处的楼层位置。
1.2 避难间附设在办公、客房等人员使用的楼层时，应符合下列要求：1.2.1 设置避难间的楼层不得设置歌舞娱乐游艺放映场所、商场等公众聚集场所、以及厨房等直接动用明火的场所；1.2.2 避难间与该楼层的其它房间之间应采用防火墙隔开，避难间除开向防烟楼梯间或其前室的门外，不得开设其他门洞。
1.3 当避难层兼作设备层时，其设置应符合下列要求：1.3.1 设备间、竖井与避难层之间应用防火墙或隔墙耐火极限不低于1h的走道隔开；1.3.2 除水泵房、供水管道外，其他管道、设备不应直接敷设在避难层;1.3.3 设备间的检查门应开向公共走道，不应直接开向避难层。
1.4 当利用裙房屋面设置避难层时，应符合下列要求：1.4.1 主楼面向裙房屋面一侧外墙不得设置玻璃幕墙；1.4.2 楼梯间通向避难层的走道应采用耐火极限不低于3h的实体墙分隔至楼板或梁底，开向走道的房间门不应超过3扇，且应设可自行关闭的甲级防火门，并向房间内开启。
1.5 其他防火措施应按国家标准《高层民用建筑设计防火规范》（GB50045-95）有关避难层的规定执行。
安全出口与避难层的设置要求
紧急疏散指示标识
安装位置
紧急疏散指示标识应安装在显眼的位置，如走廊 、楼梯转角等，以便人员快速识别。
清晰度
标识应清晰、简洁，易于理解，避免产生误导。
照明设备
在断电情况下，应配备应急照明设备，确保标识 的可见度。
紧急通讯与广播系统
01
通讯设备
在安全出口和避难层附近应设置 紧急通讯设备，如电话、对讲机 等，以便人员及时与外界联系。
有效。
避难层应设置紧急照明和疏散指 示标志，以确保疏散人员能够快
速找到安全出口。
避难层应设置防烟设备和排烟设 备，以防止烟雾进入避难层。
避难层管理要求
01
避难层应定期进行维护保养，确保设备完好有效。
02
避难层应定期进行消防安全检查，及时发现和消除 火灾隐患。
03
避难层应配备专业的消防管理人员，负责日常管理 和应急处置工作。
广播系统
02
03
覆盖范围
建立紧急广播系统，在紧急情况 下向人员发布疏散指令和相关信 息。
确保广播系统的覆盖范围能够覆 盖整个建筑物，以便所有人员都 能接收到疏散指令。
04
CATALOGUE
安全出口与避难层的使用和维护
使用规定
任何人员不得随意关闭安全出口或避难层，确保 其随时可用。
在紧急情况下，应遵循安全出口指示，迅速、有 序地撤离。
对于面积较大的房间，应适当增加安 全出口的数量，以便在紧急情况下快 速疏散人员。
安全出口位置要求
安全出口的位置应设置在靠近疏散路线的地方，方便人员快 速找到出口。
安全出口应避开阻碍物，确保人员在紧急情况下能够顺利通 过。
安全出口标识要求
安全出口标识应明显、易见，并保持 完好无损。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层避难层设置要求
1、避难层的设置，自高层建筑首层至第一个避难层或两个避难层之间，不宜超过15层。
2、通向避难层的防烟楼梯应在避难层分隔、同层错位或上下层断开，但人员均必须经避难层方能上下。
3、避难层的净面积应能满足设计避难人员避难的要求，并宜按5.00人/㎡计算。
4、避难层可兼作设备层，但设备管道宜集中布置。
5、避难层应设消防电梯出口。
6、避难层应设消防专线电话，并应设有消火栓和消防卷盘。
7、封闭式避难层应设独立的防烟设施。
8、避难层应设有应急广播和应急照明，其供电时间不应小于
1.00h，照度不应低于1.00lx。
9、应设有专用电话和火灾应急照明，其供电时间不应小于1.00h，并不小于正常照度的50%。
10、避难层必须设置消火栓和自动喷水灭火系统。
