改良西门子法工艺流程图
改良西门子法多晶硅生产技术详解
近年来，多晶硅产业之所以迅猛发展，主要受益于改良西门子法技术的进步，具体技术主要体现在化学气相沉积反应器的不断创新，能适应不断扩大生产的需要；冷氢化工艺的发展，使生产过程物料循环回收利用系统进一步完善；系统得到进一步优化，生产体系物料的技术集成不断提高，使工厂能实现更大的生产规模，建设投资和生产成本不断降低。
瓦克公司在一篇50年发展多晶硅生产的纪念性文章中，总结出企业发展的两点关键经验：首先是得益于50多年CVD反应器技术不断进步和创新；其次是生产体系物料的技术集成、综合利用的逐步完善。
1）CVD技术CVD反应炉的生产技术不断创新，生产能力不断扩大，是西门子法生产多晶硅技术得以发展的最重要因素。
钟罩式棒状载体CVD反应器因发源于德国西门子公司而闻名，用于三氯氢硅还原反应的被称为三氯氢硅西门子技术，用于硅烷分解的被称为硅烷西门子技术。
早期德国西门子公司与Wacker公司合作，为西门子公司生产硅整流器研发多晶硅原料，使用硅粉和HCl合成三氯氢硅，提纯后再以氢还原三氯氢硅生成多晶硅，使用石英玻璃CVD反应器。
后期随着材料技术的进步和降本降耗的需要，逐渐发展到金属钟罩炉、不锈钢钟罩炉，还原炉里面的棒数也逐渐从1对棒、3对棒逐渐提升到36对棒以上的大型还原炉。
图为不同年代的主流还原炉年产量情况，从图中可以看出，还原炉产量已从1975年的单炉40吨/年，提升至2015年的500吨/年，48对棒的还原炉年产能更是达到600吨的水平。
多对棒常压还原炉的使用。
进入20世纪70年代，部分企业开始想方设法地提高单炉产量，基于压力安全等方面的考虑，日本多晶硅公司研发了大型常压还原炉，以降低电耗生产能耗。
运行实践证明，多对棒还原炉与少对棒还原炉相比具有明显的节能效果，且相同生产规模的厂房面积减少，与之配套的辅助工艺设备、电气设备、工艺管线和阀门均相应减少，采用多对棒还原炉可以降低建设投资，也可以减少操作人员数量。
其中以三菱公司为代表采用96根硅棒以上的大型常压还原炉为例，炉产量达到5吨/炉，使还原电耗水平由150～200kW·h/kg-Si降到约80kW·h/kg-Si，技术进步较明显。
改良西门子法生产多晶硅工艺流程
改良西门子法生产多晶硅工艺流程1. 氢气制备与净化工序在电解槽内经电解脱盐水制得氢气。
电解制得的氢气经过冷却、分离液体后，进入除氧器，在催化剂的作用下，氢气中的微量氧气与氢气反应生成水而被除去。
除氧后的氢气通过一组吸附干燥器而被干燥。
净化干燥后的氢气送入氢气贮罐，然后送往氯化氢合成、三氯氢硅氢还原、四氯化硅氢化工序。
电解制得的氧气经冷却、分离液体后，送入氧气贮罐。
出氧气贮罐的氧气送去装瓶。
气液分离器排放废吸附剂，氢气脱氧器有废脱氧催化剂排放，干燥器有废吸附剂排放，均由供货商回收再利用。
2. 氯化氢合成工序从氢气制备与净化工序来的氢气和从合成气干法分离工序返回的循环氢气分别进入本工序氢气缓冲罐并在罐内混合。
出氢气缓冲罐的氢气引入氯化氢合成炉底部的燃烧枪。
从液氯汽化工序来的氯气经氯气缓冲罐，也引入氯化氢合成炉的底部的燃烧枪。
氢气与氯气的混合气体在燃烧枪出口被点燃，经燃烧反应生成氯化氢气体。
出合成炉的氯化氢气体流经空气冷却器、水冷却器、深冷却器、雾沫分离器后，被送往三氯氢硅合成工序。
为保证安全，本装置设置有一套主要由两台氯化氢降膜吸收器和两套盐酸循环槽、盐酸循环泵组成的氯化氢气体吸收系统，可用水吸收因装置负荷调整或紧急泄放而排出的氯化氢气体。
该系统保持连续运转，可随时接收并吸收装置排出的氯化氢气体。
为保证安全，本工序设置一套主要由废气处理塔、碱液循环槽、碱液循环泵和碱液循环冷却器组成的含氯废气处理系统。
必要时，氯气缓冲罐及管道内的氯气可以送入废气处理塔内，用氢氧化钠水溶液洗涤除去。
该废气处理系统保持连续运转，以保证可以随时接收并处理含氯气体。
3. 三氯氢硅合成工序原料硅粉经吊运，通过硅粉下料斗而被卸入硅粉接收料斗。
硅粉从接收料斗放入下方的中间料斗，经用热氯化氢气置换料斗内的气体并升压至与下方料斗压力平衡后，硅粉被放入下方的硅粉供应料斗。
供应料斗内的硅粉用安装于料斗底部的星型供料机送入三氯氢硅合成炉进料管。
改良西门子法多晶硅生产工艺关键设备
改良西门子法多晶硅生产工艺关键设备郭丹;王恩俊;武锦涛;王泽武;银建中【摘要】随着人们对太阳能资源的开发和深入研究，作为其原材料供给的多晶硅行业也得到迅猛发展。
在对多晶硅生产工艺改进的同时，其生产设备也得到相应的改进和更新。
就改良西门子法多晶硅生产过程中的不同工序和不同工艺的主要生产设备进行探讨，比较其优缺点，并介绍相应的改进方法以获得更优的生产效率。
%Along with development and further research of solar energy resources, the polysilicon industry as the supplier of the raw materials has gained rapid development. The polysilicon production process is continuously improved, at the same time the corresponding equipments get improvement and innovation. In this paper, main production equipments of different processes with modified siemens method were introduced, and their merits and demerits were also compared. At last, the improvements were put forward as to get higher efficiency.【期刊名称】《当代化工》【年(卷),期】2013(000)007【总页数】6页(P912-916,966)【关键词】太阳能级多晶硅;改良西门子法;生产设备;节能高效【作者】郭丹;王恩俊;武锦涛;王泽武;银建中【作者单位】大连理工大学化工机械学院，辽宁大连 116024;大连理工大学化工机械学院，辽宁大连 116024;大连理工大学化工机械学院，辽宁大连 116024;大连理工大学化工机械学院，辽宁大连 116024;大连理工大学化工机械学院，辽宁大连 116024【正文语种】中文【中图分类】TQ127.2进入21世纪，能源问题越来越多的得到人们的广泛关注。
多晶硅生产工艺—西门子法

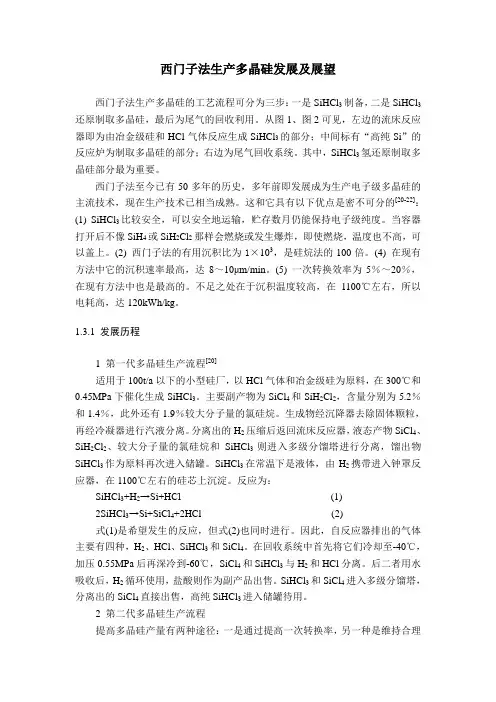

西门子法生产多晶硅发展及展望西门子法生产多晶硅的工艺流程可分为三步：一是SiHCl3制备，二是SiHCl3还原制取多晶硅，最后为尾气的回收利用。
从图1、图2可见，左边的流床反应器即为由冶金级硅和HCl气体反应生成SiHCl3的部分；中间标有“高纯Si”的反应炉为制取多晶硅的部分；右边为尾气回收系统。
其中，SiHCl3氢还原制取多晶硅部分最为重要。
西门子法至今已有50多年的历史，多年前即发展成为生产电子级多晶硅的主流技术，现在生产技术已相当成熟。
这和它具有以下优点是密不可分的[20-22]：(1) SiHCl3比较安全，可以安全地运输，贮存数月仍能保持电子级纯度。
当容器打开后不像SiH4或SiH2Cl2那样会燃烧或发生爆炸，即使燃烧，温度也不高，可以盖上。
(2) 西门子法的有用沉积比为1×103，是硅烷法的100倍。
(4) 在现有方法中它的沉积速率最高，达8～10μm/min。
(5) 一次转换效率为5％～20％，在现有方法中也是最高的。
不足之处在于沉积温度较高，在1100℃左右，所以电耗高，达120kWh/kg。
1.3.1 发展历程1 第一代多晶硅生产流程[20]适用于100t/a以下的小型硅厂，以HCl气体和冶金级硅为原料，在300℃和0.45MPa下催化生成SiHCl3。
主要副产物为SiCl4和SiH2Cl2，含量分别为5.2％和1.4％，此外还有1.9％较大分子量的氯硅烷。
生成物经沉降器去除固体颗粒，再经冷凝器进行汽液分离。
分离出的H2压缩后返回流床反应器，液态产物SiCl4、SiH2Cl2、较大分子量的氯硅烷和SiHCl3则进入多级分馏塔进行分离，馏出物SiHCl3作为原料再次进入储罐。
SiHCl3在常温下是液体，由H2携带进入钟罩反应器，在1100℃左右的硅芯上沉淀。
反应为：SiHCl3+H2→Si+HCl (1)2SiHCl3→Si+SiCl4+2HCl(2)式(1)是希望发生的反应，但式(2)也同时进行。
改良西门子法制备高纯多晶硅料
主讲人：廖卫兵教授 单 位：新余高等专科校
纲要
硅的化学提纯 高纯多晶硅硅料主要生产方法 改良西门子法 改良西门子法的关键技术
1.1 硅的化学提纯
对于太阳电池，多晶硅的纯度一般要求在6N （99.9999%）以上。到目前为止，都是利用 化学提纯技术，将冶金级硅（95%—99%）进 一步提纯，得到高纯多晶硅。
所谓硅的化学提纯是将硅用化学方法转化为中 间化合物，再将中间化合物提纯至所需的纯度， 然后再还原成高纯硅。
1.1 硅的化学提纯
硅的化学提纯主要包括三个步骤：
1
中间化合物的 形成。
2
中间化合物的 分离和提纯。
3
中间化合物被 还原或被分解 成高纯硅。
1.2 高纯多晶硅硅料主要生产方法
根据中间化合物的不同，化学提纯多晶硅可分为不同的 技术路线。目前，在工业中广泛应用的技术主要有：
三氯氢硅氢还原法 （西门子法）
硅烷热分解法
四氯化硅氢还原法
经过化学提纯得到的高
纯多晶硅的基硼浓度应 小于0.05ppba，基磷 浓度小于0.15ppba， 碳浓度小于0.1ppma， 金属杂质浓度小于 1.0ppba。
1.3 改良西门子法
三氯氢硅氢还原法于1954年由西门子公司研究成功， 因此又称为西门子法，是广泛采用的高纯多晶硅制备 技术，国际上生产高纯多晶硅的主要大公司都采用该 技术，包括瓦克、海姆洛克和德山。
对环境不产生污染（三氯氢硅和四氯化硅均有腐蚀性）。
知识回顾 Knowledge Review
祝您成功！
改良西门子法——为闭环式三氯氢硅氢还原法。在西门 子法工艺的基础上，通过增加还原尾气干法回收系统， 四氯化硅氢化工艺，实现了闭路循环。改良西门子法包 括5个主要环节：三氯氢硅合成，三氯氢硅精馏提纯， 三氯氢硅的氢还原，尾气的回收和四氯化硅的氢化分离；
改良西门子法
改良西门子法多晶硅生产的西门子工艺，其原理就是在1100℃左右的高纯硅芯上用高纯氢还原高纯三氯氢硅，生成多晶硅沉积在硅芯上。
改良西门子工艺是在传统西门子工艺的基础上，同时具备节能、降耗、回收利用生产过程中伴随产生的大量H2、HCI、SiCI4等副产物以及大量副产热能的配套工艺。
目前世界上绝大部分厂家均采用改良西门子法生产多晶硅。
1、改良西门子法是目前主流的生产方法多晶硅是由硅纯度较低的冶金级硅提炼而来，由于各多晶硅生产工厂所用主辅原料不尽相同，因此生产工艺技术不同；进而对应的多晶硅产品技术经济指标、产品质量指标、用途、产品检测方法、过程安全等方面也存在差异，各有技术特点和技术秘密，总的来说，目前国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化床法。
改良西门子法是目前主流的生产方法，采用此方法生产的多晶硅约占多晶硅全球总产量的85％。
但这种提炼技术的核心工艺仅仅掌握在美、德、日等7家主要硅料厂商手中。
这些公司的产品占全球多晶硅总产量的90%，它们形成的企业联盟实行技术封锁，严禁技术转让。
短期内产业化技术垄断封锁的局面不会改变。
在未来15-20年内，采用改良西门子法工艺投产多晶硅的资金将超过1,000亿美元，太阳能级多晶硅的生产将仍然以改良西门子法为主，改良西门子法依然是目前生产多晶硅最为成熟、最可靠、投产速度最快的工艺，与其他类型的生产工艺处于长期的竞争状态，很难相互取代。
尤其对于中国的企业，由于技术来源的局限性，选择改良西门子法仍然是最现实的作法。
在目前高利润的状况下，发展多晶硅工艺有一个良好的机遇，如何改善工艺、降低单位能耗是我国多晶硅企业未来所面临的挑战。
2、西门子改良法生产工艺如下：这种方法的优点是节能降耗显著、成本低、质量好、采用综合利用技术，对环境不产生污染，具有明显的竞争优势。
改良西门子工艺法生产多晶硅所用设备主要有：氯化氢合成炉，三氯氢硅沸腾床加压合成炉，三氯氢硅水解凝胶处理系统，三氯氢硅粗馏、精馏塔提纯系统，硅芯炉，节电还原炉，磷检炉，硅棒切断机，腐蚀、清洗、干燥、包装系统装置，还原尾气干法回收装置；其他包括分析、检测仪器，控制仪表，热能转换站，压缩空气站，循环水站，变配电站，净化厂房等。
改良西门子法工艺简介及各工段取样项目介绍共42页文档
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。
55、 为 中 华 之 崛起而 读书。 ——周 恩来
改良西门子法工艺简介及各 工段取样项目介绍
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 的牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
西门子法生产多晶硅工艺流程简介
西门子法生产多晶硅工艺流程简介1. 氢气制备与净化工序在电解槽内经电解脱盐水制得氢气。
电解制得的氢气经过冷却、分离液体后，进入除氧器，在催化剂的作用下，氢气中的微量氧气与氢气反应生成水而被除去。
除氧后的氢气通过一组吸附干燥器而被干燥。
净化干燥后的氢气送入氢气贮罐，然后送往氯化氢合成、三氯氢硅氢还原、四氯化硅氢化工序。
电解制得的氧气经冷却、分离液体后，送入氧气贮罐。
出氧气贮罐的氧气送去装瓶。
气液分离器排放废吸附剂，氢气脱氧器有废脱氧催化剂排放，干燥器有废吸附剂排放，均由供货商回收再利用。
2. 氯化氢合成工序从氢气制备与净化工序来的氢气和从合成气干法分离工序返回的循环氢气分别进入本工序氢气缓冲罐并在罐内混合。
出氢气缓冲罐的氢气引入氯化氢合成炉底部的燃烧枪。
从液氯汽化工序来的氯气经氯气缓冲罐，也引入氯化氢合成炉的底部的燃烧枪。
氢气与氯气的混合气体在燃烧枪出口被点燃，经燃烧反应生成氯化氢气体。
出合成炉的氯化氢气体流经空气冷却器、水冷却器、深冷却器、雾沫分离器后，被送往三氯氢硅合成工序。
为保证安全，本装置设置有一套主要由两台氯化氢降膜吸收器和两套盐酸循环槽、盐酸循环泵组成的氯化氢气体吸收系统，可用水吸收因装置负荷调整或紧急泄放而排出的氯化氢气体。
该系统保持连续运转，可随时接收并吸收装置排出的氯化氢气体。
为保证安全，本工序设置一套主要由废气处理塔、碱液循环槽、碱液循环泵和碱液循环冷却器组成的含氯废气处理系统。
必要时，氯气缓冲罐及管道内的氯气可以送入废气处理塔内，用氢氧化钠水溶液洗涤除去。
该废气处理系统保持连续运转，以保证可以随时接收并处理含氯气体。
3. 三氯氢硅合成工序原料硅粉经吊运，通过硅粉下料斗而被卸入硅粉接收料斗。
硅粉从接收料斗放入下方的中间料斗，经用热氯化氢气置换料斗内的气体并升压至与下方料斗压力平衡后，硅粉被放入下方的硅粉供应料斗。
供应料斗内的硅粉用安装于料斗底部的星型供料机送入三氯氢硅合成炉进料管。
