地下管线探测作业指导书
地下管线探测作业指导书

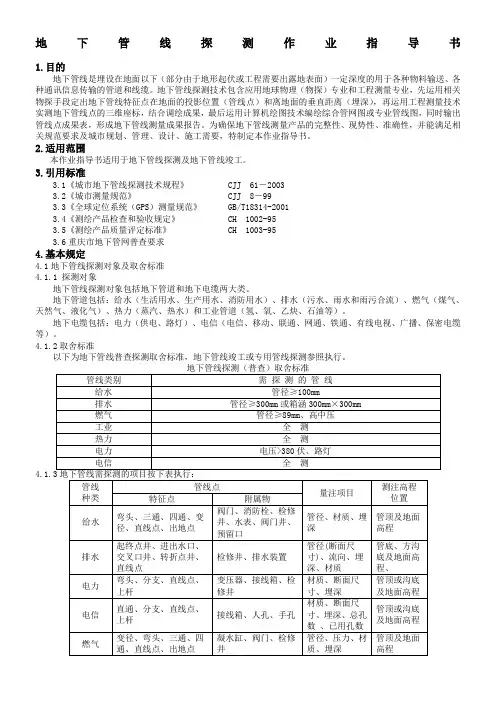

地下管线探测作业指导书1.目的地下管线是埋设在地面以下(部分由于地形起伏或工程需要出露地表面)一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。
地下管线探测技术包含应用地球物理(物探)专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置(管线点)和离地面的垂直距离(埋深),再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告。
为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书。
2.适用范围本作业指导书适用于地下管线探测及地下管线竣工。
3.引用标准3.1《城市地下管线探测技术规程》 CJJ 61-20033.2《城市测量规范》 CJJ 8-993.3《全球定位系统(GPS)测量规范》 GB/T18314-20013.4《测绘产品检查和验收规定》 CH 1002-953.5《测绘产品质量评定标准》 CH 1003-953.6重庆市地下管网普查要求4.基本规定4.1地下管线探测对象及取舍标准4.1.1 探测对象地下管线探测对象包括地下管道和地下电缆两大类。
地下管道包括:给水(生活用水、生产用水、消防用水)、排水(污水、雨水和雨污合流)、燃气(煤气、天然气、液化气)、热力(蒸汽、热水)和工业管道(氢、氧、乙炔、石油等)。
地下电缆包括:电力(供电、路灯)、电信(电信、移动、联通、网通、铁通、有线电视、广播、保密电缆等)。
4.1.2取舍标准以下为地下管线普查探测取舍标准,地下管线竣工或专用管线探测参照执行。
4.2地下管线探测的精度执行CJJ61-2003《城市地下管线探测规程》规定的标准。
1.隐蔽管线点的探查精度:平面位置限差:δts=0.10h;埋深限差:δth=0.15h ;(式中h 为地下管线中心埋深,单位为cm,当h<100cm时,则以100cm代入计算)。
地下管线探测作业指导介绍模板之欧阳学创编

地下管线探测作业指导书1. 地下管线普查基本技术要求1.1 地下管线点探查精度地下管线点探查精度1.2 地下管线点测量精度地下管线点测量精度1.3 地下管线图测绘精度实际管线的线位与邻近的地上建筑物、构筑物及相邻管线的间距中误差不应大于图上±0.5mm。
2. 地下管线调查地下管线调查应在地下管线现况调绘图所标示各类地下管线位置的基础上,通过对所出露的地下管线及附属设施按下表的调查项目要求详细核查地下管线及其附属物的各属性,做好记录和量测。
注:表中“△”为调查项目。
2.1管线点埋深测量的具体要求1)管线点埋深宜采用经检验的钢尺直接开井量测,不能用钢尺直接量测时,应采用L尺在地面进行量测,L 尺的长轴方向应保持与地面线垂直,读数时应在地面拉水平线,水平线与L尺长轴方向的交点即为读数起始位置;2)管线点深度的计量单位为m,读数时精确到小数点后两位。
埋深位置应为阀门与主管接合处;3)当检查井被掩埋物、淤泥等覆盖(包括给水管线的阀门手孔、煤气管线的抽水缸等),不能直接量测埋深时,应采用仪器探测、打样洞等方法查明地下管线的埋深。
4)偏距量测宜用十字形井中器套卡在打开井盖的井口上,十字交叉点即为井口中心,交叉点挂钩悬一垂球,用尺量出垂球至管道中心线的水平垂距,即为偏距。
2.2 管线规格测量的具体要求1)管线规格用钢卷尺下井量测。
电缆管块或管组的计量单位用mm表示。
2)圆形断面量测其内径;排水管沟量测矩形断面内壁的宽和高;电缆沟道量测沟道断面内壁的宽和高;电缆管块或电缆管组量测其外包尺寸的宽和高;地下综合管廊(沟)量测矩形断面内壁的宽和高;直埋电缆的管线规格用条数表示;3)量测结果应与地下管线现状调绘图进行对照,当两者不一致时,应以实地量测内容为准;4)同一规格的地下管线其管线规格记录应统一。
5)地下管道和以管块、管组形式埋设的电力、电信电缆应查明管道或管块、套管的材质。
材质的记录应采用中文全称。
6)埋设于地下管沟或管组、管块中的电力或电信电缆,宜查明电缆的根数或管组、管块孔数。
(完整版)地下管线探测作业指导书

地下管线探测作业指导书1.地下管线普查基本技术要求1.1地下管线点探查精度。
地下管线调查应在地下管线现况调绘图所标示各类地下管线位置的基础上,通过对所出露的地下管线及附属设施按下表的调查项目要求详细核查地下管线及其附属物的各属性,做好记录和量测。
L尺在地L尺长轴,不能1)管线规格用钢卷尺下井量测。
电缆管块或管组的计量单位用mm表示。
2)圆形断面量测其内径;排水管沟量测矩形断面内壁的宽和高;电缆沟道量测沟道断面内壁的宽和高;电缆管块或电缆管组量测其外包尺寸的宽和高;地下综合管廊(沟)量测矩形断面内壁的宽和高;直埋电缆的管线规格用条数表示;3)量测结果应与地下管线现状调绘图进行对照,当两者不一致时,应以实地量测内容为准;4)同一规格的地下管线其管线规格记录应统一。
5)地下管道和以管块、管组形式埋设的电力、电信电缆应查明管道或管块、套管的材质。
材质的记录应采用中文全称。
6)埋设于地下管沟或管组、管块中的电力或电信电缆,宜查明电缆的根数或管组、管块孔数。
2.3应当查明的建(构)筑物和管线点明显管线点和新建管线点应按下表所示内容查明管线上的建(构)筑物和管线点。
地下管线探查查明与测注的项目2.4实地调查中对特殊情况的处理1)压力井、沉井、电力、电信、电话、倒虹吸等大井(1m×1m以上)应实测井的范围,其管线点应设在管线进、出井的实际位置;2)在管线的变坡或变径处,如果坡度和直径是渐变的,则应在变化的起点和终点分别设置管线点。
管线点间距小于75米,当管线长度超过75米无特征点时,在其直线段上增设直线点,以控制管线走向。
3.不同专业地下管线探查ABCD3.112345673.21)探查的主要方法地下管线探查物探方法主要包括被动源法和主动源法,被动源法包括工频法、甚低频法等;主动源法包括直接法、感应法、夹钳法等。
我们一般采用的是主动源法。
①工频法利用载流输电电缆中所载有的50~60Hz交变电流所产生的工频信号或金属管线感应电流所产生的电磁场进行管线探测。
地下管线探测仪使用说明操作作业指导书

地下管线探测仪使用说明操作作业指导书一、前言地下管线探测仪是一种用于检测地下管线的工具,广泛应用于城市建设、道路施工、电力维护等领域。
本指导书将详细介绍地下管线探测仪的使用方法及操作注意事项,帮助用户正确使用和操作该设备。
二、设备介绍1. 外观特征:地下管线探测仪外观小巧便携,手持式设计,方便携带和操作。
设备主体采用工程塑料材质,具有防护性能和耐用性。
2. 功能特点:地下管线探测仪可通过地下电磁辐射信号检测地下金属管线的位置和深度,并通过声音或指示灯的形式进行提示。
该设备具有定位准确、操作简单、性能稳定的特点。
三、使用方法1. 准备工作a. 根据需要选择合适的检测模式:水平扫描、垂直扫描或斜向扫描。
b. 将电池或充电电源正确安装至设备,并确保电量充足。
c. 检查设备各部件的连接是否牢固,是否有损坏。
2. 探测操作a. 打开地下管线探测仪的电源,确认设备启动正常。
b. 将设备置于地面,并按压探测按钮开始进行探测。
c. 设备探测到地下金属管线时,会通过声音或指示灯的形式进行提示,用户应及时停止探测,并记录当前位置和深度。
3. 实时定位a. 在探测过程中,可通过实时定位功能调整探测的位置和深度。
b. 通过控制仪器的旋钮,可以实时改变探测范围。
c. 根据实时定位结果,可确定金属管线的准确位置。
4. 安全注意事项a. 严禁在未经探测的情况下进行地面工作,以免损坏地下管线。
b. 在使用设备时,应注意周围环境的安全,并避免碰撞、摔落等意外情况。
c. 不要将设备暴露在高温、潮湿或腐蚀性环境中,以免损坏设备的功能和性能。
四、维护保养1. 设备保养a. 定期清洁设备外壳,确保没有灰尘、泥沙等杂物进入设备内部。
b. 不可随意拆卸设备,以免影响设备的正常工作。
2. 电池维护a. 如使用电池作为电源,请及时更换电池,避免电量不足导致设备不能正常工作。
b. 不要将电池暴露在高温或火源附近,以免发生火灾或爆炸。
3. 设备存放a. 长期不用时,应将设备存放在干燥、通风的地方,避免受潮和损坏。
地下管线探测仪使用说明操作作业指导书

地下管线探测仪使用说明操作作业指导书SENNR系列地下管线探测仪发射机的信号施加方法共有3种工作方式:直连法,耦合法,感应法。
SENNR型管线探测仪接收机也有3种工作模式:波峰法、波谷法、A字架。
下面所述接收机均在波峰模式下进行。
我下面做一下简单的介绍。
1 直连法:直连法是直接将发射机发出的信号施加到被测管线上。
在使用这种方法查找目标管线时,可以运用发射机上的2种频率:音频和射频。
它们的区别是音频信号的频率低,衰减慢,传输距离远,它的辐射能力小,穿透能力弱,从而不容易串线;而射频信号频率高,穿透能力强、辐射能力好,但是含有高频成分较多,衰减较快,传输距离较近。
在查找时,就要灵活应用这两种频率的特点。
在使用过程中,如果远端接地,回路电阻小,就用音频来查找目标管线;回路电阻较大时,想办法改善接地状况来减小回路电阻;如管线探测仪果远端受某种原因的限制不能接地,或者接地经处理后回路电阻仍然较大,还有就是管线中有接头、绝缘物等等时,那就需要用射频信号来查找。
(发射机上有回路电阻显示大于2000了就说明回路电阻有些大)2 耦合法:有的时候受环境或情况限制,(如电缆带电运行等)不能直接将信号施加到目标管线上时,我们就要用这种方法。
这种方法就是发射机通过偶合夹钳将信号施加到被测管线上。
在使用这种方法时使用者一定要注意,钳口要完全闭和,使用音频频率。
由于是这种频率,它的穿透能力弱一些,所以要求回路电阻要低,这样就要使目标管线两端接地。
使用者在查找之前,先要弄明白目标管线是否两端都接地,或者是中间有无接头、绝缘物等等。
注意在选择夹钳放置点的时候,切勿将夹钳放置在管线端头处,尽量离管线端头远些。
3 感应法:这种方法只能用射频信号,因为它的辐射广,穿透能力强。
使用时,先要调整好发射机和接收机之间的距离,因为在这种方法中,发射机发射的是一个面状的射频信号,这样空气中也会有发射机发出的信号,为了避免接收机直接接收到空气中的射频信号,所以就要先调整好两者之间的距离。
地下管线探测仪操作指导书

地下管线探测仪操作指导书Hessen was revised in January 2021地下管线探测仪操作指导书1 简介目前地下管线探测主要方法有电磁感应探测和雷达探测,在实际应用中多数是电磁感应探测(如:RD4000)。
电磁感应地下管线探测仪是由一台发射机和一台接收机组成。
它用于地下金属管线路由精确定位、深度测量和长距离管线的追踪。
采用双水平线圈和垂直线圈电磁技术,具有测量目标管线电流强度和电流方向的功能,提高了管线仪定位的精度和对目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
以RD4000为例介绍探测仪的原理方法及使用。
深度测量所得深度值是接收机底端到管线中心的距离。
2地下管线探测仪的原理及其探测方法探测原理地下管线探测仪使用的是电磁感应法。
用管线仪的发射机在地下管线上施加一个交变电流信号I。
这个电流信号在管线向前传输的过程中,会在管线周围产生一个交变的磁场。
其大小为I=K*I/R,方向为等势圆周上的切线方向。
将这个磁场分解为一个水平方向的磁场分量和一个垂直方向的磁场分量。
通过矢量分解可知,在目标管线的正上方时水平分量为最大,垂直分量为最小,而且它们的大小都与管线的位置和深度呈一定的比例关系。
因此,用管线探测仪接收机里的双水平天线和垂直天线分别测量其水平分量和垂直分量的大小,就能准确地对地下管线进行定位和测深。
探测方法地下管线探测仪有无源和有源两种工作方式。
无源工作方式用来搜索一个区域内未知的电力电缆及其它一些能主动向外辐射信号的管线。
不需要发射机对目标管线施加信号。
有电力(Power)和无线电(Radio)两种模式。
将接收机调到这两种工作模式,调节灵敏度,得到合适的读数,提着接收机在区域内进行网格搜索,并使机身面与移动方向成直线且尽可能与通过的管线呈90°,接收机有响应显示时,则表示有管线存在。
有源工作方式用来追踪和定位由发射机施加到目标管线上的信号,从而对管线进行定位和测深。
地下管线探测作业规程指导指导方案

精心整理地下管线探测作业指导书1.目的地下管线是埋设在地面以下(部分由于地形起伏或工程需要出露地表面)一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。
地下管线探测技术包含应用地球物理(物探)专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置(管线点)和离地面的垂直距离(埋深),再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告。
为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书。
2.适用范围3.4.4.14.2地下管线探测的精度执行CJJ61-2003《城市地下管线探测规程》规定的标准。
1.隐蔽管线点的探查精度:平面位置限差:δts=0.10h;埋深限差:δth=0.15h ;(式中h 为地下管线中心埋深,单位为cm,当h<100cm时,则以100cm代入计算)。
2.地下管线点的测量精度:平面位置中误差ms不得大于±5cm高程测量中误差mh不得大于±3cm3.4.地下管线图测绘精度:。
4.3地下管线测量采用的坐标系统要求及高程系统。
5.工作程序和要求5.1资料收集1.2.3.4.5.6.5.2 踏勘1.2.3.5.3记录和量测。
打开所有检修井,查明每条管、埋深(地下沟道或自流的地下管道应量测其内底埋深;有压力的地下管道应量测其外顶埋深;直埋电缆或管块应量测其外顶埋深,沟道应量测其内底埋深;地下隧道或顶管工程施工现场的地下管线应量测其外底埋深;量测所有检修井的井底埋深。
即给水、燃气、电信及管埋电力管线:检修井、阀门等附属物井深量测到井底,线深量测至管顶;隐蔽点埋深、线深量测至管顶)。
当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时,应以管线在地面的投影位置设置管线点,窨井作为专业管线附属物。
地下管线探测作业指导书

地下管线探测作业指导书一、任务背景及目的地下管线探测作业是为了确认地下管线的准确位置和布局,以避免在施工过程中对地下管线造成损坏或事故发生。
本指导书旨在提供一套标准的作业流程和操作规范,确保地下管线探测作业的安全、高效和准确性。
二、作业前准备1. 确认作业区域:根据施工图纸和相关资料,确定需要进行管线探测的区域范围,并进行标记。
2. 收集相关资料:收集与作业区域相关的地下管线图纸、管线材质和深度等信息。
3. 确定探测方法:根据作业区域的特点和管线类型,选择合适的探测方法,如地磁法、电磁法或地雷达等。
4. 准备探测设备:确保探测设备完好,包括仪器、探头、电缆等,并进行必要的校准和检测。
5. 制定作业计划:根据作业区域的大小和复杂程度,制定详细的作业计划,包括作业时间、人员配备和作业顺序等。
三、作业流程1. 施工现场准备:a. 确保作业区域的安全:清除作业区域内的障碍物和杂物,确保作业人员的安全。
b. 标记地下管线位置:根据地下管线图纸,使用标志物或标线将地下管线的位置标记出来,便于后续探测操作。
2. 探测设备设置:a. 根据作业计划,将探测设备放置在合适的位置,确保设备能够覆盖到作业区域内的所有地下管线。
b. 连接电源和信号线:将探测设备与电源和信号线连接,并进行必要的测试和校准。
3. 探测操作:a. 按照作业计划,由专业人员操作探测设备进行探测。
b. 根据探测设备的指示,逐步扫描作业区域,记录探测到的地下管线的位置和深度。
c. 注意观察设备显示的数据,并及时调整设备的设置和位置,以确保探测结果的准确性。
4. 数据处理与分析:a. 将探测到的地下管线数据进行整理和记录,包括管线类型、位置、深度等信息。
b. 利用专业的数据处理软件对数据进行分析和处理,生成管线布局图和报告。
5. 结果报告:a. 根据数据分析结果,编制管线布局图和报告。
b. 报告中应包括作业区域的地下管线布局图、管线类型、深度、安全距离等信息,以及可能存在的风险和建议措施。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
地下管线探测作业指导书1.地下管线普查基本技术要求1.1地下管线点探查精度。
地下管线调查应在地下管线现况调绘图所标示各类地下管线位置的基础上,通过对所出露的地下管线及附属设施按下表的调查项目要求详细核查地下管线及其附属物的各属性,做好记录和量测。
L尺在地L尺长轴,不能1)管线规格用钢卷尺下井量测。
电缆管块或管组的计量单位用mm表示。
2)圆形断面量测其内径;排水管沟量测矩形断面内壁的宽和高;电缆沟道量测沟道断面内壁的宽和高;电缆管块或电缆管组量测其外包尺寸的宽和高;地下综合管廊(沟)量测矩形断面内壁的宽和高;直埋电缆的管线规格用条数表示;3)量测结果应与地下管线现状调绘图进行对照,当两者不一致时,应以实地量测内容为准;4)同一规格的地下管线其管线规格记录应统一。
5)地下管道和以管块、管组形式埋设的电力、电信电缆应查明管道或管块、套管的材质。
材质的记录应采用中文全称。
6)埋设于地下管沟或管组、管块中的电力或电信电缆,宜查明电缆的根数或管组、管块孔数。
2.3应当查明的建(构)筑物和管线点明显管线点和新建管线点应按下表所示内容查明管线上的建(构)筑物和管线点。
地下管线探查查明与测注的项目2.4实地调查中对特殊情况的处理1)压力井、沉井、电力、电信、电话、倒虹吸等大井(1m×1m以上)应实测井的范围,其管线点应设在管线进、出井的实际位置;2)在管线的变坡或变径处,如果坡度和直径是渐变的,则应在变化的起点和终点分别设置管线点。
管线点间距小于75米,当管线长度超过75米无特征点时,在其直线段上增设直线点,以控制管线走向。
3.不同专业地下管线探查ABCD3.112345673.21)探查的主要方法地下管线探查物探方法主要包括被动源法和主动源法,被动源法包括工频法、甚低频法等;主动源法包括直接法、感应法、夹钳法等。
我们一般采用的是主动源法。
①工频法利用载流输电电缆中所载有的50~60Hz交变电流所产生的工频信号或金属管线感应电流所产生的电磁场进行管线探测。
②甚低频法利用甚低频无线电台所发射的无线电信号,在金属管线中感应的电流所产生的电磁场进行的探测方法称甚低频法。
此法在实际工作中应用较少。
③直接法直接法有三种连接方式:单端连接、双端连接和远接地单端连接。
三种连接方式都是将发射机电磁信号直接加到被查金属管线上。
该法信号强,定位、定深精度高,易分清近距离管线,但金属管线必须有出露点,且需良好的接地条件。
选用直接法时,无论那种连接方式,连接点必须接地良好,应将金属的绝缘层浔刮干净,接通过接收●●从而达2②被探查的地下管线所产生的异常场有足够的强度,应能在地面上用仪器观测到;③应能从干扰背景中清楚地分辨出被查地下管线所产生的异常;④探查精度应符合《规程》规定的要求。
3.3不同专业地下管线探测技术方法1)给水管线给水管线一般分为金属给水管线的探查和非金属给水管线的探查;金属给水管线的探查可以采用感应法和直接法进行探查,非金属管线探查可以利用地质雷达进行探查,或者利用钎探、开挖方法直接取定管线位置和深度。
A、感应法的具体探查操作方法➢利用明显给水管线点(如阀门井等)确定给水管线的大致走向。
➢沿管线大致走向,放置管线探测仪的发射机,发射机的放置方向应与管线走向一致。
选择适当频率(针对给水管线,一般利用小于16K频率进行追踪,确定方位;利用大于30K频率进行详细探查,确定其平面位置和深度。
)进行发射信号。
➢利用接收仪器接收有效信号。
有效信号应确定为给水管线受发射机发出信号而产生二次感➢B➢➢(UPVC 23电磁场进行管线探测。
工频法不需要建立人工场源,方法简便,成本低,工作效率高,但分辨率不高,深度精确率较低,用于电缆探查的初探,在地下管线盲探中非常实用。
夹钳法的使用同电信管线中的夹钳法使用方法一样。
电力管线使用夹钳法信号相对比较好,探查精度比较高,一般情况下,完全满足《规程》规定的精度,是电力管线探查的主要方法。
4)燃气管线燃气管线管径一般情况都不大,其材质分为金属和非金属两种。
对于金属材质的燃气管线,我们一般用感应法探查,管径较细的管线,我们还可采用夹钳法探查。
其探查方法同上面所述,为了安全考虑,燃气管线一般不用直接法。
对于非金属材质的燃气管线,利用地质雷达来解决,具体方法见本标书在下一节《重点、难点解决方案(UPVC探测技术等》中做出了详细的阐述。
5)热力管线热力管线材质一般都为钢管,仪器探查信号比较好,热力管径变化比较大,其外部有保护材料。
热力管线一般可以采用直接法、感应法和夹钳法来探查,其具体操作也同上述的操作过程。
6)工业管线7探查,利84.属管线产生互感现象且都会产生信号异常,因此,相邻平行的管线探测也是地下管线普查过程中存在的另一个重点难点。
4.1非金属(UPVC等)管线的探测技术通过调查发现,PE、PVC、混凝土等非金属管线在临汾市政建设中应用比较普遍,而非金属管线的探测也逐渐成为管线管理部门和管线探测单位的一大难题,而解决这个问题目前比较有效的探测方法就是利用地质雷达进行管线探查。
目标管线埋深1.26SIR-20雷达探测砼管线断面图采用目前国际上最进的SIR-20探地雷达,利用宽带高频时域电磁脉冲波从地面向地下发射,通过在地面上接收地下目标体电磁波反射波的传播时间及强度,再经过计算机系统的解析处理形成地下断面的影象,从而准确定地查明地下管线位置。
对给水砼管线等非金属管线探测时,根据现场条件、管径的大小及目标管线与周围介质的差异等特性,采用示踪电磁法、探地雷达断面扫描探测及钎探、开挖验证等方法。
具体做法为:先将管线上的明显点(阀门井、排气阀井、测压井等)定位,再利用金属分支管线采取示踪法确定其与非金属管道的连接点。
对过桥、穿路、拐弯等特殊地带的局部金属管线用探测仪探测定位。
利用上述方法确定的管线点可大致将管线走向及所在范围圈定,根据已探明管线的情况,在需要确定管线点的地段,用探地雷达进行断面扫描探测。
在具备钎探或开挖条件的地带,进行了钎探或开挖验证。
对于水泥、PVC 、PE 等非金属材质的地下管道,工作中无法采用管线探测仪进行探测。
为了解决对这些特殊材质的地下管道的探测,确保管线普查的探测质量及普查的完整性,我们在工作中采用美国生产的最先进的SIR —20型探地雷达进行探测。
因PVC 、PPE 材质的管道的特殊性与周围介质的电性差异较小,使管道在雷达剖面上的异常很弱,为解决这一问题,采取增大两者电性差异的方法进行探测,如雨后管道周围土层变的湿度较大,使其与管道的电性差异增大,使管道在剖面上的异常较为明显,通过异常分析能够较为准确的确定管道理的平面位置和埋深。
通过试验和在其它工区的应用取得了较好的效果,解决了这些特殊材质的地下管道,用其它探测方法难以解决的问题。
4.2复杂、疑难管线的探测技术方法对管线分布密集,管线上下重叠、相互平行、相互叠交干扰的地段,探查时往往需要从已知到未知,从外围到局部,多种方法综合探测。
1)直接法将信号直接加到目标管线上,其特点目标管线信号得以强,且信号不易受邻近管线的干预,管线的定位、定深精度高,主要用于金属管线有出露点时的定位、定深及追踪各类金属管线。
2)夹钳法通过夹钳上的的感应线圈将信号直接加到目标管线上,其特点信号强定位、定深精度高,且不易受邻近管线的干预。
主要用于管线直径较小且有露点的金属管线的定位、定深或追踪。
3)水平压线法将发射机侧立于邻近干扰管线正上方,利用垂直偶极子施加信号时,使其发射机正下方的管线信号为零,压制地下干扰管线,突出邻近目标管线信号,是区分平行管线的有效手段。
(如图) 4)倾斜压线法根据目标管线与干扰管线的空间分布位置选择发射机的位置和倾斜角度,在保持发射线圈轴向对准干扰管线的前提下,尽量将发射机置于目标管线上方附近,增强目标管线的信号,压制干扰管线。
从而区分目标管线和干扰管线,达到对目标管线准确定位、定深的目的。
5)电流值法当用直接法工作时,被施加信号的目标管线上电流最大,而其它并行管线电流为感应电流,电流值较小,通过测量出电流值大小方法区分出目标管线。
(如图)6)电流方向法用直接法工作时,被施加信号的目标管线上电流方向是指向前方(指向远离信号源的向方),而邻近管线上电流方向是指向后方(指向信号源的向方),通过测量电流方向区分出目标管线。
7)三通(T形支管)定位法在目标管线上的分支管线施加信号,通过对目标管线上与分支管线的三通的定位,在复杂地段来区分目标管线。
施加在分支管线的信号从支管流向主管,然后又向主管线二边流动,在三通位置会出现峰谷响应(零值),沿主管两侧信号会增加。
根据这一特性来用以区分目标管线。
4.3探测过程中避免和压制干扰信号方法管线的定位、定深是通过接收管线上的信号而完成的,但在探测过程中信号常常会遇到各种因素干扰,如人行道边的隔离栏、金属护栏、广告牌的金属框架、构件、架空电缆、路灯线、信号灯线、水泥路面下的钢筋网、机动车辆等,均会对接收的信号形成干扰。
工作中避免、压制干扰的主要方法有:①尽可能的避开有干扰源的地段,进行探查。
②对机动车辆造成的干扰,应尽可能避开车辆高峰时间进行探查。
③对金属防护栏、隔离栏造成的干扰,探测时将接收机提高,使接收机下端的内部天线与与金属防护栏、隔离栏持平,从而达到压制干扰的目的。
④由于泥路面下的钢筋网的应响,探测时信号会有明显的消失以信号扩展到更大的范围,这时可将接收机提起0.5米,将仪器的灵敏度调低,从而达到压制干扰的目的。
5.建立管线资料数据库2)实用工具包括管线普查中经常用到的一些物探和测量程序,方便外业人员简化数据处理。
3)管线成图管线成图系统是在AutoCAD下二次开发的产品,是与上述管线数据录入系统配套使用的,本系统对比以前成图系统具有如下特点:直接利用数据库(mdb格式)成图;真正实现自动化成图。
5.2管线数据库处理1)建立数据库将物探数据库和测量数据库合并成一个数据库,数据库格式应以规定的格式,即mdb格式。
mdb 格式数据文件应以测市为单位,其文件命名为测市名+分市号。
mdb文件包括管点表、管线表、注记表和辅助线表,其管点表名为tbPoint,管线表名为tbLine,注记表名为tbText,辅助线表名为tbAss。
2)数据库检查与更正数据库查错是对数据库数据运用程序进行数据校对,根据预设条件,查找数据库中逻辑、拓补、保证5.312程序就会自动读取“管线成图”时的数据库内的数据,如果数据库已经移动,不在图形中扩展记录所保存的路径,程序不会查询到数据,功能就会失去作用,此时可以利用本模块重新写数据库扩展记录。
经过数据库扩展记录操作,地下管线图本身就附加了属性参数。
满足规定的具体要求。
④管线加点在线上加管线点,本模块自动把所加的点追加到数据库点表中,并修改线表中相关线段的连向。
