区间通过信号机布置
铁路车站信号平面布置图设计—信号机设置
小结
1、信号平面图包括的内容
2、集中区的划分 3、信号机设置：进站信号机设在什么位置？
出站信号机设在什么位置？ 调车信号机设在什么位置？ 4、信号机、道岔、轨道电路编号
调车信号机的设置
调车信号机的设置
原则：最大限度的满足调车作业的需要。
布置调车信号机的顺序： ①防护信号机; ②转线信号机; ③平行作业时的阻拦信号机； ④减少距离的折返信号机及无岔区段的防护信号机。
调车信号机的设置
• 1、在尽头线、机车出库线、机待线、岔线、牵出线、及编组线等通向集 中区入口处，都应设 调车信号机进行防护。通常机车出入库、机车走行线、距离比较长的牵出线、通向厂矿企业的 专用线用高柱，且禁止灯光用列车的禁止灯光，特别是通向正线的应加安全线。有货物站台的 货物线不长时及其他用途的调车信号机，可用矮型。• 信号机ຫໍສະໝຸດ 置• （二）调车信号机的设置
原则：最大限度的满足调车作业的需要，一般信号机：道岔为1：1.1。 布置调车信号机的顺序：①防护信号机;
②转线信号机; ③平行作业时的阻拦信号机、减少走行距离 的折返信号机及无岔区段的防护信号机; ④特殊情况时用的调车信号机。
• 信号机设置
• （二）调车信号机的设置
• 信号机设置
• （一）列车信号机的设置
1、进站信号机：
③非闭塞区段用的预告信号机 距进站信号机不少于800M。 （制动距离）但当主体或预 告信号显示不足400M时，其 距主体信号机不少于1000M。
• 信号机设置
• （一）列车信号机的设置
2、出站信号机的布置： ①有发车进路的股道设出站信号机，兼调车作业的设出站兼调车，有两 个方向出站的设双方向出站信号机。 ②车站内凡有发车作业的到发线上，均设出站信号，考虑因素，最大限 度地利用股道有效长。设于距警冲标不少于3.5M，不大于4M的地方。 ③正线或线群上应设高柱。侧线矮型，若为弯道可设复示器。
区间信号自动控制课程设计报告
区间信号自动控制课程设计专业：自动控制班级：姓名：学号：指导教师：目录1 课程设计目的 02 课程设计的主要内容........................................................ 错误!未定义书签。
3 设备原理............................................................................ 错误!未定义书签。
4 图纸说明 (3)4.1 杨柳站区间信号设备布置图 (3)4.1.1 区间信号布置图及各区段长度设置 (3)4.1.2 信号机的设置、命名 (3)4.2 杨柳站区间移频柜设备布置图 (4)4.3 杨柳站区间综合柜设备布置图..................................... 错误!未定义书签。
4.4 杨柳站移频柜零层配线图 (4)4.5 ZPW2000A系统构成图 (4)5 总结.................................................................................... 错误!未定义书签。
附图1 区间信号平面设备布置图 .................................... 错误!未定义书签。
附图2 区间移频柜设备布置图......................................... 错误!未定义书签。
附图3 区间综合柜设置布置图......................................... 错误!未定义书签。
附图4 移频柜零层端子配线图......................................... 错误!未定义书签。
1 课程设计目的本次课程设计是对区间信号自动控制课程的综合性和实践性训练的教学环节。
在学习课本理论知识的的基础上，从实践上进一步深入了解ZPW—2000A型无绝缘移频自动闭塞系统的构成及工作原理。
《区间信号自动控制》PPT课件
37
2.5 查询—应答器
典型应用
查询-应答器列车定位在欧洲应用比较广泛，欧洲查询-应答 器——EUROBALISE的信号特征参数为：
车载查询器中产生能量信号频率的信号频率为：。
地面应答器的编码器将存储器中的信息进行编码后，以的中心频率及 ±282KHz的上下边频对进行移频键控调制后发送。
欧洲铁联对EUROBALISE的编码要求中规定了长码和短码两种，长码 为1024个bit位，短码为341个bit位。
优点：运行效率高于半自动闭塞。
甲站
乙站
14
1.3 自动闭塞
自动闭塞：
定义：根据列车运行和线路状态自动变换信号显示，而使列 车凭信号显示行车的闭塞方法。 分类：
站间自动闭塞
自动闭塞
固定自动闭塞 准移动自动闭塞 移动自动闭塞
15
1.3 自动闭塞
固定自动闭塞：
定义：将一个区间划分为若干个闭塞分区，根据列车运行和 闭塞分区状态，自动变换通过信号机的显示，司机凭信号显 示行车的闭塞方法。
即： 铁路按一定规律组织列车在区间运行方法。
或者：用信号或凭证保证列车按空间间隔运行的技术方法。
6
闭塞的分类
1.1 概述
时间间隔法：
列车按事先规定好的时间发车，使前行列车和追踪列车保持一定时间 间隔的行车方法。 缺点：不能确切得到前行列车运行情况，不能保证列车在区间安全运 行。
空间间隔法：
使前行列车和追踪列车在各自不同的区间或闭塞分区运行的行车方法 。
甲站
乙站
闭塞 闭塞 闭塞 闭塞 分区 分区 分区 分区
站内
站间区间
站内
16
1.3 自动闭塞
特点：
追踪目标点固定 制动点固定 空间最小间隔长度固定
区间信号自动控制课程设计概要
1设计目的本次课程设计旨在通过回顾学过的区间相关知识设计并利用AutoCAD软件绘制区间信号设备平面布置图,区间移频柜设备布置图,区间综合柜设备布置图和通过信号机点灯电路。
熟练掌握公里标的含义,信号机的布置和命名,设备的配置和点灯电路等实际的高于课本的专业知识,为我们以后参加工作夯实基础。
2设计内容及要求绘制区间信号设备平面布置图,区间移频柜设备布置图,区间综合柜设备布置图和通过信号机点灯电路。
熟练掌握公里标的含义,信号机的布置和命名,设备的配置和点灯电路等专业知识。
设计原理:ZPW-2000A系统由调谐区、匹配变压器、补偿电容、传输电缆、发送器、接收器、衰耗盒、电缆模拟网络组成。
发送器用于产生高精度、高稳定移频信号源,系统采用N+1冗余设计,故障时通过FBJ接点转至“+1FS”。
接收器采用A、B双机并联,A主机输入接至A主机,并同时接入B主机;B 主机输入接至B主机,并同时接入A主机;A主机输出与B主机输出并联,动作A主机的执行对象;B主机的输出也是类似的。
调谐区由主轨和短小轨组成,主轨道信号传至本区段接收器,调谐区小轨道信号由运行前方相邻轨道电路接收器处理,并将处理结果形成小轨道电路轨道继电器执行条件(XG、XGH送至本轨道电路接收器,做为轨道继电器(GJ励磁的必要检查条件之一。
衰耗盘用于实现主轨道电路、小轨道电路的调整。
给出发送接收故障,轨道占用表示及发送,接收用+24电源电压,发送供出电压和接收GJ、XGJ测试条件。
正方向调整用a11~a23端子,反方向调整用c11~c23端子。
3设计图纸说明3.1区间信号平面布置图我设计的K14站中有16个闭塞分区,上行有九个闭塞分区,下行有九个闭塞分区。
在区间信号平面图的绘制中包括进站信号机、出站信号机和通过信号机的布置和命名,反向进站预告标的设置,各闭塞分区载频的配置,补偿电容的配置以及确定区间各区段的长度及命名。
如附图QJKS-01所示。
13.1.1区段长度的设置本次设计站绘制区间信号平面布置图分了18个区段,每个区段的划分以电气绝缘节为分界点,但是进出站的地方用机械绝缘隔开。
技规1
5、通过信号机应设在闭塞分区或所间区间的分 界处。自动闭塞区段的通过信号机，不应设在停 车后可能脱钩、牵引供电分相的处所，也不宜设 在起动困难的地点。 6、半自动闭塞、自动站间闭塞区段，进站信号 机为色灯信号机时，应设接近信号机。
联锁
为了保证列车在进路上的安全，使车站范围内的 信号机、进路和进路道岔相互之间具有制约关 系，这种制约关系称为联锁。 站内正线及到发线上的道岔，均须与有关信号机 联锁。 1、当进路上的有关道岔开通位置不对或敌对信 号机未关闭时，该信号机不能开放；信号机开 放后，该进路上的有关道岔不能扳动，其敌对 信号机不能开放。
一个红色灯光（四显 示）——列车在该信号 机之前停车。
• 一个绿色灯光和一个黄色灯光——准许列 车按规定的速度运行，要求注意准备减速， 表示运行前方有两个闭塞分区空闲。
一个绿色灯光（半自动）——准许列车按规 定速度运行。
一个红色灯光——不准列车越过该信号机。
进站信号机的显示
一个绿色灯光——准许列车按规定 速度经正线通过车站，表示出站 及进路信号机在开放状态，进路 上的道岔均开通直向位置 （三 显示）
• 一个黄色灯光（三显 示及半自动）—— 准许列车运行到次一 色灯信号机之前准备 停车。
• 一个黄色灯光（三显 示及半自动）—— 准许列车运行到次一 色灯信号机之前准备 停车。
• 一个绿色和一个黄色 灯光（三显示及半自 动）—— 准许列车按规定速度越 过该信号机，列车前 方至少有一架进路信 号机在开放状态。
4、接发车进路信号机的显示与接车、发车进路 信号机的显示相同。
设有分歧道岔的线路所， 当列车经过分歧道 岔侧向运行时，色灯信号机应显示两个黄色 灯光，当分歧道岔为18号及以上道岔时，显 示一个黄色灯光和黄色闪光。自动闭塞区段 线路所通过信号机的外形与进站信号机一致。
铁道交通运营管理《资料1.3区间及闭塞分区5》

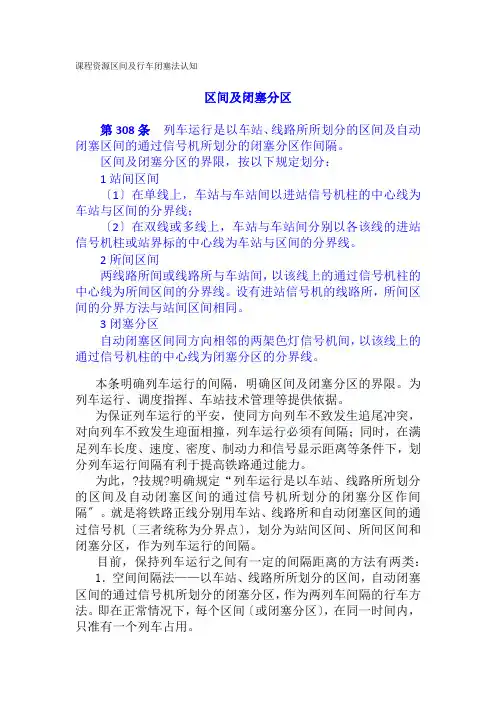

课程资源区间及行车闭塞法认知区间及闭塞分区第308条列车运行是以车站、线路所所划分的区间及自动闭塞区间的通过信号机所划分的闭塞分区作间隔。
区间及闭塞分区的界限，按以下规定划分：1站间区间〔1〕在单线上，车站与车站间以进站信号机柱的中心线为车站与区间的分界线；〔2〕在双线或多线上，车站与车站间分别以各该线的进站信号机柱或站界标的中心线为车站与区间的分界线。
2所间区间两线路所间或线路所与车站间，以该线上的通过信号机柱的中心线为所间区间的分界线。
设有进站信号机的线路所，所间区间的分界方法与站间区间相同。
3闭塞分区自动闭塞区间同方向相邻的两架色灯信号机间，以该线上的通过信号机柱的中心线为闭塞分区的分界线。
本条明确列车运行的间隔，明确区间及闭塞分区的界限。
为列车运行、调度指挥、车站技术管理等提供依据。
为保证列车运行的平安，使同方向列车不致发生追尾冲突，对向列车不致发生迎面相撞，列车运行必须有间隔；同时，在满足列车长度、速度、密度、制动力和信号显示距离等条件下，划分列车运行间隔有利于提高铁路通过能力。
为此，?技规?明确规定“列车运行是以车站、线路所所划分的区间及自动闭塞区间的通过信号机所划分的闭塞分区作间隔〞。
就是将铁路正线分别用车站、线路所和自动闭塞区间的通过信号机〔三者统称为分界点〕，划分为站间区间、所间区间和闭塞分区，作为列车运行的间隔。
目前，保持列车运行之间有一定的间隔距离的方法有两类：1．空间间隔法——以车站、线路所所划分的区间，自动闭塞区间的通过信号机所划分的闭塞分区，作为两列车间隔的行车方法。
即在正常情况下，每个区间〔或闭塞分区〕，在同一时间内，只准有一个列车占用。
2．时间间隔法〔又称隔时续行法〕——按一定的时间间隔开行续行列车。
即第一列车发车后，经过一定的时间，再发出下一列列车。
我国铁路列车运行采用空间间隔法。
只有在一切中断的特殊情况下，才准许采用时间间隔法，而且要有平安保证措施。
区间及闭塞分区的界限划分1．站间区间——车站与车站间的线段。
自动闭塞区间资料2
第二章第二章 区间自动闭塞基本原理区间自动闭塞基本原理第一节第一节 区间自动闭塞系统概述区间自动闭塞系统概述一、区间自动闭塞系统构成区间自动闭塞系统构成根据TB/T 454-1981 《铁路信号名词术语》的解释，自动闭塞是指利用通过信号机把区间划分为若干个装设轨道电路的闭塞分区，通过轨道电路将列车和通过信号机的显示联系起来，使信号机的显示随着列车运行位置而自动变换的一种闭塞方式。
从图2-1中可以看到，在每个闭塞分区始端都设置一架防护该分区的通过色灯信号机。
这些信号机平时显示绿灯，称为“定位开放式”；只有当列车占用该闭塞分区或发生断轨故障时，才自动显示红灯，要求后续列车停车。
图2-1 自动闭塞示意图自动闭塞的优点：由于划分成闭塞分区，可用最小运行间隔时间开行追踪列车，从而大大提高区间通过能力；整个区间装设了连续的轨道电路，可以自动检查轨道的完整性，提高了行车安全的程度。
自动闭塞是目前比较先进的一种行车闭塞法，但它仍以固定的空间间隔（闭塞分区）来保障列车行车安全。
今后的发展方向是在无绝缘轨道电路的基础上，研制可根据列车相互位置与运行速度，而自动完成更为合理的行车间隔控制方法。
二、区间自动闭塞系统区间自动闭塞系统分类分类分类通常使用区间轨道电路来传递行车信息，根据我国目前所使用的区间闭塞设备的实际情况，有以下几种类型的轨道电路：图2-2 移频信号产生动画示意1．移频自动闭塞是以钢轨作为通道，采用移频信号的形式传输低频信号（见动画2-2所示），自动控制区间通过信号机的显示，指示列车运行。
主要类型有：非电化区段四信息移频轨道电路；电化区段四信息移频轨道电路；ZP·89型8信息移频轨道电路；ZP·WD 型18信息移频轨道电路。
在移频自动闭塞区段，移频信息的传输是按照列车占用闭塞分区的状态，迎着列车的运行方向，自动地向各闭塞分区传递信息的。
如图2-3所示。
35图2-3 移频信息的传输方向示意图2．UM 系列自动闭塞。
区间闭塞基本概念
第一章区间闭塞基本概念1.1概述区间信号自动控制:是铁路区间信号、闭塞及区段自动控制、远程控制技术的总称。
用信号或凭证，保证列车按照空间间隔制运行的技术方法称为行车闭塞法，简称闭塞。
用以完成闭塞作用的设备称为闭塞设备。
闭塞制度有:时间间隔法、空间间隔法。
行车闭塞制式大致经历了：电报或电话闭塞—路签或路牌闭塞—半自动闭塞—自动闭塞的发展过程。
1.2闭塞的种类现在实现闭塞的方法一般有以下四种：1.人工闭塞：它采用电气路签(牌)闭塞作为占用区间的凭证，相邻两站都设有电气路签(牌)机，非经两站同意，并办理一定手续，不能从中取出路签(牌)；在取出一个路签(牌)后，不能取出二个。
这就保证了同时只有一列列车在区间内运行。
因为这种方法在交接凭证和检查区间状态都有要依靠人来完成，所以叫做人工闭塞，这种闭塞方法在我国已经很少采用。
2. 半自动闭塞：是以出站信号机或线路所的通过信号机显示的进行信号作为列车占用区的凭证，发车站的出站信号机或线路所的通过信号机必须经两站同意，办理闭塞手续后才能放开放，列车进入区间后自动关闭，在没有检测区间中否留有车辆的设备时，还须由接车站值班员确认列车的完全到达，办理解除闭塞手续；而且在列车未到达接车站以前，向该区间发车用的所有信号都不得开放，这就保证了两站间的区间内同时只有一列列车运行。
这种方法既要人的操纵，又需依列车自动动作，所以叫半自动闭塞。
3.自动闭塞：是在列车运行中自动完成闭塞作用的，它将整个区间划分为若干个闭塞分区，每个闭塞分区的起点装设通过信号机，列车运行借助车轮与轨道电路接触发生作用，自动控制通过信号机的显示。
这种方式不需要办理闭塞手续，又可开行追踪列车，既保证了行车安全又提高了运输效率。
自动闭塞比其他各种闭塞方式都要优越，是一种先进的闭塞方式。
这种方法因为不需要人的操纵，所以叫做自动闭塞。
4. 列车运行间隔自动控制（移动闭塞）：这种制式不需要将区间划分成固定的若干闭塞分区，而是在两个列车之间自动地调整运行间隔，使之经常保持一定的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
区间通过信号机布置
自动闭塞区段的区间划分成若干闭塞分区，每个闭塞分区的分界处设立通过信号机，站内和区间均装设轨道电路。
当闭塞分区由列车占用或线路断轨故障时，通过轨道电路的传输和信号机的显示，将闭塞分区的占用状态自动的通知追踪列车，实现区间自动闭塞。
采用这种设备的区间，两站之间同时同方向可以运行两列或两列以上的列车，因而提高了区间通过能力，为了确保行车安全，《铁路技术管理规程》第63条规定：“通过信号机应设在闭塞分区或所间区间的分界处。
自动闭塞区段的通过信号机，不应设在停车后可能脱钩的处所，并尽可能不设在起动困难的地点。
”“当采用8min及以下列车追踪运行间隔时间，在满足列车制动距离及自动停车装置动作过程中列车走行距离的条件时，可小于1200m,但不可小于1000m。
”等等。
可以看出，通过信号机的设置位置与机车牵引重量、运行速度、时间、线路条件及制动距离等因素关系极为密切。
牵引计算的主要内容就是以力学为基础，研究列车运行中加减速力与列车运行加减速度的相互关系。
通过牵引计算解决排列区间通过信号及位置有关的各种问题。
这里不做论述。
为了合理地布置区间通过信号机，在正式开始设计之前，应进行必要的现场勘测调查和搜集资料，通过分析研究，比较全面的、详细的掌握设计区段的情况、对列车追踪间隔进行可行性研究，提出论证，作为设计依据。
一. 设计资料
布置区间通过信号机需要的资料主要包括：
1. 线路平面、纵断面详图；
2. 客、货机车类型（包括补机），牵引特性曲线及基本阻力；
客、货列车牵引重量、列车计长、车辆平均总重（自重加载重）、车辆单位基本阻力及每百吨闸瓦压力、动力制动力；
3. 现行运行图资料。
二. 区间通过信号机布置原则
a. 区间通过信号机在以货运为主的线路上，应按货物列车运行速度曲线及时间点布置，但闭塞分区长度应满足高速旅客列车的制动距离要求；在以客运为主的线路上，应按旅客列车运行速度曲线及时间点布置；
b. 区间通过信号机应在车站进站、出站信号机位置确定后开始布置；
c. 为了节省投资及维修方便，上、下行方向的通过信号机，在不影响行车效率和司机了望的情况下，尽可能并列布置；
d. 在利用动能闯坡和在列车停车后可能脱钩的处所，不宜设置信号机。
在起动困难的坡道上，也应尽量避免设置信号机，如必须设置时，应装设容许信号。
但进站信号机前方第一架通过信号机不得装设容许信号，并应涂三条黑斜线，进站信号机前方第二架通过信号机应涂一条黑斜线，以与其它通过信号机相区别；
e. 通过信号机在正常情况下应设在便于司机了望的直线上，在不利的条件下，信号机显示距离应不小于200m；
f. 乘降所前后的通过信号机设置地点，应会同铁路局有关单位共同研
究确定，但不得影响通过能力；
g. 信号机位置确定后，应进行编号，号码以信号机坐标公里数和百米数组成，下行编奇数，上行编偶数。
根据以上原则，布置区间通过信号机。
