AKDII 系列电动执行机构基本接线图
17
扬州爱博德自控设备制造有限公司
AKDII 系列电动执行机构远程控制图
18
扬州爱博德自控设备制造有限公司 19
扬州爱博德自控设备制造有限公司
AKDII 系列电动执行机构备选设备
20
扬州爱博德自控设备制造有限公司
AKDII 系列电动执行机构远程控制连接图
保持：操作旋钮旋至关闭位置后，即使松开旋钮使之回到原始位置，执行机构仍保持向 关闭方向动作；对于打开操作，操作旋钮旋至打开位置后，即使松开旋钮使之回到原始位置， 执行机构仍一直向打开方向运动。
4.3 远程操作
远程操作指采用开关信号、模拟信号及总线方式等对执行机构进行控制。 其接线方式详见附录《AKDII 智能电动执行机构远程控制连接图》
开关型控制信号：AC60V～220V、DC24V 调节型控制信号：4-20mA ☆ 输出信号： 开、关触点信号、触点容量 250V/5A，机械寿命不小于 200 万次 模拟量 4-20mA ☆ 基本误差限：≤±1.0% ☆ 行程控制机构重复性误差：≤3° ☆ 死区：0.1%～9.9%可调 ☆ 防护等级：IP65、IP68 ☆ 防爆型：防爆标志：ExdⅡBT4 ExdⅡCT4 ☆ 额定力矩：满足选型要求的力矩，输出并保证有 20%余量以防卡死 ☆ 环境温度：-300～700
AKDII 系列智能电动执行机构
安 装 调 试 手 册
扬州爱博德自控设备制造有限公司
扬州爱博德自控设备制造有限公司
目录 一、产品概述................................................................................................................................ 2 二、产品特点................................................................................................................................ 2 三、主要技术指标........................................................................................................................ 3 四、电动执行机构的操作............................................................................................................ 4
扬修户外型电动执行机构样本
扬修户外型电动执行机构样本
一、引言
二、产品特点
1.多功能：扬修户外型电动执行机构(DZW、DQW、DJW)具有多种工作
模式，可根据需要进行调节，满足不同的工作需求。
2.高效率：该产品采用先进的电动执行器技术，具有高速度、高精度、高负载能力的优势，提高了工作效率。
3.稳定性强：电动执行机构采用优质材料制造，具有稳定的性能和卓
越的耐用性，能够在恶劣的户外环境中长时间稳定工作。
三、产品结构
1.电动执行器：电动执行器是该产品的核心部件，其采用优质电动机
和纯铜线圈设计，具有高效率、低噪音的特点。
2.传动装置：传动装置采用优质的齿轮和传动带，能够将电动执行器
的力量传递到工作装置上，实现运动控制。
3.控制装置：控制装置采用先进的电子控制技术，能够对电动执行机
构的运动进行精确控制，实现自动化操作。
四、工作原理
扬修户外型电动执行机构(DZW、DQW、DJW)的工作原理是通过电动执
行器产生的转动力驱动传动装置，使工作装置实现运动。
电动执行器接受
控制装置发出的信号，通过内部电路控制电机转动，从而实现工作装置的
运动。
五、应用领域
六、总结
扬修户外型电动执行机构(DZW、DQW、DJW)是一种具有多功能、高效率、稳定性强的电动执行机构产品。
它通过先进的电动执行器技术，实现精确控制和高效率运动。
该产品被广泛应用于户外环境中的门窗、阀门、闸门等工程设备的控制和运动，为城市建设和管理提供了便利。
电动执行机构图纸
电动门培训资料
施工图竣工版
DJ
继电器柜来SCS停接点
带停和后备手操电动头原理图
图号 总号
1 2 3
1 2 3
电动门培训资料
施工图竣工版
去SCS机柜 去继电器柜
带阀位开度电动头接线图
图号 总号
A
KA KJ
A12 A14 A16
N
B
RD2
C
RD3
RD1
电源部分 电源开关/熔断丝
A1x
RD4
A1
KL
KW A11
KC1 LD
N11 RJ
N
B1x
C1x
GA
KC1
GC1
开操作回路
GL
GW
GA
A41 A42
N
B
C
RD3
电源部分 电源开关/熔断丝
RD1 RD4 A1x
A1
KL
KW A11
KJ
A12 A16
KC1
N11 RJ
N
R D 2
GC1 KC1 GL GJ GW A41
A42 A46
B 1 x
C1x
开操作回路 关操作回路
GC1 KC1
位 置 转 换 板 来
2
1 3
W 1
点 名 +
G C 1
I / A 机 柜 来
KC1
RJ GC1
A2
RJ
B2
GC1
动力/接触器部分 A3 MD
RJ
C2
KC1
GC1
C3
KJ
注1：
继电器柜来SCS开接点
GJ
注2：
KC2
A01 继电器柜来SCS关接点 B01
电动执行机构调研报告(原稿)
竭诚为您提供优质文档/双击可除电动执行机构调研报告(原稿)篇一：电动执行机构调研报告(原稿)热工电动执行机构调研报告[摘要]：电动执行机构是电厂管道、风道、水位调节控制的重要部件，是数字化电厂建设的一个重要组成部分。
选择从电源缺相保护、电机过热保护、过力矩保护、瞬时反向保护、死区可调范围、缓开缓关、过载保护、精度、价格等方面进行比较。
[关键词]：电动执行机构一、基本情况1、国际目前国内电厂主控管道上用进口的电动执行机构较多，主要生产厂家有英国的RoToRK、韩国的hKc、法国的伯纳德、德国的sIpos、德国的emg和德国的ps等，这些厂家在国内都有代理。
2、国内国内电厂在外围及辅控管道上用国产的执行机构较多，国内的生产厂家主要有天津贝尔、扬州电力设备修造厂、浙江罗托克执行器有限公司、乐清合力、常州电站辅机厂、上十一厂等厂家。
3、电动执行机构类型电动执行机构主要有开关门和调节门两种类型。
柔性开关到位保护，都有直行程、角行程和多转式电动执行机构结构。
多转式电动执行机构很少用于电厂，不再参与调研。
二、厂家情况调研1、各厂家简介详见附表1。
2、各厂家主要技术特点详见附表2。
3、业绩、供货范围、制造周期、报价等详见附表3。
三、综合比较分析1、电厂使用情况调研详见附表4。
2、根据我在南方做过的工程了解和在几家电厂的考察，都特别要求在一次风机、送风机、引风机、给水泵等的液力耦合器调节，给水泵出口、汽包水位、高加水位、除氧器水位、蒸汽管道等的调节都主张使用国外进口的电动执行机构，主要品牌有英国rotork、法国伯纳德、德国sIpos等。
原因是国外执行机构智能性强、可控性强、耐用、不容易出现机组负荷扰动等其它问题等。
3、从市场占有率看，国外进口电动执行机构（开关门）在国内电厂特别是大机组电厂占高达40%的市场份额，扬州电修、常州电站和上十一厂占40%的市场份额，其它企业产品占20%。
国外进口电动执行机构（调节门）在国内电厂特别是大机组电厂占高达60%的市场份额，扬州电修、上十一厂和常州电站占30%的市场份额，其他企业产品占10%。

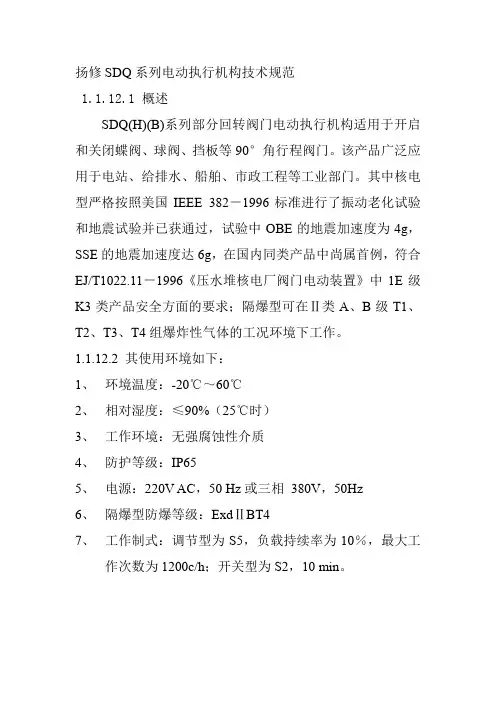

扬修SDQ系列电动执行机构技术规范
扬修SDQ系列电动执行机构技术规范1.1.12.1 概述SDQ(H)(B)系列部分回转阀门电动执行机构适用于开启和关闭蝶阀、球阀、挡板等90°角行程阀门。
该产品广泛应用于电站、给排水、船舶、市政工程等工业部门。
其中核电型严格按照美国IEEE 382－1996标准进行了振动老化试验和地震试验并已获通过，试验中OBE的地震加速度为4g，SSE的地震加速度达6g，在国内同类产品中尚属首例，符合EJ/T1022.11－1996《压水堆核电厂阀门电动装置》中1E级K3类产品安全方面的要求；隔爆型可在Ⅱ类A、B级T1、T2、T3、T4组爆炸性气体的工况环境下工作。
1.1.12.2 其使用环境如下：1、环境温度：-20℃～60℃2、相对湿度：≤90%（25℃时）3、工作环境：无强腐蚀性介质4、防护等级：IP655、电源：220V AC，50 Hz或三相380V，50Hz6、隔爆型防爆等级：ExdⅡBT47、工作制式：调节型为S5，负载持续率为10％，最大工作次数为1200c/h；开关型为S2，10 min。
1.1.12.3 产品型号1、产品型号表示方法 SDQ__ 全行程时间： s公称转矩： 1/10 N ·m表示部分回转 表示电动执行机构{表示隔爆型字母非隔爆型不表示B {表示核电型字母非核电型不表示H1.1.12.4 主要工作原理电动执行机构由电机、减速机构、控制机构、手轮和机械限位等组成。
其传动原理见下图：A—输出内齿轮B—内齿轮（B’蜗轮）C、D—行星轮（双联齿轮）E、F—正齿轮G—蜗杆H—转臂S1（或S1和S3）为“关”向4线（或8线微动开关）S2（或S2和S4）为“开”向4线（或8线微动开关）图1 结构原理图●电机：采用单相电动机或三相异步电动机。
●减速器：由一对正齿轮和一个正号NN行星减速机构组成。
●控制机构：由行程控制机构、转矩限制机构、开度指示机构和机械限位组成，用以控制阀门的开启和关闭及阀位指示。

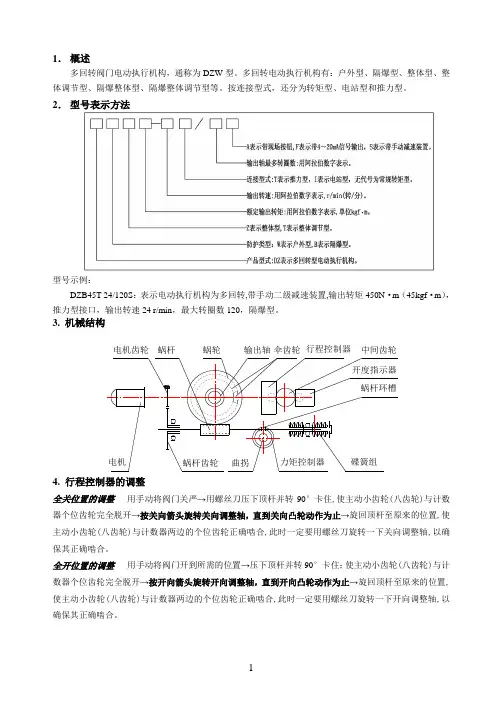

DZW系列电动执行器调试及维修方法
蜗杆齿轮曲拐力矩控制器碟簧组电机齿轮蜗杆蜗轮输出轴伞齿轮行程控制器开度指示器蜗杆环槽中间齿轮电机1． 概述多回转阀门电动执行机构，通称为DZW 型。
多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。
按连接型式，还分为转矩型、电站型和推力型。
2． 型号表示方法型号示例：DZB45T-24/120S ：表示电动执行机构为多回转,带手动二级减速装置,输出转矩450N ·m （45kgf ·m ），推力型接口，输出转速24 r/min ，最大转圈数120，隔爆型。
3. 机械结构4. 行程控制器的调整全关位置的调整 用手动将阀门关严→用螺丝刀压下顶杆并转90°卡住,使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开→按关向箭头旋转关向调整轴，直到关向凸轮动作为止→旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确啮合,此时一定要用螺丝刀旋转一下关向调整轴,以确保其正确啮合。
全开位置的调整 用手动将阀门开到所需的位置→压下顶杆并转90°卡住；使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开→按开向箭头旋转开向调整轴，直到开向凸轮动作为止→旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确啮合,此时一定要用螺丝刀旋转一下开向调整轴,以确保其正确啮合。
5. DZWB30电动执行器原理图：户外型、隔爆型电气控制原理代号名称代号名称代号名称Q 空气开关QC 现场/远控转换开关M 电机KO、KC 交流接触器SBO、SBC 现场按钮开关 B 变压器FR 热继电器SO、SC、SS 按钮开关 C 电解电容TH 热敏开关FU 熔断器V 整流管LSO、LSC 行程开关CB 开度表YD、RD、GD 指示灯TSO、TSC 转矩开关W1、W2 电位器DW 稳压二极管SA 钮子开关RH 加热电阻R1、R2、R3 电阻6. 故障及排除方法序号故障原因排除方法1 电机无法启动1. 电源线脱开2. 控制线路故障3. 行程或力矩控制器失灵1. 检查电源线2. 排除线路故障3. 排除行程或力矩控制器故障2 输出轴旋向不符合规定电源相序反模块带相序自适应功能，出现此现象需调换任意两根电机线3 电机过热1. 连续工作时间太长2. 电机与电动执行机构不配套3. 一相线断开1. 停止运行,使电机冷却2. 检查配套情况3. 检查电源线4 运行中电机停转1. 电动执行机构过载力矩控制器动作2. 阀门有故障1. 增大整定转矩2. 检查阀门5 阀门到位后电机不停转或灯不亮1. 行程或力矩控制器有故障2. 行程控制器调整不当1. 检查行程或力矩控制器2. 重新调整行程控制器6 远方无阀位信号1. 远传电位器故障2. 电位器齿轮紧定螺钉松动1. 检查更换电位器2. 拧紧电位器齿轮紧定螺钉7.故障案例故障现象： 2#放散塔调节阀只能开阀，无法关阀；解决方法：先联系主控将转换开关打到就地手动操作→看开关阀门正常否？若正常，只是远控关阀失败，检查关阀线路，更换关阀继电器等，直到正常→若就地无法关阀，检查关阀线路：执行器关阀限位开关，关阀力矩控制器开关线路有无脱落，开关是否正常；关阀接触器是否完好，关阀按钮是否正常等。
#4脱硫电动头(扬修非侵入式2SA3说明书)
1.4 遥控器 1.4.1 性能参数
电源 使用距离
3 节 1.5VDC 7#电池 ≤3 米（距执行机构显示窗口）
1.4.2 按键功能 取址键： 获取当前需要控制的一个执行机 构的通讯地址； 状态切换键： 就地控制、远方控制、参数 浏览设置三种状态选择切换； 取消键： 退出当前状态； 开向键： 等同于 ESC(OPEN)键的功能；
●遥控器红外传送窗口处有红、绿灯各一，其状态同操作面板红、绿灯。
●每台执行机构的地址是唯一的。
●若遥控器不能及时获取到地址或操作距离减小，请更换电池，长期不使用时，请取出遥 控器中电池。
1.5 快速设置（初次使用）
按照接线罩盖内电气接线图正确接线，检查无误后接通电源；若电动执行机构控制参 数无需改变，用户应根据阀门实际情况设定阀门的开向、关向终端位置。
转矩控制器开关在输出轴的两个旋转方向上各有一只。每台电动执行机构的设置转矩
及转矩最小/最大范围出厂时均已按用户订单的要求进行调整设定，如用户订单无要求则
在出厂时设定在最小转矩上。 如果需要，用户也可以自己在转矩范围内进行调整设定，调整时只要旋转图 1 中的件
4.1(4.2)即可：当电动执行机构为右旋时（出厂默认值），调整调节件 4.1 为开向转矩，顺
●可选方式：行程限位、转矩限位 ●开向限位、关向限位可分别选择
参数设置 基本参数 中间位置1
00.0%
*** %
SET LOCAL REMOTE ESC OK NEXT
OPEN STOP CLOSE
参数设置 基本参数 反馈值斜率
正
00.0% 负
SET LOCAL REMOTE ESC OK NEXT
1.2.1 状态选择旋钮 ● LOCAL：就地控制状态，就地控制时，旋至该位置。 ● SET：组态浏览设置状态，进行参数浏览和设置时，旋至该位置。 ● REMOTE：远方控制状态，远方控制时，旋至该位置。 状态选择旋钮在任一位置均可以机械锁定。
电动执行机构维修技术标准
电动调节执行器技术标准电动执行机构是以电动机为动力的位置伺服放大器机构，它的输出运行方式有两种：角位移和直线位移。
两者的电气原理相同，其差别是减速器的机械部分。
整体比例调节性电动执行机构整体比例调节性电动执行机构是引进法国伯纳德公司电动执行机构的制造技术，功能EKZ型智能电子式直行程电动执行机构EKZ型智能电子式直行程电动执行机构是大连欧亚公司在DKZ型直行程电动执行机构的基础上进行改造，用高性能极压润滑脂代替润滑油，用防水进线管接头替代外插座接线方式，用导电塑料电位器代替老式的差动电感式传感器，SJZ2000执行器智能控制器代替伺服放大器，可以直接接收上位仪表或DCS来的DC4～20mA信号，且输出DC4～20mA阀位反馈，实现了比例调节，其特点：电路可靠、精度高、数字显示、智能校对、数字限位、智能步距、操作简单、工作温度宽、维护方便等其主要技术指标如下：SR系列角行程电动执行机构SR系列角行程电动执行机构包括开关式、积分式和智能电子式等全系列品种和规格。
SR智能电子式角行程电动执行机构，是通过内部智能控制器，直接接受来自上位仪表或DCS得DC4～20mA信号，且输出DC4～20mA阀位反馈，实现了比例调节。
主要用在我厂135MW机组吸风机液偶。
新一代智能型RQM系列电动执行机构，可以通过一个独立的设定器对其进行非侵入性的快速设定、检查与查询。
执行机构采用图形点阵式液晶显示器，以中文、数字、图形显示转矩、阀门位置、限位设定等工作状态和报警，极大地方便了用户的操作使用。
该执行机构具有自动保护功能和隔爆功能。
即使在危险区域也无需打开正在工作的执行机构电动箱就可以进行调节、故障诊断。
采用现场总线通讯卡可以构成全分布式计算机协同工作系统，实现远程通讯、远程采集、远程诊断与维护。
电动执行机构用于自动化工程中对开环或闭环控制设备中的最终控制元件进行遥控操作。
通过安装在电动执行机构上的功率换向模块（LU）对电动执行机构进行操作。
