基孔制优先、常用公差配合表
第1章4节孔与轴极限与配合(公差配合选择)-2
中等尺寸、高精度的孔，通常需要采用价格较贵的扩孔钻、铰 刀、拉刀等定值刀具。而且，一种刀具只能加工一种尺寸的孔， 而加工轴则不同，一把车刀或砂轮可加工不同尺寸的轴。
1．一般情况下应优先选用基孔制
对于大尺寸、低精度的孔，一般不采用定尺寸刀具、量具来 加工、检验，从工艺上将，采用基孔制、基轴制均一样，但 为了统一起见和考虑习惯，一般也采用基孔制。
选择公差等级，既要满足设计要求，又要考虑加工的可能 性与经济性。在满足使用要求的前提下，尽可能选较低的 公差等级或较大的公差值。 (工艺等价) 对于基本尺寸≤500mm有较高公差等级的配合， 因孔比同级轴难加工，当标准公差≤IT8时，国标推荐孔比 轴低一级相配合，使孔、轴的加工难易程度相同。但对＞ IT8级或基本尺寸＞500mm的配合，因孔的测量精度比轴 容易保证，推荐采用孔、轴同级配合。
—— 过渡配合，甚至小过盈配
合 孔轴有定心精度要求，且孔轴间有相对运动时
——小间隙配合，一般H/h
3) 过盈配合中的受载情况：载荷大或冲击载荷——过盈量大
4. 配合时基本偏差的选择 各类基本偏差在形成基孔制（或基轴制）配合时的应用 场合大致总结如下（参教材表1-22）： 间隙配合按相对运动速度选择基本偏差
过盈率中等 平均过盈接近 为零
要求定心精度 较高时 木锤装配 拆卸比较方便 k（K）
过盈率较大 平均过盈 较小
要求精密定心 时
过盈率大 平均过盈稍大
要求更精密定心时
最大过盈时需 用锤或压力机装配 相当的压入力， 拆卸较困难 可以拆卸 m（M） n（N）
应选择 的
（3）根据结构上的需要，在同一基本尺寸的轴上装配有不 同配合要求的几个孔件时应采用基轴制。如下图所示。
常用尺寸公差与配合的选择
合。
P38-39
选择前，首先了解加工方法与公差等级关 系。P38
第15页，共28页。
其次了解：国家标准推荐的各公差等级应用范围
第16页，共28页。
选用公差等级时，除了解上述内容外， 还应考虑以下问题：
1）考虑孔、轴工艺等价性原则
当孔公差等级 ITD≤IT8，孔公差等级比轴低一级 当孔公差等级 ITD > IT8，孔公差等级和轴同级
第24页，共28页。
小结：
配合的选择：
1、配合制的选择：
2、公差等级的选择：原则
3、配合的选择：
配合的大方向
配合类别
确定配合件的基本偏差代号
最终确定：配合代号
第25页，共28页。
es
+
ei
0
_
ES
EI
第26页，共28页。
25
第27页，共28页。
谢谢各位的聆听
第28页，共28页。
3）“一轴多孔”配合，且配合性质不同。
第6页，共28页。
例：发动机中活塞、活塞销及连杆机构
1－活塞 4－活塞销 5－连杆 2处－孔与轴采
用间隙配合 3、6处－孔与轴
采用过渡配合
第7页，共28页。
基准制选择方案a： 采用基孔制
即活塞孔，连杆孔均为φ 30H7，销
两端为φ30m6 (es = +0.021,
第4页，共28页。
选择基孔制的理由：
中、小孔通常采用定值刀具加工，采用极 限量规（专用量规）检验。采用基孔制， 可大大减少孔的公差带数量，从而减少定 值刀、量具的数目
第5页，共28页。
基轴制应用场合
1）轴用型材：如冷拉钢作轴，IT9-11 2）轴为标准件：键、销、轴承外圈 键与轴槽、轮毂槽配合；孔与轴承外圈
常用标准件安装公差配合及应用
常用标准件安装公差配合及应用参考：
如下图B6703ZZ 轴承轴颈和外壳孔的标注：
三、端面推力球轴承公差配合参考
按装配的实际配合要求选择,通常参考上述公差配合，精度到丝级,小数点后两位，第三位小数点通常结合经验一般按四舍五入取，特殊机构除外。
四.定位销/轴公差配合参考(优先采用基孔制，孔IT7,轴IT6)
五、联轴器与轴的配合公差参考
六.键公差配合参考(普通平键的公差b1 b2）
一般情况参考上述设计，特殊要求时按实际需要设计。
七.卡簧的公差配合参考（单位mm）
八.电机安装卡位的配合公差参考
九.同步轮安装配合公差参考
十.气缸联接安装的配合公差参考
十一.常用线性导轨配置公差配合参考
十二.交叉滚子导轨安装公差配合参考
一般情况参考上述设计，特殊要求时按实际需要设计。
公差配合表.pdf
公差配合表基孔制基轴制特性及说明H11/a11A11/h11间隙非常大，液体摩擦情况差，产生紊流现象。
用于精度极低粗糙机械转动很松的配合，高温工作的转动轴以及轴向自由移动的齿轮和离合器等，在一般机械中很少采用H11/b11B11/h11间隙非常大，液体摩擦情况较差，且有紊流。
用于高温工作和粗糙的机械传动轴，其配合间隙非常大，且间隙有很大的变动范围H12/b12B12/h12间隙非常大，有紊流现象，液体摩擦很差的粗糙配合，其配合间隙很大的变动。
如扳手孔与座等的配合H9/c9间隙很大，液体摩擦尚好。
有于高温工作，高速转动造成配合间隙减小，大公差、大间隙要求的外露组件的配合，在一般机械中很少采用H10/c10间隙很大，液体摩擦尚好。
用于结合件材料线膨胀系数显著不同处。
如光学测长仪与光学零件的配合H11/c11C11/h11配合间隙非常大，液体摩擦较差，易产生紊流的配合。
用于转速很低，配合很松的配合。
常用于大间隙、大公差的外露组件及装配很松之处H8/d8D8/h8间隙比较大，液体摩擦良好，带层流。
用于精度不高、高速及载荷不高的配合，高温条件下的转动配合以及由于装配精度不高而引起偏斜的连接H9/d9D9/h9间隙很大的灵活转动配合，液体摩擦情况尚好，用于精度非主要要求时，或有大的温度变动，高速或大的轴颈压力等情况的转动配合，如一般通用机械中的平键连接，滑动轴承及较松的皮带轮等的配合H10/d10D10/h10间隙很大的松动配合，液体摩擦情况尚好。
如一般比较松的皮带轮及滑动轴承等的配合H11/d11D11/h11液体摩擦稍差：适用于间隙变动较大的工作条件及不重要的传动配合，亦用于不重要的固定配合和滑动配合，如减速器壳孔和法兰盘，以及螺栓连接等的配合H8/e7E8/h7液体摩擦良好，较松的转动配合,如风扇电机中的配合,以及气轮发电机、大电动机的高速轴承的配合H8/e8E8/h8H8/e8配合性质与H8/e7相同，但其间隙变动范围更大一些，适用于高转速，载荷不大，方向不变的轴与轴承的配合，或者属于中等转速，但轴比较长的情况，以及有三个以上支承的情况。
常用尺寸轴孔公差与配合的选择
过盈配合的选用
对于利用过盈来保证固定或传递载荷的孔、 轴配合，应选用过盈配合。 ✓ 不传递载荷而只以作为定位用的过盈配合，可以选用
由基本偏差r、s(或R、S)组成的配合。
✓ 连接件如销、键等传递载荷的配合，可以选用小过盈
的基本偏差p、r(或P、R)组成的配合，以增加联结的 可靠性。
加工工艺的角度来看，对应用最广泛的中小直径尺寸的 孔，通常采用定尺寸刀具（如钻头、铰刀、拉刀等）加 工和定尺寸量具（如塞规、心轴等）检验。而一种规格 的定尺寸刀具和量具，只能满足一种孔公差带的需要。 对于轴的加工和检验，一种通用的外尺寸量具，也能方 便地对多种轴的公差带进行检验。由此可见：对于中小 尺寸的配合，应尽量采用基孔制配合。
孔轴公差与配合的选用
常用尺寸尺寸公差与配合的选用
孔、轴配合的精度设计
• 圆柱结合的精度设计实际上就是圆柱结合的公差
与配合的选用，它是机械设计与制造中至关重要 的一环，公差与配合的选用是否恰当，对机械的 使用性能和制造成本有着很大的影响。圆柱结合 的精度设计包括：
✓配合制的选用 ✓公差等级的选用 ✓配合的选用
公差等级的应用
配合IT5至IT13
（1）应遵循工艺等价的原则，即相互结合的零件，其加 工的难易程度应基本相当。根据这一原则，对于基本 尺寸≤500mm的，当公差等级在IT8以上时，标准推 荐 孔 比 轴 低 一 级 ， 如 ： H8/m7，K7/h6； 当 公 差 等 级在IT8以下时，标准推荐孔与轴同级，如：H9/h9， D9/h9，IT8属于临界值，IT8级的孔可与同级的轴 配 合 ， 也 可 以 与 高 一 级 的 轴 配 合 ， 如 ： H8/f8， H8/k7。对于基本尺寸＞500mm的，一般采用孔、 轴同级配合。

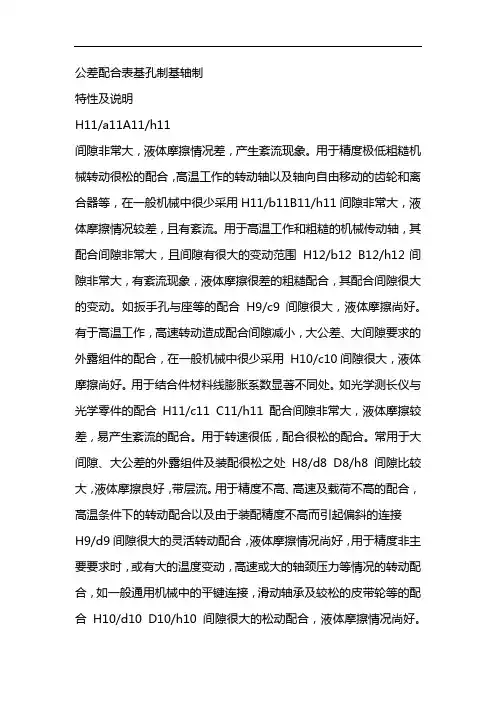

公差配合表
公差配合表基孔制基轴制特性及说明H11/a11A11/h11间隙非常大，液体摩擦情况差，产生紊流现象。
用于精度极低粗糙机械转动很松的配合，高温工作的转动轴以及轴向自由移动的齿轮和离合器等，在一般机械中很少采用H11/b11B11/h11间隙非常大，液体摩擦情况较差，且有紊流。
用于高温工作和粗糙的机械传动轴，其配合间隙非常大，且间隙有很大的变动范围H12/b12 B12/h12间隙非常大，有紊流现象，液体摩擦很差的粗糙配合，其配合间隙很大的变动。
如扳手孔与座等的配合H9/c9间隙很大，液体摩擦尚好。
有于高温工作，高速转动造成配合间隙减小，大公差、大间隙要求的外露组件的配合，在一般机械中很少采用H10/c10间隙很大，液体摩擦尚好。
用于结合件材料线膨胀系数显著不同处。
如光学测长仪与光学零件的配合H11/c11 C11/h11配合间隙非常大，液体摩擦较差，易产生紊流的配合。
用于转速很低，配合很松的配合。
常用于大间隙、大公差的外露组件及装配很松之处H8/d8 D8/h8 间隙比较大，液体摩擦良好，带层流。
用于精度不高、高速及载荷不高的配合，高温条件下的转动配合以及由于装配精度不高而引起偏斜的连接H9/d9间隙很大的灵活转动配合，液体摩擦情况尚好，用于精度非主要要求时，或有大的温度变动，高速或大的轴颈压力等情况的转动配合，如一般通用机械中的平键连接，滑动轴承及较松的皮带轮等的配合H10/d10 D10/h10 间隙很大的松动配合，液体摩擦情况尚好。
如一般比较松的皮带轮及滑动轴承等的配合H11/d11 D11/h11液体摩擦稍差：适用于间隙变动较大的工作条件及不重要的传动配合，亦用于不重要的固定配合和滑动配合，如减速器壳孔和法兰盘，以及螺栓连接等的配合H8/e7 E8/h7 液体摩擦良好，较松的转动配合,如风扇电机中的配合,以及气轮发电机、大电动机的高速轴承的配合H8/e8配合性质与H8/e7相同，但其间隙变动范围更大一些，适用于高转速，载荷不大，方向不变的轴与轴承的配合，或者属于中等转速，但轴比较长的情况，以及有三个以上支承的情况。
配合公差表
配合公差表选用配合的方法有三种：计算、类比和试验。
一般情况采用类比法。
采用类比法，首先了解配合部位在机械设备中的作用、使用要求及工作条件。
其次考虑国标各种配合基本偏差的特点，了解常用、优先配合的特征及应用场合。
最后查阅相关资料熟悉典型配合实例。
基本步骤确定配合的特征，即确定是间隙还是过盈还是过渡配合。
比如孔与轴有无相对运动。
是否传递扭矩，是否精确同轴，是移动还是转动还是复合运动。
等等。
确定类别后，再进一步确定选哪一种配合例如H7/k6用于轻微震动的定位配合，装拆也比较方便。
H7/n6用于精确定位承受冲击载荷，装拆较困难。
等等再说工作条件，工作时孔轴哪一个温度高。
配合长度如何，配合面粗糙度，配合误差等等. 这个问题涉及的理论不是几句话就说明白的。
比如Φ12的孔和轴配合，选用基孔制那么先加工孔，孔公差为H0~H18，孔的最小直径为12，最大为12+公差，这样孔就加工好了。
再加工Φ12的轴，根据需要可以选用过渡配合，间隙配合或者过盈配合。
如果孔选用Φ12H7，也就是Φ12(+0.018/0)，过盈配合，轴可以用Φ12p6，也就是Φ12(0.029/0.018)，他们的公差配合Φ12H7p6=Φ12(0，-0.029)，其中0=孔的最大尺寸0.018-轴的最小尺寸0.018，-0.029=孔的最小尺寸0-轴的最大尺寸0.029选用基轴制那么就先加工轴,轴公差为h0~h18，轴的最大直径为12，最小为12+公差(公差为负值).这样轴就加工好了,再加工Φ12的孔,根据需要可以选用过渡配合,间隙配合或者过盈配合. 如果轴选用Φ12h6,也就是Φ12(0,-0.011),过盈配合,孔可以用Φ12P7,也就是Φ12(-0.011/-0.029),他们的公差配合Φ12P7h6=Φ12(-0，-0.029),其中-0=孔的最大尺寸-0.011-轴的最小尺寸-0.011，-0.029=孔的最小尺寸-0.029-轴的最大尺寸0可见，对于相同直径Φ12的孔轴配合，相同的配合公差Φ12(-0，-0.029)，选用基孔制和基轴制时，孔和轴的公差是不一样的。
一般常用和优先的公差带与配合资料
圆 Xmin=0-(-0.025)=0.025mm 柱 Tf=|0.131-0.065|=0.064mm
公 为基孔制间隙配合。 差
0.039
与 配
+
孔
0
合
- -0.025
轴
ø50
-0.050
作业讲评：
P200.第3题:
第 (3). Ø30K7/h6 三 解：查表1-8.IT7=0.021mm.IT6=0.013mm 章 查表1-11.Ø50K7的基本偏差为下偏差，
圆
若为基轴制，则配合代号为 9G 56 (0 0 ..0 03 1 )/4 2h 5 (0 0 .01 )5
柱
公
差
+0.022
与 配 合
+
0
H6 0
-
-0.012
g5 -0.027
φ 95
基孔制
习题课
一、判断题 〔正确的打√，错误的打X〕
第 三
1．公差可以说是允许零件尺寸的最大偏差。（X）
章 2．基本尺寸不同的零件，只要它们的公差值相同，就可
根据题意有： Xmin=EI-es≥ [Xmin]
解此不等式得：es ≤-10 μm
查表3.4可知：轴的基本偏差代号为g时，es=-12μm
第
∴公差代号为g5，且ei=-27 μm
三
章
配合代号为 9H 56 (0 0 .02 )/2 g 5 ( 0 0 ..0 01 2 )2 7
验算（略）。
与 7.标准对孔和轴各设置了_______2_8____________个基本偏差
配 代号，对于轴ａ--ｈ的基本偏差为____上__偏__差__________，与
合
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基孔制优先、常用公差配合表
根据国标所提供的20种等级标准公差和28种基本偏差可组成大量不同大小和位置的公差带(孔有543种，轴有544种)，为有利于生产和减少刀具、量具的规格、数量，必须对公差带的数量作必要的限制，故国标规定了一般公差带、常用公差带和优先公差带。
把543种孔和544种轴的公差带进行组合可得30万种配合，远远超过了实际需要，故国家标准根据我国生产实际需要及参考国际公差标准的规定在尺寸小于等于500mm范围内，对基孔制规定了59种常用配合和13种优先配合。
对基轴制规定了47种常用配合和13种优先配合。
下面是基孔制优先和常用优先配合表。
其中黄色背景的配合为优先配合，H6/n5和H7/p7在基本尺寸≤3mm和H8/r7在≤100mm时，为过渡配合。
接上表。
