水泥深层搅拌桩与旋喷桩的区别
高压旋喷桩与水泥搅拌桩的区别

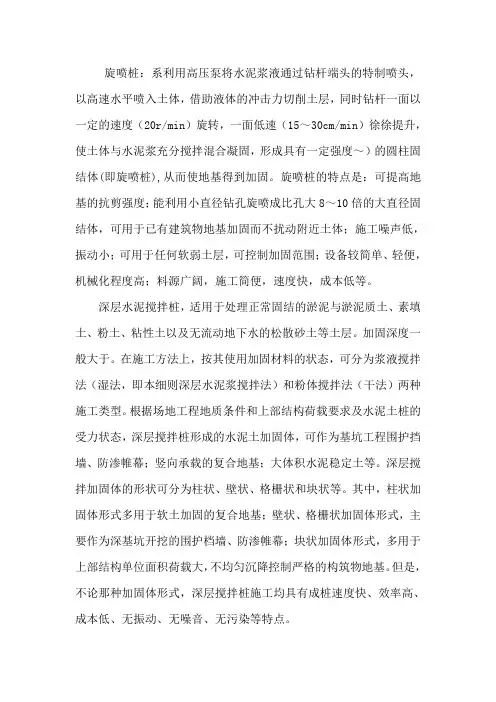

高压旋喷桩与水泥搅拌桩的区别LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】高压旋喷桩与水泥搅拌桩的区别旋喷桩：系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15～30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度～）的圆柱固结体(即旋喷桩),从而使地基得到加固。
旋喷桩的特点是：可提高地基的抗剪强度；能利用小直径钻孔旋喷成比孔大8～10倍的大直径固结体，可用于已有建筑物地基加固而不扰动附近土体；施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高；料源广阔，施工简便，速度快，成本低等。
深层水泥搅拌桩，适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于。
在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。
但是，不论那种加固体形式，深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩，适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时，则需慎重使用或根据现场试验结果来确定其适用性。
【专业知识】高压旋喷桩与水泥搅拌桩区别
【专业知识】高压旋喷桩与水泥搅拌桩区别【学员问题】高压旋喷桩与水泥搅拌桩区别？【解答】旋喷桩：系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15～30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度（0.5～8.0MPa）的圆柱固结体（即旋喷桩），从而使地基得到加固。
旋喷桩的特点是：可提高地基的抗剪强度；能利用小直径钻孔旋喷成比孔大8～10倍的大直径固结体，可用于已有建筑物地基加固而不扰动附近土体；施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高；料源广阔，施工简便，速度快，成本低等。
深层水泥搅拌桩，适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于5.0m.在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。
但是，不论那种加固体形式，深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩，适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时，则需慎重使用或根据现场试验结果来确定其适用性。
水泥深层搅拌桩与旋喷桩的区别
水泥深层搅拌桩与旋喷桩的区别以下几点:一、原理不同1、水泥搅拌桩深层水泥搅拌桩是利用水泥作为固化剂的主剂，通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和，使软土硬结而提高地基强度。
这种方法适用于处理软土，处理效果显著，处理后可很快投入使用。
在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。
2、高压旋喷桩高压旋喷桩是利用钻机把带有喷嘴的注浆管，钻入土层的预定位置，然后将浆液已高压流的形式从喷里射出，冲击破坏土体，高压流切割搅碎的土层，呈颗粒分散，一部分被浆液和水带出钻孔，另一部分则与浆液搅拌混合，随着浆液搅拌混合，喷浆管不断以360°回转提升，随着浆液的凝固，组成具有一定的强度和抗渗能力的作用。
在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种。
二、机具不同1、水泥搅拌桩PH-5系列深层搅拌桩机及相应的辅助设备（灰浆泵、灰浆搅拌机等制备水泥浆设备）。
2、高压旋喷桩旋喷桩机，高压柱塞泵，空压机，浆液搅拌机，灌浆泵，排污泵等设备。
三、工艺不同1、水泥搅拌桩桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0.3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。
2、高压旋喷桩桩位放样→钻机就位→引孔（扩孔）到设计标高→封堵垂向喷嘴→搅浆→由下向上旋喷作业到设计顶→冲洗→移位。
四、适用土层和用途不同1、水泥搅拌桩水泥搅拌桩适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于5.0m。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。
地基加固(水泥搅拌桩及高压旋喷桩)
嘉兴独山海河联运围堤工程水泥搅拌桩及高压旋喷桩专项施工方案浙江省第一水电建设集团有限公司嘉兴独山海河联运围堤工程项目经理部2011年8月目录一、工程概况 (1)二、编制依据 (1)三、工程地质条件 (2)四、施工准备 (2)五、施工方案及技术要求 (4)六、施工质量保证措施 (8)七、施工工期及工期保证措施 (9)八、安全生产技术措施 (10)九、文明施工措施 (11)附表一、施工机械设备一览表 (11)附表二、主要劳动力一览表 (12)一、工程概况本工程的上游护底、铺盖、下游消力池、海漫采用水泥搅拌桩处理地基，上游共1452根，下游共1778根，总计3230根，搅拌桩桩径60cm，间距1.2m，桩长约5m；闸室段与上下游连接段采用高压旋喷桩防渗墙，总计352根桩，桩径80cm，孔距为70cm，排距为60cm。
水泥搅拌桩水泥采用普通硅酸盐水泥，水泥强度等级42.5，水灰比0.45~0.55，水泥土90d 室内无侧限抗压强度平均值fcu,k=1600kPa，水泥掺入比不低于15%，木质素磺酸钙，石膏分别以水泥的0.2%，2%计，并可适量掺入粉煤灰。
水泥你最终配比参数须按设计强度要求进行室内试验和现场试桩确定。
旋喷桩采用二管法施工，成桩直径800mm，注浆孔间距参照设计图纸。
浆液采用42.5 级普通硅酸盐水泥配置，水泥用量约550kg/m3，水灰比及早强剂等外加剂根据试验确定。
桩底标高-29.5m，桩顶标高分三类：第一类桩顶标高为-15.5m，桩长14m，根数为273 根，分布在沉井结构底部；第二类桩顶标高为-13m，桩长16.5m，根数为58 根，分布在隧道出洞处下方位置；第三类桩顶标高为-10.20m，桩长19.3m，根数122 根，分布在井壁外侧一圈，距离井壁间距为1000mm。
详见附图-01：旋喷桩位布置图排水箱涵底部以Ф500mm 单轴水泥搅拌桩进行加固，桩间间距1200mm，桩长15m（未包括超高500mm），桩顶标高-3.60m，共计2580 根。
高压旋喷桩与水泥搅拌桩的区别
旋喷桩：系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15～30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度～）的圆柱固结体(即旋喷桩),从而使地基得到加固。
旋喷桩的特点是：可提高地基的抗剪强度；能利用小直径钻孔旋喷成比孔大8～10倍的大直径固结体，可用于已有建筑物地基加固而不扰动附近土体；施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高；料源广阔，施工简便，速度快，成本低等。
深层水泥搅拌桩，适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于。
在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。
但是，不论那种加固体形式，深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩，适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时，则需慎重使用或根据现场试验结果来确定其适用性。
在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种，加固深度一般大于。
高压旋喷桩与水泥搅拌桩
高压旋喷桩与水泥搅拌桩一、原理不同1、水泥搅拌桩深层水泥搅拌桩是利用水泥作为固化剂的主剂，通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和，使软土硬结而提高地基强度。
这种方法适用于处理软土，处理效果显著，处理后可很快投入使用。
在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。
2、高压旋喷桩高压旋喷桩是利用钻机把带有喷嘴的注浆管，钻入土层的预定位置，然后将浆液已高压流的形式从喷里射出，冲击破坏土体，高压流切割搅碎的土层，呈颗粒分散，一部分被浆液和水带出钻孔，另一部分则与浆液搅拌混合，随着浆液搅拌混合，喷浆管不断以360°回转提升，随着浆液的凝固，组成具有一定的强度和抗渗能力的作用。
在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种。
二、机具不同1、水泥搅拌桩PH-5系列深层搅拌桩机及相应的辅助设备（灰浆泵、灰浆搅拌机等制备水泥浆设备）。
2、高压旋喷桩旋喷桩机，高压柱塞泵，空压机，浆液搅拌机，灌浆泵，排污泵等设备。
三、工艺不同1、水泥搅拌桩桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0.3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。
2、高压旋喷桩桩位放样→钻机就位→引孔（扩孔）到设计标高→封堵垂向喷嘴→搅浆→由下向上旋喷作业到设计顶→冲洗→移位。
四、适用土层和用途不同1、水泥搅拌桩水泥搅拌桩适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于5.0m。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。
高压旋喷桩与水泥搅拌桩的区别
高压旋喷桩与水泥搅拌桩的区别旋喷桩：系利用高压泵将水泥浆液通过钻杆端头的特制喷头，以高速水平喷入土体，借助液体的冲击力切削土层，同时钻杆一面以一定的速度（20r/min）旋转，一面低速（15～30cm/min）徐徐提升，使土体与水泥浆充分搅拌混合凝固，形成具有一定强度（0。
5～8。
0MPa）的圆柱固结体（即旋喷桩），从而使地基得到加固.旋喷桩的特点是：可提高地基的抗剪强度;能利用小直径钻孔旋喷成比孔大8～10倍的大直径固结体，可用于已有建筑物地基加固而不扰动附近土体；施工噪声低，振动小；可用于任何软弱土层，可控制加固范围；设备较简单、轻便，机械化程度高；料源广阔,施工简便，速度快，成本低等。
深层水泥搅拌桩,适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层.加固深度一般大于5。
0m.在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法,即本细则深层水泥浆搅拌法）和粉体搅拌法（干法)两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等.深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕;块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。
但是,不论那种加固体形式,深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩，适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时,则需慎重使用或根据现场试验结果来确定其适用性。
在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种，加固深度一般大于5。
深层搅拌法喷浆桩与喷粉桩的比较
组 二组 三组 四组 五组 六 组 平均强 度
ｋ ａ ｋ Ｐ Ｐａ ｋａ Ｐ ｋ ｋ Ｐａ Ｐａ ｋ ａ Ｐ
喷浆 桩 ｌ ６号 ２ ６ ２ ４ ２ ７ ２．５ ２ ５ ２ ６ ０ ８ ８ ７ ６ ３ 喷粉 桩 １ ５号 ２ ０ ２ Ｏ ２ ０ ２ １ ２ ０ ２ ０ ９ ０ １ １ ８ ０
３ 碳 化反应 ： ） 水泥术化 物中游离的氢氧化钙能 吸收水中和空 气 中的二氧化碳 发生碳 酸化 ． 成不溶 于术 的碳酸 钙 ， 形 这种 反应 亦 能使 水泥土强度增加。 ３ ２ ２ 桩体强度 比较
２ 深 层 搅 拌 法 喷 浆 桩 、 粉桩 喷
深层搅 拌法 是用于加 固饱和 软粘土 的一种新方 法： 目前 按
定性 。
１ 深层搅 拌法
深层搅拌法 是利用水泥或石灰 等材 料作为固化剂的主剂 ， 通 过特制 的深层搅拌机械在地基 深处 就地将软土和 固化剂（ 浆液或
粉体 ） 强制拌 和， 固化剂 和软土之间产生一 系列物理 化学反应 ． 使 软土 硬结 成具 有整体性 、 水稳定性 和一定强度的优质地基：
深 层 搅 拌 法 喷 浆桩 与喷 粉 桩 的 比较
赵 爱 萍
摘 要： 对滚层搅拌法噎浆柱 、 喷精柱 的施 工工艺进 行了挣析； 从适用 范围、 加目效果 、 固结体性质 、 程造价、 工 环境保 护 等方面进行 了论述 ； 出采用喷 浆桩 ， 指 可使 粉体 与低 舍水量土质肢结 良好， 能提高柱 问土 的密实度和单桩承 载力 ， 还可以 掺＾ 添加剂 ， 改善水泥土 的性 能； 喷浆桩的整体 睦、 均匀度和强度 均得到提高， 明潭层搅拌法 喷浆桩忧 于喷粉桩 。 说 关键词 ： 喷浆柱 ， 喷粉柱 ， 固化剂 中图分类号 ： Ｕ ７ ． ６ Ｔ ４ ２３ 文献标识码 ： Ａ 应， 并逐 渐形 成不溶于水的稳定 铝酸钙 ． 硅酸钙 、 长石 的结 晶水 黄 化物 ， 这些 化合物在水 中逐 渐硬 化， 增大了水泥土 的强 度， 而且由 于结构 比较致密 ， 水分不易 侵入 ， 而使水 泥土具 有足够 的水稳 从
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥深层搅拌桩与旋喷桩的区别
一、原理不同
1、水泥搅拌桩深层水泥搅拌桩是利用水泥作为固化剂的主剂，通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和，使软土硬结而提高地基强度。
这种方法适用于处理软土，处理效果显著，处理后可很快投入使用。
在施工方法上，按其使用加固材料的状态，可分为浆液搅拌法（湿法，即本细则深层水泥浆搅拌法）和粉体搅拌法（干法）两种施工类型。
2、高压旋喷桩高压旋喷桩是利用钻机把带有喷嘴的注浆管，钻入土层的预定位置，然后将浆液已高压流的形式从喷里射出，冲击破坏土体，高压流切割搅碎的土层，呈颗粒分散，一部分被浆液和水带出钻孔，另一部分则与浆液搅拌混合，随着浆液搅拌混合，喷浆管不断以360回转提升，随着浆液的凝固，组成具有一定的强度和抗渗能力的作用。
在施工方法上，可分别采用单管法、双重管法、三重管法；在喷射形式上又可分为旋喷、定喷和摆喷三种。
二、机具不同
1、水泥搅拌桩PH-5系列深层搅拌桩机及相应的辅助设备（灰浆泵、灰浆搅拌机等制备水泥浆设备）。
2、高压旋喷桩旋喷桩机，高压柱塞泵，空压机，浆液搅拌机，灌浆泵，排污泵等设备。
三、工艺不同
1、水泥搅拌桩桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0、3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。
2、高压旋喷桩桩位放样→钻机就位→引孔（扩孔）到设计标高→封堵垂向喷嘴→搅浆→由下向上旋喷作业到设计顶→冲洗→移位。
四、适用土层和用途不同
1、水泥搅拌桩水泥搅拌桩适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于5、0m。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态，深层搅拌桩形成的水泥土加固体，可作为基坑工程围护挡墙、防渗帷幕；竖向承载的复合地基；大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中，柱状加固体形式多用于软土加固的复合地基；壁状、格栅状加固体形式，主要作为深基坑开挖的围护档墙、防渗帷幕；块状加固体形式，多用于上部结构单位面积荷载大，不均匀沉降控制严格的构筑物地基。
2、高压旋喷桩高压旋喷桩适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层，而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有
机质以及地下水流速过大时，则需慎重使用或根据现场试验结果来确定其适用性，加固深度一般大于5、0m。
旋喷桩（加固体）可用于既有建筑和新建建筑地基加固，深基坑、地铁等工程的土层加固或防水。
而在基坑围护工程中多以定喷或摆喷形式单独作为防渗幕墙使用，或与抗伏排桩配合（做桩间定向摆喷）作为防渗挡墙使用。
