隔膜式、隔膜式耐震压力表
隔膜压力表
隔膜压力表隔膜压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合，应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。
隔膜压力表结构原理当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。
当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
隔膜压力表主要技术指标·隔膜压力表的温度特性由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。
一般受压部温度误差规定不大于0.1％/℃。
故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
·隔膜压力表液位差尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生如图所示的液位差的影响量△P。
·隔膜压力表的耐蚀性隔膜压力表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。
隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。
法兰材料：不锈钢0Crl7Nil2M02(316)；不锈钢内衬氟塑料(316+F4)。
密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
主要技术指标：1：精度等级 1.5级2：测量范围（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊规格请在订货时注明)3：隔膜材料PTFE聚四氟乙烯薄板4：内部填充工作液（1）硅油（2）根据客户需求填充5：工作条件（1）温度环境温度- 20~+55℃被测介质温度- 20~+55℃（2）工作压力静负荷：用至测量上限值的3/4交变负荷：用至测量上限值的2/3短时压力：用至测量上限值6：连接尺寸（1）螺纹连接：M20*1.5(G3/8″ G1/2″)(2) 法兰连接A：机械工业部标准JB81-5 《平焊钢法兰》B:化学工业部标准《耐酸平焊钢法兰》C:本公司法兰标准D:根据用户需求定制7:知识仪表外径（φ75mm）φ100mm8:型号及形式产品型号连接形式使用范围YTP-75S 螺纹连接用于测量强腐蚀性介质的压力。
压力表的分类及技术参数
压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。

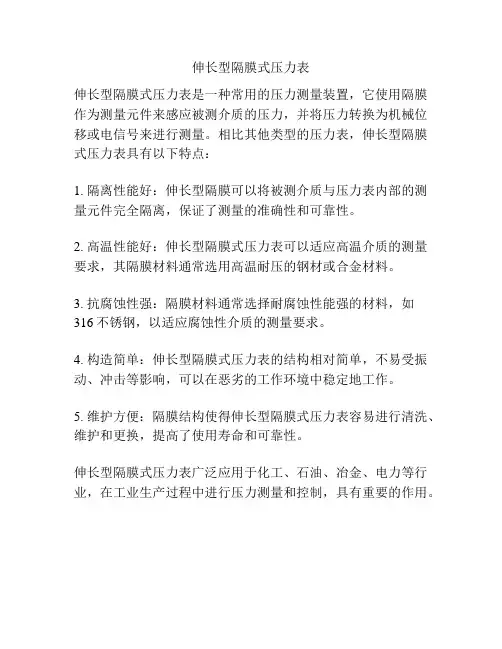

伸长型隔膜式压力表
伸长型隔膜式压力表
伸长型隔膜式压力表是一种常用的压力测量装置，它使用隔膜作为测量元件来感应被测介质的压力，并将压力转换为机械位移或电信号来进行测量。
相比其他类型的压力表，伸长型隔膜式压力表具有以下特点：
1. 隔离性能好：伸长型隔膜可以将被测介质与压力表内部的测量元件完全隔离，保证了测量的准确性和可靠性。
2. 高温性能好：伸长型隔膜式压力表可以适应高温介质的测量要求，其隔膜材料通常选用高温耐压的钢材或合金材料。
3. 抗腐蚀性强：隔膜材料通常选择耐腐蚀性能强的材料，如316不锈钢，以适应腐蚀性介质的测量要求。
4. 构造简单：伸长型隔膜式压力表的结构相对简单，不易受振动、冲击等影响，可以在恶劣的工作环境中稳定地工作。
5. 维护方便：隔膜结构使得伸长型隔膜式压力表容易进行清洗、维护和更换，提高了使用寿命和可靠性。
伸长型隔膜式压力表广泛应用于化工、石油、冶金、电力等行业，在工业生产过程中进行压力测量和控制，具有重要的作用。
膜片隔膜式压力表
膜片隔膜式压力表膜片隔膜式压力表是一种用于测量气体或液体的压力的设备，通常用于工业和科学实验领域。
一、概述膜片隔膜式压力表是一种高精度的压力测量设备，它使用隔膜和膜片来测量气体或液体的压力。
这种压力表具有高精度、高灵敏度和高稳定性等优点，因此在工业和科学实验领域得到了广泛的应用。
二、工作原理膜片隔膜式压力表的工作原理是利用隔膜和膜片之间的压力差来测量气体或液体的压力。
当气体或液体作用于隔膜时，隔膜会产生变形，从而改变了膜片之间的距离。
这个距离的变化会导致膜片上的压力变化，从而使得压力表显示的压力值发生变化。
三、优点1. 高精度：膜片隔膜式压力表采用高精度的传感器和先进的测量技术，因此具有高精度测量气体或液体压力的能力。
2. 高灵敏度：由于隔膜和膜片之间的距离非常小，因此这种压力表具有非常高的灵敏度，可以准确地测量微小的压力变化。
3. 高稳定性：膜片隔膜式压力表采用优质的材料和先进的设计，因此具有非常高的稳定性，可以长时间地稳定工作。
4. 易于维护：这种压力表结构简单，易于维护和保养，因此可以减少停机时间和维修成本。
四、应用领域膜片隔膜式压力表在工业和科学实验领域得到了广泛的应用，例如：1. 石油化工行业：用于测量石油、天然气等介质的压力。
2. 电力行业：用于测量锅炉、汽轮机等设备的压力。
3. 制药行业：用于测量药品生产过程中的压力。
4. 食品行业：用于测量食品加工过程中的压力。
5. 科研领域：用于测量各种气体或液体的压力，为科学研究提供准确的数据。
膜片隔膜式压力表是一种高精度、高灵敏度和高稳定性的压力测量设备，在工业和科学实验领域得到了广泛的应用。
隔膜耐震压力表选型参数知识
隔膜耐震压力表选型参数知识我们在选择隔膜耐震压力表首先从外观材质来看，表盘直径就是我们可以默认为是压力表的外壳的直径，一般比较常用的是50毫米，63毫米，100毫米和160毫米。
一般压力表的外壳的材质会有ABS(工程塑料)，碳钢，304不锈钢以及铜合金，这个我们要根据具体的环境来选择压力表的外壳材质。
通常使用的是ABS和304不锈钢两种。
压力表的连接方式和液体填充，隔膜耐震压力表分为轴向(背部连接)和径向(底部连接)两种，但是在现实中，客户可以根据具体的情况选一些选项，如果是面板安装的，轴向的可以选前法兰边或后带固定支架，径向的可以选前法兰边或后固定边等等。
我们在一些机械震动比较大的环境中发现，有很多压力表表盘里面都填充了液体，其实这些液体的主要作用就是增加阻力，有效的阻止压力表的指针不停的震动，这样我们就可以很准确的读取压力值。
一般在泵附近或震动比较厉害的环境中比较常用。
测量介质和介质温度压力表的接液材质一般只有两种(标准)，即铜合金和316不锈钢，如果你所测量的介质对这两种不适用或腐蚀，那就可以选用压力表与化学密封共同使用(化学密封的作用是不影响压力测量元件对介质压力的测量的情况下有效的阻止测量介质与测量元件接触，从而起到保护测量元件，也起到延长测量元件的寿面)一般铜合金的测量元件的测量介质温度最高为+80度，不锈钢的为+200度;但是如果你选用的压力表为充液耐震的压力表，此时的介质最高温度只能达到+100度;如果温度过高，但是又要耐震，我们采用的办法就是冷凝弯。
最后就是隔膜耐震压力表量程范围，由于压力表是通过测量元件的变形，通过放大机构来带动指针的转动，从而显示压力值，我们在选测量范围的时候也要注意，一般测量的最大的压力为压力表的量程的3/4或2/3是最理想的，如果选大了，指针的变化小，读取出的压力值就不准确了，如选小了，压力表会由于过载而损坏。
隔膜式耐震压力表使用环境条件
隔膜式耐震压力表产品介绍隔膜式耐震压力表是由膜片隔离装置和配用压力表两大部分组成。
广泛应用于石油、化工、医药、食品、造纸等行业。
隔膜式压力表由于其配用表采用耐用压力表故有效地消除了介质脉动和环境振动所产生的影响，使仪表指示稳定、可靠，同时亦提高了仪表的使用寿命。
隔膜式耐震压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体中,颗粒状固体介质的压力。
隔离膜片有多种材料，以适应各种不同腐蚀性介质。
隔膜式耐震压力表使用环境条件仪表工作环境应无腐蚀气体。
温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有一个误差, 其值为 0.1%/ ℃隔膜式耐震压力表技术指标精确度：± 1.6% ，± 2.5%隔膜材料： Ocr18Ni12MO2(316), 哈氏合金 C ( H276C ) , 蒙乃尔合金( Cu30NI70 ) , 钽合金( Ta )，氟塑料( F4 )。
密封垫材料：丁晴橡胶，氟塑料。
结构原理：隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于 P 的压力，传导至山东神华压力仪表，显示被测介质压力值。
温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有一个误差，其值为 0.1%/ ℃ .液位差 :软管连接的隔膜压力表在安装时若受到压部与压力仪表处不同位置 , 其液位差将形成一个压力差△ P 的影响 , △ P= 密封液比重液位差。
耐蚀性：隔膜压力表的耐蚀性包含环境及测量介质的腐蚀性，可按使用条件选配隔离器，隔膜、密封垫圈的材料。
隔膜式耐震压力表技术参数产品型号 YML-100 YML-150 YNML-100 YNML-150YMF-100 YMF-150 YNMF-100 YNMF-150公称直径螺纹连接法兰连接M20×1.5 (按GB9113-88)测量范围(Mpa) 0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6;0～1; 0～1.6; 0～2.5; 0～4; 0～6;使用环境条件温度-40～70.C; 相对湿度≤85%耐振等级 V.H.3 Vshenhua08.H.4 V.H.3 V.H.4隔离表头公称直径Φ100; Φ150类别一般耐振精度等级 1.5; 2.5隔离装置法兰材料 1Cr18Ni9Ti 膜片材料不锈钢、哈氏合金等填充工作液甲基硅油、甘油等。
压力表的分类及技术参数
压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
隔膜压力表使用注意事项
隔膜压力表使用注意事项
在使用安装隔膜压力表之前，务必先弄清被监测介质的特性，因为隔膜压力表是专为特种介质设计的，当监测一般气体、水和油液压力时，可选一般压力表，当监测硝酸、磷酸、强碱压力时，可选用不锈钢压力表，但当被监测介质有很强腐蚀性比如：盐酸、湿氯气、二氯化铁；有很高的粘度比如：乳胶；易结晶比如：盐水；易凝固比如：热沥青；有固态浮游物比如：污水，选用以上压力表是不行的，因为SUS316不锈钢管会被盐酸腐蚀，沥青和污水的浮游物也会将压力表的导压孔堵塞，而使压力表失去使用功能。
由于隔膜压力表有隔膜膜片，它可以阻止高粘度、易结晶、易凝固的介质流人导压孔内，保证压力表读数能正常体现被测介质的压力。
隔膜压力表在使用过程中要注意几点：
（1）隔膜压力表安装位置必须与压力表使用说明书注意事项中安装位置相对应。
（2）压力表应按被测介质的性质来选择合适的接口形式、膜片材料、垫片材料，使用在有强烈机械振动和介质压力脉动的场合，要求配用抗震型压力表。
在带压投运压力表时，应缓慢、均匀打开一次阀门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔膜式耐震压力表主要用于石油、化工、制药等工业部门，它既可以测量具腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力，也可以避免测量介质直接进入表中。
那么隔膜式耐震压力表哪家好？安徽康斐尔电气有限公司是一个不错
的选择，接下来小编为您简单介绍，希望给您带来一定程度上的帮助。
目前在化工领域大多要使用耐震压力表，它安装简单只需要符合环境温度且满足垂直安装需求，基本上就不会产生大幅的压力误差。
所以总体来说在精度上可以得到保障，但是压力表生产厂家所言：隔膜耐震压力表和膜片压力表不同，但各位往往容易混淆。
一、工作原理不同
首先了解隔膜耐震压力表和膜片压力表的官方区别便是工作原理都不一样，前者在测量时是将测量介质直接与隔离膜片相接触，耐震压力表的认可度极高，它所产生的压力是垂直于膜片并向上，膜片发生弹性的形变之后读取压力值；但是膜片耐震压力表主要是在压力下测得的正压或负压，后续的螺杆机构带动新齿轮轴旋转得出压力值。
二、精度等级不同
通过耐磨压力表生产厂家的分析后发现，好用的耐震压力表——隔膜耐震压力表的精度等级并无膜片压力表等级高，不同的精度等级也促使了它们的测量范围不同，相对来说膜片压力表测量的压力范围相对较广泛一些，但是不同系列的压力表也并非全部如此。
三、弹性元件不同
将两种耐震压力表拆开后发现隔膜压力表的的弹性配件为弹簧管，而它其中的膜片是起到隔离作用。
膜片型耐震压力表弹性元件为波纹膜片，从其工作原理可知被测压力与膜片直接接触，因此膜片是它的核心工作机构，膜片正常才可以正常的指示压力值。
但是以上两种耐磨压力表并无明显的优劣之分，它们在后期安装时必须保证环境温度的适当，而且一定要看仪表的正常使用范围，切勿超限使用。
在耐震压力表后期使用过程当中如果当指针松动后要进行正常的维修，否则会使故障扩大而影响耐磨压力表的工作精度。
