电工电子技术实训指导书
《电工电子技术与PLC》实训指导书
2008 年7 月
学生实训守则
1. 严格遵守实训实训室各项规章制度，服从实训实训指导教师和管理人员的指导与管理。
2. 认真预习实训实训教材和指导书，明确实训实训目的、内容和步骤，理解实训实训原理，了解仪器设备操作规程和所用物品特性，认真做好一切准备工作。
3. 不迟到、不旷课，不把与实训实训无关的东西带入实训实训室，不动用与本实训实训无关的设备。
4. 保持实训实训室安静、整洁。
不大声喧哗，不相互嬉闹，不随地吐痰，不乱扔杂物，不随意窜岗，不做与实训实训无关的事情。
5. 严格遵守操作规程。
经指导教师允许，方可开始实训实训，仪器设备发生故障，应立即报告指导教师。
6. 注意实训实训安全。
按规定穿戴好防护用品，防止发生意外，一旦发生意外事件，应立即报告指导教师，服从指导教师的指挥。
7. 爱护实训实训仪器设备。
损坏、丢失仪器设备应书面向指导教师说明情况，听候指导教师处理。
8. 树立良好学风。
认真听讲，积极思维，细致观察，精益求精，仔细操作，真实完整记录实训实训数据。
9. 实训实训完毕，应关闭相关水源、电源和气源；应认真清理实训实训器材，将仪器设备恢复原状；听从安排，认真做好清洁卫生工作。
10. 认真总结实训实训情况，独立完成实训实训报告，并按时送交指导教师批阅。
电工电子技术实训室、PLC实训室实训要求
1．元件摆放时按照一定次序集中摆放，并且元器件之间留有适当间隔。
另外元件的布置讲究美观、对称，并遵循便于操作、观察、测量、分析等原则。
2．导线采用单股硬导线。
布线时应讲究横平竖直，避免交叉连接，并且考虑用线最少、最短。
3．接线要紧固，不能有裸体的线头在外。
4．故障检查一定要在断电情况下进行，必须通电检查的则注意安全问题。
5．故障检查依照先主电路，后控制电路的顺序。
例如：若是通电后电动机不转情况，则先检查电源电路，如熔断器是否熔断；然后查看接线是否有脱线、松动等现象。
最后检查控制电路连接，可用电压测量法，也可用电阻测量法来寻找故障点。
6．操作过程严格遵守实训规则，注意安全问题。
2008年7月
目录
实训一三相异步电动机点动、连续运行控制 (5)
实训二三相异步电动机可逆运行控制实训 (6)
实训三CA6140车床电气控制检修实训 (8)
实训四M7120型平面磨床的电气控制检修实训 (9)
实训五Z3040摇臂钻床电气控制检修实训 (10)
实训六X62W型万能铣床的电气控制检修实训 (11)
实训七T68卧式镗床电气控制检修实训 (12)
实训一三相异步电动机点动、连续运行控制
一、实训目的
1．学会安装用按钮和接触器控制的电机单向运转电路，能正确布线，并能排除简易故障。
2．熟悉交流接触器、热继电器、按钮等电器元件的使用方法，理解它们在控制电路中的作用。
3．掌握三相异步电动机起动、停止的工作原理、接线方法。
4．掌握“自锁”的设计方法和作用。
二、实训内容
三相异步电动机点动、单向连续运行控制
三、实训仪器和设备
电动机、交流接触器、热继电器、熔断器、控制按钮、导线、万用表、电工工具及导线。
四、实训步骤
按图所示电路，清理并检测所需元件，用万用表欧姆档检查接触器、按钮的常开、常闭触头是否闭合或断开；用手动接触器、按钮的可动部件，察看是否灵活。
然后按照工艺完成安装接线。
图1-1 电动机点动、连续运行控制电路
1．自己检查线路无误后，请老师认可，然后通电试验。
2．操作起动按钮和停止按钮观察电动机的运行情况。
如发现故障应立即断开电源，分析原因，排除故障后再送电实训。
3．观察FR动作对线路的影响（可手动断开触点试验）。
4．在已安装完工经检查合格的电路上，人为设置故障，通电运行，观察故障现象。
注：触点开路故障可在触点间塞入纸屑隔离。
实训二三相异步电动机可逆运行控制实训
一、实训目的
1.牢固掌握三相笼型异步电动机正反转控制电路的工作原理及正确的接线方法。
2.掌握三联按钮的使用和正确接线方法。
3.学会正反转电路的故障分析及排除故障的方法。
二、实训线路
图2-1 三相异步电动机正反转控制线路
三、实训设备及电器元件
1. 三相笼型异步电动机 JO2-12-4 0.8kW 1台
2. 三相胶盖闸刀开关 HK2-3 15A 1个
3. 交流接触器 CJ10-10 380V 1只
4. 三联按钮 LA4-3H 1只
5. 熔断器 RL1-15 5A 2只
6. 热继电器 JR0-20/3 2.4A 1只
7. 行程开关 JLXK1-111 2只
8. 电工工具及导线
四、实训步骤
1. 检查各电器元件的质量情况，了解其使用方法。
2. 按图2-1接线，应先接主电路，然后再接控制电路。
注意接线工艺，确认无误后，请指导教师检查后通电实训。
3. 分别按下按钮SB2、SB3，观察电机的正反转运行，同时按下SB2和SB3，观察电机运行情况。
4. 按图3-20接线，按下按钮SB2或SB3，观察电机运行情况，并手动压下（模拟运行到位）行程开关SQ2或SQ1，再观察自动循环运行情况。
5. 实训中出现不正常时，应断开电源，分析故障，如一切正常，可请指导老师认为地制造一些故障，由同学分析排除。
实训三CA6140车床电气控制检修实训
一、实训目的
1. 掌握分析电路的方法和能力。
2. 掌握机床的故障排除方法。
二、实训线路
图5-1 CA6140卧式车床电气控制线路图
三、实训设备及电器元件
机床电气控制装置一套；电动机3台，连接线若干，万用表1只，试电笔1支。
四、实训步骤
1. 根据原理图在装置中找到对应元件，弄清接线关系。
2. 按要求按入电源联接线。
3. 在老师检查无误后，将电源送入试验装置，投入装置电源开关。
4. 按要求进行试验
5. 按设备工作过程进行正常工作过程试验；
6. 老师设故障后，学生进行排除故障试验；
实训四M7120型平面磨床的电气控制检修实训
一、实训目的
1. 掌握分析电路的方法和能力。
2. 掌握机床的故障排除方法。
二、实训线路
图6-1 M7120型平面磨床电气控制原理图
三、实训设备及电器元件
机床电气控制装置一套；电动机4台，连接线若干，万用表1只，试电笔1支。
四、实训步骤
1. 根据原理图在装置中找到对应元件，弄清接线关系。
2. 按要求按入电源联接线。
3. 在老师检查无误后，将电源送入试验装置，投入装置电源开关。
4. 按要求进行试验
5. 按设备工作过程进行正常工作过程试验；
老师设故障后，学生进行排除故障试验。
实训五Z3040摇臂钻床电气控制检修实训
一、实训目的
1. 掌握分析电路的方法和能力。
2. 掌握机床的故障排除方法。
二、实训线路
图7-1 Z35摇臂钻床电气控制线路图
三、实训设备及电器元件
机床电气控制装置一套；电动机4台，连接线若干，万用表1只，试电笔1支。
四、实训步骤
1. 根据原理图在装置中找到对应元件，弄清接线关系。
2. 按要求按入电源联接线。
3. 在老师检查无误后，将电源送入试验装置，投入装置电源开关。
4. 按要求进行试验
5. 按设备工作过程进行正常工作过程试验；
6. 老师设故障后，学生进行排除故障试验。
实训六X62W型万能铣床的电气控制检修实训
一、实训目的
1. 掌握分析电路的方法和能力。
2. 掌握机床的故障排除方法。
二、实训线路
图8-1 X62W万能铣床电气控制线路图
三、实训设备及电器元件
机床电气控制装置一套；电动机3台，连接线若干，万用表1只，试电笔1支。
四、实训步骤
1. 根据原理图在装置中找到对应元件，弄清接线关系。
2. 按要求按入电源联接线。
3. 在老师检查无误后，将电源送入试验装置，投入装置电源开关。
4. 按要求进行试验
5. 按设备工作过程进行正常工作过程试验；
6. 老师设故障后，学生进行排除故障试验；
实训七T68卧式镗床电气控制检修实训
一、实训目的
1. 掌握分析电路的方法和能力。
2. 掌握机床的故障排除方法。
二、实训线路
图9-1 T68卧式镗床电气控制线路图
三、实训设备及电器元件
机床电气控制装置一套；电动机2台，连接线若干，万用表1只，试电笔1支。
四、实训步骤
1. 根据原理图在装置中找到对应元件，弄清接线关系。
2. 按要求按入电源联接线。
3. 在老师检查无误后，将电源送入试验装置，投入装置电源开关。
4. 按要求进行试验
5. 按设备工作过程进行正常工作过程试验；
6. 老师设故障后，学生进行排除故障试验；。
电工电子实训指导书
实验三TTL逻辑门电路实验一认识实训台并测量电路一、目的1.认识整个电工电子实训台；2.测量所有电源；3.连接电路并进行测量。
二、设备和工具1．电工电子实训台；2．交流毫伏表；3．二极管、三极管；4. 导线。
三、原理和方法1．交流毫伏表交流毫伏表只能在其工作频率范围之内，用来测量交流电压的有效值。
为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。
2. 晶体二极管(1)晶体二极管（以下简称二极管）是内部具有一个PN结，外部具有两个电极的一种半导体器件。
对二极管进行检测，主要是鉴别它的正、负极性及其单向导电性能。
通常其正向电阻小为几百欧，反向电阻大为几十千欧至几百千欧。
(2)二极管极性的判别根据二极管正向电阻小，反向电阻大的特点可判别二极管的极性。
指针式万用表：将万用表拨到R⨯100或R⨯1k的欧姆档，表棒分别与二极管的两极相连，测出两个阻值，在测得阻值较小的一次测量中，与黑表棒相接的一端就是二极管的正极。
同理在测得阻值较大的一次测量中，与黑表棒相接的一端就是二极管的负极。
数字式万用表：红表笔插在“V·Ω”插孔，黑表笔插在“COM”插孔。
将万用表拨到二极管档测量，用两支表笔分别接触二极管两个电极，若显示值为几百欧，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极；若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。
(3)二极管质量的检测一个二极管的正、反向电阻差别越大，其性能就越好。
用上述方法测量二极管时，如果双向电阻值都较小，说明二极管质量差，不能使用；如果双向阻值都为无穷大，说明该二极管已经断路；如果双向阻值均为零，则说明二极管已被击穿。
在这三种情况下二极管就不能使用了。
3.晶体三极管(1)三极管的结构可以看成是两个背靠背的PN结，如图3-1所示。
对NPN管来说，基极是两个PN结的公共阳极，对PNP管来说，基极是两个PN结的公共阴极。

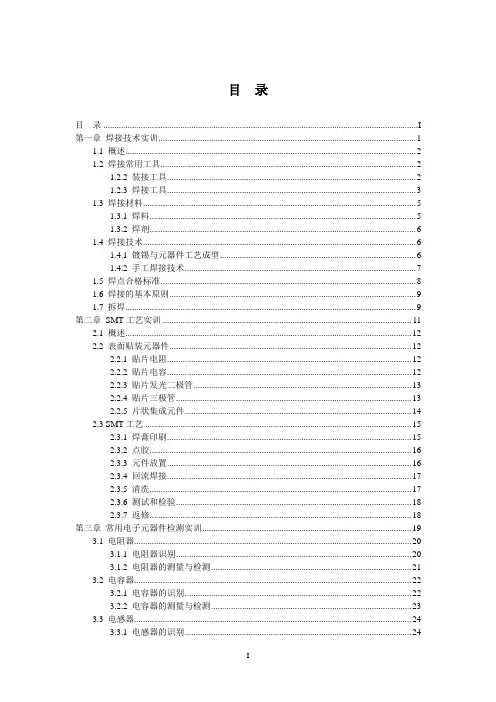

电工电子实训指导书
目录目录 (I)第一章焊接技术实训 (1)1.1 概述 (2)1.2 焊接常用工具 (2)1.2.2 装接工具 (2)1.2.3 焊接工具 (3)1.3 焊接材料 (5)1.3.1 焊料 (5)1.3.2 焊剂 (6)1.4 焊接技术 (6)1.4.1 镀锡与元器件工艺成型 (6)1.4.2 手工焊接技术 (7)1.5 焊点合格标准 (8)1.6 焊接的基本原则 (9)1.7 拆焊 (9)第二章SMT工艺实训 (11)2.1 概述 (12)2.2 表面贴装元器件 (12)2.2.1 贴片电阻 (12)2.2.2 贴片电容 (12)2.2.3 贴片发光二极管 (13)2.2.4 贴片三极管 (13)2.2.5 片状集成元件 (14)2.3 SMT工艺 (15)2.3.1 焊膏印刷 (15)2.3.2 点胶 (16)2.3.3 元件放置 (16)2.3.4 回流焊接 (17)2.3.5 清洗 (17)2.3.6 测试和检验 (18)2.3.7 返修 (18)第三章常用电子元器件检测实训 (19)3.1 电阻器 (20)3.1.1 电阻器识别 (20)3.1.2 电阻器的测量与检测 (21)3.2 电容器 (22)3.2.1 电容器的识别 (22)3.2.2 电容器的测量与检测 (23)3.3 电感器 (24)3.3.1 电感器的识别 (24)3.3.2 电感器的测量与检测 (24)3.4 二极管 (25)3.4.1 二极管的识别 (25)3.4.2 二极管的检测 (26)3.5 三极管 (27)3.5.1 三极管的识别 (27)3.5.2 三极管的测量 (28)3.6 其他元件的测量 (28)3.6.1 扬声器的测量 (28)3.6.2 导线的检测 (29)第四章印刷电路板的设计制作 (30)4.1 印刷电路板设计 (31)4.1.1 印制板的分类 (31)4.1.2 印制板设计前的准备 (31)4.1.3 印制电路板的排版设计 (32)4.1.4 焊盘及孔的设计 (32)4.1.5 印制导线设计 (33)4.1.6 Protel99 SE电路设计简介 (33)4.2 印刷电路板的制作 (34)4.2.1 单面印刷电路板的制作 (34)4.2.2 双面板的制作 (37)第五章安全用电知识 (41)5.1 人身安全 (42)5.1.1 触电危害 (42)5.1.2 触电原因 (42)5.1.3 防止触电 (43)5.2 电气火灾 (44)5.3 用电安全技术简介 (45)5.3.1接地和接零保护 (45)5.3.2漏电保护开关 (46)5.4 急救与消防 (46)5.4.1 触电急救 (46)5.4.2 电器消防 (46)第六章调试工艺基础 (47)6.1 检查电路连线 (48)6.2 调试用的仪器 (48)6.3 调试方法 (49)6.4 常用的检查方法 (49)6.5 故障分析与排除 (50)6.6 调试仪器的使用 (51)6.6.1函数发生器的使用 (51)6.6.2 示波器的使用 (53)附录A 实训产品的装配图 (56)附录B 电工实训要求 (58)第一章焊接技术实训实训内容1、对焊接工具、焊剂、焊料感性认识和使用；2、会对焊点质量进行判断；3、掌握焊接的基本方法，并且能够独立完成装焊简单的电子产品。
电工电子技术实验指导书(第二版
项目
Uad（V）
Udc（V）
Ubd（V）
Uac（V）
Iac（mA）
E单独作用
Is单独作用
共同作用
叠加计算
表2-2 AC支路为稳压二极管时各支路电压及AC支路电流（选作）
项目
Uad（V）
Udc（V）
Ubd（V）
Uac（V）
Iac（mA）
E单独作用
Is单独作用
共同作用
叠加计算
四、实验注意事项
实验三单相交流电路
一、实验目的：
1．研究正弦稳态交流电路中电压、电流相量之间的关系；
2、电流表、电压表的使用及测量值读取、记录方法
用电压表、电流表测电路的电压、电流时，电压表应并在被测电路的两端；电流表应串在被测电路中。使用指针式仪表时，必须注意表笔接入的极性：红色表笔接电路的高电位端，黑色表笔接低电位端，否则仪表指针将反向偏转打表头，容易损坏表头。测量时为了保证测量精度应合理选择量程。测量值应小于但要接近所选量程。
（3）叠加时各分电路中的电压和电流的参考方向可以取为与原电路中的相同。取和时，应注意各分量前的“十”、“一”号；
（4）原电路的功率不等于按各分电路计算所得功率的叠加，这是因为功率是电压与电流的乘积。
由于叠加定理可推导出线性电路的齐性定理：在线性电路中，当所有激励（电压源和电流源）都同时增大或缩小K倍（K为实常数）时，响应（电压和电流）也将同样增大或缩小K倍。应注意，这里的激励是指独立电源，并且必须全部激励同时增大或缩小K倍，否则将导致错误的结果。如果电路中只有一个激励时，响应必与激励成正比。
学生在每次实验前，必须认真学习，明确实验目的，理解实验原理，掌握实验步骤，了解实验所需的设备和仪器、仪表的规格、使用条件和使用方法。

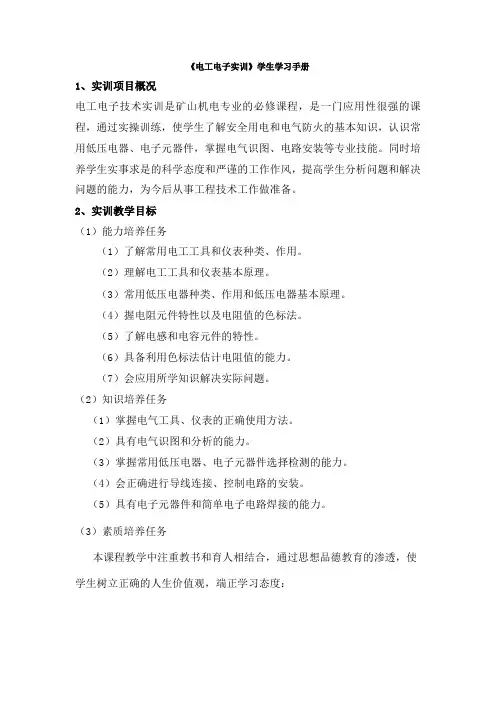

电工电子实训学生学习手册
《电工电子实训》学生学习手册1、实训项目概况电工电子技术实训是矿山机电专业的必修课程，是一门应用性很强的课程，通过实操训练，使学生了解安全用电和电气防火的基本知识，认识常用低压电器、电子元器件，掌握电气识图、电路安装等专业技能。
同时培养学生实事求是的科学态度和严谨的工作作风，提高学生分析问题和解决问题的能力，为今后从事工程技术工作做准备。
2、实训教学目标（1）能力培养任务（1）了解常用电工工具和仪表种类、作用。
（2）理解电工工具和仪表基本原理。
（3）常用低压电器种类、作用和低压电器基本原理。
（4）握电阻元件特性以及电阻值的色标法。
（5）了解电感和电容元件的特性。
（6）具备利用色标法估计电阻值的能力。
（7）会应用所学知识解决实际问题。
（2）知识培养任务（1）掌握电气工具、仪表的正确使用方法。
（2）具有电气识图和分析的能力。
（3）掌握常用低压电器、电子元器件选择检测的能力。
（4）会正确进行导线连接、控制电路的安装。
（5）具有电子元器件和简单电子电路焊接的能力。
（3）素质培养任务本课程教学中注重教书和育人相结合，通过思想品德教育的渗透，使学生树立正确的人生价值观，端正学习态度：1）具有主动参和、积极进取、崇尚科学、探究科学的学习态度和思想意识；2）具有理论联系实际，严谨认真、实事求是的科学态度；3）具有辩证思维能力和创新精神，通过情境的学习能举一反三；4）具有爱岗敬业的思想，实事求是的工作作风；5）增强职业道德的意识，增强密切联系工程实践的能力。
3、实训主要任务及内容1.3.1常用电子元器件的认识、选择和使用通过对各类常用电子元器件和控制面板上各类低压元器件的实物观察，了解其构造和工作原理，并学会使用、测量。
其中包括电阻、电容、二极管、三极管、可控硅、光敏电阻、集成芯片、闸刀开关、空气开关、熔断器、交流接触器、热继电器等各类低压元器件。
重点：掌握交流接触器、可控硅、光敏电阻等工作原理及测量方法。
难点：掌握集成芯片的工作原理。
(完整word版)《电工电子技术》(上)实训指导书
《电工电子技术》（上)实训指导书模块1 直流电路实训1 欧姆定律仿真实验1。
实验目的1） 学习使用万用表测量电阻。
2） 验证欧姆定律I=U/R 。
2。
元器件选取1)电源:Place Source →POWER_SOURCES →DC_POWER ，选取直流电源,设置电源电压为12V 。
2）接地：Place Source →POWER_SOURCES →GROUND ，选取电路中的接地。
3）电阻：Place Basic →RESISTOR ，选取R 1=10Ω，R 2=2k Ω。
4）数字万用表：从虚拟仪器工具栏调取数字万用表XMM1。
5）电流表：Place Indicators →AMMETER ，选取电流表并设置为直流档. 6）电压表：Place Indicators →VOLTMETER ，选取电压表并设置为直流档。
3。
仿真电路图1—1 数字万用表测量电阻阻值的仿真实验电路及数字万用表面板V112 VR110.0U1DC 1e-0091.200A+-XMM1a ）b ）图1—2 欧姆定律仿真电路及数字万用表面板4。
电路原理简述：欧姆定律I=U/R 5.仿真分析(1) 测量电阻阻值的仿真分析1)搭建图1-1a 所示的用数字万用表测量电阻阻值的仿真实验电路，数字万用表按图设置. 2)单击仿真开关，激活电路，记录数字万用表显示的读数。
3)将两次测量的读数与所选电阻的标称值进行比较，验证仿真结果。
（2） 欧姆定律电路的仿真分析1）搭建图1—2a所示的欧姆定律仿真电路。
2）单击仿真开关，激活电路，电压表和电流表均出现读数，记录R两端的电压值U和流过R的电流值I. 3）根据电压测量值U、电流测量值I及电阻测量值R验证欧姆定律。
4）改变电源V1的电压数值分别为2V、4V、6V、8V、10V、12V，读取U和I的数值，填入表1-1，根据记录数值验证欧姆定律，画出U(I)特性曲线.表1—1 记录U和I的数值V1/v U/v I1/A (R1=10Ω）I2/mA (R2=2kΩ）测量值计算值测量值计算值220。
电工电子技术实训指导书
1 焊接技术焊接技术是通过加热、加压，或二者并用，是同性或异性两工件产生原子间结合的加工工艺和联接方式。
焊接应用普遍，既可用于金属，也可用于非金属。
一个电子装置由假设干个电子元件组成，各个电子元件通过焊接连接成为一个完整的电路，焊接技术的好坏直接阻碍装置是不是正常运行和质量的好坏。
1．1 焊接工具和材料电烙铁、焊料、助焊剂、斜口钳、镊子、电烙铁架1．电烙铁电烙铁是焊接电子元器件的重要工具，直接阻碍着焊接的质量。
电烙铁从结构上分为外热式和内热式两种，经常使用的有75W、45W、25W、20W等。
选择电烙铁要依照焊接任务的不同，选用不同功率的电烙铁。
一样焊接半导体元器件选用20W电烙铁即可。
新的电烙铁利用前要进行“上锡”。
第一将烙铁头锉干净，然后把电烙铁通电加热，预热一会儿后将烙铁头粘上松香，再用烙铁头将焊锡丝熔化，使烙铁头上薄薄的镀上一层锡。
避免电烙铁长时刻加热因氧化使烙铁头被“烧死”，再也不“吃锡”。
焊料焊料是将被焊物体牢固的焊接到电路板上。
焊料熔点比被焊物熔点低很多，不然容易和被焊物连在一路。
一样的电子元件用焊料是锡铅比例为3：2的焊锡，其低熔点仅为180摄氏度左右，用25W-30W的电烙铁就能够够熔化。
焊锡通常制作成管状焊锡丝，内芯有松香做助焊剂。
助焊剂助焊剂的作用是去除焊件表面的氧化物，加热时防氧化，帮忙焊料流动，减少表面张力，提高焊接质量。
一样用松香（固态）或松香水（松香加酒精做的液态助燃剂）。
手工焊接方式1．2．1 焊接的手法焊接的手法为左手食指中指夹住焊锡丝，右手拿住电烙铁，烙铁头随着锡丝走。
五步焊接法正确的焊接方式是五步焊接法：预备施焊、加热焊件、加焊锡、去焊锡和去烙铁，如下图。
一、预备施焊：预备好焊锡丝，预热好电烙铁。
二、加热焊件：将烙铁头接触焊接点，使被焊引线和焊盘加热。
3、加焊锡：当焊件加热到必然温度后，放上焊锡丝，焊锡丝能够当即沾附到被焊件上。
4、加焊锡：当熔化必然量的焊锡后，将焊锡丝移开。
《电工电子技术与技能实训指导》电子教案
《电工电子技术与技能实训指导》电子教案第一章：电工电子技术基础1.1 电路的概念与基本元素电路的定义电路的基本元素：电源、开关、导线、电阻、电容、电感1.2 电压、电流和电阻电压的概念与测量电流的概念与测量电阻的概念与测量1.3 欧姆定律欧姆定律的内容电阻的计算电压和电流的关系第二章：电工元件2.1 电阻电阻的种类电阻的测量电阻的应用2.2 电容电容的种类电容的测量电容的应用2.3 电感电感的种类电感的测量电感与应用第三章：基本电路分析3.1 串联电路串联电路的特点串联电路的分析方法串联电路的应用3.2 并联电路并联电路的特点并联电路的分析方法并联电路的应用3.3 混联电路混联电路的特点混联电路的分析方法混联电路的应用第四章：电子技术基础4.1 半导体器件二极管晶体管场效应晶体管4.2 放大电路放大电路的基本原理放大电路的分类放大电路的应用4.3 数字电路数字电路的基本概念逻辑门电路触发器电路第五章：电子技术应用5.1 电源电路电源电路的分类电源电路的设计方法电源电路的应用5.2 信号处理电路信号处理电路的分类信号处理电路的设计方法信号处理电路的应用5.3 控制电路控制电路的分类控制电路的设计方法控制电路的应用第六章：电工测量技术6.1 电工测量仪器仪表电压表、电流表、钳形表电能表、功率因数表兆欧表、万用表6.2 测量方法与测量误差测量方法测量误差的概念与分类减小测量误差的方法6.3 电工测量实验电压、电流的测量电阻、电容、电感的测量功率、电能的测量第七章：低压电器与控制电路7.1 低压电器开关保护器接触器继电器7.2 控制电路设计基础控制电路的基本环节控制电路的设计方法控制电路的安装与调试7.3 典型控制电路简单的控制电路顺序控制电路复杂控制电路第八章：电气设备与保护8.1 电动机电动机的种类与结构电动机的工作原理电动机的选用与安装8.2 变压器变压器的种类与结构变压器的工作原理变压器的选用与安装8.3 电气设备的保护短路保护过载保护漏电保护第九章：电子技能训练9.1 焊接技术焊接工具与材料焊接方法与技巧焊接质量的判断9.2 电路板设计电路板的设计原则电路板的布局与布线电路板的加工与制作9.3 电子产品装调电子产品的装接电子产品的调试电子产品的维修第十章：综合训练与实践10.1 电工电子技术综合训练设计并实现一个简单的电路分析并解决电路中出现的问题提高电路的性能与可靠性10.2 电工电子技术实践项目设计一个低压控制电路安装与调试一个电气设备进行一个电子产品的装调与维修10.3 电工电子技术竞赛与创新参加电工电子技术竞赛开展电工电子技术创新项目培养电工电子技术能力与创新精神第十一章：通信原理与技术11.1 通信系统的基本概念通信系统的组成通信系统的分类通信系统的基本参数11.2 模拟通信技术模拟通信系统的原理调制与解调技术信道编码与解码技术11.3 数字通信技术数字通信系统的原理数字调制与解调技术信道编码与解码技术第十二章：现代电子技术应用12.1 微电子技术微处理器微控制器集成电路12.2 计算机网络技术计算机网络的组成与分类网络协议与通信协议网络设备与网络架构12.3 物联网技术物联网的基本概念物联网的架构与技术组成物联网的应用领域第十三章：电力电子技术13.1 电力电子器件晶闸管变频器整流器13.2 电力电子电路与应用电力电子电路的原理与特点电力电子电路的设计与分析电力电子电路的应用实例13.3 电力电子技术的应用领域电力系统交通运输工业生产第十四章：实验与实践指导14.1 实验设计与方法实验目的与要求实验设计与步骤实验数据的处理与分析14.2 实践操作与技能培养实践操作的注意事项实践技能的培养与提高实践项目的选择与实施实验报告的格式与内容实验与实践报告的评估与反馈第十五章：电工电子技术的发展趋势15.1 电工电子技术的发展历程电工电子技术的发展阶段电工电子技术的重要成果电工电子技术的影响与贡献15.2 电工电子技术的现状与挑战电工电子技术在各领域的应用电工电子技术面临的问题与挑战电工电子技术的创新与发展方向15.3 电工电子技术的未来展望新型电工电子技术的预测与展望电工电子技术对未来的影响与变革电工电子技术在人类社会发展中的作用与地位重点和难点解析重点：电工电子技术的基本概念、基本元件、基本电路分析、电子技术基础、电子技术应用、电工测量技术、低压电器与控制电路、电气设备与保护、电子技能训练、通信原理与技术、现代电子技术应用、电力电子技术、实验与实践指导、电工电子技术的发展趋势。
电工与电子实训技术指导书
电工与电子技术实验指导书目录第一部分电工实验 (1)实验一认识实验 (1)一、实验目的 (1)二、实验仪器设备 (1)三、实验内容 (1)四、分析讨论 (2)实验二基尔霍夫定律验证 (3)一、实验目的 (3)二、实验仪器设备 (3)三、实验内容 (3)四、分析讨论 (4)实验三日光灯电路及功率因数的提高 (5)一、实验目的 (5)二、实验仪器设备 (5)三、实验内容 (5)四、分析讨论 (6)实验四三相负载的星形连接 (7)一、实验目的 (7)二、实验仪器设备 (7)三、实验内容 (7)四、分析讨论 (9)第二部分电子技术实验 (10)实验一常用电子仪器的使用 (10)一、实验目的 (10)二、实验仪器设备 (10)三、实验内容 (11)四、分析讨论 (12)实验二单管交流放大器 (13)一、实验目的 (13)二、实验仪器设备 (13)三、实验内容 (13)四、分析讨论 (15)实验三整流、滤波电路连接与测试 (16)一、实验目的 (16)二、实验仪器设备 (16)三、实验内容 (16)四、分析讨论 (17)实验四集成运算放大器的应用 (18)一、实验目的 (18)二、实验仪器设备 (18)二、实验内容 (18)四、分析讨论 (19)实验五集成门电路功能及转换 (20)一、实验目的 (20)二、实验仪器设备 (20)三、实验内容 (20)四、分析讨论 (21)实验六组合逻辑电路 (22)一、实验目的 (22)二、实验仪器设备 (22)三、实验内容 (22)四、分析讨论 (23)实验七译码与显示 (24)一、实验目的 (24)二、实验仪器设备 (24)三、实验内容 (24)四、分析讨论 (27)实验八触发器逻辑功能的测试 (28)一、实验目的 (28)二、实验仪器设备 (28)三、实验内容 (28)四、分析讨论 (30)附录 (31)附录一电工电子技术实验须知 (31)附录二AS101B型函数发生器 (34)附录三DA-16晶体管毫伏表 (37)附录四ST-16型示波器 (39)附录五常用集成电路引脚排列图 (44)附录六半导体器件型号命名方法（国内、国外） (47)附录七部分晶体管参数简介 (49)第一部分电工实验电工实验是学习电工理论知识的重要辅助手段，本章的电工实验内容对于学习、消化、掌握电工技术基础理论有着十分重要的意义。
电工技术实训指导书
电工技术实训指导书（第一版）桂林电子科技大学信息科技学院李静训练一电工安全基础知识1、安全用电知识（1）安全距离安全距离是指工作人员与带电导体之间、导体与导体之间、导体与地面之间必须保持的最小距离。
在此距离下，能保证人身、设备等的安全。
（2）安全电压加在人体上在一定时间内不致造成伤害的电压称为安全电压。
安全电压等级分为42V、36V、24V、12V、6V五种，一般情况下以36V作为安全电压。
（3）安全电流流经人体致命器官而又不至致人死命的最大电流值。
安全电流值为30mA，2、电工安全操作知识（1）电气操作人员应思想集中，电气线路在未经测电笔确定无电前，应一律视为“有电”，不可用手触摸，不可绝对相信绝缘体，应认为有电操作。
（2）工作前应详细检查自己所用工具是否安全可靠，穿戴好必须的防护用品，以防工作时发生意外。
（3）维修线路时要采取必要的措施，在开关手把上或线路上悬挂“有人工作、禁止合闸”的警告牌，防止他人中途送电。
（4）使用测电笔时要注意测试电压范围，禁止超出范围使用，电工人员一般使用的电笔，只许在五百伏以下电压使用。
（5）在一个插座或灯座上不可引接功率过大的用电器具。
（6）不可用潮湿的手去触及开关、插座和灯座等用电装置，更不可用湿抹布去揩抹电气装置和用电器具。
（7）工作完毕后，送电前必须认真检查，看是否合乎要求并和有关人员联系好，方能送电。
3、电气火灾消防知识（1）电气火灾发生的主要原因电气火灾是指由电气原因引发燃烧而造成的灾害。
短路、过载、漏电等电气事故都有可能导致火灾。
设备自身缺陷、施工安装不当、电气接触不良、雷击静电引起的高温、电弧和电火花是导致电气火灾的直接原因。
周围存放易燃易爆物是电气火灾的环境条件。
（2）电气火灾的防护措施电气火灾的防护措施主要致力于消除隐患、提高用电安全，具体措施如下：①正确选用保护装置；②正确安装电气设备；③保持电气设备的正常运行。
4、触电的危害性与急救（1）触电的种类人体触电有电击和电伤两类。
电工电子技术实验指导书
电工电子技术实验指导书电工与电子技术实验指导书目录实验一万用表的使用 (3)实验二叠加定理 (5)实验三戴维南定理 (7)实验四日光灯电路 (10)实验五正弦交流电路认识实验 (12)实验六三相交流电路 (16)实验七RC电路的暂态分析 (19)实验八变压器参数测定及绕组极性判别 (21)实验九三相异步电动机的起动与控制 (25)实验十可编程控制器PLC及其应用 (27)实验十一单管电压放大器 (30)实验十二集成运算放大器的应用 (32)实验十三直流稳压电源 (34)实验十四组合逻辑电路的设计 (36)实验十五集成JK触发器和计数器 (38)实验十六A/D、D/A转换器 (40)实验十七555集成定时器及其应用 (43)实验十八移位寄存器及其应用 (45)实验一万用表的使用——直流电压、直流电流和电阻的测量一、实验目的1.学会对万用表转换开关的使用和标度尺的读法，了解万用表的内部结构；2.学会较熟练地使用万用表正确测量直流电和直流电流；3.学会较熟练地使用万用表正确测量电阻。
二、实验器材1.万用表一块2.面包板一块3.恒压电压源一台4.导线若干根5.电阻若干只三、实验内容及步骤图1-11.电阻的测量（1）未接成电路前分别测量图1-1电路的各个电阻的电阻值，将数据记录在表1；再2 U S 2按图1-1所示连成电路，并将图中各点间电阻的测量和计算数据记录在表2中，注意带上单位。
开启实训台电源总开关，开启直流电源单元开关，调节电压旋钮，对取得的直流电源进行测量，测量后将数据填入表1-2中。
表1-2直流电压、直流电流测量记录万用表：主要用来测量交流直流电压、电流、直流电阻及晶体管电流放大位数等。
现在常见的主要有数字式万用表和机械式万用表两种。
（1）数字式万用表在万用表上会见到转换旋钮，旋钮所指的是测量的档位：V～：表示的是测交流电压的档位V- ：表示的是测直流电压档位MA ：表示的是测直流电流的档位Ω(R)：表示的是测量电阻的档位HFE ：表示的是测量晶体管电流放大位数万用表的红笔表示接外电路正极，黑笔表示接外电路负极。
