中兴FTTB、C类ONU使用SN方式注册测试报告

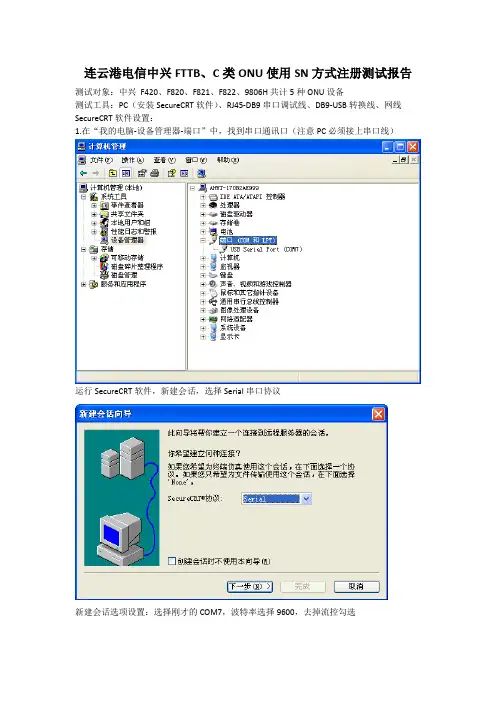

连云港电信中兴FTTB、C类ONU使用SN方式注册测试报告
测试对象：中兴F420、F820、F821、F822、9806H共计5种ONU设备
测试工具：PC（安装SecureCRT软件）、RJ45-DB9串口调试线、DB9-USB转换线、网线SecureCRT软件设置：
1.在“我的电脑-设备管理器-端口”中，找到串口通讯口（注意PC必须接上串口线）
运行SecureCRT软件，新建会话，选择Serial串口协议
新建会话选项设置：选择刚才的COM7，波特率选择9600，去掉流控勾选
可以为会话命名，方便下次登录，或者直接完成
1.F420
使用网线将PC与F420的LAN1端口相连，并将PC地址设置为192.168.1.2
打开浏览器访问192.168.1.1，用户名、密码均是admin
找到SN修改路径：高级配置-ONU设置-SN
修改sn，点击“应用”，再点击右上方“保存配置”，重启F420。
测试结果：SN方式注册和业务测试正常
2.1.F400
使用网线将PC与F400的LAN1端口相连，并将PC地址设置为192.168.1.2
打开浏览器访问192.168.1.1，用户名、密码均是admin
找到SN修改路径：高级配置-ONU设置-SN
修改sn，点击“应用”，再点击右上方“保存配置”，重启F400。
测试结果：SN方式注册和业务测试正常
3.F820
使用DB9-USB转换线将PC与F820背面的调试口相连，运行SecureCRT软件，用户名、密码
均是zte
show pon sn //查看出厂SN
config terminal //进入配置修改模式
pon sn 新sn //配置新SN
show pon sn //查看新SN是否配置成功
exit //退出配置修改模式
write //保存数据
reboot //重启设备，输入y确认
4.F821
使用RJ45-DB9串口调试线、DB9-USB转换线将PC与F820正面conmon调试口相连，运行SecureCRT软件，用户名、密码均是admin
show pon sn epon //查看出厂SN
config terminal //进入配置修改模式
pon sn epon 新sn //配置新SN
show pon sn epon //查看新SN是否配置成功
exit //退出配置修改模式
write //保存数据
reboot //重启设备，输入y确认
5.F822
使用RJ45-DB9串口调试线、DB9-USB转换线将PC与F822正面console调试口相连，运行SecureCRT软件，用户名、密码均是admin
show pon sn //查看出厂SN
config //进入配置修改模式
pon sn 新sn //配置新SN
show pon sn //查看新SN是否配置成功
exit //退出配置修改模式
write //保存数据
reboot //重启设备，输入y确认
6.9806H
使用RJ45-DB9串口调试线、DB9-USB转换线将PC与9806H正面console调试口相连，运行SecureCRT软件，用户名、密码均是admin
show pon sn //查看出厂SN
config //进入配置修改模式
pon sn 新sn //配置新SN
show pon sn //查看新SN是否配置成功exit //退出配置修改模式
save //保存数据
reboot //重启设备，输入y确认。
c300onu注册
在#模式下查看未配置的ONUZXAN#show gpon onu uncfgOnuIndex Sn State---------------------------------------------------------------------gpon-onu_1/4/1:1 ZTEG80001256 unknown进入OLT的pon口注册OUNZXAN(config)#interface gpon-olt_1/4/1ZXAN(config-if)# onu 11 type ZTE-F660 sn ZTEG80001256注册完查看ONU的状态ZXAN#show gpon onu state gpon-olt_1/4/1 11OnuIndex Admin State Omcc State O7 State Phase State----------------------------------------------------------------------------gpon-onu_1/4/1:11 enable enable operation working (注：其中，参数“Phase State”可能有如下几种取值：1、offline，表示该ONU 离线，OLT没有搜索到这个ONU；2、logging，表示该ONU已经搜索到，正在测距；3、syncMib，表示该ONU已经测距完毕，正在同步数据；4、working，表示ONU 同步结束，正常工作；5、LOS，表示ONU和OLT之间的光纤链路有故障，导致ONU掉线；6、DyingGasp，表示ONU断电了，可能是ONU正常被关电，也可能是ONU所在位置市电断了。
)注册成功后进入ONU配置命令ZXAN(config)#interface gpon-onu_1/4/1:1sn-bind enablevport-mode gemport def-map-type 1:1tcont 2 name tconforband allocid 256 profile UP-50Mtcont 2 gap mode2tcont 3 name tconforvoice allocid 257 profile UP-50Mtcont 3 gap mode2gemport 1 name band portid 137 unicast tcont 2 dir both queue 1gemport 1 traffic-limit upstream default downstream defaultgemport 2 name voice portid 138 unicast tcont 3 dir both queue 1gemport 2 traffic-limit upstream default downstream defaultswitchport mode hybrid vport 1switchport mode hybrid vport 2service-port 1 vport 1 user-vlan 41 vlan 502 svlan 191service-port 2 vport 2 user-vlan 45 vlan 101 svlan 191pon-onu-mng gpon-onu_1/2/1:1service internet type internet gemport 1 vlan 41service voip type voip gemport 2 vlan 45!pon-onu-mng gpon-onu_1/2/2:1service internet type internet gemport 1 vlan 41service voip type voip gemport 2 vlan 45。
中兴测试手机说明
中兴测试手机说明中兴测试手机说明输入*983*3641# 进入工程模式。
使用上下键进行翻页关机键切换工程和普通模式输入*983*3640# 退出工程模式第一页显示的内容为（WCDMA 0）:PLMN(MNC 、MCC) LAC位置区码RAC路由区码IMSI国际移动台识别码TMSI临时移动台识别码PTMSI；第二页显示的内容为（WCDMA 1）:RRC 连接状态当前驻留小区的CELL ID 当前驻留小区的扰码信息SCODE 当前驻留小区的频点信息SERCH 通话过程中的TX POWER （TSSI）手机接收功率大小RSSI第三页与第四页无具体内容显示第五页显示的内容为WCDMA Active Set (激活集---当前驻留小区)：频点信息扰码信息RSCP(-80 -100) 接受信号码功率Ec/Io(-10 -12)；第六页显示的内容为WCDMA Detected Set (检测集) ：频点信息扰码信息RSCP接受信号码功率Ec/Io。
相关参数解释：1. 扰码信息上行链路扰码用于区分不同移动用户，所采用的扰码序列可分为短扰码和长扰码。
由25阶生成多项式产生的长扰码截短为10ms 的帧长度，包含38400 个码片，速率为3.84 Mchip/s;短扰码的长度为256个码片。
上行链路中的扰码个数有几百万个，所以在上行链路方向上不必规划码资源。
移动台上行链路的扰码是在建立连接时，由RNC 负责分配的，所以对于RNC 而言，每个RNC 都有一定的扰码范围。
在下行链路，扰码的功能是用于区分不同的小区，扰码序列也是采用和上行链路一样的Gold 序列作为长码，共有218-1=262,143 个，但不使用短码。
为了缩短移动台搜索小区的时间，下行链路的主扰码限制为512 个，分成64 组。
每个小区仅分配一个主扰码，一般所讲的扰码规划就是指下行扰码的规划。
通常下行链路的扰码规划是由网络规划软件来完成的。
WCDMA扰码的作用：WCDMA 系统中的扰码规划类似于GSM 系统中的频率规划，主要是为小区分配主扰码。
(仅供参考)ZTE_ZXA10_F420光网络终端-FTTH模式ONU业务开通
网管开通FTTH模式ONU F4201、配置F420的序列号（如果OLT采用SN认证方式时，需要配置）网线连接F420任意一个FE端口和自己电脑网口，并将电脑设为192.168.1.x网段，打开IE浏览器，在地址栏输入http://192.168.1.1（F420的LAN侧接口默认IP地址为192.168.1.1），回车。
显示如下图的登录页面，输入用户名和密码（缺省的WEB登陆用户名和密码分别是admin 和admin），则可以进入到ONU的WEB配置页面。
（有些浏览器会提示“get language failed”的错误，重新刷新一下页面就可以了）F420系列菜单选择顺序：先横排，后左竖排，再右侧具体参数配置界面。
本文档中涉及到的菜单选项均使用红色框出，请参照。
依次序选择“高级配置”，左竖排“ONU设置”，右侧“SN”填写规划SN，然后确认修改单击“应用”，最后单击右上角“保存配置”保存SN配置。
SN设置完毕后，将该SN做成标签粘贴在F420机壳外，方便安装开通。
2、F420的VOIP语音业务配置按照第1步登录F420的WEB界面进行语音业务配置。
2.1 先配置语音业务IP地址登录进入web界面后，依次单击“高级配置－>PON设置”，进入语音业务IP地址设置页面：1，静态IP地址方式。
在右侧刷新界面中，类型选中“Static”，根据规划起个“接口名字”，然后填写IP地址、子网掩码、默认网关、VLAN ID（根据具体规划设置）和优先级（设置为6），然后单击“应用”即可。
只要填写VLAN ID（根据具体规划设置）和优先级（设置为6），然后单击“应用”即可。
3，P PPoE方式。
在右侧刷新界面中，类型选中“PPPoE”，根据规划起个“接口名字”，然后填写PPPoE用户名、PPPoE密码、VLAN ID（根据具体规划设置）和优先级（设置为6），然后单击“应用”即可。
2.2 配置H248基本参数（H248协议版本）依次单击“VOIP－>基本配置”，在右侧刷新出来的配置界面H248基本参数中，主要配置如下参数：·MG域名：配置F420的域名（同SS上节点的域名相同）·服务器地址：配置注册服务器SS地址·资源：配置线路的终端和RTP（同SS上节点的TID、RTP相同）2.3 配置MGCP基本参数（MGCP协议版本）依次单击“VOIP－>基本配置”，在右侧刷新出来的配置界面MGCP基本参数中，主要配置如下参数：·MG域名：配置F420的域名（同SS上节点的域名相同）·服务器地址：配置注册服务器SS地址·资源：配置线路的终端（同SS上节点的TID相同）配置完语音参数后，需要重启VoIP服务，如下图：2.4 查看VOIP业务是否配通测试F420的语音IP是否跟SS互通，依次单击“系统管理”、“诊断”、“Ping测试”，然后在右侧界面“IP地址”后面输入2.2步设置的“服务器地址：配置注册服务器SS地址”，然后单击“Ping”，等待ping测试结果刷新在下面窗口。
中兴FTTB、C类ONU使用SN方式注册测试报告
连云港电信中兴FTTB、C类ONU使用SN方式注册测试报告测试对象：中兴F420、F820、F821、F822、9806H共计5种ONU设备测试工具：PC（安装SecureCRT软件）、RJ45-DB9串口调试线、DB9-USB转换线、网线SecureCRT软件设置：1.在“我的电脑-设备管理器-端口”中，找到串口通讯口（注意PC必须接上串口线）运行SecureCRT软件，新建会话，选择Serial串口协议新建会话选项设置：选择刚才的COM7，波特率选择9600，去掉流控勾选可以为会话命名，方便下次登录，或者直接完成1.F420使用网线将PC与F420的LAN1端口相连，并将PC地址设置为192.168.1.2打开浏览器访问192.168.1.1，用户名、密码均是admin找到SN修改路径：高级配置-ONU设置-SN修改sn，点击“应用”，再点击右上方“保存配置”，重启F420。
测试结果：SN方式注册和业务测试正常2.1.F400使用网线将PC与F400的LAN1端口相连，并将PC地址设置为192.168.1.2打开浏览器访问192.168.1.1，用户名、密码均是admin找到SN修改路径：高级配置-ONU设置-SN修改sn，点击“应用”，再点击右上方“保存配置”，重启F400。
测试结果：SN方式注册和业务测试正常3.F820使用DB9-USB转换线将PC与F820背面的调试口相连，运行SecureCRT软件，用户名、密码均是zteshow pon sn //查看出厂SNconfig terminal //进入配置修改模式pon sn 新sn //配置新SNshow pon sn //查看新SN是否配置成功exit //退出配置修改模式write //保存数据reboot //重启设备，输入y确认4.F821使用RJ45-DB9串口调试线、DB9-USB转换线将PC与F820正面conmon调试口相连，运行SecureCRT软件，用户名、密码均是adminshow pon sn epon //查看出厂SNconfig terminal //进入配置修改模式pon sn epon 新sn //配置新SNshow pon sn epon //查看新SN是否配置成功exit //退出配置修改模式write //保存数据reboot //重启设备，输入y确认5.F822使用RJ45-DB9串口调试线、DB9-USB转换线将PC与F822正面console调试口相连，运行SecureCRT软件，用户名、密码均是adminshow pon sn //查看出厂SNconfig //进入配置修改模式pon sn 新sn //配置新SNshow pon sn //查看新SN是否配置成功exit //退出配置修改模式write //保存数据reboot //重启设备，输入y确认6.9806H使用RJ45-DB9串口调试线、DB9-USB转换线将PC与9806H正面console调试口相连，运行SecureCRT软件，用户名、密码均是adminshow pon sn //查看出厂SNconfig //进入配置修改模式pon sn 新sn //配置新SNshow pon sn //查看新SN是否配置成功exit //退出配置修改模式save //保存数据reboot //重启设备，输入y确认。
中兴FTTH配置指导书20110614
OLT版本：V1.1.3P2T6 ONU版本ZXA10 F420V1.1.1a_EL31.根据客户规划的SN码，修改ZTE-F420设备的SN码。
设备提供基于WEB界面的配置工具，可以通过WEB浏览器来配置和管理。
打开浏览器IE，在地址栏输入http://192.168.1.1（设备的缺省IP地址），然后回车，显示如图1-1所示的登录页面。
图1-1输入用户名与密码（缺省用户名和密码分别是admin和admin）。
2.登录onu后，点击高级设置->onu设置，修改SN号，如2-1图。
图2-1修改后点击->应用；然后点击->系统管理->重启onu，选择重启onu后点击应用。
设备重启后sn就修改为新规划的sn。
重启如2-2图。
图2-23.Telnet登录OLT：用户名：zte密码：zte4.修改注册模式，中兴EPON设备OLT默认的注册模式为MAC，修改为混合模式。
进入config-epon模式下修改（手工一次性配置，要求工程开局完成）JB-SYS-C220(config)#eponJB-SYS-C220(config-epon)#soft-ware authenti cation mode 0/3 hybrid5.ZTE-F420在olt不是默认类型，需要在olt上添加F420设备类型。
进入config-pon模式，添加ZTE-F420类型，和四个FE口，两个pots口。
（手工一次性配置，要求工程开局完成）JB-SYS-C220(config)#ponJB-SYS-C220(config-pon)#onu-type epon ZTE-F420 description 4FE,2POTSJB-SYS-C220(config-pon)#onu-if ZTE-F420 eth_0/1JB-SYS-C220(config-pon)#onu-if ZTE-F420 eth_0/2JB-SYS-C220(config-pon)#onu-if ZTE-F420 eth_0/3JB-SYS-C220(config-pon)#onu-if ZTE-F420 eth_0/4JB-SYS-C220(config-pon)#onu-if ZTE-F420 pots_0/1JB-SYS-C220(config-pon)#onu-if ZTE-F420 pots_0/26.ONU自动发现查看PON口下未注册的ONUJB-SYS-C220(config)#show onu unauthentication epon-olt_0/3/1Onu interface : epon-onu_0/3/1:1Onu type : ZTE-F420MAC address : 0000.0000.0000SN : hz0000943366781Active status : activeState : OnlineLastAuthTim e : 2011/04/01 11:23:426．注册未注册的onu，FTTH采用SN序列号注册。
几类ONU工程参数
几种ONUC类ONU包括中兴9806H,华为MA5626，B类有中兴F821 F820用户的电话数量，量大、集中的一般开C类，分散的、量少的一般开B类，C类设备可以设置电话的内网短号。
在住宅小区里装的设备肯定是B类的，因为各个家庭之间不可能需要短号ZXDSL9806H（V2.0）可以提供96线ADSL/ADSL2+用户，64线VDSL2用户，192线POTS用户，并提供xPON或者Ethernet上联接口，适用于楼宇、园区或乡村等人口密度低的业务节点。
一、ZXDSL 9806H物理参数：系统采用标准19英寸宽机框结构，高度为2U，机架深度300mm；机框尺寸：88.1mm×482.6mm×240mm（高×宽×深）机框重量：8.5kg（满配）前走线，分离器内置；用户单板采用插槽式结构；单系统可插入4块用户单板（24FE 或者48POTS），一块主控板（上联板），一块电源板，内置风扇；用户板出线采用单接头统一前出线方式。
系统采用单机框形式，容量扩展采用独立机框之间级联的方式，不提供堆叠。
系统支持单板（主控板和用户板）热插拔。
机框：直流和交流。
配置：满配置为：1背板＋1电源板＋1主控板＋4用户板。
最小配置为：1背板＋1电源板＋1主控板＋1用户板。
电源：系统采用集中式供电方式，支持DC-48V或者AC220V（兼容110V）电源输入，各单板所需电源由电源板提供。
直流2路1主1备，10A空开，一般在电信机房内。
交流1路3芯的3*2.5个mm2。
电源插口：标准交流三扁插头或标准直流-48V接头。
电源接口：直流或交流可配置，DC -48V；AC 110V/220V。
电信机房内的供电一般是直流的，用户机房和小区楼道的ONU是交流供电。
电源线长度一般为厂家提供的3m*1。
功耗（满配）：直流供电满配置功耗：153 W交流供电满配置功耗：161 W主要接口：管理口：1个网口（MGT），1个串口（CONSOLE）上联/级联口：2个GE或FE光口/电口，或1个GPON/EPON ONT接口ADSL/ADSL2+用户接口：24或16路用户VDSL2用户接口：16路用户POTS用户接口：48路用户光接口参数：连接形式：SC，单模光纤PON口数量：1或2个。
中兴设备FTTH业务开通和故障处理手册
FTTH业务开通和故障处理手册（中兴设备）目录目前FTTH（光纤到户Fiber To The Home）开通业务类型主要有：1、语音业务；2、动态IP宽带业务；3、商务宽带业务（激活系统完成ONT注册和端口速率修改、然后转入PF系统原商务宽带业务流程，在此不再详述）。
一、OLT预配置模板（模板全局设置不可随意更改）在FTTH业务自动下发前，要求OLT按该指导建立相应的模板（一般开局时完成配置），激活系统工单才能正常下发业务，包括ONT_DBA模板建立、下列所述步骤除第四步外，均在OLT开局时进行全局部署，第四步为部署QinQ数据，在OLT某一PON口规划启用FTTH业务时配置。
（一）建立ONT上联口DBA带宽模板ONT_DBA说明：DBA模板的主要用于整个ONT的带宽限速，其中名称统一定义为“ONT_DBA”，建议：固定带宽64K，保证带宽15M，最大带宽上行/下行100M，上述三个参数带宽参数可本地网自行选择，但应保证模板名称统一，以避免激活系统工单因无法选择到相关模板而异常。
Conf tEponbandwidth-profile profile-name create ONT_DBAbandwidth-profile profile-set ONT_DBA downstream maximum 102400 maxburst 1550000bandwidth-profile profile-set ONT_DBA upstream fixed 0 fixedpkt 64 assured 30000 maximum 102400 maxburst 1550000 priority 0备注：DBA带宽限速主要用于整个ONT的带宽限速，设置为100M主要考虑到下面可能带有上网、IPTV、语音等多种业务，如果想对上网业务进一步限速，建议在账号或者ONU的UNI口限速。
附网管操作步骤：选中OL T→EPON管理→模板管理→ONU带宽模板。
流氓ONU检测报告
流氓ONU检测一、测试方法1）保证要测试的OLT下PON口有两台及以上的ONU在线；2）将ONU设置为长发光模式（模拟流氓猫发光，由于是内部命令，需要在贝尔工程师指导下使用），具体命令如下：S304#S304# manufactoryMANUFACTORY# laser on3）此时该PON下的其他ONU设备自动下线；二、中兴OLT下面的流氓ONU检测1、EPON版本协商中兴OLT下协商过程：第一步：OLT发起注册过程，表明其支持2.1，a.a(未知版本)，2.0，1.3 和0.1（对应抓包第2365个）。
第二步：ONU回复OLT，表明可以支持OLT的某些版本，并列举ONU支持0.1、1.3、2.0、2.1 和3.0 （对应抓包第2368个）。
第三步：OLT选定2.1 作为协商最终版本：（对应抓包第2373个）。
第四步：ONU确认最终协商版本为2.1：CTC OAM discovery 注册完成。
（对应抓包第2374个）2、中兴OLT下手动或者等待周期性检测1）.以下为中兴OLT发出的包，逐个隔离ONU，开关启光模块看是否影响其他ONU。
”FF FF”为”Action”字段，表示“永久关闭Tx电源”，表示为关闭设备mac为4C:1F:CC:C1:72:B8的光模块。
（对应抓包第55381个）2）. 直到找到贝尔“RG220O”设备。
关闭设备mac为d0:0e:d9:ac:b8:5b的光模块。
(对应抓包第55388个)3）.关闭所有ONU TX电源后，OLT会逐个打开确认那个ONU为“流氓ONU”。
直到找到贝尔“RG220O”设备并认定为流氓ONU，关闭设备mac为d0:0e:d9:ac:b8:5b的光模块(对应抓包第55534、55553)3、中兴OLT遵循EPON 2.1协议标准，华勤设备匹配EPON2.1规范，在中兴OLT下面能正常检测到流氓ONU，并能正常配合中兴OLT下发的隔离、去隔离流氓ONU指令。
中国电信装维类试题(一级)
拓朴的技术,,C-– 是一种应用于
接入网，局端设备（OLT）与多个
多项选择题 ( )PON的定义
用户端设备（ONU/ONT）之间通过 无源的光缆、光分/合路器等组成
ABC
的光分配网（ODN）连接的网
络,,D-是一个为传送电信业务提
供所需传送承载能力的实施系统
多项选择题 ( )光纤接入的应用模式
A-FTTH,,B-FTTO,,C-FTTB,,DFTTC
B
EPON（Ethernet Passive
Optical Network），即以太网无
判断题
源光网络，是一种新型的光纤接 A-正确,,B-错误
入网技术，它采用点到多点结构
、无源光纤传输，但缺点是必须
判断题
EPON传输距离最远为10Km 。
A-正确,,B-错误
EPON的光功率下行波长为
判断题
1490nm，必须用专门的EPON光功 A-正确,,B-错误
OLT 与ONU 之间仅有光纤、光分
判断题
路器等光无源器件，无需租用机 房，无需配备电源，无需设备维
A-正确,,B-错误
A
护人员。（ ）
OLT的作用是为光接入网提供网络
判断题
侧与本地交换机之间的接口，并 A-正确,,B-错误
A
经一个或多个ODN与用户侧的ONU
OLT与ONU间是明显的点到点连
判断题
A
FTTH接入光缆网一般由三部组 单项选择题 成，其中从小区光交到用户家的
光缆称为（ ） 。
A-馈线光缆,,B-引入光缆,,C-主 干光缆,,D-配线光缆
B
判断题
FTTH接入模式中语音业务采用的 协议是H.248。
网络-中兴通讯EPON OLT及ONU设备介绍
中兴通讯EPON设备介绍一、局端OLT设备ZXA10 C200ZXA10 C200采用大带宽多平面架构，支持光纤接入网FTTB、FTTC、FTTO、FTTH等多种应用模式，完善支持多业务，满足不同的客户业务需求，满足平滑演进的要求。
