母线载流量(终)
母线铜排载流量计算方法要点
母线铜排载流量和重量计算方法估算法:1、铜排重量=长×宽×厚度×铜密度8932kg/m32、单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10 -18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18８=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表铜母排截面 25℃ 35℃平放(A) 竖放(A) 平放(A) 竖放(A)15×3176 18520×3233 24525×3285 30030×4394 41540×4404 425 522 550 40×5452 475 551 58850×5 556 585 721 760 50×6617 650 797 84060×6731 770 940 99 060×8858 900 1101 1 16060×10960 1010 1230 1295 80×6930 1010 1195 13 0080×81060 1155 1361 1480 80×10 1190 1295 1531 1665100×6 1160 1260 1557 1592 100×81310 1425 1674 1850 100×10 1470 1595 1865 2025120×81530 1675 1940 2110120×10 1685 1830 2152 23402(60×6) 1126 1185 1452 15302 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 22502(80×6) 1320 1433 1705 18552(80×8) 1651 1795 2117 25152(80×10) 1950 2120 2575 27352(100×6) 1564 1700 2000 21702(100×8) 1930 2100 2470 26902(100×10)2320 2500 2935 31852(120×8) 2140 2330 2750 29952(120×10)2615 2840 3330 3620低压电容器柜一般按照（容量*单价）进行报价，不需要严格依照器件清单如：单价95元/ kvar若某台电容柜设计容量为180kvar则该柜总价=180*95=17100元因电容器柜柜体、安装方式比较简单，回路器件、控制器价格影响不大，所以，这种报价方式几乎适用于所有柜型（具体单价看当地行情，我们这里基本是95元/ kvar）。
中压开关柜主母线载流量选择标准
中压开关柜主母线载流量选择标准中压开关柜主母线载流量选择标准【引言】中压开关柜作为电力系统中的重要组成部分，承担着电能传输和分配的关键任务。
主母线作为中压开关柜中的重要组件，其载流量选择的合理性直接关系到电力系统的运行安全性和可靠性。
本文将深入探讨中压开关柜主母线载流量选择的标准，并分析其影响因素以及相关的技术要点。
【概述】中压开关柜主母线载流量选择标准是根据实际工程需求和相关的标准规范制定的，其目的是确保主母线能够满足电流承载和短路能力等要求，从而保障电力系统的安全运行。
主母线载流量的选择需要综合考虑电流负载、短路能力、温度升高、电磁力和电压降等因素。
【一、电流负载】1. 额定电流：根据开关柜的额定电流，可以确定主母线的额定电流。
额定电流是指开关柜能够连续承载的最大电流，通常以安培（A）为单位。
额定电流的选择应考虑系统的负荷特性和未来的扩展性。
2. 电流分布：主母线的电流分布应考虑各支路的电流平衡性，以及电流的非对称特性。
电流不平衡会导致主母线的过载和不平衡短路电流的增大，因此需要合理选择主母线的尺寸和材料。
【二、短路能力】1. 短路电流：主母线需要具备足够的短路能力，即能够承受短路电流而不发生严重的烧毁或熔断。
短路电流的大小取决于系统的电源容量、短路电阻和短路时刻的电压等因素。
主母线的选择应确保其能够满足短路电流的要求。
2. 短路电流的影响因素：短路电流的大小受到电源的短路容量和电力系统的阻抗等因素的影响。
通过对系统的分析和计算，可以确定主母线的合理载流量，以保证在短路故障时不会发生过载或损坏。
【三、温度升高】1. 电流密度和截面积：主母线的截面积决定了其可以承受的电流负荷。
根据电流密度的要求，可以确定主母线的最小截面积。
电流密度是指单位截面积上的电流值，一般以A/mm²来表示。
2. 热稳定度：主母线在承受电流负荷时会产生一定的温升，因此需要具备良好的热稳定性。
主母线的材料和结构应具备较低的电阻率和热膨胀系数，以保证在高温条件下不会出现过热和烧毁的情况。

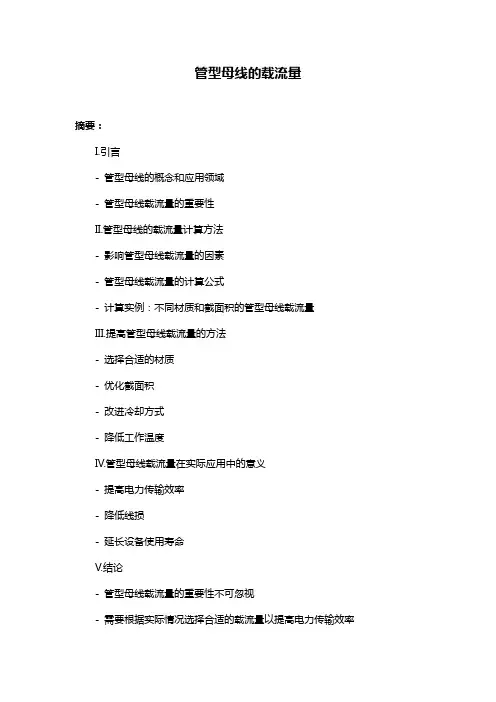

管型母线的载流量
管型母线的载流量摘要：I.引言- 管型母线的概念和应用领域- 管型母线载流量的重要性II.管型母线的载流量计算方法- 影响管型母线载流量的因素- 管型母线载流量的计算公式- 计算实例：不同材质和截面积的管型母线载流量III.提高管型母线载流量的方法- 选择合适的材质- 优化截面积- 改进冷却方式- 降低工作温度IV.管型母线载流量在实际应用中的意义- 提高电力传输效率- 降低线损- 延长设备使用寿命V.结论- 管型母线载流量的重要性不可忽视- 需要根据实际情况选择合适的载流量以提高电力传输效率正文：管型母线是一种在电力系统中广泛应用的电力传输设备，它的主要作用是在输电过程中将电能从发电厂传输到各个用电单位。
管型母线的载流量是衡量其传输能力的重要指标，直接影响着电力传输的效率和稳定性。
因此，深入研究管型母线的载流量对于提高电力系统的运行效率具有重要的意义。
管型母线的载流量受多种因素影响，其中主要包括材质、截面积、冷却方式和工作温度等。
在实际应用中，需要根据这些因素来计算和选择合适的载流量，以保证电力传输的效率和稳定性。
一般来说，提高管型母线的载流量可以采用以下几种方法：首先，选择合适的材质是提高管型母线载流量的重要途径。
目前，市场上主要有铝、铜、钢等材质的管型母线，不同材质的导电性能和耐热性能有所不同。
因此，在选择材质时需要综合考虑导电性能和耐热性能，以达到较高的载流量。
其次，优化截面积也是提高管型母线载流量的有效方法。
截面积越大，导电能力越强，载流量也相应增大。
但同时，截面积的增大也会增加母线的体积和重量，因此需要在满足载流量要求的前提下，尽量选择较小的截面积。
此外，改进冷却方式也可以提高管型母线的载流量。
目前，主要有自然冷却和强制风冷等冷却方式。
通过改进冷却方式，可以降低母线的工作温度，从而提高其载流量。
最后，降低工作温度也是提高管型母线载流量的途径之一。
工作温度越高，载流量越小，因此需要尽量降低母线的工作温度，以提高其载流量。

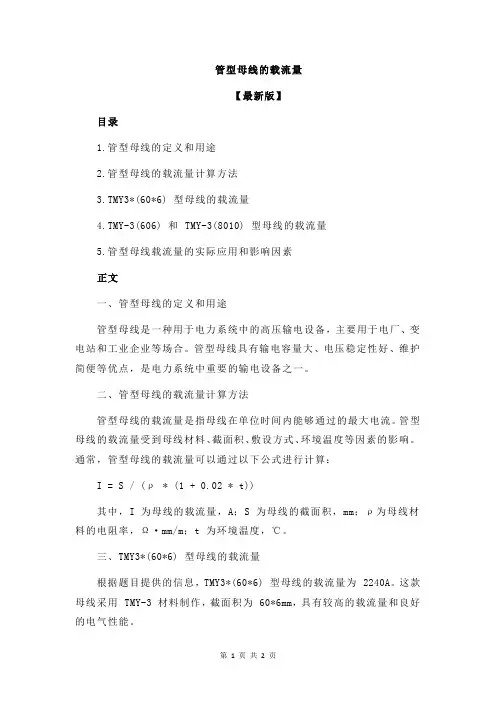

管型母线的载流量
管型母线的载流量【最新版】目录1.管型母线的定义和用途2.管型母线的载流量计算方法3.TMY3*(60*6) 型母线的载流量4.TMY-3(606) 和 TMY-3(8010) 型母线的载流量5.管型母线载流量的实际应用和影响因素正文一、管型母线的定义和用途管型母线是一种用于电力系统中的高压输电设备，主要用于电厂、变电站和工业企业等场合。
管型母线具有输电容量大、电压稳定性好、维护简便等优点，是电力系统中重要的输电设备之一。
二、管型母线的载流量计算方法管型母线的载流量是指母线在单位时间内能够通过的最大电流。
管型母线的载流量受到母线材料、截面积、敷设方式、环境温度等因素的影响。
通常，管型母线的载流量可以通过以下公式进行计算：I = S / (ρ * (1 + 0.02 * t))其中，I 为母线的载流量，A；S 为母线的截面积，mm；ρ为母线材料的电阻率，Ω·mm/m；t 为环境温度，℃。
三、TMY3*(60*6) 型母线的载流量根据题目提供的信息，TMY3*(60*6) 型母线的载流量为 2240A。
这款母线采用 TMY-3 材料制作，截面积为 60*6mm，具有较高的载流量和良好的电气性能。
四、TMY-3(606) 和 TMY-3(8010) 型母线的载流量除了 TMY3*(60*6) 型母线外，还有 TMY-3(606) 和 TMY-3(8010) 型母线。
根据题目提供的信息，TMY-3(606) 型母线的载流量为 3232A，而 TMY-3(8010) 型母线的载流量则需要根据具体的截面积进行计算。
五、管型母线载流量的实际应用和影响因素在实际应用中，管型母线的载流量受到许多因素的影响，如母线材料、截面积、敷设方式、环境温度等。
因此，在设计和选择母线时，需要综合考虑这些因素，以确保母线的载流量满足实际需求。
管型母线的载流量
管型母线的载流量管型母线简介管型母线是一种用于电力传输和分配的高效、可靠的电流导体。
相比传统的电缆线，管型母线具有更大的截面积和更低的电阻，能够承受更大的电流负荷。
管型母线通常由铜或铝制成，具有优良的导电性能和散热性能。
管型母线的结构和特点管型母线由多根平行排列的导体组成，通常采用圆形、方形或矩形的截面形状。
母线的导体表面通常会进行绝缘处理，以防止电击和短路。
管型母线的特点包括：1.高导电性能：管型母线由高导电性能的金属制成，能够提供低电阻的电流传输路径，减少能量损耗和电压降低。
2.大载流量：相比传统的电缆线，管型母线具有更大的截面积，能够承受更大的电流负荷，适用于高功率电力传输和分配系统。
3.优良的散热性能：管型母线的导体表面积大，能够更好地散热，降低温升，提高系统的稳定性和可靠性。
4.空间占用小：管型母线由平行排列的导体组成，占用空间相对较小，适用于场地有限的电力系统。
管型母线的设计原则管型母线的设计需要考虑多方面的因素，包括电流负荷、温升、电压降低、散热和安全等。
以下是管型母线设计的一些原则：1. 电流负荷计算在管型母线的设计中，首先需要计算电流负荷，确定所需的导体截面积。
电流负荷的计算可以根据系统的功率需求和电流密度来确定。
2. 温升计算管型母线在承载电流时会产生一定的热量，需要计算导体的温升，以确保系统的稳定性和安全性。
温升的计算需要考虑导体材料的热导率和散热条件。
3. 电压降低计算管型母线的电阻会导致一定的电压降低，需要计算电压降低的程度，以确保系统的电压稳定性和负载的正常工作。
4. 散热设计管型母线的散热设计是确保系统正常运行的重要因素。
散热设计需要考虑导体的表面积、散热介质和散热方式等因素，以保持导体的温度在安全范围内。
管型母线的载流量计算方法管型母线的载流量取决于导体的截面积和导体材料的导电性能。
常用的计算方法有以下几种：1. 等效直径法等效直径法是一种常用的计算管型母线载流量的方法。
母线铜排载流量计算
母线铜排载流量计算首先，母线的材质对铜排载流量有直接影响。
常用的母线材料有纯铜和铝合金。
纯铜的导电性能较好，因此相同尺寸下的铜排能够通过更大的电流；而铝合金的密度较低，重量轻，价格也相对较低，适用于一些轻载流量的应用。
其次，母线的截面积也是决定铜排载流量的重要因素。
母线的截面积越大，其承载电流的能力就越强。
计算铜排的截面积时，可以使用以下公式：截面积=(w*d)/1000，其中w和d分别代表铜排的宽度和厚度，单位为毫米。
第三，散热条件也会对铜排的载流量产生影响。
当母线承载的电流越大时，由于电流通过铜排时会产生热量，因此过高的温度会限制其载流量。
为了确保母线正常工作，应当根据散热条件进行合理安排，如增加散热片面积、增加风冷辅助散热等。
在进行母线铜排载流量计算时，还需要考虑电流的密度。
电流密度是指单位截面积上通过的电流大小，一般用A/mm²表示。
电流密度的取值范围因不同的应用而异。
在常见的低压开关柜中，电流密度一般在1.5-2.5A/mm²之间。
通过电流密度和母线的截面积，可以确定母线的最大承载电流。
此外，需要根据具体情况对母线的短时和长时载流能力进行评估。
短时载流能力是指母线在短时间内能够承受的最大电流大小，一般用于短时间过载或故障情况下。
长时载流能力是指母线在长时间内能够承受的额定电流大小，通常应符合设备或系统的设计要求。
总结起来，计算母线铜排载流量需要综合考虑材质、截面积、散热条件等因素。
只有在合理选择材料和截面积的基础上，并根据具体的工作条件来决定散热措施，才能保证母线的正常工作和安全运行。
母线载流量及参数说明[精彩]
![母线载流量及参数说明[精彩]](https://img.taocdn.com/s3/m/7c8dc1fc846a561252d380eb6294dd88d0d23dee.png)
矩形母线载流量计算方法：0000000040℃时铜排载流量=排宽*厚度系数0000000排宽(mm);厚度系数为：母排12厚时为20;10厚时为18;依次为:0000000 [12-20，10-18，8-16，6-14，5-13，4-12]00000000双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）0000000 3层铜排[40℃]=2单层铜排[40℃]00000004层铜排[40℃]=单层铜排[40℃]*2.500000000铜排[40℃]= 铜排[25℃]*0.8500000000铝排[40℃]= 铜排[40℃]/1.30000000例如求TMY100*10载流量为：0000000单层：100*18＝1800（A）〔查手册为1860A〕；00000000双层：2（TMY100*10）的载流量为：00000001800*1.58＝2940（A）；〔查手册为2942A〕；0000000三层：3（TMY100*10）的载流量为：00000001860*2＝3720（A）〔查手册为3780A〕00000000以上所有计算均精确到与手册数据相当接近00000000矩形母线载流量表0000000母线尺寸宽X厚(mm)单片铝母排载流量（A）单片铜母排载流量（A）交流直流交流直流25℃30℃35℃40℃25℃30℃35℃40℃25℃30℃35℃40℃25℃30℃35℃40℃15 x 3 165 155 145 134 165 155 145 134 210 197 185 170 210 197 185 170 20 x 3 215 202 189 174 215 202 189 174 275 258 242 223 275 258 242 223 25 x 3 265 249 233 215 265 249 233 215 340 320 299 276 340 320 299 276 30 x 4 365 343 321 296 370 348 326 300 475 446 418 385 475 446 418 385 40 x 4 480 451 422 389 480 451 422 389 625 587 550 506 625 587 550 506 40 x 5 540 507 475 438 545 512 480 446 700 659 615 567 705 664 620 571 50 x 5 665 625 585 539 670 630 590 543 860 809 756 697 870 818 765 705 50 x 6 740 695 651 600 745 700 655 604 955 898 840 774 960 902 845 778 60 x 6 870 818 765 705 880 827 775 713 1125 1056 990 912 1145 1079 1010 928 60 x 8 1025 965 902 831 1040 977 915 844 1320 1240 1160 1070 1345 1265 1185 1090 60x 10 1155 1085 1016 936 1180 1110 1040 956 1475 1388 1300 1195 1525 1432 1340 1235 80 x 6 1150 1080 1010 932 1170 1100 1030 950 1480 1390 1300 1200 1510 1420 1330 122580 x 8 1320 1240 1160 1070 1355 1274 1192 1100 1690 1590 1490 1370 1755 1650 1545 1420 80 x 10 1480 1390 1300 1200 1540 1450 1355 1250 1900 1786 1670 1540 1990 1870 1750 1610 100 x 6 1425 1340 1255 1155 1455 1368 1280 1180 1810 1700 1590 1470 1875 1760 1650 1520 100 x 8 1625 1530 1430 1315 1690 1590 1488 1370 2080 1955 1830 1685 2180 2050 1920 1770 100 x 10 1820 1710 1600 1475 1910 1795 1680 1550 2310 2170 2030 1870 2470 2320 2175 2000 120 x 8 1900 1785 1670 1540 2040 1918 1795 1655 2400 2255 2110 1945 2600 2445 2290 2105 120 x 10 2070 1950 1820 1680 2300 2160 2020 1865 2650 2490 2330 2150 2950 2770 2595 2390母线尺寸宽X厚(mm)2片铝母排载流量（A）2片铜母排载流量（A）交流直流交流直流25℃30℃35℃40℃25℃30℃35℃40℃25℃30℃35℃40℃25℃30℃35℃40℃60 x 6 1300 1270 1184 1096 1560 1463 1363 1262 1710 1630 1526 1413 1965 1872 1745 1616 60 x 8 1681 1581 1473 1364 1831 1731 1613 1494 2130 2032 1894 1754 2420 2338 2179 2013 60 x 10 1986 1891 1762 1632 2085 1985 1850 1713 2495 2409 2245 2078 2664 2564 2390 2212 80 x 6 1620 1534 1429 1323 2033 1933 1802 1668 2075 1985 1850 1713 2560 2474 2306 2135 80 x 8 2010 1919 1789 1656 2350 2258 2104 1948 2565 2465 2297 2127 3010 2912 2714 2513 80 x 10 2350 2268 2113 1957 2673 2573 2398 2221 3017 2917 2718 2517 3400 3303 3078 2850 100 x 8 2340 2249 2096 1940 2871 2771 2582 2391 2979 2879 2683 2484 3680 3585 3341 3093 100 x 10 2751 2672 2508 2322 3250 3152 2938 2720 3480 3397 3166 2931 4155 4070 3793 3511 120 x 10 3200 3011 2806 2598 3850 3670 3420 3166 4054 3858 3595 3329 4916 4705 4385 4060 3片铝母排载流量（A）3片铜母排载流量（A）60 x 6 1718 1618 1508 1396 1910 1825 1701 1575 2190 2108 1964 1819 2450 2347 2188 2026 60 x 8 2170 2051 1912 1770 2312 2192 2043 1892 2758 2625 2467 2265 3020 2842 2648 2452 60 x 10 2580 2493 2324 2151 2710 2559 2385 2208 3378 3105 2894 2679 3530 3321 3096 2866 80 x 6 2112 1976 1841 1705 2490 2315 2157 1997 2700 2559 2385 2208 3200 3030 2824 2614 80 x 8 2630 2465 2297 2127 2890 2799 2609 2415 3300 3171 2955 2736 3877 3623 3376 3126 80 x 10 3100 2917 2718 2517 3423 3237 3017 2793 3978 3754 3499 3240 4322 4187 3902 3613 100 x 8 3034 2870 2675 2476 4620 3406 3174 2939 3880 3698 3446 3191 4670 4413 4113 3808 100 x 10 3612 3434 3201 2964 4280 3914 3648 3378 4557 4375 4078 3776 5234 5067 4722 4372 120 x 10 4100 3858 3595 3329 4750 4573 4262 3946 4990 4893 4560 4222 6180 5881 5481 5075管母线载流量：0000000(湖北兴和湖北兴和电力新材料股份有限公司提供)0000000管型母线型号知识：00000001.3A21（LF21）：铝锰合金管母线，为管母线初始阶段产品，现在较少使用000000002.6063（LD31）：铝镁合金管母线，适合高热、高寒及地震多发区及多种条件000000003.LDRE：稀土合金管母线，适合湿度大、温度高、风力大，特别适合沿海地区000000004.6Z63：耐热合金管母线0000000管型母线应用技术参数000000001、 合金牌号及化学成份：00000000合金牌号化 学 成 份 % 备注MgSi Fe Cu Mn Re Al 3A21（LF 21） 0.05 0.60 0.70 0.20 1.0—1.6 余量 GB/T6063（LD 31）0.45—0.9 0.2—0.6 0.35 0.1 0.1 余量 LDRE 0.45—0.9 0.2—0.6 0.3—0.5 0.1—0.2 0.10—0.20余量 Q/SDG6063G0.6—0.90.45—0.90.350.10.1余量2、 合金材料物理性能：000000003A21（LF 21）6063（LD 31）LDRE 6063G 密度 g/cm 3（20℃） 2.73 2.72 2.74 2.76 熔点 ℃ 643—654 616—654 616—654 616—654 导电系数 卡/℃cms(25℃) 0.37 0.5 0.5 0.5 导电率 国际标准铜% 40 55 55.5 56 20 ℃电阻温度系数 1/℃ 0.0042 0.0042 0.0032 0.0042 温度线膨胀系数 1/℃（20-100℃） 23.2×10-623.4×10-623.9×10-623.4×10-6弹性模量E N/mm 27.1×104 6.9×104 7.0×104 7.0×1043、 供应状态：0000000合 金 牌 号 状 态 力 学 性 能备 注σbN/mm2σ0.2N/mm2δ% 3A21（LF 21）Y ≥137 — — GB/T6063（LD 31） Y≥155 ≥145 — GB/T T10 ≥176 ≥155 — T6 ≥196 ≥175 ≥4 LDRE Y≥165 ≥150 — Q/SDG T10 ≥185 ≥165 — T6≥206 ≥180 ≥4 6063GT10 ≥185 ≥165 — Q/SDG T6≥206≥180—4、 外径尺寸壁厚、长度：0000000合金牌号性能名称外径mm 壁 厚 mm长度mm 4.0 5.0 6.0 7.0 8.0 9.0 10 12 ≥60—80 √ √ √ ≤6000 ≥80—150 √ √ √ √ √ ≤9000 ≥150—200 √ √ √ √ √ ≤10000 ≥200—250√ √√√√≤8000 5、 外径及允许偏差：0000000名称尺寸mm ≥60—80 ≥80—150 ≥150—200 ≥200—250允许偏差mm±0.45±0.6±0.7 ±1 6、 壁厚及允许偏差：0000000名称壁厚mm 3.0 3.5 4.04.55.0≥5.0—8.0 ≥8.0—12 允许偏差mm±0.30 ±0.35 ±0.40±0.45 ±0.5±0.8±1.07、 管母线载流量00000000（1）3A21 （LF 21）管母线的载流量：0000000080/72 100/90120/110 130/116 150/136 170/154 200/184 10℃ 10℃10℃ 11℃ 12℃ 12℃ 13℃ +70K 1320 1810 2180 3120 3980 4460 5350 +80K1470208024503350 432048205760（2）、6063（LD 31）管母线的载流量：0000000100/90 120/110130/116 150/136 170/154 200/180 250/230 13℃ 12℃12℃ 11℃ 12℃ 26℃ 26℃ +70K 2800 3420 4010 4950 5950 7900 8500 +80K310036904200 5500650084209010（3）LDRE 管母线的载流量：00000000100/90120/110 130/116 150/136 170/154 200/180 250/230 12℃13℃ 12℃ 11℃ 11℃ 25℃ 26℃ +70K 3200 3790 4390 5330 6540 8310 8860 +80K347040404610 5870689088409520（3）6063G 管母线的载流量：00000000100/90 120/110 130/116 150/136 170/154 200/180 250/230 18℃13℃ 12℃ 11℃ 11℃ 25℃ 12.5℃ +70K 2400 3790 4390 5330 6540 8310 8860 +80K25404040461058706890884098000 D/mm 室 温温 度 D/mm 室 温温 度 D/mm 室 温温 度 D/mm 室温 温 度。
母排载流量计算
母线铜排载流量计算方法估算法:单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A] 以上所有计算均精确到与手册数据相当接近。
常用铜排的尺寸及载流量表铜母排截面25℃35℃平放(A) 竖放(A) 平放(A) 竖放(A) 15×3 176 18520×3 233 24525×3 285 30030×4 394 41540×4 404 425 522 55040×5 452 475 551 58850×5 556 585 721 760 50×6 617 650 797 84060×6 731 770 940 990 60×8 858 900 1101 1160 60×10 960 1010 1230 1295 80×6 930 1010 1195 1300 80×8 1060 1155 1361 1480 80×10 1190 1295 1531 1665 100×6 1160 1260 1557 1592 100×8 1310 1425 1674 1850 100×10 1470 1595 1865 2025 120×8 1530 1675 1940 2110 120×10 1685 1830 2152 2340 2(60×6) 1126 1185 1452 1530 2 (60×8) 1460 1480 1503 1600 2(60×10) 1680 1170 2140 2250 2(80×6) 1320 1433 1705 1855 2(80×8) 1651 1795 2117 2515 2(80×10) 1950 2120 2575 2735 2(100×6) 1564 1700 2000 2170 2(100×8) 1930 2100 2470 2690 2(100×10) 2320 2500 2935 3185 2(120×8) 2140 2330 2750 2995 2(120×10) 2615 2840 3330 3620。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
母线载流量一览表
母线规格（mm）
宽X厚
铜母线铝母线
电流（A）公斤（kg/m）电流（A）公斤（kg/m）
15X3 171 0.4 134 0.126 20X3 240 0.534 175 0.168 20X5 270 0.89 207 0.28 25X3 285 0.668 225 0.21 30X4 335 1.07 300 0.336 30X6 420 1.602 323 0.504 40X4 510 1.424 395 0.448 40X5 580 1.78 440 0.56 40X8 640 2.848 492 0.896 50X5 705 2.225 546 0.7 50X6 775 2.67 600 0.84 50X8 800 3.56 615 1.12 60X8 1070 4.272 830 1.344 80X6 1200 4.29 920 1.39 80X8 1370 5.696 1070 1.79 80X10 1540 7.12 1200 2.24 100X8 1685 7.2 1315 2.25 100X10 1870 8.9 1475 2.8 120X10 2170 8.9 1760 2.89 注：﹡本表为25℃下的承载电流。
﹡表格中所列的灰色部分为厂家铝排规格。
﹡表格中所列数值系当母线竖直安装时的最大允许载流量。
一、承载电流经验公式：
1、铜排承载电流经验公式：
单排承载电流= 铜排宽度*（铜排厚度+8~8.5）
双排承载电流= (1.56~1.58)*铜排宽度*（铜排厚度+8~8.5）
三排承载电流= 2*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用四排承载电流= 2.45*铜排宽度*（铜排厚度+8~8.5）--------------基本不采用2、零(N)、地母线排计算：
零(N)、地母线排= 相母线截面的一半(但≮16mm2)
3、水平安装时，
母线宽度大于60mm，承载电流=0.92 * 母线竖直安装时的承载电流量
母线宽度小于60mm，承载电流=0.95 * 母线竖直安装时的承载电流量
4、铜排承载电流（40℃）= 铜排承载电流（25℃）* 0.85
5、铝排承载电流经验公式：
铝排承载电流= 铜排承载电流/ 1.3
二、工程设计注意事项
1、在电气设计时，如为动力柜，原则上采用铝排。
2、配电上如有注明采用铜排的除外，其余的配电柜采用铝排。
（目前，如果采用铝
排，则暂时先和工程总监确认。
）
3、在同一批配电或同一个柜子中，不允许铝排和铜排混合使用。
三、其它
1、4*40以上规格一般都是6米定尺，4*40以下大部份是不定尺的。
2、铜排质量= 铜排宽度*铜排厚度*0.0089
3、铝排质量= 铝排宽度*铝排厚度*0.0028。
