SBWZ温度变送器选型特点
一体化温度变送器使用说明书
热电偶热电阻温度变送器（一体化）使用说明书香港东辉仪器仪表（集团）公司一、产品概述东辉智能仪器有限公司生产的“Daryens”大延牌S系列SBWR 型热电偶温度变送器和SBWZ型热电阻温度变送器是小型一体化二线制仪表新产品，代表着当今传感器一体化发展趋势。
由于该产品实现了小型化，可以直接在温度传感器的接线盒内安装，将传感器的微弱信号直接转换成符合标准化的4~20mA直流信号远传至控制室，从而提高了信号的抗干扰能力。
产品主要特点有：1．小型化、体积小，重量轻，全密封封装，耐环境性强。
2．一体化、二线制（变送器所用电源和输出信号共用两条线）节省补偿导线及连接导线，便于安装使用。
3．低功耗，一台24V/1A直流电源可给几十台变送器供电。
4．适用于各种分度号的热电偶、热电阻温度传感器。
5．具备冷端温度补偿，断偶报警等功能。
6．输入信号最低量程为5mVDC。
7．一体化现场安装使用。
8．与国内Ⅲ型或S系列仪表的“配电器”配套，可构成隔离型检测或控制系统。
二、主要技术指标1．输入信号量程及范围SBWR型热电偶温度变送器：最小量程5mVDC；最大量程80mVDC。
SBWZ型热电阻温度变送器：最小量程10Ω；最大量程400Ω。
2．输出信号：4~20Madc3．允许负载电阻：500Ω（24VDC供电）4．工作条件：环境温度—40~85℃；相对湿度≤95%5．基本误差：0.5%6．长时间漂移：＜±5ppm/℃7．温度漂移：≤±100 ppm/℃8．断偶报警输出：3.8mA9．供电电源V PO：24V±20%DC10．消耗功率：＜0.5W11．外形尺寸：Φ46×2812．安装尺寸：Φ4+0.2+0.1二个安装孔，孔距L=36±0.1三、型号规格1．变送器型号用SBW□—□□表示，定义如下：第一节第一、二、三位“SBW”表示S系列仪表温度变送器；第一节第四位表示测温元件类型，R—表示热电偶，Z—表示热电阻温度变送器；第二节第二位表示分度号代码：0：通用型; 1：E或Cu50 2:K或Cu100；3：S；4：B或Pt100 5:T; 6:J; 7:R2．热电偶温度变送器型号规格一览表：型号规格（测量范围）配用热电偶分度号SBWR—21 300~500℃ 400~600℃ ESBWR—22 0~300℃ 0~600℃ 0~800℃ 0~1100℃200~500℃ 400~700℃ 400~900℃ 500~800℃600~900℃ 700~1100℃KSBWR—23 900~1400℃ 1000~1600℃ 1100~1600℃ S SBWR—24 1000~1500℃ 1300~1800℃ BSBWR—25 0~200℃ 200~350℃ TSBWR—26 300~500℃ 0~200℃ 0~400℃ 400~600℃200~600℃JSBWR—27 700~1100℃ 900~1400℃ 1100~1600℃ R 3．热电阻温度变送器型号规格一览表：型号规格（测量范围）配用热电阻分度号SBWZ—21 —50~150℃及显示量程 Cu50 SBWZ—22 —50~150℃及显示量程 Cu100 SBWZ—24 —200~850℃及显示量程 Pt100四、接线方式五、调试方法1.SBWR型热电偶温度变送器的调试(1). 待调仪器通电预热30分钟；(2). 准确测量仪器所处环境温度，从分度号表中查出该环境温度所对应的毫伏值V CU，给仪器输入—V CU信号，调仪器零点电位器，使零点输出值等于4mADC；再从分度号表中查出满量程毫伏值V R，给仪器输入V R—V CU信号，调量程电位器，使输出值等于20 mADC。
一体化温度变送器的特点及选型
一体化温度变送器的特点及选型
文章来源：江苏省苏科仪表有限公司
●概述
SK-SBW 系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把
-200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。
一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。
传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度>70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
●选型方法。
SBWZ温度变送器产品说明书
MXSBWZ热电阻温度变送器模块产品说明书一、概述温度变送器是一种小型、高精度的测温仪表。
与现场传感器连在一起构成测温回路。
它采用二线制传送方式（两根导线作为电源输入，同时作为信号输出的公用传输线），将热电阻的信号变换成线性的4~20m A的输出信号。
MXSBWZ系列温度变送器作为新一代测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
1、采用密封结构，因此耐震，耐湿，适合恶劣现场环境中安装使用。
2、直接输出4~20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。
3、变送器具有输入端开路指示功能。
4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠。
二、技术参数1. 工作制式：两线制4～20mA输出热电阻输入信号为：（1）二线制（2）三线制。
2. 精度等级：0.1%FS、0.2%FS、0.5%FS。
3. 工作电压:DC24V±1V.4. 量程范围:（1）热电阻Pt100（特殊量程用户可以指定）-50℃~50℃ ; 0℃~50℃;0℃~100℃; 0℃~150℃;0℃~200℃; 0℃~300℃;0℃~600℃.5. 工作环境:温度:-0℃~85℃,湿度:0～95%RH.6. 负载能力：≤500Ω.7. 外形尺寸：45mm×41mm.三、主要功能1. 输入信号：热电阻温度信号：Pt100或热电偶.2. 变送输出：4~20mA。
四、调整说明热电阻温度量程:Pt100，产品外观如下:变送器接线图（Pt100）调试步骤:在左边输入端接入标准电阻箱（如ZX38/11型和ZX-25a型），其中上两路为电阻箱的公共端，在输出端串接上标准电流表和24VDC稳压电源。
改变信号源发生器(电阻箱)，使之等于量程的下限对应阻值，调整调零电位器，使电流表的读数为4mA，改变信号源，使之等于量程的上限对应阻值，调整调满电位器，使电流表的读数为20mA即可。
【温度变送器的技术参数与选型】
温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。
将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。
它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。
这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。
经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。
变送器的线性化电路有两种，均采用反馈方式。
温度变送器的选型
温度变送器的基本原理是应用温度传感器进行温度检测，其温度传感器通常为热电阻、热敏电阻、集成温度传感器、半导体温度传感器等，然后通过转换电路将温度传感器的信号转换为标准电流信号或标准电压信号。
在选型方面可按照如下四个原则来选：1 根据测量范围选择可以参考其使用的温度传感器类型，参见温度传感器选型；2 根据精度要求选择可以参考其使用的温度传感器类型，参见温度传感器选型；3 根据信号接口选择可以选择4~20mA，0~10mA，0~20mA，0~5V，0~10V等，或数字/频率接口和其他接口；4 根据结构形式和安装要求选择，如室内安装，选用壁挂型。
1、冶金上有一些测温场合，测温探头10天半月就不得不被烧坏，，，可以使唤俺村滴探头可互换超准温度变送器2、温度不太高滴普通测温环境，测温探头不易被烧坏，，，可以使唤俺村滴一体化超准温度变送器3、智能楼宇滴空调系统等，往往还需要根据室内外滴温差，来自动进行加热制冷控制，，，可以使唤俺村滴超准双路温差变送器4、只有模拟信号输出滴东东，才叫个变送器，，，把频率信号、通讯信号输出滴东东，叫个变送器，那是鸟人胡扯计量局不答应鸟人随地大小便，不穿裤衩打乱仗，是个特色温度变送器呀，两线制4～20mA滴，抗干扰最拽常见的温度变送器分为热电偶、热电阻、一体化的温度变送器：一、热电偶信号远传用温度变送器由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。
它是将热电偶产生的热电势经冷端补偿放大后，再帽由线性电路消除热电势与温度的非线性误差，最后放大转换为4～20mA电流输出信号以便于远传信号。
为防止热电偶测量中由于电偶断丝而使控温失效造成事故，变送器中还设有断电保护电路。
当热电偶断丝或接解不良时，变送器会输出最大值（28mA）以使仪表切断电源。
二、热电阻用变送器由基准单元、R/V转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。

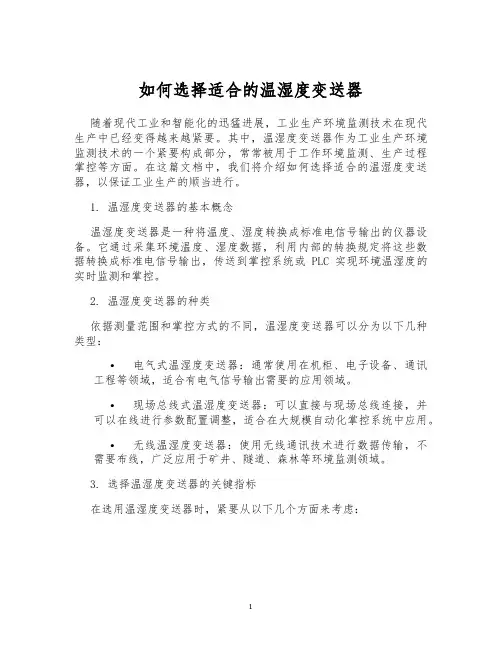

如何选择适合的温湿度变送器
如何选择适合的温湿度变送器随着现代工业和智能化的迅猛进展，工业生产环境监测技术在现代生产中已经变得越来越紧要。
其中，温湿度变送器作为工业生产环境监测技术的一个紧要构成部分，常常被用于工作环境监测、生产过程掌控等方面。
在这篇文档中，我们将介绍如何选择适合的温湿度变送器，以保证工业生产的顺当进行。
1. 温湿度变送器的基本概念温湿度变送器是一种将温度、湿度转换成标准电信号输出的仪器设备。
它通过采集环境温度、湿度数据，利用内部的转换规定将这些数据转换成标准电信号输出，传送到掌控系统或PLC实现环境温湿度的实时监测和掌控。
2. 温湿度变送器的种类依据测量范围和掌控方式的不同，温湿度变送器可以分为以下几种类型：•电气式温湿度变送器：通常使用在机柜、电子设备、通讯工程等领域，适合有电气信号输出需要的应用领域。
•现场总线式温湿度变送器：可以直接与现场总线连接，并可以在线进行参数配置调整，适合在大规模自动化掌控系统中应用。
•无线温湿度变送器：使用无线通讯技术进行数据传输，不需要布线，广泛应用于矿井、隧道、森林等环境监测领域。
3. 选择温湿度变送器的关键指标在选用温湿度变送器时，紧要从以下几个方面来考虑：3.1. 温湿度掌控范围不同的温湿度变送器通常具有不同的掌控范围。
因此，在选用时需要依据实际的应用环境来提前确定掌控范围，以保证变送器能够充分实际需要。
3.2. 温湿度精度温湿度变送器的精度是影响变送器功能的紧要参数，它直接关系到变送器的牢靠性和精度。
因此，选择时需要关注该参数是否充分实际需要。
3.3. 防护等级温湿度变送器需要在恶劣的工业环境中长时间工作，因此其防护等级很关键。
在选用时，需要依据工作环境来确定变送器需要的防护等级，以保证其不会由于环境因素而发生故障。
3.4. 信号输出方式温湿度变送器的信号输出方式影响到测量数据的后续处理和应用效果。
因此，在选用时最好依据实际需求来选择变送器的输出方式。
4. 温湿度变送器的应用场景依据之前提到的温湿度变送器的类型，我们可以看出，温湿度变送器在不同的应用场景中有着不同的需求和作用。
温度变送器的适用介绍
温度变送器的适用介绍温度变送器是一种常见的工业自动化控制仪表，它是用于将现场温度信号转换为标准信号输出的装置。
温度变送器可以将不同种类的温度传感器检测到的温度信号转换为标准的信号，如4-20mA电流或0-10V电压等。
温度变送器适用于各种工业场合，如化工、石化、电力、制药、食品等行业。
本文将介绍温度变送器的适用范围、分类、选型和安装注意事项。
适用范围温度变送器适用于以下场合：1.环境温度较高或较低的工况2.采用远传信号的场合，提供稳定的远距离信号传输3.对信号精度有要求的情况4.要求设备可控、自动化程度高的场合分类根据输入信号类型的不同，温度变送器可以分为以下几种类型：热电偶变送器热电偶变送器是将热电偶检测到的温度信号转换为标准信号输出的装置。
热电偶变送器适用于工作温度在-270℃至+1800℃范围内的场合，具有测量范围宽、质量稳定、抗干扰能力强等特点。
热电阻变送器热电阻变送器是将热电阻检测到的温度信号转换为标准信号输出的装置。
热电阻变送器适用于工作温度在-200℃至+600℃范围内的场合，具有精度高、响应快等特点。
同时，它还可以根据温度补偿线的不同，分为三线式、四线式热电阻变送器。
红外温度变送器红外温度变送器是将通过红外线检测到的物体表面温度转换为标准信号输出的装置。
红外温度变送器适用于非接触式温度检测的场合，可以广泛应用于造纸、印染、化工、冶金、炼油、食品加工、纺织等行业。
其他类型除了以上三种类型的温度变送器，还有磁敏电阻温度变送器、晶体管温度变送器、热电积温度变送器等。
这些类型的温度变送器主要应用于特殊的温度检测场合。
选型选择适合的温度变送器，需要考虑以下几个方面：1.检测对象的最高温度和最低温度2.对控制精度、响应速度的要求3.电源的电压和信号传输距离4.工作环境与外界温度条件安装注意事项1.将温度变送器放置在干燥、通风良好的地方，并避免水汽、腐蚀性气体的侵蚀。
2.温度变送器的电源和信号线应分开布置，避免相互干扰。
温度变送器选型
温度变送器选型
温度变送器选型先要选定输出信号，温度变送器输出信号通常有电流和电压两种，电流信号4-20mA，电压信号有0-2.5V、0-5V、0-10V 等，要根据上级仪表要求选定。
选定信号后确定量程，温度变送器的量程因为是跟输出信号对应的，选择的时候要以适合为度。
温度变送器精度也有很多种，通用的≤±0.2%，高精度的0.1℃&±0.05%甚至更高，选择满足要求的精度即可。
温度变送器还以可以选择现场显示功能，现场显示的同时也可以输出信号。
特殊环境还可以选择带HARRT协议智能温度变送器，调试比较方便。
温度变送器形式有一体化温度变送器和分体温度变送器，可以根据安装环境选择，一体化温度变送器有直插式、导轨式等安装方式，直插式可以安装在管道等任意空间，用螺纹、法兰固定，导轨式适合安装在机箱机柜里，用导轨固定。
分体式是指温度传感器和变送模块分开，安装现场温度过高或者安装空间有限一般选择分体式温度变送器。
温度变送器的材质也有不锈钢等很多种，可以根据安装环境选择。
规格尺寸多样，大小相差悬殊，HX-RS污泥堆肥专用的温度探杆可能有十几米高，而高精度微型温度变送器只有M10螺纹那么大。
温度变送器选型相对温度传感器要复杂一些，选型过程中只要多跟厂家沟通，就一定能选到满意的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ＳＢＷＺ温度变送器选型特点
Description
SBW
DDZ
4-20mA
0-10 mA
SBW temperature transmitter for thermocouple and thermal resistance is on-the-spot installed temperature transmitter unit in match with industrial thermocouple, thermal resistance among DDZ series of instruments. With adoption of 2-wire system for transmission (Two pieces of wire are used as public transmission wire for power input and signal output.), it transforms signal of industrial thermocouple, thermal resistance into output signal of 4~20mA, 0~10mA in linear relation with input signal or temperature signal. The transmitter could be directly mounted inside junction box of thermocouple, thermal resistance forming integral structure. As temperature-measuring instrument of new generation, it could be widely used in metallurgy, petroleum, chemical, power, light industry, textile, foodstuff, national defense, and scientific research fields, etc.
Main Features:
1.Silica rubber or epoxy resin sealing structure, shock & moisture-proof, suitable with bad environment 2.On-the-spot installation inside junction box of thermocouple, thermal resistance, with output signal of 4~20mA, 0~10mA; It could save expensive cost on compensational wire and improve interference-resistant performanc during long-range signal transmission process. 3.The transmitter for themocouple has automatic temperature compensation function at cold end. 4.High accuracy and lower power consumption, wide temperature range for application, stable and reliable operation 5.Wide application, it could be installed on the spot with thermocouple or thermal resistance to form integral structure, or installed in testing device or with instrument dial as functional block. 6.Intellectual temperature transmitter could be used to communicate with upper device through Modem base on HART agreement or conduct remote information management, configuration, variable supervision, rectification, maintenance of type, graduation, and measuring range of transmitter with handle device and PC. 7.Display direction of intellectual temperature transmitter actual demand, and medium could be adjusted as user temperature, sensor value change, output current and
1. 2. 4 20mA 0 10 mA
3. 4. 5.
6. PC 7.
HART
