回转窑安装标准
(整理)回转窑安装规范
回转窑安装规范2.3.1施工准备一、技术准备1、熟悉图纸通过设备图纸来掌握回转窑的产量、转速、支承数量、挡轮形式、窑体安装斜度、筒体直径、长度、筒体段节数量、最长段节的重量、最重段节安装的位置、几何尺寸最大轮带的重量、窑尾最后一挡轮带的重量、各托轮组的重量及大齿圈与筒体连接形式等等。
通过工艺布置图，了解和掌握各挡托轮组的具体位置，冷态时各挡托轮带所处的位置及基础画线的基准。
通过平面布置图了解掌握厂区各生产车间、办公地点、水、电、道路的布置及设备的堆放地点等，以便确定运输路线、确定组装或工作场地、确定现场工具房的位置及现场临时电源的位置等。
2、按“安装使用说明书”及相关的“验收规范”编制检测方法，准备检测工具及仪器。
3、根据建厂周期要求和施工单位的技术力量、装备能力，参照以上技术资料及现场实地考察编制回转窑的施工方案。
二、施工工器具、燃材料的准备1、重点放在大型吊装机具的准备上。
2、应准备与工程质量要求相匹配的检验仪器。
3、为保证回转窑的工艺特性，在安装时能准确地达到回转窑的设计斜度及同一组托轮的两托轮顶在同一标高上，应当准备两块斜度一样的斜度规（其斜度应与窑的设计斜度一致），一根大平尺。
4、如果筒体对口采用自动焊焊接，必须准备一套专用电源及自动焊机。
5、筒体、轮带、大齿圈、托轮组的搬运及临时铺、垫等需要耗费一定数量的道木。
6、不仅对常用的钢丝绳、绳索、卡具要充分准备，对吊装较特殊部件所用的钢丝绳、绳索、卡具也要适当的准备。
7、准备清洗用的除漆剂、洗油、毛刷、棉纱等，8、准备切割和焊接材料。
9、准备一定数量适当规格的钢板和垫铁。
2.3.2回转窑施工工艺特点及安装工艺过程回转窑形大体重，其筒体较长，一般采用两档或多档支承。
回转窑的安装涉及到：起重运输、安装钳工工艺、铆工工艺、焊接工艺、管道工艺及砌筑工程等，使回转窑的安装形成了如下特点：1、安装技术要求较高，高精度的量具、仪器和检测工具广泛应用，要求操作者有较高的技术水平。
回转窑安装以及回转窑技术参数
回转窑安装以及回转窑技术参数1楼回转窑技术参数回转窑东方粉体回转窑操作规程 1.设备技术性能筒体内径: 筒体长度: 斜度: 支承数:方生产能力: 粉转体我顶你4.3m 70m 3.5% 3档 100t/d 0.40-1.3r/min 7.9r/h速: 用主传动: 用辅助传动:传动电动机(单传动) : 主传动辅助传动功率(Kw) 250 750 转速(r/min)Y225S-4 型号 37 功率(Kw) 1480 转速(r/min)位型号粉 YPT400-8 丝减速器: 主传动型号 ZSY630-71-I 辅助传动速 71 比型号速比 22.4 ZSY280-22.4-?2.结构及工作原理概述回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各挡支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。
正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。
物料从窑尾(筒体的高端)进入窑内煅烧。
由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向(从高端向低端)移动，继续完成其工艺过程，最后，生成熟料经窑头罩进入冷却机冷却。
燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换后，由窑尾导出。
本———————————————————————————————————————————————设计不含燃料的燃烧器。
该窑在结构方面有下列主要特点: 1简体采用保证五项机械性能(σa、σb、σ%、αk 和冷弯试验)的 20g 及 Q235,B 钢板卷制，通常采用自动焊焊接。
筒体壁厚:一般为25mm，烧成带为32mm,轮带下为65mm，由轮带下到跨间有38mm 厚的过渡段节，从而使筒体的设计更为合理，既保证横截面的刚性又改善了支承装置的受力状态。
在筒体出料端有耐高温、耐磨损的窑口护板，筒体窑尾端由一米长1Cr18Ni9Ti 钢板制作。

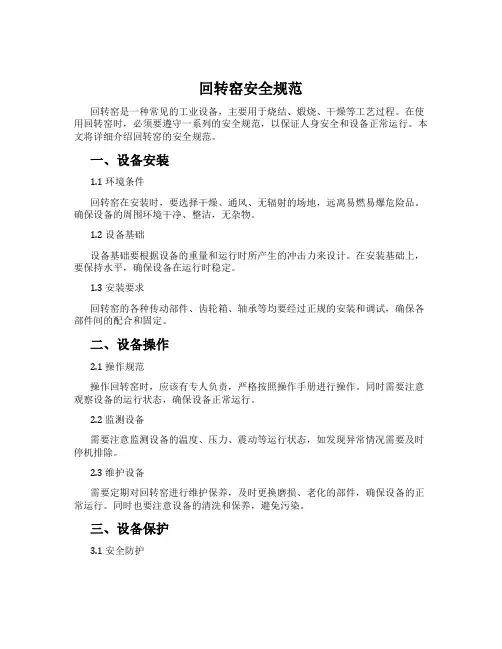

回转窑安全规范
回转窑安全规范回转窑是一种常见的工业设备，主要用于烧结、煅烧、干燥等工艺过程。
在使用回转窑时，必须要遵守一系列的安全规范，以保证人身安全和设备正常运行。
本文将详细介绍回转窑的安全规范。
一、设备安装1.1 环境条件回转窑在安装时，要选择干燥、通风、无辐射的场地，远离易燃易爆危险品。
确保设备的周围环境干净、整洁，无杂物。
1.2 设备基础设备基础要根据设备的重量和运行时所产生的冲击力来设计。
在安装基础上，要保持水平，确保设备在运行时稳定。
1.3 安装要求回转窑的各种传动部件、齿轮箱、轴承等均要经过正规的安装和调试，确保各部件间的配合和固定。
二、设备操作2.1 操作规范操作回转窑时，应该有专人负责，严格按照操作手册进行操作。
同时需要注意观察设备的运行状态，确保设备正常运行。
2.2 监测设备需要注意监测设备的温度、压力、震动等运行状态，如发现异常情况需要及时停机排除。
2.3 维护设备需要定期对回转窑进行维护保养，及时更换磨损、老化的部件，确保设备的正常运行。
同时也要注意设备的清洗和保养，避免污染。
三、设备保护3.1 安全防护在操作回转窑时，需要配备安全防护措施，如防护网、安全信号灯等，以避免事故的发生。
3.2 告警提示需要在设备上设置告警装置，发现异常情况及时发出声音或提示信号，通知工作人员进行处理。
3.3 废气处理回转窑在运行时会产生大量的废气，需要设置废气处理设备，避免废气对周围环境的污染。
四、紧急处理4.1 紧急处理方案在机器运行过程中，若发现异常情况需及时采取紧急处理方案。
如设备出现泄漏、高温等情况，需要立即停机并进行紧急处理。
4.2 全员应急培训针对紧急事故的发生，需要对所有工作人员进行应急培训，掌握紧急情况的处理方法。
以上就是回转窑的安全规范，希望各位在使用回转窑时，严格遵守相关规范，确保人身安全和设备正常运行。
回转窑安装技术方案
回转窑安装技术方案1. 引言回转窑是一种常见的工业设备，广泛应用于水泥、化工、冶金等行业。
正确的安装回转窑对于设备的正常运行至关重要。
本文将介绍回转窑的安装技术方案，包括施工前的准备工作、安装步骤以及安装后的测试和调试。
2. 施工前准备工作在进行回转窑安装之前，需完成以下准备工作：2.1 设备选型根据工程要求和生产工艺，选择合适规格的回转窑。
考虑到设备的使用寿命和可靠性，建议选择优质的品牌和型号。
2.2 基础施工回转窑需要安装在坚实的基础上，确保其稳定性和安全性。
在安装之前，需要进行基础的施工工作，包括地面清理、基础浇筑和固化。
2.3 材料准备检查工程施工图纸，准备好需要用到的各种材料和工具，如螺栓、螺母、垫圈、润滑油等。
2.4 人员培训确保参与安装工作的人员具备相关的技术知识和操作经验，了解安装过程中的安全注意事项。
3. 安装步骤按照以下步骤进行回转窑的安装：3.1 安装底座将回转窑的底座放置在基础上，并使用螺栓和螺母将其固定。
3.2 安装扶直轮将扶直轮安装在底座上，使用润滑油进行润滑。
3.3 安装齿轮环将齿轮环安装在底座上，确保其与扶直轮的啮合度合适。
3.4 安装窑身将窑身安装在底座上，并使用螺栓和螺母进行固定。
3.5 安装烟室和风机将烟室和风机安装在窑身上，并连接相关管道。
3.6 安装燃烧器和煤粉管将燃烧器和煤粉管安装在窑身上，并连接相应的电缆和管道。
4. 安装后测试和调试安装完成后，需要进行以下测试和调试工作：4.1 调整回转速度使用电控系统调整回转窑的转速，确保其符合工艺要求。
4.2 检查燃烧系统点火并检查燃烧系统的工作情况，包括燃烧器燃烧稳定性和煤粉供应情况。
4.3 测试运行进行空载测试运行，观察设备各部分的运行情况和噪音。
4.4 检查温度和压力监测回转窑各部分的温度和压力，确保设备正常工作。
5. 安装注意事项在回转窑的安装过程中，需要注意以下事项：•操作人员必须穿戴好安全装备，如安全帽、劳动手套等。
回转窑托轮瓦安装要求
回转窑托轮瓦安装要求
1. 嘿，托轮瓦安装的时候可一定要仔细啊！就像你盖房子打地基一样，不扎实怎么行？比如说安装前要把那个接触面清理得干干净净的，不能有一点杂质哦，不然以后出问题可就麻烦啦！
2. 你们知道吗，托轮瓦安装的精度要求那是相当高啊！这就好比射箭要正中靶心一样，差一点都不行。
安装的时候要反复测量，务必保证精确无误呀！
3. 托轮瓦安装的位置得特别注意呀！好比你找东西要放在正确的地方一样，不能乱放。
位置不对，那整个回转窑运行都会受影响的呀，你说可怕不可怕？
4. 安装托轮瓦时，那力度也得把握好哦！就像你抚摸小猫咪，太轻没效果，太重又会伤着它。
一定要恰到好处地安装到位才行呀！
5. 哎呀，托轮瓦安装可不是随随便便就能搞定的。
这就像做一件艺术品，需要精心雕琢。
得把每一个细节都考虑到，不能马虎呀！
6. 托轮瓦的安装可不是一个人的事儿哟！这需要大家齐心协力，就像一场接力比赛，每个人都得做好自己那一环。
大家说是不是啊？
7. 最后要说，托轮瓦安装真的太重要啦！这可是关系到回转窑能不能顺利运行的关键啊！一点儿都不能马虎，一定要认真对待哟！
我的观点结论就是：回转窑托轮瓦安装必须严格按照要求来，精心操作，才能确保其良好运行。
回转窑筒体安装施工工艺流程及执行标准
回转窑筒体安装施工工艺流程及执行标准施工工艺流程设备检查----基础部分施工----支承部分施工----回转窑部分施工----传动部分施工----其他部分施工----回转窑试运转（I、设备检查）一、回转窑的全部零件的检查，除按总则有关规定执行外，安装前还必须做好设备的检查和尺寸的核对工作，如检查结果与设计不符时，安装单位、建设单位会同设计单位共同进行修正设计图纸。
二、底座检查1.检查底座有无变形，实测底座螺栓孔间距及底座厚度尺寸等。
2.校核底座的纵横中心线。
三、托轮及轴承检查1.检查托轮及轴承的规格。
2.检查托轮轴承座与球面接触情况。
3.检查轴承地面上的纵横中心线。
4.轴承的冷却水瓦应试压，试验压力为0.6Mpa，并保压8分钟不得有渗漏现象。
四、窑体检查1.圆度的检查---- 着重在每节筒体的两端检查：圆度偏差（同一断面最大与最小直径差）不得大于0.002D（D为窑体直径），轮带下筒节和大齿圈下筒节不得大于0.0015D。
超过此限度者必须调圆，但不得采用热加工方法。
2.圆周检查两对接接口圆周长度应相等，偏差不得大于0.002D,最大不得大于7mm。
3.窑体不应有局部变形，尤其是接口的地方。
对于局部变形可用冷加工或热加工方法修复，加热次数不应超过二次。
4.检查窑体的下列尺寸：（1）窑体的长度尺寸；（2）轮带中心线位置至窑体接口边缘的尺寸；（3）大齿圈中心位置至窑体接口边缘的尺寸。
五、核对轮带与窑体的配合尺寸，一般窑体外径加上垫板尺寸，应符合图纸要求。
六、大齿圈及传动设备检查：1.核对大齿圈及弹簧板的规格尺寸，大齿圈内径应比窑体外径与弹簧板的高度的尺寸之和大3 5mm。
2.大齿圈接口处的周节偏差，最大不应大于0.005m （模数）。
3.核对小齿轮的规格及齿轮轴和轴承配合尺寸。
七、加固圈及轮带挡圈检查：加固圈与轮带挡圈不得有变形，其内径尺寸应比窑体加固板的外圈尺寸大 2 3mm。
（II、基础部分施工）按设备安装要求进行施工准备和基础验收后，在基础上划出回转窑的纵横中心线，并将其引到标板上作为设备定位与找正参考点。
回转窑安装方案
回转窑安装方案A.工装准备该回转窑直径Φ6.1m，长度40m，斜度4.25%。
，总安装重量1065t，最大吊装重量约90t。
为保证工程顺利进行，故需进行一系列的工装准备工作。
(1) 予组装平台的搭设。
窑体安装组对平面图HGQT-06图。
(2) 窑体安装用支撑采用格构式钢柱。
(3) 滚动转胎支架见HGQT-07图。
(4) 窑体托轮转胎见HGQT-08图。
(5) 筒体对口组对连接工装见HGQT-09图。
(6) 回转窑盘车支架制作图见HGQT-10图。
B. 基础放线(1) 依据控制网的基准点，对所有基础中心线进行复测检查，并施放装备安装控制线。
(2) 在基础面上埋设纵横向中心标板和标高基准点。
(3) 划出纵向中心线，偏差不得大于±0.5mm。
(4) 划出横向中心线相邻两个基础横向中心线距偏差不得大于±1.5mm。
首尾两个基础中心线距偏差不得大于±6mm。
(5) 根据已校正确认的回转窑中心线，做出传动部分的纵横十字线。
(6) 根据厂区标准水准点，测出基础上表面基准点标高，作为安装设备的基准点，其误差不得大于±0.5mm。
(7) 窑体中心线的投点误差不得大于0.5mm，横向与纵向控制线的交角误差不得大于2″。
(8) 各基础中心线测定后，应进行全面闭合检查，检查无误后将各点引测到固定建筑物上并做出明显标识。
C. 设备检查(1) 回转窑在安装前，必须对设备进行检查，并校核各部位的尺寸，如检查结果与设计不符时，应通知建设单位，监理单位。
(2) 底座检查a. 检查底座有无变形，实测底座螺栓孔间距及底座厚度尺寸等。
b. 校核底座的纵横中心线。
D. 托轮及轴承检查(1) 检查托轮及轴承的规格是否与图纸相符。
(2) 检查轴承底面上的纵、横中心线。
E. 窑体检查(1) 检查筒体两端的椭圆度是否超差，圆度偏差（同一端面最大与最小直径差）不得大于0.001D（D为窑直径），轮带下筒节和大齿圈下筒节不得大于0.001D。
回转窑安装方案
回转窑安装方案一、工程概述回转窑是一种重要的矿石烧结设备，广泛应用于水泥生产和石灰生产等行业。
在安装回转窑之前，需要进行前期准备工作，包括选址、基础工程设计、制定施工方案等。
本方案将详细介绍回转窑的安装步骤和工艺流程，并提供关键点的控制措施，确保回转窑安装顺利进行。
二、安装步骤1.场地准备确认回转窑安装的场地是否具备施工条件，包括地理位置、地形地貌和工程地质等。
根据回转窑的尺寸和重量，选择适当的场地，并进行必要的土建结构修整和平整。
2.基础施工根据基础工程设计方案，进行基础开挖、地基加固和基础浇筑工作。
基础的质量直接关系到回转窑的稳定运行，所以必须确保基础工程质量。
3.回转窑组装回转窑通常由多个圆筒段组成，每个圆筒段由多个砖块或铸件组成。
在组装回转窑之前，需要对砖块和铸件进行质量检查，确保其符合要求。
然后按照设计方案，逐步组装回转窑圆筒段。
组装时需注意砖块与砖块之间的连接、固定和密封性。
4.轴承和驱动装置安装在回转窑的两端安装轴承和驱动装置。
轴承的质量关系到回转窑的稳定性和安全性，所以必须严格按照要求进行安装和调试。
驱动装置的安装应符合设计方案的要求，并注意其与轴承之间的连接。
安装完毕后，进行调试和试运行，确保其正常运转。
5.烟道和冷却设备安装在回转窑的一侧安装烟道设备，用于排放烟气。
烟道的设计和安装应符合环保要求，并确保烟气排放正常。
在回转窑的另一侧安装冷却设备，用于冷却熟料。
冷却设备的安装应符合工艺流程要求，并注意其与回转窑之间的连接。
6.火焰器和减速器安装在回转窑的上部安装火焰器，用于提供燃烧热源。
火焰器的安装应符合设计要求，并进行调试和试运行。
在回转窑的驱动装置上安装减速器，用于减速驱动装置的运动。
减速器的安装应符合设计方案要求，并注意其与驱动装置之间的连接。
7.电气设备和控制系统安装在回转窑的周围安装电气设备和控制系统。
电气设备的安装应符合设计规范，确保其运行稳定和可靠。
控制系统的安装应根据工艺流程要求，进行布线和接线等工作，并进行调试和试运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥机械设备安装作业指导书
回转窑安装作业指导书
hbxp.03.46
二、质量控制计划
检验类型
DIM--尺寸检查DP--着色渗透实验MP--磁粉检查MT--样品机械实验RD--X射线检查RT--运转实验SC--特殊检查US--超声波检查VC--表面检查
文件类型
N--检验记录R--送检报告
控制类型
E--保证项目B--基本项目P--允许偏差项目
检验类别
1--自检2--会检
三、施工过程控制规范
1.施工准备
2.划线及基础准备
3.支承底座安装找正
4.轴瓦刮研
5托轮安装
6筒体安装
8.其它装置安装
四、回转窑专用质量记录设备安装检查记录
设备安装检测记录
设备安装检测记录
设备安装检测记录
设备安装检测记录。
