换热机组机组说明书
1-吸收式换热机组操作说明
• 板换供热模式
• V3、V6、V9开启 • V1、V2、V4、V5、V7、V8关闭换热机组停机维护
板换维护
机组停机后或板换堵塞后需对板换进行清理
测量两块挡板间距 以交叉方式缓慢松开螺栓组 用塑料刷子刷掉板片上污物（不能用金属刷） 按原来排列顺序组装，保证正确的板片序列 装回螺栓组至初始拆开距离（允许误差3%以内）
换热机组操作-手动抽气
！ 抽气顺序：
启动真空泵 5分钟后 开启电磁阀 或抽气阀门 抽气5分钟 关闭真空泵 5分钟后 关闭电磁阀 或抽气阀门
换热机组停机维护
机组临时停机切换
自带板换可单独供热（用于机组维修阶段） 机组板换切换示意图
• 机组供热模式：
• V1、V2、V4、V5、V7、V8开启 • V3、V6、V9关闭
吸收式换热机组操作说明
吸收式换热机组原理
基于吸收式制冷机原理 两大基本原理
溴化锂溶液吸湿性 水在真空条件下低温蒸发
吸收式制冷流程
降温
升温
升温
降温
吸收式换热机组外形
换热机组操作说明
操作模式
自动运行 调试运行
抽气作业 机组停机维护
机组停机切换 板换维护 机组停机真空维护
！ 注意：停机时先关一次水阀门再关泵
换热机组操作-自动运行
·
换热机组操作-自动运行
开机、停机均有确认提示
设置二次水出口温度、 稀释停机时间等参数
换热机组操作-抽气作业
换热机组操作-抽气作业
换热机组操作-手动抽气
换热机组操作-手动抽气
换热机组操作-手动抽气
5分钟后
换热机组操作说明(最新版)
换热机组操作说明1.检查柜内电源是否合上，变频器是否已送电。
PLC指示灯是否亮。
触摸屏是否有电。
2.检查柜内元器件是否齐全，无外漏无接的线头。
3.检查触摸屏参数是否设定，压力，温度是否显示正常。
如图4.如参数未设定，在参数设定画面内设定所要求参数如图:5.检查蒸汽和水是否正常。
6.设备自动运行：在柜门上远程-停止-就地旋钮选择就地，自动-停止-手动旋钮，选择自动，在操作画面内先开启供水阀门，再启动循环泵。
如图：选择自动调频，温控自动。
7.设备启动，检查电机运行是否正常，供水阀门和温控阀门是否打开。
设备运行常见故障：1.供水阀门未打开，设备无法正常运行，检查阀门接触器是否吸合或阀门是否坏掉，更换接触器或阀门。
开供水旁路先手动运行。
2.压力或温度显示不正常，检查仪表是否进水或坏掉，及时更换。
3.故障记录中出现二次回水压力低报警，检查管路是否有漏水情况，和检查回水管道上的压力变送器，是否坏掉。
4.故障记录中出现二次供水压力超高报警，检查供水管道阀门是否全打开和供水管道上的压力变送器是否坏掉。
5.出现二次供水温度过高报警，检查温控阀是否有漏气现象。
和检查供水管道上的温度变送器是否出现问题。
6、系统最高端不热，说明补水扬程没有达到，可能是补水泵损坏或是水泵吸入端没有进水，补水泵止回阀坏，水回流到水箱，设定补水参数错误，系统严重漏水，系统管网中有气；8、系统末端不热，循环泵没有达到要求，可能是循环泵扬程不足或是分支管网流量分配不均匀，如果是变频器拖动，可能是设定参数错误，支路管网有堵塞，系统管网中有气；9、系统不热，可能是系统二次阀门没有打开，导致二次水没有循环，系统二次管网中有气，一次热源温度或是压力不足，一次侧温控阀关闭了，温度设定错了。
循环泵变频器参数说明（ABB）指令输入模拟输入加减速时间继电器输出限幅。
换热机组控制方案说明

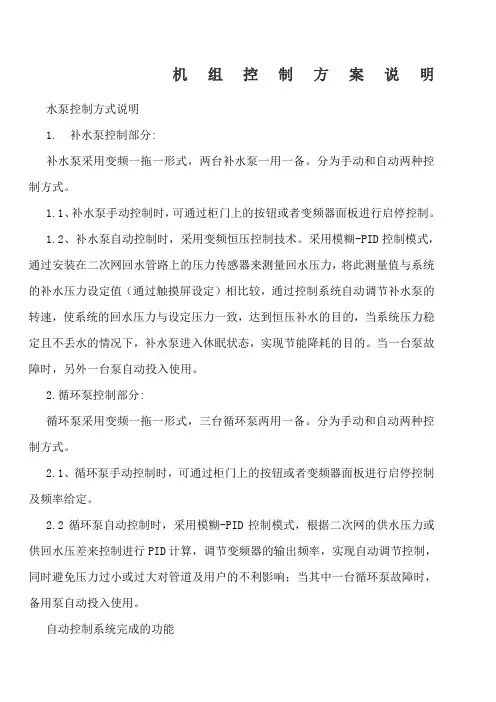

机组控制方案说明水泵控制方式说明1.补水泵控制部分:补水泵采用变频一拖一形式，两台补水泵一用一备。
分为手动和自动两种控制方式。
1.1、补水泵手动控制时，可通过柜门上的按钮或者变频器面板进行启停控制。
1.2、补水泵自动控制时，采用变频恒压控制技术。
采用模糊-PID控制模式，通过安装在二次网回水管路上的压力传感器来测量回水压力，将此测量值与系统的补水压力设定值（通过触摸屏设定）相比较，通过控制系统自动调节补水泵的转速，使系统的回水压力与设定压力一致，达到恒压补水的目的，当系统压力稳定且不丢水的情况下，补水泵进入休眠状态，实现节能降耗的目的。
当一台泵故障时，另外一台泵自动投入使用。
2.循环泵控制部分:循环泵采用变频一拖一形式，三台循环泵两用一备。
分为手动和自动两种控制方式。
2.1、循环泵手动控制时，可通过柜门上的按钮或者变频器面板进行启停控制及频率给定。
2.2循环泵自动控制时，采用模糊-PID控制模式，根据二次网的供水压力或供回水压差来控制进行PID计算，调节变频器的输出频率，实现自动调节控制，同时避免压力过小或过大对管道及用户的不利影响；当其中一台循环泵故障时，备用泵自动投入使用。
自动控制系统完成的功能能够对热网温度、压力、流量、开关量等信号进行采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位等各个参数状态，进而对供热过程进行有效的监测和控制。
在实际供热中按室外温度调节二次网供回水温度，实现气候补偿节能控制或分时分区节能控制，达到全网平衡、按需供热节约能源的目的。
1、系统功能描述1.1、数据采集?主要完成供热管网的模拟量（如温度、压力、流量、电量、热量等）、状态量（如泵的状态、水位高低状态等）、并完成相应的物理值的上下限标定、PID运算、逻辑运算、参数的测量和显示，测量结果将传送到监控中心。
?①压力：一次网供水压力、一次网回水压力、各供热机组的二次网供水压力、二次网回水压力。
《换热机组》PPT课件
监控系统服务器
局域网
M odem 或 通 讯 卡
M odem 或 通 讯 卡
通讯介质指无 线、电话、局域
网等
监控系统工作站
M odem 或 通 讯 卡
M odem 或 通 讯 卡
M odem 或 通 讯 卡
M odem 或 通 讯 卡
热源或首站
中继泵站
换热站1
温 度 、 压 力 、 流 量 ...各 种 仪 表 、 执 行 机 构
精选ppt
17
五、换热机组控制系统的节能分析
1、补水泵、循环泵变频---节省电能
系统根据设定的控制压力自动调节循环泵和补水泵转速，通过降低泵 的转速，减少运行电流，达到节约电能的目的
2、循环泵运行温度控制---节省电能
系统根据一次网热源的温度自动控制循环泵起、停，或使循环泵运行在 最低频率，降低循环泵的转速，减少运行电流，达到节约电能的目的
3、二次网温度自动控制---节省热源能量
系统根据户外温度或二次网供水设定温度自动调节一次网热源的流量， 通过减少热源流量达到节约能源的目的
4、二次网温度时间控制---节省热源能量
系统根据设定的节能时间段，通过减少一次网的热源流量，自动降低二
次网的供热温度，达到节约能源的目的
精选ppt
18
六、换热机组控制系统的联网与远程监控
精选ppt
11
四、换热机组控制系统的保护与报警
无人值守换热机组系统故障报警功能：
我公司生产的无人值守换热机组配备有我公司自行研 制开发的短信远程故障自动报警单元。本套系统通过设备 内的智能短信故障报警采集系统，将换热站内发生的故障 信息采集到系统内，通过短信报警系统将采集到的故障情 况以手机短信的方式及时发送到一部或多部手机上，及时 通知维修人员到现场处理故障。系统可以检测的故障及信 息包括（1）换热站跑水、漏水；（2）补水泵故障停泵； （3）补水箱缺水；（4）循环泵故障停泵；（5）补水变 频器故障；（6）循环泵变频器故障；（7）巡站员是否按
换热机组操作说明
换热机组操作说明换热机组是一种将换热器、泵和阀门等设备组合而成的集中供热系统，它通过循环水将热源和用户热负荷之间的热量传递，实现供暖和制冷功能。
本文将详细说明换热机组的操作步骤。
1.安全检查：在操作换热机组之前，首先进行安全检查，保证设备正常运行和使用的安全性。
检查设备支撑结构、设备周围是否存在杂物和易燃物，如有发现问题，要及时清除和处理。
2.开机准备：接通主电源，并确保所有开关在关闭状态。
检查设备是否处于正常工作状态，确认是否有异常声音或异味。
3.计算热负荷：根据用户的实际需求，计算所需的换热量和热负荷。
可以根据换热机组的技术参数和用户需求进行计算，确保能够满足用户的热负荷需求。
4.清洁维护：定期对换热机组进行清洁和维护。
可以使用清洗剂和软刷清洗换热器管道内部，清除积聚的污垢和杂质，确保换热效果和运行效率。
5.清洗燃烧器：对于使用燃气作为热源的换热机组，定期清洗燃烧器和烟管。
可以使用专门的清洗剂和软刷进行清洗，确保燃烧效果和安全性。
6.启动循环泵：按照操作面板上的指示，启动循环泵。
确保泵的电流正常、噪音低，运行平稳。
7.调节阀门：根据实际需要调节换热机组的阀门，确保热源和用户之间的热量传递平衡。
可以根据室内温度和用户需求进行调节，保证供热和制冷效果。
8.监控温度和压力：在运行过程中，随时监控换热机组的温度和压力情况。
可以在操作面板上查看温度和压力数值，确保设备稳定工作。
9.故障排除：如果发现换热机组出现故障或异常情况，应及时停止设备运行，并进行相应的故障排除。
可以根据设备的故障代码和报警信息进行判断，并进行相应的维修和保养。
10.停机操作：在使用换热机组结束或需要停机维修时，按照停机程序进行操作。
首先关闭循环泵，然后关闭热源和热负荷阀门，最后切断主电源。
总结：换热机组的操作包括开机准备、清洁维护、启动循环泵、调节阀门、监控温度和压力等步骤。
正确操作和经常维护可以确保换热机组的正常运行和使用安全，提高其供热和制冷效果。
机组使用手册(中文)
换热机组操作手册总则:在使用调试本机组前,请详细阅读本操作手册,并严格按照操作手册中的相关规定操作.如果违反操作规定可能造成设备损坏及威胁到人身安全.操作手册（一）概述系统采用德国SIEMENS S7-200型PLC和Smart700触摸屏。
PLC是系统自动运行控制单元，Smart700触摸屏是用来显示数据、参数的设定等。
机组的工作原理是热交换作用，机组本身是不能加热或制冷，而是通过外部过来的冷源或热源来确定机组是加热或制冷的。
换热器有四个口，上下两个口是一对，故此我们把机组分为一次侧和二次侧，一次侧和二次侧是完全隔离。
一次侧我们是不做任何控制的，水泵都是安装在二次侧，这样我们可以控制二次出口的压力和流量。
换热器两侧进出口在安装是都是对流的，就是说一侧是上进下出另一侧就是下进上出的，这样安装换热效果好。
操作分为手动、自动和远程三种方式：手动方式下机组的启停由操作人员通过控制柜面板按钮来启动或停止水泵运行，水泵启动后为工频运行，并不是变频运行也不能控制水的流量和压力，触摸屏只作为显示一些数据。
自动方式下且转换开关在本地情况下系统根据触摸屏设定值自动变频运行，参数的设定由触摸屏上进行操作，中控室不能对机组进行控制。
自动方式下且转换开关在远程位置机组由中控室通讯数据来控制启停及一些数据的设置，触摸屏上不能进行启停和参数设定操作，此时触摸屏只起到显示作用。
（二）参数显示系统开机如下图显示：主界面显示整个机组的运行状态。
系统各个点的温度、压力、频率、电流、液位及水泵的运行状态。
点击其中的按钮可进入相应的画面。
参数设定画面如下图：此界面可以对系统的参数进行设置和修改，根据工况需要改成合理参数来保持机组的自动运行及故障的报警设置。
报警画面显示了当前系统存在的各个报警点。
如果出现报警在此画面可以显示出来，同时报警指示灯闪烁并发出报警。
报警解除后画面不在显示但报警灯不会灭，需人工按下复位按钮来进行复位。
系统曲线图：用来显示温度和压力曲线的，在一定时间内可以看出有没有瞬间变化。
换热机组操作说明
换热机组操作说明一．等级密码1.进去系统画面后，选择进入系统，此时为默认操作员用户，只能观察系统数据，无法对机组进行水泵，温控阀启动与调节；用户选为工程师，密码输入5841确认，可进去系统操作界面，对机组进行设定与操作。
二.循环泵控制1. 手动（工频）控制：将电控柜上的循环泵转换开关，打到循环泵手动位置，按循环泵启动按钮（绿色），启动循环泵，按循环泵停止按钮（红色），停止循环泵。
2. 自动（变频）控制：将电控柜上的循环泵转换开关，打到循环泵自动位置，在触摸屏压力控制选项中，循环泵工作模式可以选择为：循环泵强制（定频运行）：循环泵可以按照设定的0-50HZ之间任意频率值运行，1#、2#、3#循环泵可任意选择1台启动。
自动（定压运行）：循环泵可以按照输入设定的二次网供水压力值，自动调节运行。
1#、2#、3#循环泵可任意选择1台启动。
注：循环泵为两用一备运行方式，启动1#循环泵变频运行，2#循环泵工频运行，3#循环泵为备用泵。
三.补水泵控制1. 手动（工频）控制：将电控柜上的补水泵转换开关，打到补水泵手动位置，按补水泵启动按钮（绿色），启动补水泵，按补水泵停止按钮（红色），停止循环泵。
2. 自动（变频）控制：将电控柜上的补水泵转换开关，打到补水泵自动位置，在触摸屏压力控制选项中，补水泵工作模式可以选择为：补水泵强制（定频运行）：补水泵可以按照设定的0-50HZ之间任意频率值运行（此值应不低于30HZ）。
1#、2#补水泵可任意选择1台启动。
补水泵恒压控制（定压运行）：补水泵可以按照输入补水PID设定的二次网回水压力值，自动调节运行，实现低于设定二次网回水压力值自动启动，高于设定二次网回水压力值自动停止。
补水泵段控制（节点运行）：补水泵可以按照输入启动与停止压力范围内运行。
四.温控阀控制1. 强制控制：在触摸屏温度控制选项中，将强制阀位点红，实现温控阀按照设定的0%-100%之间的任意阀位运行。
2. 恒温控制：在触摸屏温度控制选项中，将温控阀工作模式选为恒温模式，温控阀实现按照设定的温度自动调节运行；将温控阀工作模式选为温度曲线，温控阀实现根据室外温度曲线自动调节运行。
KT系列智能换热机组控制器使用手册说明书
KT系列智能换热机组控制器（适用于KT356A型号）使用手册 卓越产品·及时服务KECHENG（上海恪成）是行业领先的供水控制器提供商。
致力于通过供水控制系统的优化使您的供水设备更稳定，同时成本更低。
企业发展历程：2008年起开始致力于触摸屏水泵控制器研发及代工OEM生产；2011年投资500万注册公司并建立专业的研发团队及生产流水线；2014年企业通过ISO9001:2008国际质量体系认证；2014年注册“KECHENG”商标；2015年新版本控制器通过欧盟CE认证并远销欧盟国家。
“卓越产品·及时服务”是我们永远追求的目标。
上海浦东嘉里城复旦附中青浦校区ISO9001认证CE认证专利证书智能水泵控制器产品主要由4大系列组成：1、KP 系列变频恒压供水控制器主要用于水泵恒压供水设备或无负压供水设备。
适用范围：居民生活用水、公共场所用水、商用大厦、灌溉、工厂等供水系统；锅炉、中央空调补水等。
2、KX 系列水泵巡检控制器主要用于水泵或消防巡检控制系统。
适用范围：水泵巡检系统、消防泵巡检系统等。
3、KL系列给排水控制器主要用于根据水箱或水池液位进行补水或排水。
适用范围：水箱补水、潜水排污、深井给水、污水提升装置等4、KT 系列换热温度控制器主要用于换热机组控制和变频温度循环控制。
适用范围：换热机组控制系统、中央空调循环水温差控制、地暖温度控制、太阳能循环水温度控制等。
目录一、公司介绍 (2)二、产品系列简介 (3)三、系统概述 (6)四、系统工作原理 (7)五、供水参数基本设定 (8)六、控制器的外形与安装 (9)七、控制器技术参数 (10)八、主界面与操作说明 (12)九、参数设置界面与操作说明 (16)十、系统设置界面与操作说明 (27)十一、应用案例 (29)十二、常见故障处理 (29)十三、注意事项 (30)十四、品质保证 (31)感谢选用恪成牌KT系列智能换热机组控制器。
