【CN209526854U】一种海螺音箱【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920368077.2
(22)申请日 2019.03.21
(73)专利权人 阮松益
地址 529100 广东省江门市新会区会城九
敬堂64号
(72)发明人 阮松益
(74)专利代理机构 广州新诺专利商标事务所有
限公司 44100
代理人 汪庭飞
(51)Int.Cl.
H04R 1/20(2006.01)
(54)实用新型名称
一种海螺音箱
(57)摘要
本实用新型公开了一种海螺音箱，包括海螺
本体和扬声器，所述的海螺本体内设有空腔，所
述的空腔一端贯穿海螺本体形成开口，所述的扬
声器固定在开口处，所述的空腔内壁附着有塑钢
泥层，所述的塑钢泥层上表面设有若干个凸起，
本实用新型提供一种强度高且音效好的海螺音
箱。
权利要求书1页 说明书3页 附图1页CN 209526854 U 2019.10.22
C N 209526854
U
权 利 要 求 书1/1页CN 209526854 U
1.一种海螺音箱，包括海螺本体(1)和扬声器(2)，所述的海螺本体(1)内设有空腔(3)，所述的空腔(3)一端贯穿海螺本体(1)形成开口(4)，其特征在于：所述的扬声器(2)固定在开口(4)处，所述的空腔(3)内壁附着有塑钢泥层(5)，所述的塑钢泥层(5)上表面设有若干个凸起(7)。
2.根据权利要求1所述的一种海螺音箱，其特征在于：所述的塑钢泥层(5)的厚度为2毫米～10毫米。
3.根据权利要求2所述的一种海螺音箱，其特征在于：所述的塑钢泥层(5)的厚度为3毫米～6毫米。
4.根据权利要求1所述的一种海螺音箱，其特征在于：所述的凸起(7)为塑钢泥。
5.根据权利要求1所述的一种海螺音箱，其特征在于：所述的扬声器(2)为全频钕磁扬声器。
6.根据权利要求1所述的一种海螺音箱，其特征在于：所述的塑钢泥层(5)上表面还设有若干个凹槽。
7.根据权利要求1所述的一种海螺音箱，其特征在于：它还包括音响座(8)，所述的海螺本体(1)固定在音响座(8)上。
8.根据权利要求7所述的一种海螺音箱，其特征在于：它还包括倒相管(10)和底座(9)，所述的底座(9)固定在音响座(8)上，所述的海螺本体(1)设在底座(9)上，所述的底座(9)内设有通道(6)，所述的通道(6)一端与空腔(3)连通，所述的倒相管(10)一端固定在海螺本体(1)上与空腔(3)连通，所述的倒相管(10)另一端固定在底座(9)上与通道(6)另一端连通。
9.根据权利要求1所述的一种海螺音箱，其特征在于：所述的扬声器(2)上设有固定孔(11)。
2。
螺旋式号筒扬声器[实用新型专利]
![螺旋式号筒扬声器[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/3130c711580102020740be1e650e52ea5418ce76.webp)
〔19〕中华人民共和国专利局〔12〕实用新型专利申请说明书[11]公告号CN 2030957U〔43〕公告日1989年1月18日[21]申请号87216976.6[22]申请日87.12.24[71]申请人广州国光电声总厂地址广东省广州市白云区神山雅瑶[72]设计人沈健民 邓沛涛 [74]专利代理机构广东专利事务所代理人曾琦[51]Int.CI 4B60Q 5/00权利要求书 1 页 说明书 5 页 附图 4 页[54]实用新型名称螺旋式号筒扬声器[57]摘要一种螺旋式号筒扬声器，包括有号筒、后罩、球顶型振膜电动式扬声器和信号驱动器等零部件、该扬声器采用了螺旋式声道以及配合螺旋式声道使用的相位喉塞。
该扬声器结构紧凑、体积小、重量轻，并且声级动态范围大，音色和多声级的响度效果好，而且可随输入信号的变化产生不同的音调。
适于用作汽车等交通工具的鸣笛，也可作为报警系统的蜂鸣器及其它的鸣声装置。
87216976.6权 利 要 求 书第1/1页 1、一种螺旋式号筒扬声器，包括有号筒、后罩、球顶型振膜电动式扬声器和信号驱动器。
其特征是所说的螺旋式号筒扬声器中设有由螺旋形叶片和一个折射罩相接构成的螺旋式声道。
2、根据权利要求1所述的螺旋式号筒扬声器，其特征是所说的螺旋式号筒扬声器中设有一个相位喉塞。
3、根据权利要求1和2所述的螺旋式号筒扬声器，其特征是所说的折射罩的折射面中心设有一个可以把反射波按一定的角度折射回螺旋式声道的扩散錐。
4、根据权利要求1和2所述的螺旋式号筒扬声器，其特征是所说的螺旋形叶片，其小曲率半径端部与号筒的内隔板中的声道输出端园周相切，其大曲率半径端部与号筒的内园相切。
5、根据权利要求1和2所述的螺旋式号筒扬声器，其特征是所说的球顶型振膜电动式扬声器的磁路后夹板上设有反馈和散热的孔。
6、根据权利要求1和2所述的螺旋式号筒扬声器，其特征是所说的折射罩、号筒和相位喉塞由A、B、S塑料压塑成形。
7、根据权利要求1和2所述的螺旋式号筒扬声器，其特征是所说的信号驱动器装在后罩里面。
【CN209659565U】一种智能多喇叭音响【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920450466.X(22)申请日 2019.04.04(73)专利权人 东莞市乐图电子科技有限公司地址 523000 广东省东莞市常平镇霞坑村工业一路2号一楼、二楼(72)发明人 张志颖 (74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.H04R 1/20(2006.01)(54)实用新型名称一种智能多喇叭音响(57)摘要本实用新型公开了一种智能多喇叭音响，包括功放底座，功放底座的两端均设置有磁吸盘，磁吸盘的顶端设置有多喇叭音响，多喇叭音响的中央设置有控制环形板，多喇叭音响的表面设置有四个喇叭头安装口呈中心对称，喇叭头安装口的内侧设置有连接插槽，喇叭头安装口上安装有喇叭头，喇叭头的表面设置有扩音口。
本实用新型是一种智能多喇叭音响，可以有效解决喇叭音响的使用问题，该音响为多喇叭安装式结构，在使用的过程中，可根据需要安装多个喇叭进行使用，提升设备的使用范围，且该音响采用新型连通式磁吸结构，结构简单稳定，方便进行调节使用，实用性强。
权利要求书1页 说明书3页 附图2页CN 209659565 U 2019.11.19C N 209659565U权 利 要 求 书1/1页CN 209659565 U1.一种智能多喇叭音响，包括功放底座(1)，其特征在于，所述功放底座(1)的两端均设置有磁吸盘(2)，所述磁吸盘(2)的顶端设置有多喇叭音响(3)，所述多喇叭音响(3)的中央设置有控制环形板(4)，所述多喇叭音响(3)的表面设置有四个喇叭头安装口(15)呈中心对称，所述喇叭头安装口(15)的内侧设置有连接插槽(16)，所述喇叭头安装口(15)上安装有喇叭头(5)，所述喇叭头(5)的表面设置有扩音口(6)，所述多喇叭音响(3)的底端分别设置有支撑支架(7)和U型支撑架(9)，所述U型支撑架(9)与多喇叭音响(3)之间连接有伸缩调节杆(8)。

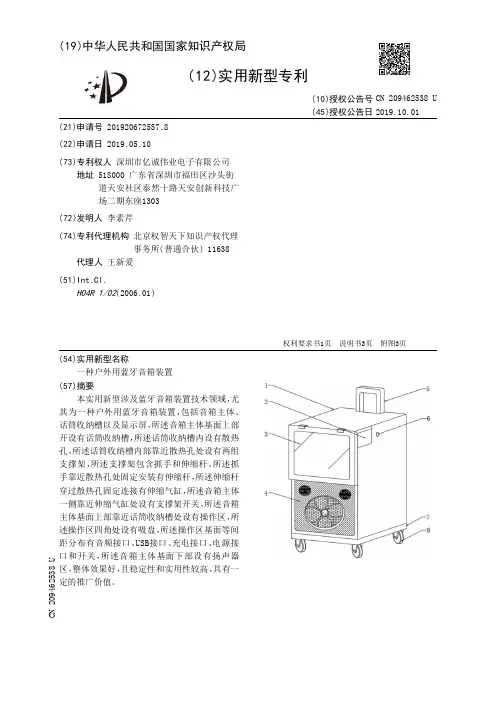

【CN209462538U】一种户外用蓝牙音箱装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920672557.8(22)申请日 2019.05.10(73)专利权人 深圳市亿诚伟业电子有限公司地址 518000 广东省深圳市福田区沙头街道天安社区泰然十路天安创新科技广场二期东座1303(72)发明人 李素芹 (74)专利代理机构 北京权智天下知识产权代理事务所(普通合伙) 11638代理人 王新爱(51)Int.Cl.H04R 1/02(2006.01)(54)实用新型名称一种户外用蓝牙音箱装置(57)摘要本实用新型涉及蓝牙音箱装置技术领域，尤其为一种户外用蓝牙音箱装置，包括音箱主体、话筒收纳槽以及显示屏，所述音箱主体基面上部开设有话筒收纳槽，所述话筒收纳槽内设有散热孔，所述话筒收纳槽内部靠近散热孔处设有两组支撑架，所述支撑架包含抓手和伸缩杆，所述抓手靠近散热孔处固定安装有伸缩杆，所述伸缩杆穿过散热孔固定连接有伸缩气缸，所述音箱主体一侧靠近伸缩气缸处设有支撑架开关，所述音箱主体基面上部靠近话筒收纳槽处设有操作区，所述操作区四角处设有吸盘，所述操作区基面等间距分布有音频接口、USB接口、充电接口、电源接口和开关，所述音箱主体基面下部设有扬声器区，整体效果好，且稳定性和实用性较高，具有一定的推广价值。
权利要求书1页 说明书3页 附图3页CN 209462538 U 2019.10.01C N 209462538U权 利 要 求 书1/1页CN 209462538 U1.一种户外用蓝牙音箱装置，包括音箱主体(1)、话筒收纳槽(2)以及显示屏(3)，其特征在于：所述音箱主体(1)基面上部开设有话筒收纳槽(2)，所述话筒收纳槽(2)内设有散热孔(14)，所述话筒收纳槽(2)内部靠近散热孔(14)处设有两组支撑架(9)，所述支撑架(9)包含抓手(20)和伸缩杆(22)，且所述抓手(20)靠近散热孔(14)处固定安装有伸缩杆(22)，所述伸缩杆(22)穿过散热孔(14)固定连接有伸缩气缸(23)，所述音箱主体(1)一侧靠近伸缩气缸(23)处设有支撑架开关(6)，所述音箱主体(1)基面上部靠近话筒收纳槽(2)处设有操作区(17)，所述操作区(17)四角处设有吸盘(15)，所述操作区(17)基面等间距分布有音频接口(10)、USB接口(11)、充电接口(12)、电源接口(13)和开关(16)，所述音箱主体(1)基面下部设有扬声器区(4)，所述扬声器区(4)设有副扬声器(18)和主扬声器(19)，所述音箱主体(1)下端固定安装有底座(7)，所述底座(7)下端四角处固定安装有移动轮(8)，所述音箱主体(1)基面上端靠近话筒收纳槽(2)处固定安装有显示屏(3)，所述音箱主体(1)和显示屏(3)之间固定安装有合页(21)，所述音箱主体(1)背面处固定安装有伸缩拉手(5)。
一种多功能音响[实用新型专利]
![一种多功能音响[实用新型专利]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/a039c0ce0722192e4436f61d.webp)
专利名称：一种多功能音响
专利类型：实用新型专利
发明人：王新宇,王元如
申请号：CN201720240117.6申请日：20170313
公开号：CN206542545U
公开日：
20171003
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多功能音响，包括扬声器、防尘罩、磁体、电机和均衡器,所述扬声器的下方设置有上夹板,所述磁体的下方设置有下夹板,所述下夹板的下方设置有音圈，所述防尘罩的一侧设置有控制器，所述均衡器的一侧设置有效果器，所述效果器的一侧设置有手机接收器。
本实用新型，该装置的内部设置有电机，在电机的一侧设置有减震器，提高了音响工作的稳定性，在减震器的一侧设置有能量转化装置，扬声器震动产生的能量以及音响产生的声能会储存在能量转化装置中，在供电不足时，可以启动能量转化装置使音响继续运作，在一定程度上节约了电能，在控制器的一侧设置有手机接收器，通过手机可以与音响连接，通过手机即可控制音响运作。
申请人：王新宇
地址：610051 四川省成都市成华区成都理工大学
国籍：CN
更多信息请下载全文后查看。
【CN209545872U】一种扬声器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920576021.6(22)申请日 2019.04.25(73)专利权人 歌尔科技有限公司地址 266100 山东省青岛市崂山区北宅街道投资服务中心308室(72)发明人 丁庆霞 王琪忠 牟宗君 (74)专利代理机构 北京正理专利代理有限公司11257代理人 张雪梅(51)Int.Cl.H04R 9/06(2006.01)H04R 9/02(2006.01)(54)实用新型名称一种扬声器(57)摘要本实用新型公开一种扬声器，包括形成有容纳腔的壳体及收容在容纳腔内的扬声器单体；扬声器单体将容纳腔分隔为彼此隔绝的前声腔和后声腔；壳体包括有装配固定在一起的第一壳体和第二壳体，第二壳体包括有至少部分悬置在所述后声腔内的悬置部；扬声器还包括有导通音圈与外部电路的电连接件，在电连接件上设置有与音圈的引线电性连接的导电部，导电部结合固定在悬置部上；所述悬置部的背离导电部的一侧表面与第一壳体的内壁表面之间配置有固定结构。
本实用新型提供的扬声器，通过结构的改进，可有效对悬置部进行支撑固定，使其不发生偏移，防止在运输或组装过程中产生位移引起的音圈引线断裂的风险，提高了产品的声学性能和可靠性余量。
权利要求书1页 说明书4页 附图2页CN 209545872 U 2019.10.25C N 209545872U权 利 要 求 书1/1页CN 209545872 U1.一种扬声器，包括：形成有容纳腔的壳体及收容在所述容纳腔内的扬声器单体；所述扬声器单体将所述容纳腔分隔为彼此隔绝的前声腔和后声腔；其特征在于，所述壳体包括有装配固定在一起的第一壳体和第二壳体，所述第二壳体包括有与所述第一壳体连接固定的固定部以及至少部分悬置在所述后声腔内的悬置部；所述扬声器还包括有导通音圈与外部电路的电连接件，在所述电连接件上设置有与音圈的引线电性连接的导电部，所述导电部结合固定在所述悬置部上；所述悬置部的背离所述导电部的一侧表面与所述第一壳体的内壁表面之间配置有固定结构。

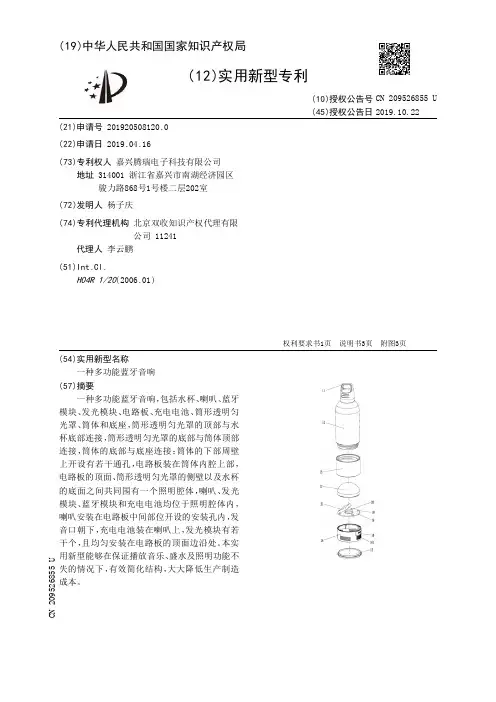

【CN209526855U】一种多功能蓝牙音响【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920508120.0(22)申请日 2019.04.16(73)专利权人 嘉兴腾瑞电子科技有限公司地址 314001 浙江省嘉兴市南湖经济园区骏力路868号1号楼二层202室(72)发明人 杨子庆 (74)专利代理机构 北京双收知识产权代理有限公司 11241代理人 李云鹏(51)Int.Cl.H04R 1/20(2006.01)(54)实用新型名称一种多功能蓝牙音响(57)摘要一种多功能蓝牙音响，包括水杯、喇叭、蓝牙模块、发光模块、电路板、充电电池、筒形透明匀光罩、筒体和底座，筒形透明匀光罩的顶部与水杯底部连接，筒形透明匀光罩的底部与筒体顶部连接，筒体的底部与底座连接；筒体的下部周壁上开设有若干通孔，电路板装在筒体内腔上部，电路板的顶面、筒形透明匀光罩的侧壁以及水杯的底面之间共同围有一个照明腔体，喇叭、发光模块、蓝牙模块和充电电池均位于照明腔体内，喇叭安装在电路板中间部位开设的安装孔内，发音口朝下，充电电池装在喇叭上，发光模块有若干个，且均匀安装在电路板的顶面边沿处。
本实用新型能够在保证播放音乐、盛水及照明功能不失的情况下，有效简化结构，大大降低生产制造成本。
权利要求书1页 说明书3页 附图3页CN 209526855 U 2019.10.22C N 209526855U权 利 要 求 书1/1页CN 209526855 U1.一种多功能蓝牙音响，包括水杯(12)、喇叭(20)、蓝牙模块、发光模块(18)、电路板(19)和充电电池(21)，所述喇叭(20)、蓝牙模块、发光模块(18)和充电电池(21)均与电路板(19)电连接，其特征在于：还包括筒形透明匀光罩(13)、筒体(16)和底座(15)，所述筒形透明匀光罩(13)的顶部与水杯(12)底部连接，筒形透明匀光罩(13)的底部与筒体(16)顶部连接，筒体(16)的底部与底座(15)连接；所述筒体(16)的下部周壁上开设有若干通孔(161)，所述电路板(19)装在筒体(16)内腔上部，电路板(19)的顶面、筒形透明匀光罩(13)的侧壁以及水杯(12)的底面之间共同围有一个照明腔体，所述喇叭(20)、发光模块(18)、蓝牙模块和充电电池(21)均位于照明腔体内，喇叭(20)安装在电路板(19)中间部位开设的安装孔(191)内，发音口朝下，所述充电电池(21)装在喇叭(20)上，所述发光模块(18)有若干个，且均匀安装在电路板(19)的顶面边沿处。
【CN209806007U】一种蓝牙音箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920547704.9(22)申请日 2019.04.22(73)专利权人 广州爱浪智能科技有限公司地址 510800 广东省广州市花都区新雅街镜湖大道8号2层自编H5C区(72)发明人 蔡利辉 (74)专利代理机构 深圳市千纳专利代理有限公司 44218代理人 袁燕清(51)Int.Cl.H04R 1/02(2006.01)(54)实用新型名称一种蓝牙音箱(57)摘要本实用新型公开了一种蓝牙音箱；包括音箱主体，扬声器、传音连接部、控制调节块和握把；扬声器垂向设于音箱主体的顶部；传音连接部的底部连接于音箱主体顶部；控制调节块连接于传音连接部的顶部；控制调节块的前端面通过一支撑块设有支撑轴；控制调节块的背面设有开关按钮；控制调节块的后上端横向水平开设有插孔；握把包括横板、按压板和过渡连接板，横板前端设有两个与支撑轴匹配的托钩；过渡连接板上开设有与插孔匹配的长孔；握把通过插销的方式安装在控制调节块上，且托钩顶着支撑轴的底部，按压板靠近开关按钮。
通过该种音箱的手雷状外形以及通过握把来开关电源，设计风格独特，富有趣味性和娱乐属性。
权利要求书1页 说明书3页 附图4页CN 209806007 U 2019.12.17C N 209806007U权 利 要 求 书1/1页CN 209806007 U1.一种蓝牙音箱，包括音箱主体(1)，所述音箱主体(1)内设有控制板、蓄电池和蓝牙接收模块，所述蓄电池和蓝牙接收模块均与所述控制板电连接；其特征在于，还包括：扬声器(2)，所述扬声器(2)垂向设于所述音箱主体(1)的顶部；传音连接部(3)，所述传音连接部(3)的底部连接于所述音箱主体(1)顶部的边缘；所述传音连接部(3)的圆周面上开设有若干个与所述扬声器(2)相通的通气孔(6)；控制调节块(4)，所述控制调节块(4)连接于所述传音连接部(3)的顶部；所述控制调节块(4)的前端面向前延伸设有支撑块(7)，所述支撑块(7)上向两侧方向延伸设有支撑轴；所述控制调节块(4)的背面设有开关按钮(9)；所述控制调节块(4)的侧面设有若干个功能按键；所述控制调节块(4)的后上端横向水平开设有插孔；握把(5)，所述握把(5)包括横板(11)、按压板(12)和过渡连接板(13)，所述横板(11)前端设有两个与所述支撑轴匹配的托钩(14)；所述横板(11)的后边与所述按压板(12)的上边连接；所述横板(11)的两侧边还通过所述过渡连接板(13)与所述按压板(12)的两侧边连接；所述过渡连接板(13)上开设有与所述插孔匹配的长孔(10)；所述握把(5)安装在所述控制调节块(4)上，且所述托钩(14)顶着所述支撑轴的底部，所述过渡连接板(13)通过插销(19)同时贯穿所述长孔(10)和插孔的方式与所述控制调节块(4)连接；所述按压板(12)靠近所述开关按钮(9)。
【CN209526853U】一种音响装置【专利】
( 12 )实 用新型专利
(21)申请号 201920149534 .9 (22)申请日 2019 .01 .29 (73)专利权人 李昕洋
地址 518000 广东省深圳市福田区深南中 路新城大厦西座501
(72)发明人 李昕洋 陈敏 (51)Int .Cl .
权利要求书1页 说明书4页 附图2页
CN 209526853 U
CN 209526853 U
权 利 要 求 书
1/1 页
1 .一种音响装置，包括音响外壳(1) ，其特征在于：所述音响外壳(1)的顶端连接有伸缩 杆(2) ，所述伸缩杆(2)的顶端连接有提手柄(3)，且伸缩杆(2)的底端位于音响外壳(1)的顶 部位置处连接有限位块(4) ，所述音响外壳(1)的两外侧均安装有防护板(5) ，所述防护板 (5)的内侧壁与音响外壳(1)的外壁之间连接有弹簧(6) ，所述音响外壳(1)的前表面设置有 喇叭口(7) ，所述喇叭口(7)的上方设置有控制开关(8) ，所述音响外壳(1)的底部设置有固 定座(9) ，所述固定座(9)的底部设置有固定槽(10) ，所述固定槽(10)的内部连接有转动杆 (11) ，所述转动杆(11)的底部连接有轮子(13)，且转动杆(11)的一端靠近固定座(9)的中部 位置处连接有第一轴承座(12) ，所述转动杆(11)的另一端位于固定座(9)的内部靠近边缘 处连接有第二轴承座(17) ，所述固定座(9)的前表面位于转动杆(11)的外侧连接有调节螺 栓(15) ，所述转动杆(11)的外部位于固定槽(10)的内壁靠近第二轴承座(17)的一侧安装有 轴承(14)。
2 .根据权利要求1所述的一种音响装置，其特征在于：所述音响外壳(1)的顶部对应伸 缩杆(2)的外部位置处设置有限位孔(21) ，所述限位孔(21)的内径大于伸缩杆(2)的外径， 且限位孔(21)的直径小于限位块(4)的宽度。
【CN209218295U】一种可收纳果壳的音箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920236346.X(22)申请日 2019.02.25(73)专利权人 胡海地址 321307 浙江省金华市永康市古山镇前杭村环村路45号(72)发明人 胡海 (51)Int.Cl.H04R 1/02(2006.01)H04R 27/00(2006.01)B65F 1/14(2006.01)(54)实用新型名称一种可收纳果壳的音箱(57)摘要本实用新型属于音箱技术领域，特别涉及一种可收纳果壳的音箱，包括音箱本体以及与音箱本体固定连接的收纳盒，收纳盒上设置有用于用于放置零食的储物槽，收纳盒中还设置有用于存放果壳等垃圾的垃圾存储仓，音箱本体中设置有用于采集音频信息的采集模块、处理采集模块所采集的信息的处理模块，以及与处理模块连接的扩音器，使用时，手机靠近音箱本体，采集模块采集手机中发出的音频信息，音频信息经过处理模块处理，而后通过扩音器对手机声音进行放大，本实用新型的目的在于提供一种结构简单、方便使用、且可以作为充电宝使用的可收纳果壳的音箱。
权利要求书1页 说明书4页 附图5页CN 209218295 U 2019.08.06C N 209218295U权 利 要 求 书1/1页CN 209218295 U1.一种可收纳果壳的音箱，其特征在于：包括用于扩大音量的音箱本体(1)以及与音箱本体(1)固定连接的收纳盒(2)，收纳盒(2)上设置有用于用于放置零食的储物槽(31)，收纳盒(2)中还设置有用于存放果壳垃圾的垃圾存储仓(21)；所述收纳盒(2)包括安装在音响本体后端的底座(4)，以及可拆卸设置在底座(4)上的上盖(3)，储物槽(31)设置在上盖(3)顶部，垃圾存储仓(21)设置在底座(4)与上盖(3)之间。
2.根据权利要求1所述的一种可收纳果壳的音箱，其特征在于：所述底座(4)上设置有滑槽(43)，上盖(3)上设置有与滑槽(43)配合的滑动部(33)，上盖(3)与底座(4)相对拆卸或安装时，滑动部(33)沿滑槽(43)相对滑动。
【CN209845214U】一种倒相式蓝牙音箱【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920614406.7(22)申请日 2019.04.28(73)专利权人 深圳市大地动画传媒有限公司地址 518000 广东省深圳市龙岗区横岗街道力嘉路108号2013文化创客园B座301(72)发明人 胡晋 张会庭 (74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 邹敏菲(51)Int.Cl.H04R 1/02(2006.01)(54)实用新型名称一种倒相式蓝牙音箱(57)摘要本实用新型涉及涉及音箱技术领域，特别涉及一种倒相式蓝牙音箱，包括音箱主体，音箱主体包括底座，底座上表面相对转动设置的转动座，转动座内设有音腔，转动座的后侧设有连通音腔的扬声器，转动座的前侧、左侧、右侧均设有连通其内部音腔的倒相管，转动座内设有与扬声器连接的电板主体，转动座上设有与电板主体连接的电源插口，底座内设有带动转动座转动的马耳他十字机芯机构，马耳他十字机芯机构包括主动拨盘和动槽轮，转动座的下表面通过转轴与动槽轮连接，主动拨盘与电机连接，底座内设有与电机连接的电源块，底座的侧面设有与电源块连接的开关。
