单相电动机电容选配
140W单相电机应配多大的电容
140W单相电机应配多大的电容,是怎么计算出来的，计算公式是什么？单相运行电容公式：C＝1950×I/U×cosφ(I：电机额定电流，U：电源电压，cosφ：功率因数为0.7～0.8间)求140W电机额定电流：I＝P/U×cosφ(正常运行经电容补偿提高了功率因数，cosφ为0.9)I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF)工作电容按100W=2UF计算，启动电容是工作电容的5-7倍。
一般550W-2200W电机都用450V200μf的，都可以正常启动。
运行电容已兼起动辅助作用，一般按每100W配电容量为2～3微法，宜配用1.2微法。
电工口诀(七十七)------单台三相异步电动机功率因数补偿小型微型电动机，功率因数都很低。
满载最大点八五，空载不足零点一。
电源不能充分用，线路损耗更可惜。
减少损耗接电容，灵活方便也经济。
已知电机千瓦数，除三除二得两数。
两数之间千乏值，即为补偿电容数。
若知空载视在功，该数九折配电容。
文章摘要:动力厂给水车间155kW水泵电机进行无功就地补偿的可行性分析及经济效益的研究，对工厂用电如何节能降耗有一定参考价值。
(共3页)文章关键词:水泵电机三相异步电动机电感性负载功率因数就地补偿器无功就地补偿文章快照:V配电．10kV配电．0．4kV0．750．0800．0860．130．160．800．0700．0760．120．150．850．0 650．0680．100．130．900．0600．0620．090．12三相感应电动机补偿电容量确定方法有(1)按补偿前后的功率因数计算P~[,v／--L--1-1一爵]式中Q——补偿电容容量／kvarP——电动机有功功率／kWcos——补偿前功率因数cos2——补偿后功率因数(2)按电动机空载电流估计Q=43K。
单相电机,运行电容公式
单相电机选配运行电容公式一、选配公式1： C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2 ；S-启动绕组导线截面积(mm2)。
例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2 ，则截面积S=0.0226mm2，选J=7A／mm2，所以C=8×7×0.0226≈1.26uF实际选配参数为1．2uF±5％，耐压500V的电容。
另外应注意电容的耐压值一定要高于400V，以防击穿。
二、选配公式2：单相运行电容公式：C＝1950×I/U×cosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间)例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？C＝1950×I/U×COSφ＝1950×4.8/220×0.8≈34(μF)例如：求140W电机额定电流：I＝P/U×cosφ (正常运行经电容补偿提高了功率因数，cos φ为0.9) I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf 选用三、选配公式3：三相电动机,分相电容器容量公式：C=350000*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1.42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。
四、选配公式4：双值电容的运转电容容量公式： C=120000×I/2p×f×U×cosφ 2p=2.4 耐压公式：U（电容）大于或等于（2～2.3）×U起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U电容选得太大造成电机电流过大，起动转矩大。
单相电机配用电容是越大越好吗
有的人在维修单相电容运转式电机时，为了提高电动机的启动转矩，常随意选大容量的电容换上，误认为电容容量越大越好。其实，这种做法虽能提高启动转矩，但电机的启动电流也会以更大的比率增加，这对电机是极为不利的。一般情况，在单相电容启动式电机中，启动绕组中串联的电容容量增加1倍，启动转矩只能增加50％，而启动电流却要增加200％。在单相电容运转式电机中，当电容容量增加2倍时，启动转矩虽可增加近2倍，但电机的效率将降低50％。这会使电机几乎不能驱动原来的负载，如继续通电，电机长时间处于过负载状态，将烧坏绕组。
经询问用户得知，去年自己曾修过这台风扇，因嫌启动性能不好，就向邻居电工要了一只吊扇用的电容器装了上去，结果风扇越用越坏，最后导致启动线圈发热严重而烧毁。
[例2]一台得康牌家用保健摇摆机，空载时电机带动的搁架摇摆10多分钟即自动停止，而将双腿放上搁架后，只能摇摆几分钟就停了下来。
用户告知：此机因摇摆无力曾送出修理，换了一只电容器后，虽然运转很有力，但运转几分钟就会停下来。
单相电机配用电容是越大越好吗
[例1]一台金龙牌300mm台扇，在中、低挡位不能启动运转，电机发出“哼哼”声；在高挡位时，扇叶运转很慢。
打开风扇前罩，用手拨动扇叶感觉很吃力，扇叶不能靠惯性转动。拆开机头外壳，发现电机轴承中润滑油已干涸，用注射器在前后轴承中滴进少许润滑油后，拨动扇叶转动自如。
通电试机，发现电机运转仍很不理想，在中、低挡位扇叶只是很缓慢地运转，在高挡位上转速也远达不到要求，吹出来的风很弱。再次拆开电机外壳，发现有部分线圈烧焦变色。再检查电扇机座底板，发现所配用的电容容量为3uF/500V，根据经验容量显然过大。
单相电机配用电容的不是越大越好,及计算公式
单相电机配用电容的不是越大越好,及计算公式2011-08-22 13:43电风扇、排气扇、吸油烟机、洗衣机、电冰箱、空调器、农用小型水泵、木工电动刨床、家庭保健摇摆机等电器上，常使用单相电容运转式电动机。
在家电维修实践中，电容损坏是造成电机运转失常的常见故障，但有的修理员对运转电容的选配不很注意，甚至有“运转电容越大越好”的错误认识。
下面举出的两个实例，是在近年维修中遇到的。
[例1]一台金龙牌300mm台扇，在中、低挡位不能启动运转，电机发出“哼哼”声；在高挡位时，扇叶运转很慢。
打开风扇前罩，用手拨动扇叶感觉很吃力，扇叶不能靠惯性转动。
拆开机头外壳，发现电机轴承中润滑油已干涸，用注射器在前后轴承中滴进少许润滑油后，拨动扇叶转动自如。
通电试机，发现电机运转仍很不理想，在中、低挡位扇叶只是很缓慢地运转，在高挡位上转速也远达不到要求，吹出来的风很弱。
再次拆开电机外壳，发现有部分线圈烧焦变色。
再检查电扇机座底板，发现所配用的电容容量为3uF/500V，根据经验容量显然过大。
经询问用户得知，去年自己曾修过这台风扇，因嫌启动性能不好，就向邻居电工要了一只吊扇用的电容器装了上去，结果风扇越用越坏，最后导致启动线圈发热严重而烧毁。
[例2]一台得康牌家用保健摇摆机，空载时电机带动的搁架摇摆10多分钟即自动停止，而将双腿放上搁架后，只能摇摆几分钟就停了下来。
用户告知：此机因摇摆无力曾送出修理，换了一只电容器后，虽然运转很有力，但运转几分钟就会停下来。
打开摇摆机底板，发现新换上去的电容规格为3uF／400V。
通电观察，电机运转10分钟后即停止转动，摸电机外壳很烫，手根本不能在上面停放。
这说明控制电路已经处于过热保护状态，电机因保护电路切断电流而停转。
换用一只规格为1．5uF／500V的电容，通电试机，电机连续运转了30分钟，机壳只有微热，温度升高正常，并且运转也很有力。
有的人在维修单相电容运转式电机时，为了提高电动机的启动转矩，常随意选大容量的电容换上，误认为电容容量越大越好。
怎样为电动机选配电容器

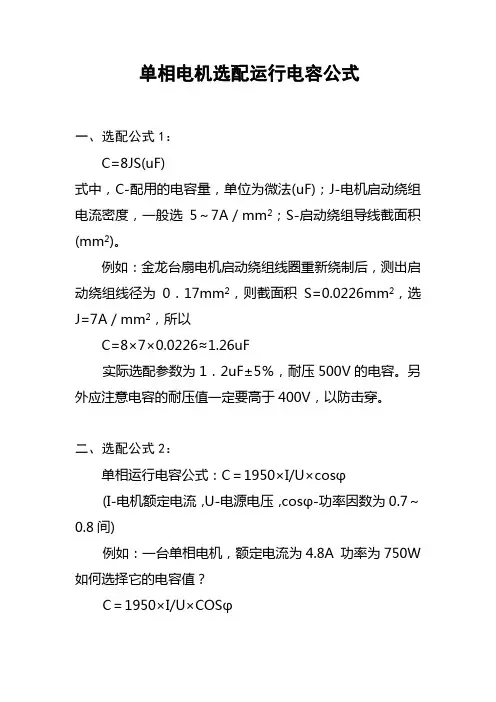

单相电机选配运行电容公式一、选配公式1：C=8JS(uF)式中，C-配用的电容量，单位为微法(uF)；J-电机启动绕组电流密度，一般选5～7A／mm2；S-启动绕组导线截面积(mm2)。
例如：金龙台扇电机启动绕组线圈重新绕制后，测出启动绕组线径为0．17mm2，则截面积S=0.0226mm2，选J=7A／mm2，所以C=8×7×0.0226≈1.26uF实际选配参数为1．2uF±5％，耐压500V的电容。
另外应注意电容的耐压值一定要高于400V，以防击穿。
二、选配公式2：单相运行电容公式：C＝1950×I/U×cosφ(I-电机额定电流，U-电源电压，cosφ-功率因数为0.7～0.8间)例如：一台单相电机，额定电流为4.8A 功率为750W 如何选择它的电容值？C＝1950×I/U×COSφ＝1950×4.8/220×0.8≈34(μF)例如：求140W电机额定电流：I＝P/U×cosφ(正常运行经电容补偿提高了功率因数，cosφ为0.9) I＝140/220×0.9≈0.7(A)求运行电容量：C＝1950×0.7/220×0.75≈4.7(μF) 单相电动机工作电容按每100W 1-4uf选用三、选配公式3：三相电动机,分相电容器容量公式：C=350000*I/2p*f*U*cosφ耐压公式：U（电容）大于或等于1.42*UC为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。
四、选配公式4：双值电容的运转电容容量公式：C=120000×I/2p×f×U×cosφ2p=2.4耐压公式：U（电容）大于或等于（2～2.3）×U起动电容容量公式：C=（1.5～2.5）×C（运转）耐压公式：U（电容）大于或等于1.42×U电容选得太大造成电机电流过大，起动转矩大。
单相电动机的电容配备及故障问题
衣 机 进 行 了维 修 ， 修 的 师 傅 换 了一 只 电 以 电容应 该 选 １ ２ ｕ ４ ０ 维 ． ５ Ｆ／ ０ Ｖ。 容器， 虽然 运 转 很 有 力 ， 但运 转几 分 钟 就 会
启 动 旋 转 。 相 电 动 机 由于 只 有 一 相 交 流 停 下 来 。 开 底 板 发 现 新 换 的 电 容 规 格 为 单 打
学术论坛
ＳＯ 丁ＮＧ２Ｎ５ ＯＥ Ｅ０Ｙ０ Ｏ匪圆 Ｉ ＆ＣＬ １ ． Ｅ ＨＯ． ２ Ｎ 一 ２
单相 电动 机 的 电容 配 备 及 故 障 问题
陈 铁 军 （ 中南工 业学 校 湖南 岳阳 ４４ ０ １ ０ ０）
摘 要： 电风 扇 ， 衣机 ． 洗 电冰 箱 ． 烟机 等家 用电器 普遍 采 用的是 电容 式 单 相电动机 ， 油 电容 式单 相 电动机 中的 电容 是最 容 易出现故 障 的 。 文主 要谈 谈 电容 式单 相 电动机 的 电容 配 备及 常 见故 障的 判断和检 修 方 法 。 本 关键 词 ： 单相 电动机 电容配备 故障维修 中 图分 类 号 ： Ｍ ７ Ｔ ３ ０ 文 献标 识 码 ： Ａ 文章 编 号 ： ２ ３ ９ （ ０ ２ ０ （） ０ ３ － ２ １ ７ － ７ １ ２ １ ） ９ ａ一 ２ ３ ０ ６ 交 流 电 动 机 的 旋 转 必 须要 有 一 个 旋 转 可 以 转 动 ， 当 放 入 衣 物 时 ， 但 电机 运 转 无 新 绕 制后 ， 出 启 动 绕 组 线 径为 ０ １ ｒ ｍ ， 测 ．７ ａ
电 机 里 的 一 个 启 动 来自 圈 上 ， 生 启 动 力矩 ， 产 转。 换用 一 只规 格为 １ ５ Ｆ／５ ０ ．ｕ ０ Ｖ的电容 ， 通
外 力来 启 动 转 子 ， 以 ， 们利 用 电 容的 特 上 面 停 放 。 说 明控 制 电路 已经 处 于过 热 题 。 所 人 这
单相电容式电动机电容量的选用
单相电容式电动机电容量的选用
单相电容式电动机电容量的选用
单相电动机大部分为电容式,如洗衣机,电风扇,潜水泵,小型木工刨床等。
但是由于电容器变质或选择容量不当,造成电动机运行时温度升高,噪声增大,耗电增加,转速降低,力矩减小等现象,这里对电容式电动机电容量的选用方法给电工朋友做一介绍,供参考。
1:计算方法
单相电容式电动机电容量的大小取决于副绕组电流的高低。
由于单相电动机功率大小不同,在选用电容量时要考虑启动力矩、转速、温升、噪声和损耗应在正常范围内。
因此首先应从铭牌上查出单相电动机的功率,计算出主绕组的电流,再按主绕组电流的(0.5-0.7)倍计算出副绕组电流的电流值,较后根据公式C=IC*10除以2πfV o.公式中的I用I=P除以V 求得。
2:电容器的选用
单相电容式电动机应优先选用油浸电容器,耐压值应在400V以上。
其次也可选交流电解电容器,它体积小,价格低,但寿命稍短。
单相、三相电机启动及运行电容计算
单相、三相电机启动及运行电容计算
一、单相电机选配公式1：
C=8JS式中，C为配用的电容量，单位为微法(uF)；J为电机启动绕组电流密度，一般选5～7A／（mm2）；S为启动绕组导线截面积(mm2 )。
例如：电机启动绕组线圈绕制后，测出启动绕组线径为0．17mm2 ，则截面积S= ，选J=7A／mm2 ，所以C=8×7×≈，实际选配1-4倍C，参数为1．±5％，耐压500V的电容。
另外应注意电容的耐压值一定要高于400V，以防击穿。
二、单相电机选配公式2：
单相运行电容公式：C＝1950×I/U×COSφ(I为电机额定电流，U为电源电压COSφ为功率因数为～间)，启动电容为1-4倍的C。
例如：一台单相电机，额定电流为功率为370W 如何选择它的电容值C＝1950×I/U×COSφ＝1950×220×≈15(μF)
* 单相电动机工作电容按每100W 1-4uf选用
三、三相电机选配公式3：
三相电动机,电容器容量公式：C2=1950I/(U*COSφ) 耐压公式：U （电容）大于或等于*U C为容量；I为电流；U为电压；COSφ为功率因数取～。
四、选配公式：耐压：U（电容）大于或等于（2～）×U 启
动电容容量：C=（～）×C（运转）耐压：U（电容）大于或等于×U 电容选得太大造成电机电流过大，起动转矩大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单相电动机电容选配
江苏省泗阳县李口中学沈正中
一、耐压
耐压必须大于交流输入电压最大峰值：220V×1.414≈311V，可取400V耐压或更高的耐压。
耐压公式：U C≥1.5U（V）。
二、电容选配
涉及物理量及单位、常数：
C为电容值，单位μF；I为电流值，单位A；U为电压值，单位V；P为功率值,单位W；cosφ为功率因数，一般在0.5～0.8。
通常取
0.65。
1、只用一只电容的单相电动机
用一个电容，既是启动电容又是运行电容，电风扇、洗衣机等小容量电动机常用。
电容计算公式：C＝1950I cosφ／U＝1950Pcosφ／U2
＝1950×P×0.65/2202≈0.026P。
2、用一只电容只是启动时投入，正常运行时断开，用转换开关或离心开关切换
启动电容器容量公式：C Q＝3500I cosφ／U＝3500Pcosφ／U2
＝3500×P×0.65/2202≈0.047P。
3、用2个电容，一个负责运行，一个负责启动
运转电容容量公式：C Y＝1200I cosφ／U＝1200Pcosφ／U2
＝1200×P×0.65/2202≈0.016P。
起动电容容量公式：C Q＝2.5C Y （一般取为运转电容值的2～3
倍, 通常取2.5）
一般如果不用计算，按每100W配运行电容2～3μF，通常取0.025μF／W，起动电容是运行电容的2～3倍，通常2.5倍。
电动机的电容选择对电压要求严格，一定要等于或大于于电动机额定电压的1.5倍以上。
额定电压220V电源的，电容额定电压通常不能低于400V。
电容值有一定的宽泛性，大点小点短时间内没有太大关系，特别是启动电容，可以在工作电容的2～5倍选取。
但不能为了提高电动机的启动转矩，常随意选大容量的电容换上，误认为电容容量越大越好。
其实，这种做法虽能提高启动转矩，但电机的启动电流也会以更大的比率增加，这对电机是极为不利的。
一般情况，在单相电容启动式电机中，启动绕组中串联的电容容量增加1倍，启动转矩只能增加50％，而启动电流却要增加200％。
在单相电容运转式电机中，当电容容量增加2倍时，启动转矩虽可增加近2倍，但电机的效率将降低50％。
这会使电机几乎不能驱动原来的负载，如继续通电，电机长时间处于过负载状态，将烧坏绕组。
可见，如果对配用的电容器选择不当，会给电机带来严重后果。
更换启动、运转电容时，最好选用与原配置参数相同的电容。
如果电容器损坏，又不知道或看不清标注参数，可按上面的方法进行计算。
下图是单电容单相电动机接线图，cosφ取0.7～0.75时，运行电容公式。
