典型站场信号平面布置图中联锁表的编制原则及分析①【摘要】本文主要讨论了典型站场信号平面布置图中联锁表的编制原则及分析方法。
在介绍了背景和研究目的。
在分别从联锁表的编制原则、分析方法、重要性、具体要求和实际应用案例进行详细阐述。
通过对典型站场信号平面布置图中联锁表的研究和分析，发现了其在保障列车运行安全和提高运输效率方面的重要性。
最后在结论部分对文章进行了总结，并展望未来研究方向。
通过本文的研究，可以更好地了解典型站场信号平面布置图中联锁表的编制原则及分析方法，为实际应用提供参考和指导。
【关键词】关键词：典型站场、信号平面布置图、联锁表、编制原则、分析方法、重要性、具体要求、实际应用案例、总结、展望未来研究方向1. 引言1.1 背景介绍站场信号是铁路运输中非常重要的组成部分，它能够指挥列车的运行、调度列车的优先顺序，并保障列车运行的安全性和效率。
而站场信号平面布置图则是站场信号系统的重要组成部分，它展示了站场的结构和信号设备的位置，帮助调度人员了解整个站场的情况。
在站场信号平面布置图中，联锁表起着至关重要的作用。
联锁表是指控制信号系统中信号、转辙机、道岔等设备相互关系和作用的规则和逻辑表格。
它规定了不同信号设备之间的关系，确保列车运行的安全顺畅。
编制联锁表是站场信号系统设计的关键环节。
在编制联锁表时，需要遵循一定的原则和方法，确保联锁系统的可靠性和稳定性。
典型站场信号平面布置图中的联锁表具有特殊的要求，需要考虑站场的实际情况并进行合理的设计。
1.2 研究目的本文旨在探讨典型站场信号平面布置图中联锁表的编制原则及分析方法，旨在深入研究联锁表的重要性及具体要求，并通过实际应用案例加以验证。
通过对典型站场信号平面布置图中联锁表的研究，旨在进一步提高铁路运输系统的安全性和效率，为铁路运输系统的进一步发展提供理论支持和技术指导。
具体而言，本研究旨在通过分析和总结联锁表的编制原则和分析方法，探讨如何合理地设计和优化联锁系统，从而避免事故和故障的发生，提高铁路运输系统的可靠性和运行效率。
联锁表的课程设计说课讲解
轨道交通通信与信号课程设计班级学号姓名枣庄站下咽喉区的联锁图表的编制1 联锁表的编制（1）联锁表：表达整个车站内道岔、进路和信号机之间全部联锁关系的表格，称为联锁表，它显示了进路道岔、信号以及轨道区段之间的基本联锁内容。
联锁表以进路为主体，逐条地把排列进路需按压的按钮、防护该进路的信号机名称和显示、进路要求检查并锁闭的道岔编号和位置、进路应检查的轨道电路区段名称，以及与所排进路敌对信号填写清楚。
（2）联锁表编制的依据：联锁表是依据车站信号平面图布置图展示的线路，道岔、信号机以及轨道区段等情况，按照规定的原则和格式编制出来的。
为满足编制联锁表的需要，信号平面布置图上应有以下主要内容：①联锁区及非联锁区中信号设备有关的线路布置及编号。
②联锁道岔、信号机、信号表示器、轨道电路区段（含侵限绝缘区段）等有关设备及其编号和符号。
③正线和到发线的接车方向，区间线路及机车走行线的运行方向。
④信号楼（或车站值班室）中心公里标，联锁道岔和信号楼（或车站值班室）中心的距离。
⑤进站信号机外方制动距离内有超过6‰下坡道时的换算坡度数。
(3) 大规模站场联锁表的编制：一般采用上下行咽喉分别绘制，小规模站场则可编织一张联锁表。
1.1 方向栏填写进路性质(包括通过，接车，发车，专场，调车和延续进路)及运行方向。
附图1风站包括接车，发车，调车等进路性质。
1.2 进路栏按全站列车进路和调车进路顺序编号。
通过进路由正线接、发车进路组成，不另编号，仅将接发车进路号码以分数形式填写。
1.2.1 进路栏注意的问题逐条列出联锁范围内的全部列车和调车的基本进路。
当列车进路的同一个始端和同一个终端间存在两条或两条以上进路方式时，除列出基本进路外，还应列出一条主要变通进路作为第二种进路方式。
例如附图1向Ⅱ股道反向发车可以有两条进路：经14、6/8、2/4道岔反位；经14道岔反位、6/8、2/4道岔定位。
这两条进路中应选择一条为基本进路，其余一条为变通进路。
典型站场信号平面布置图中联锁表的编制原则及分析①
典型站场信号平面布置图中联锁表的编制原则及分析①典型站场信号平面布置图中的联锁表是确保列车行车安全的重要文件，它反映了信号设备的联锁逻辑关系和操作规程。
联锁表的编制原则和分析对于保障列车行车安全、提高站场运输效率具有非常重要的意义。
一、联锁表的编制原则1. 安全性原则安全是铁路运输的首要任务，因此联锁表的编制必须以确保列车行车安全为首要原则。
联锁表中的每一项联锁规则都必须经过精心设计和验证，确保能有效的防止列车相撞、追尾、错线等重大事故发生。
2. 先进性原则联锁系统是一项复杂的工程技术体系，应用先进的科学技术手段来设计和实现联锁表编制。
要尽可能利用现代信息技术和自动化控制技术，提高联锁系统的安全、可靠性和灵活性。
3. 灵活性原则联锁表编制应该考虑到站场布局的变化和列车运输的需求，为将来的扩建和改造留下一定的余地。
在编制联锁表时，要结合站场实际情况，灵活设置联锁规则，使之符合具体的道岔配置、信号机布置和列车调度需求。
4. 经济性原则联锁系统的建设和维护投入都是非常巨大的，因此要在确保安全的前提下，尽可能降低建设成本和维护费用。
联锁表的编制必须考虑到成本效益，避免过度复杂和冗余的设计，同时也不能因为成本考虑而影响联锁系统的安全性和可靠性。
5. 适用性原则联锁表的编制必须符合国家和铁路部门的法规、标准和规范，同时也要考虑到地方特点和实际情况。
联锁表的设计应该简单、明了，易于理解和操作，适用于各类站场的实际情况，能够满足列车运输的需求。
1. 联锁表的编制流程联锁表的编制是一个复杂的过程，通常需要由专业的信号设备工程师和技术人员来完成。
在编制联锁表时，首先要对站场的布局和信号设备进行详细的调查和分析，了解各个信号点的位置、作用和联锁逻辑关系。
其次是对列车运行的要求和调度计划进行分析，确定需要设置的各种联锁规则和操作程序。
最后是按照一定的格式和规范编制联锁表，并进行验证和审批。
2. 联锁表的内容要求联锁表是一份非常重要的文件，它必须包括所有的信号点和道岔的逻辑关系、联锁规则和操作程序。
典型站场信号平面布置图中联锁表的编制原则及分析①
典型站场信号平面布置图中联锁表的编制原则及分析①典型站场信号平面布置图是指在铁路调度系统中用来表示车站和调车场的信号与道岔的位置关系的图纸。
联锁表是指将车站和调车场中的信号和道岔进行逻辑关联，确保列车能够安全运行的表格。
1. 安全性原则：联锁表的编制首先要确保列车运行的安全性。
联锁表要对信号和道岔进行逻辑关联，并排除不安全的操作序列，如道岔在信号开放时不能操作，信号不能开放时道岔不能动作等。
2. 逻辑性原则：联锁表的编制要符合列车运行的逻辑规律。
信号和道岔的操作流程必须符合列车的运行要求，确保列车能够正常行驶。
信号在保证列车间距的基础上，要按照经过的顺序开放。
道岔的动作也要根据列车的行进方向和进路要求进行操作。
3. 可操作性原则：联锁表的编制要考虑操作的可行性和便捷性。
联锁表应该合理布局信号和道岔的名称和编号，使操作人员能够迅速定位和操作。
应减少不必要的操作步骤，降低出错的可能性。
4. 有利于调度原则：联锁表的编制应该有利于调度工作的进行。
联锁表要符合调度工作的需要，保证列车可以在最短的时间内正常通过站场。
联锁表还要考虑列车交路和时刻表等因素，合理安排信号和道岔的操作。
联锁表的分析主要包括以下几方面：1. 逻辑分析：对联锁表进行逻辑分析，确认信号和道岔的操作逻辑是否符合列车运行要求。
通过对联锁表进行逻辑推演，可以发现可能存在的不安全操作序列，及时进行修改。
2. 便捷性分析：对联锁表的布局和编号进行分析，确认操作的便捷性。
要评估操作人员是否能够迅速找到对应的信号和道岔，操作是否顺畅，是否存在容易混淆或操作困难的情况。
典型站场信号平面布置图的联锁表编制原则及分析是确保列车安全运行的关键步骤。
联锁表的编制要遵循安全性、逻辑性、可操作性和有利于调度的原则。
联锁表的分析要考察其逻辑、便捷性和调度支持能力。
通过科学的联锁表编制和分析，可以提高列车运行的安全性和调度的效率。
典型站场信号平面布置图中联锁表的编制原则及分析①
典型站场信号平面布置图中联锁表的编制原则及分析①典型站场信号平面布置图中，联锁表的编制原则是根据信号系统的运行规则和安全要求，编制一份详细的信号联锁表，用于指导信号系统的设计、建设和运行。
联锁表是信号系统中非常重要的一项工作，它规定了信号之间的联系和限制条件，保障列车运行的安全和顺畅。
联锁表的编制原则主要包括以下几点：1. 基于信号系统的工程设计：联锁表应当根据信号系统的工程设计要求进行编制。
根据站场的规模和复杂程度，确定相应的信号数量、信号布置、信号间隔、信号机型等，确保信号系统的设计能够满足列车运行的安全和效率要求。
2. 基于信号系统的运行规则：联锁表应当准确反映信号系统的运行规则和列车调度的需求，确保信号之间的逻辑关系和时间序列的正确性。
根据列车运行的速度、车次间隔、发车间隔等因素，确定信号的联锁关系和行车优先级，以保证列车能够按照预定的运行图安全通行。
3. 保障信号之间的限制条件：联锁表应当规定信号之间的限制条件，以避免发生冲突和误操作。
根据信号之间的关系和列车运行的方向，确定信号的联锁逻辑和操作限制，如先后信号、出站信号、进站信号等。
保证在正确的时间、正确的方向放行列车。
4. 基于信号系统的安全要求：联锁表应当符合信号系统的安全要求和反事故处理规程。
遵循信号系统的安全原则和安全措施，确保联锁表的编制能够适应各种紧急情况和故障处理，保证列车的安全和调度的灵活性。
在编制联锁表时，需要进行一系列的分析和判断：1. 信号联锁逻辑分析：根据站场的布置和运行规则，分析信号之间的逻辑关系，确保联锁表能够正确反映信号之间的联系和限制条件。
对于复杂的站场，可能涉及到多个信号之间的关联和限制，需要进行仔细的分析和推导。
2. 信号之间的操作优先级分析：根据列车的运行计划和运行图，分析信号之间的操作优先级。
对于需要同时操作的信号，需要确定哪个信号的操作具有优先权，以确保列车能够按照预定的顺序和时间进行运行。
4. 联锁表的审核和验收分析：联锁表的编制需要经过相关部门的审核和验收。
典型站场信号平面布置图中联锁表的编制原则及分析①

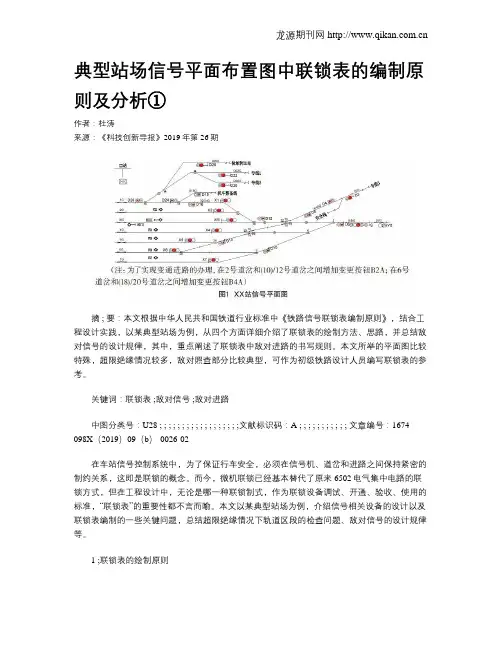

典型站场信号平面布置图中联锁表的编制原则及分析①作者：杜涛来源：《科技创新导报》2019年第26期摘 ; 要：本文根据中华人民共和国铁道行业标准中《铁路信号联锁表编制原则》，结合工程设计实践，以某典型站场为例，从四个方面详细介绍了联锁表的绘制方法、思路，并总结敌对信号的设计规律，其中，重点阐述了联锁表中敌对进路的书写规则。
本文所举的平面图比较特殊，超限绝缘情况较多，敌对照查部分比较典型，可作为初级铁路设计人员编写联锁表的参考。
关键词：联锁表 ;敌对信号 ;敌对进路中图分类号：U28 ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文献标识码：A ; ; ; ; ; ; ; ; ; ; ; 文章编号：1674-098X（2019）09（b）-0026-02在车站信号控制系统中，为了保证行车安全，必须在信号机、道岔和进路之间保持紧密的制约关系，这即是联锁的概念。
而今，微机联锁已经基本替代了原来6502电气集中电路的联锁方式，但在工程设计中，无论是哪一种联锁制式，作为联锁设备调试、开通、验收、使用的标准，“联锁表”的重要性都不言而喻。
本文以某典型站场为例，介绍信号相关设备的设计以及联锁表编制的一些关键问题，总结超限绝缘情况下轨道区段的检查问题、敌对信号的设计规律等。
1 ;联锁表的绘制原则联锁条件囊括了道岔、信号机和进路之间相互影响、相互制约的关系，它集中表现为开放信号所需的条件：道岔位置正确及锁闭、轨道区段空闲、敌对信号未开放。
一张完整的联锁表应该包括：方向、进路号码、进路、确定方向道岔、排列进路所需按钮、道岔、敌对信号、轨道区段、敌对照查条件以及其他连锁条件等。
现以图1为例进行分析，该站场线路错综复杂，需合理地设置信号设备，制定合理的联锁表，减少对运输的干扰的同时保证进路的安全办理。
当办理至1G的上行接车进路，需依次按下SLA，X1LA，道岔栏为：2，（10）/12，14/20，（30），（32），[4]，[34]，[40]，敌对信号为：D6，D12，X1，D16，D24，D28，需要检查的轨道区段为：IIIBG，2-6DG，10-16DG，30-32DG，32/34G，34DG，40DG，36-38DG，1G。
典型站场信号平面布置图中联锁表的编制原则及分析①
典型站场信号平面布置图中联锁表的编制原则及分析①一、引言在铁路运输系统中，信号系统是保障列车运行安全的关键环节之一。
而在信号系统中，联锁是确保列车运行安全的重要手段之一。
联锁系统能有效地控制信号、道岔和轨道的组合，以确保列车在运行过程中不会发生危险的冲突。
而在典型站场信号平面布置图中，联锁表被用于描述联锁系统的逻辑关系，是信号系统工程设计的重要文档之一。
本文将对典型站场信号平面布置图中联锁表的编制原则及分析进行探讨。
二、联锁表的编制原则1. 安全性原则联锁表的编制首先要满足安全性原则。
联锁表应当能够精确地描述联锁系统的运行逻辑，确保在列车运行过程中不会出现信号、道岔和轨道冲突的情况。
联锁表应当详细、清晰地描述各个信号点、道岔和轨道之间的逻辑关系，以确保列车的安全运行。
2. 逻辑简洁原则联锁表的编制还要满足逻辑简洁原则。
联锁表应当尽可能地简洁明了，避免出现冗余的信息。
冗余的信息不仅会增加联锁表的阅读和理解难度，还会增加系统设计的复杂性，降低系统的可靠性。
因此在编制联锁表时，应当精简不必要的信息，保持逻辑的简洁性。
3. 可扩展性原则联锁表的编制还应当考虑到系统的可扩展性。
随着铁路运输系统的发展，站场的规模可能会不断地扩大，信号系统的逻辑关系可能会发生变化。
因此在编制联锁表时，应当考虑到系统的可扩展性，确保联锁表的设计能够满足未来系统发展的需求。
联锁表的编制还应当具有统一性原则。
在铁路运输系统中，可能会存在多个不同的联锁系统，因此在编制联锁表时应当统一规范，确保各个联锁系统的联锁表具有统一的格式和风格，以便于管理和维护。
1. 确定联锁系统的逻辑关系在编制联锁表之前，首先要对联锁系统的逻辑关系进行深入的分析和研究。
通过站场信号平面布置图以及相关的设计文档，了解信号、道岔和轨道之间的逻辑关系，明确各个信号点、道岔和轨道之间的联锁关系。
2. 编制联锁表的草稿3. 完善联锁表在编制了联锁表的草稿之后，需要对联锁表进行完善和修正。
联锁表的课程设计
联锁表的课程设计轨道交通通信与信号课程设计班级学号姓名枣庄站下咽喉区的联锁图表的编制1 联锁表的编制（1）联锁表：表达整个车站内道岔、进路和信号机之间全部联锁关系的表格，称为联锁表，它显示了进路道岔、信号以及轨道区段之间的基本联锁内容。
联锁表以进路为主体，逐条地把排列进路需按压的按钮、防护该进路的信号机名称和显示、进路要求检查并锁闭的道岔编号和位置、进路应检查的轨道电路区段名称，以及与所排进路敌对信号填写清楚。
（2）联锁表编制的依据：联锁表是依据车站信号平面图布置图展示的线路，道岔、信号机以及轨道区段等情况，按照规定的原则和格式编制出来的。
为满足编制联锁表的需要，信号平面布置图上应有以下主要内容：①联锁区及非联锁区中信号设备有关的线路布置及编号。
②联锁道岔、信号机、信号表示器、轨道电路区段（含侵限绝缘区段）等有关设备及其编号和符号。
③正线和到发线的接车方向，区间线路及机车走行线的运行方向。
④信号楼（或车站值班室）中心公里标，联锁道岔和信号楼（或车站值班室）中心的距离。
⑤进站信号机外方制动距离内有超过6‰下坡道时的换算坡度数。
(3) 大规模站场联锁表的编制：一般采用上下行咽喉分别绘制，小规模站场则可编织一张联锁表。
1.1 方向栏填写进路性质(包括通过，接车，发车，专场，调车和延续进路)及运行方向。
附图1风站包括接车，发车，调车等进路性质。
1.2 进路栏按全站列车进路和调车进路顺序编号。
通过进路由正线接、发车进路组成，不另编号，仅将接发车进路号码以分数形式填写。
1.2.1 进路栏注意的问题逐条列出联锁范围内的全部列车和调车的基本进路。
当列车进路的同一个始端和同一个终端间存在两条或两条以上进路方式时，除列出基本进路外，还应列出一条主要变通进路作为第二种进路方式。
例如附图1向Ⅱ股道反向发车可以有两条进路：经14、6/8、2/4道岔反位；经14道岔反位、6/8、2/4道岔定位。
这两条进路中应选择一条为基本进路，其余一条为变通进路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
典型站场信号平面布置图中联锁表的编制原则及分析①
站场信号平面布置图是列车通过站场时信号灯光、道岔、转辙器等信号设备亮灭、转
换的指令线路的布置图，是列车安全行车的重要保障。
与信号平面布置图配套的是联锁表，它规定了站场信号设备联锁关系和操作程序。
由于联锁表的编制质量和正确性直接影响着
信号设备的运行和行车安全，因此对联锁表的编制原则和分析显得尤为重要。
联锁表编制原则主要包括以下几个方面：
1. 安全性原则。
联锁表的编制必须保证信号设备的每一次操作均符合安全标准。
2. 简明明了原则。
联锁表语言应当简练明了，每个读者都能准确理解操作步骤，不
仅便于理解，同时也便于操作。
3. 实用性原则。
联锁表应当实用，指令简短明了，方便操作员及时反应，快速准确
地调整指令，从而保证列车行车安全和正常运行。
4. 统一性原则。
站场联锁表的编制应符合铁路行业的统一规范和标准，保障联锁作
业的规范化和标准化。
5. 规范性原则。
联锁表编写时，表中的各项设备操作必须遵循一定的规则。
由于站场信号平面布置图的信号设备种类复杂、功能多样，因此联锁表的分析显得尤
为重要，主要包括以下几个方面：
1. 对联锁表操作指令的分析。
分析每个操作指令的作用及操作结果，判断是否符合
行车标准，是否有足够的安全保障。
2. 对联锁表操作步骤的分析。
分析每个操作步骤的正确性及操作人员执行的必要
性。
3. 对联锁表操作正常情况和异常情况的分析。
根据站场实际情况，预先制定各种异
常情况的应急处理方案，以保障行车安全。
4. 对不同联锁关系的分析。
对信号设备之间的联锁关系进行分析，判断各个信号设
备之间的逻辑性和合理性。
联锁表的编制是铁路行业的一项重要工作，需要操作人员根据站场实际情况和各种联
锁规程进行细致、严谨的制定，以保障列车行车安全和正常运行。
只有以安全为首要考虑
因素，遵循简明明了、实用性、统一性、规范性原则，并重视对联锁表的分析，才能为铁
路行业做出更大的贡献。
