污水池伸缩缝防水堵漏处理方案
污水池伸缩缝堵漏方法

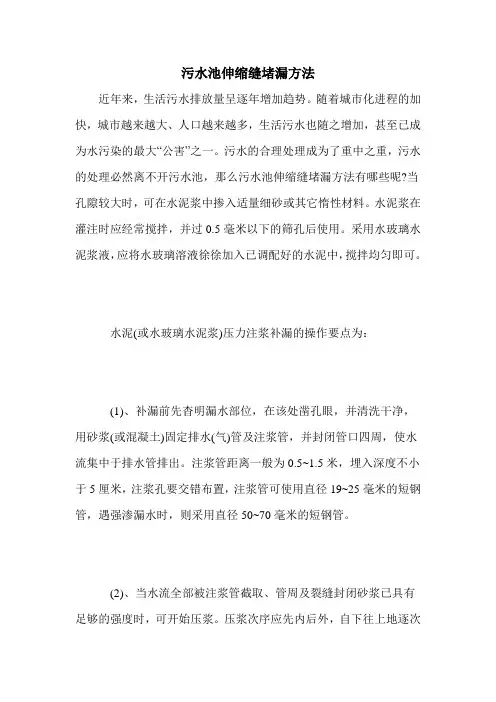

污水池伸缩缝堵漏方法近年来，生活污水排放量呈逐年增加趋势。
随着城市化进程的加快，城市越来越大、人口越来越多，生活污水也随之增加，甚至已成为水污染的最大“公害”之一。
污水的合理处理成为了重中之重，污水的处理必然离不开污水池，那么污水池伸缩缝堵漏方法有哪些呢?当孔隙较大时，可在水泥浆中掺入适量细砂或其它惰性材料。
水泥浆在灌注时应经常搅拌，并过0.5毫米以下的筛孔后使用。
采用水玻璃水泥浆液，应将水玻璃溶液徐徐加入已调配好的水泥中，搅拌均匀即可。
水泥(或水玻璃水泥浆)压力注浆补漏的操作要点为：(1)、补漏前先杳明漏水部位，在该处凿孔眼，并清洗干净，用砂浆(或混凝土)固定排水(气)管及注浆管，并封闭管口四周，使水流集中于排水管排出。
注浆管距离一般为0.5~1.5米，埋入深度不小于5厘米，注浆孔要交错布置，注浆管可使用直径19~25毫米的短钢管，遇强渗漏水时，则采用直径50~70毫米的短钢管。
(2)、当水流全部被注浆管截取、管周及裂缝封闭砂浆已具有足够的强度时，可开始压浆。
压浆次序应先内后外，自下往上地逐次进行。
(3)、压浆使用的压力，取决于水渗漏程度、加固部位的密实情况和厚度。
位于地下水位的结构，压力可高达0.6~0.8兆帕;20厘米以下的较薄壁板使用压力不宜超过0.3~0.4兆帕;对柱、梁及其它混凝土结构灌浆时，压力一般取0.4~0.6兆帕;对易于变形的砖石结构，则为0.1~0.3兆帕。
2、环氧树脂注浆补强补漏环氧树脂注浆方法可用于各种结构0.1毫米修补工具可根据裂缝大小选用。
一般裂缝宽1.5~2毫米时，用注射器注浆较方便;较宽裂缝，宜用刮刀填塞胶泥;微细裂缝用毛笔涂刷较好;当渗漏面积较大时，宜采用环氧胶泥涂抹结构表面的方法;当裂缝较细、较深，结构本身需补强时，则采用压力注浆方法。
补漏前，应将混凝土裂缝处洗刷干净，并充分干燥。
注浆前，应沿裂缝全长用环氧腻子固定注浆嘴。
注浆嘴的间距，竖缝为40~50厘米，水平缝为20~30厘米，纵横交错处及缝端均应设置，贯通缝应在两面交错设置。
浅谈清水池伸缩缝橡胶止水带渗漏治理新方法
(6)每次灌料高度为1.0~1.5m,一定要待其初步固化时再继续灌注。
灌料完成后用小锤轻击不锈钢板，无空鼓，确保密封胶充满不锈钢模板中的伸缩缝。
6、安全环保措施
(1)进场施工进行入场教育和安全技术交底，每人配发安全带、防滑鞋、头灯等个人防护用品。
(2)进入池体施工，尽量使防滑鞋保持干净，不污染池内水体。
(3)用电作业和搭拆架子等主要安全部位要定时定人作业施工，加大检查力度，使电线架空不和水接触，消除用电和高处跌落等危险因素。
(4)建立工具、材料使用台账，确保进入池体的工具、材料等物品在完工后不留在清水池内，全部带出清水池。
7、总结
经过两年多时间的实际运行，治理的伸缩缝再没有出现过渗水现象，粘结密封、防水防渗效果优异，能够与缝壁混凝土及橡胶止水带粘结牢固，可良好适应伸缩缝及池体长久运行工况，得到水厂运营方的认可和高度赞扬。
伸缩缝处理方案

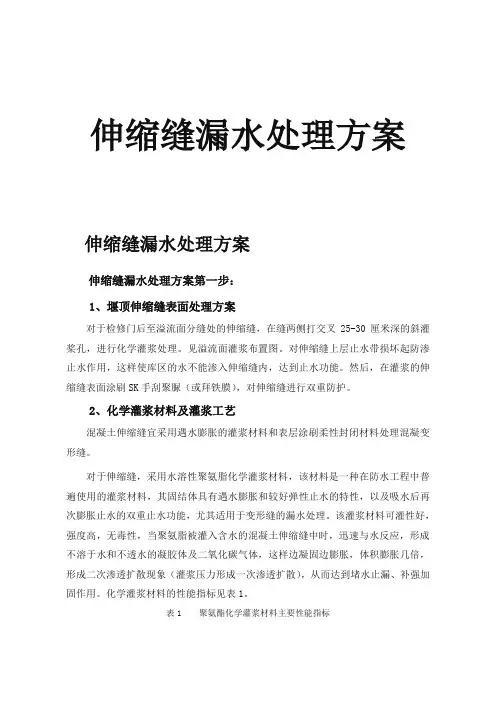

伸缩缝漏水处理方案伸缩缝漏水处理方案伸缩缝漏水处理方案第一步：1、堰顶伸缩缝表面处理方案对于检修门后至溢流面分缝处的伸缩缝，在缝两侧打交叉25-30厘米深的斜灌桨孔，进行化学灌浆处理。
见溢流面灌浆布置图。
对伸缩缝上层止水带损坏起防渗止水作用，这样使库区的水不能渗入伸缩缝内，达到止水功能。
然后，在灌浆的伸缩缝表面涂刷SK手刮聚脲（或拜铁膜），对伸缩缝进行双重防护。
2、化学灌浆材料及灌浆工艺混凝土伸缩缝宜采用遇水膨胀的灌浆材料和表层涂刷柔性封闭材料处理混凝变形缝。
对于伸缩缝，采用水溶性聚氨脂化学灌浆材料，该材料是一种在防水工程中普遍使用的灌浆材料，其固结体具有遇水膨胀和较好弹性止水的特性，以及吸水后再次膨胀止水的双重止水功能，尤其适用于变形缝的漏水处理。
该灌浆材料可灌性好，强度高，无毒性，当聚氨脂被灌入含水的混凝土伸缩缝中时，迅速与水反应，形成不溶于水和不透水的凝胶体及二氧化碳气体，这样边凝固边膨胀，体积膨胀几倍，形成二次渗透扩散现象（灌浆压力形成一次渗透扩散），从而达到堵水止漏、补强加固作用。
化学灌浆材料的性能指标见表1。
表1 聚氨酯化学灌浆材料主要性能指标试验项目技术要求实测值粘度（25℃，mpa•s）40～70 45凝胶时间（min）≤20 7.7浆液:水=100:3粘接强度（MPa）（干燥）≥2.0 2.6混凝土伸缩缝采用高压灌浆施工工艺。
（1）灌浆孔造孔及清洗沿混凝土伸缩缝两侧打14毫米的斜孔与缝面相交，孔距为0.2～0.4m，孔深距表面25-30cm。
灌浆孔造好后，进行清孔。
用高压气吹出造孔时产生的粉尘，然后再用高压水冲洗灌浆孔，冲出孔内的混凝土颗粒、石块等物质。
清孔验收标准以孔内无任杂物为准。
（2）埋嘴将已洗好的灌浆孔，装上专用的灌浆嘴，进行压气，检查孔与缝是否相通。
若不相通，要检查原因，直到孔与缝相通。
将灌浆嘴轻轻打入斜孔内。
（3）灌浆为了保证灌浆质量，本部位的灌浆采用高压灌浆工艺，灌浆机为美国原装注浆机。
污水池伸缩缝防水堵漏处理方案
污水池伸缩缝是工业污水池水建设的非常重要的设施，是工业污水处理设施，污水池伸缩缝一般用混凝土制成，渗透会带来严重危害。
因此，作为大型建筑的重要部位，污水池伸缩缝防水堵漏具有重要意义。
一、污水池伸缩缝漏水的原因1 .伸缩缝止水软管的质量问题伸缩缝止水软管是非常重要和容易被忽视的问题。
止水软管是伸缩缝质量的重要环节，一旦发生质量问题，维修起来非常困难，止水软管的施工质量是伸缩缝整体乃至工程施工质量整体的影响环节。
2 .混凝土施工不良混凝土(或砂浆)在施工过程中由于振动和夯实不正确，造成局部蜂窝、洞和其他缺陷，原因是实心度差，混凝土受温度应力和收缩应力的影响，形成不规则的渗漏通道。
3 .伸缩缝隙固定软管的安装不良伸缩缝在施工过程中由于止水软管的安装偏移和过度沉降而漏水，止水软管破裂。
由于上述各种原因，污水池伸缩缝漏水不能按原设计正常使用，需要及时进行污水池防水堵漏。
二、污水池伸缩缝漏水不及时进行堵漏处理的危害1.污水池存放的是工业废水，伸缩缝发生渗漏会对环境造成影响；2.污水池伸缩缝渗漏的工业水含有酸性和碱性物质，长期渗漏会腐蚀地基和混凝土；3.污水池伸缩缝渗漏水会腐蚀污水池建筑中的钢结构，造成无法挽回的损失，4.因此，污水池的伸缩缝发生渗漏，要马上进行污水池伸缩缝防水堵漏。
三、污水池伸缩缝防水堵漏解决方案基层处理→U型槽密封→埋设注浆钉→高压注浆→专用凝胶密封→完工交付1、基层处理时，将伸缩缝原空鼓和裂缝部分凿除，清渣，凿除深度不小于50毫米，成U形；2、用封堵材料结合渗漏结晶封闭U型槽，每隔80厘米嵌一个注浆钉；3、注浆钉埋设时，在距伸缩缝两侧10厘米的位置用14毫米的钻孔，钻孔深度为150毫米，与墙体成30度角，注浆钉在伸缩缝两侧成" Z "形排列，每根注浆钉间距为40厘米；4、高压灌浆:向伸缩缝两侧注入混合高压灌浆液，在伸缩缝中间嵌入灌浆钉，高压注入无机硅盐双组分弹性灌浆液，分阶段注入，避免浆液过度渗漏；5、除灌浆钉外，灌浆24H后，取下灌浆钉，用刚性堵漏材料封堵灌浆孔，找平并清除表面灌浆液残渣，涂刷专用堵漏凝胶；6、48小时观察，竣工验收四、污水池防水堵漏使用的材料根据现场情况，采用适当的防水固体填料、柔性耐腐蚀防水材料密封加固、表层耐盐碱材料渗透保护、软硬结合、因地制宜、综合治理的方法，解决污水处理池伸缩缝漏水问题。
污水处理厂生化池渗漏修补方案

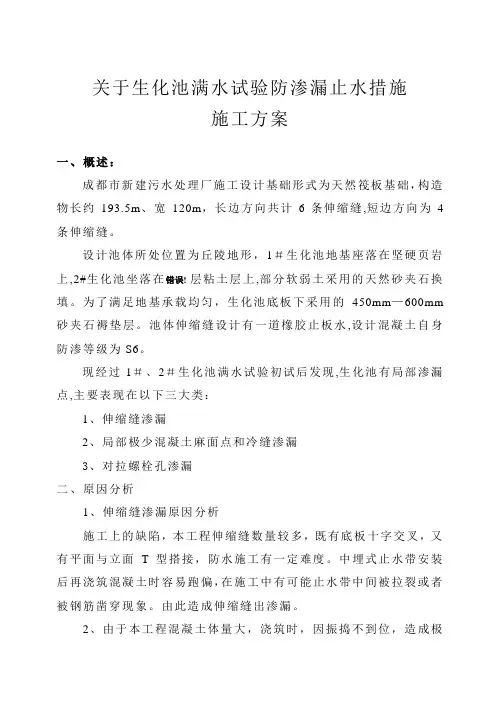

关于生化池满水试验防渗漏止水措施施工方案一、概述：成都市新建污水处理厂施工设计基础形式为天然筏板基础，构造物长约193.5m、宽120m，长边方向共计6条伸缩缝,短边方向为4条伸缩缝。
设计池体所处位置为丘陵地形，1＃生化池地基座落在坚硬页岩上,2#生化池坐落在错误!层粘土层上,部分软弱土采用的天然砂夹石换填。
为了满足地基承载均匀，生化池底板下采用的450mm—600mm 砂夹石褥垫层。
池体伸缩缝设计有一道橡胶止板水,设计混凝土自身防渗等级为S6。
现经过1＃、2＃生化池满水试验初试后发现,生化池有局部渗漏点,主要表现在以下三大类：1、伸缩缝渗漏2、局部极少混凝土麻面点和冷缝渗漏3、对拉螺栓孔渗漏二、原因分析1、伸缩缝渗漏原因分析施工上的缺陷，本工程伸缩缝数量较多，既有底板十字交叉，又有平面与立面T型搭接，防水施工有一定难度。
中埋式止水带安装后再浇筑混凝土时容易跑偏，在施工中有可能止水带中间被拉裂或者被钢筋凿穿现象。
由此造成伸缩缝出渗漏。
2、由于本工程混凝土体量大，浇筑时，因振捣不到位，造成极少数点出现麻面现象.且因为交通运输等原因,在浇筑混凝土时，混凝土供应不及时等原因，造成少数冷缝现象.3、对拉螺栓孔的渗漏是由于孔内原止水条的膨胀未完全充满孔内间隙.三、渗漏治理方案1、伸缩缝渗漏处理方案（1）平面伸缩缝处理将底板原聚乙烯泡沫板掏至底板下50mm，然后嵌入遇水膨胀橡胶条，遇水膨胀橡胶条厚度或宽度应与伸缩缝宽度吻合，即伸缩缝与遇水膨胀橡胶条宽度两者之间的差值应不大于15mm，施工中应采用方木条把橡胶条安装到位。
然后将两侧混凝土底板200mm范围内清理干净，采用400mm宽聚乙烯丙纶防水卷材和水泥胶粘接剂粘接两道，但聚乙烯丙纶防水卷材在伸缩缝出需凹下去30mm，并采用聚硫密封膏将凹陷部位填充密封，最后按设计图要求其上用20厚1：2防水砂浆抹面对聚乙烯丙纶防水卷材进行保护。
（详下图）.（2）立面伸缩缝渗漏处理在有发现立面伸缩缝渗漏的位置，此条伸缩缝处理如下：将池壁立面原聚乙烯泡沫板掏至池壁内50mm，然后嵌入遇水膨胀橡胶条，遇水膨胀橡胶条厚度或宽度应与伸缩缝宽度吻合，即伸缩缝与遇水膨胀橡胶条宽度两者之间的差值应不大于15mm，施工中应采用方木条把橡胶条安装到位，然后采用聚硫密封膏密封.最后将伸缩缝两侧基层吹清干净、晾干并满铺401粘结剂，用外防橡胶止水带与混凝土进行紧密的粘接，最后采用50mm宽6mm厚不锈钢板压实外防橡胶止水带两侧，不锈钢板固定采用d8不锈钢膨胀螺栓,其平面间距要求保证为300±10，钻孔应小心施工，并在安放膨胀螺栓时应先注入防水胶于孔中，螺栓利用螺母固定好后再采用防水胶把螺栓头周围进行密封。
伸缩缝防水堵漏施工技术方案
伸缩缝防水堵漏施工技术方案第一篇：伸缩缝防水堵漏施工技术方案伸缩缝防水堵漏施工技术方案一、工程概述该工程伸缩缝防水是普通型密封膏灌缝处理，由于防水老化、收缩、开裂、基础沉降系数不一致等因素导致渗漏现象，严重影响到市场的正常经营活动。
二、渗漏原因分析我们接到通知后，立即派技术人员针对该工程的渗漏水实际情况通过现场察看，对该工程的地质、施工、结构、防水处理等情况进行较全面的了解察看，找出渗漏的主要原因是：1、基础原因：基础处理时未充分考虑，使沉降系数不一致，致伸缩缝两边出现一边高、一边低。
2、设计原因：伸缩缝防水设计过于简单，致达不到伸缩要求。
3、防水密封材料选用：防水密封材料原为普通型密封膏，抗老化、伸缩性能低，致防水层老化、开裂。
三、工程渗漏治理方案根据该工程的功能要求、结构特点，我们遵照《防水工程技术规范》所要求，对该工程采取“多道设防”、“复合防水”、“节点密封”等措施，选定防水材料的品种，确定构造和节点做法，并提出相应的技术措施方案。
四、防水材料选用：1、50×50mm遇水膨胀止水条（执行GB/T18173.3-2002标准）该产品具有弹性接缝止水材料的密封防水作用，当接缝两面侧距离加大到弹性防水材料的弹性复原率以外时，由于该材料具有遇水膨胀的特性，在材料膨胀范围以内仍能起止水作用，膨胀体仍具有橡胶性质、更耐水、耐酸、耐碱。
广泛用于地下铁路、隧道以及混凝土工程的施工缝、伸缩缝、裂缝。
2、YHJ-10.1三元乙丙橡胶防水卷材（执行GB18173.1—2000标准）本产品采用具有优异的抗臭氧老化性能的三元乙丙橡胶为主要原料，辅以丁基橡胶、天然橡胶及炭黑、硫化剂等多种原料，经混炼、压延、硫化等工艺制得高档防水卷材。
它不但具有很高的拉伸强度，同时还具有极好的伸长率、回弹率和耐低温性能，而它具有的特别优异的抗臭氧老化性能是其它防水卷材所无可比拟的，经最早开发此类产品的美国防水界论证，其寿命可达五十年以上。
水池伸缩缝、沉降缝、交接缝漏水堵漏修补方法
水池伸缩缝、沉降缝、交接缝漏水堵漏修补方法1.引言1.1 概述概述部分的内容可以介绍水池伸缩缝、沉降缝、交接缝等在建筑工程中的重要性和作用。
可以指出这些缝隙的存在是为了解决建筑物受到温度变化、地面沉降和结构变形等因素所引起的应力问题。
这些缝隙的设计和施工不仅具有美观和装饰性的作用，更重要的是可以保护建筑物免受结构破坏和水泄漏等问题的影响。
在这一部分中，可以简要概述水池伸缩缝、沉降缝、交接缝的功能和重要性，并提到它们的位置和布置在建筑工程中的具体应用。
此外，还可以指出由于长期使用和环境因素的影响，这些缝隙往往会出现漏水问题，因此修补这些缝隙的方法和技巧就显得尤为重要。
通过简要介绍和引入，读者可以初步了解本文的主要内容和目的，并对后续的章节有一个清晰的预期。
1.2 文章结构文章结构部分的内容可以从以下角度展开：文章结构部分主要介绍了本篇长文的组织结构和内容安排。
它旨在帮助读者更好地理解文章的整体框架和内容分布，同时也为读者提供了一个快速查找信息的导航引导。
首先，本篇长文分为引言、正文和结论三个主要部分。
引言部分主要包括概述、文章结构和目的三个小节，为读者提供了对本篇长文的整体概括和阅读导引。
正文部分是本篇长文的核心部分，涵盖了水池伸缩缝、沉降缝和交接缝漏水堵漏修补方法三个子主题。
每个子主题都包括背景介绍和修补方法两个小节，为读者提供了详细的解释和操作指导。
结论部分则总结了全文的要点，并对未来可能的研究和应用方向进行了展望。
其次，整个长文的组织结构紧凑、合理，采用了层级目录的形式，将内容按照逻辑和主题进行划分和分类。
这样的组织结构能够帮助读者清晰地理解每个部分的内容，并可以根据需要选择性地阅读或查找所需信息。
最后，文章的结构设计考虑了读者的需要和阅读习惯，提供了清晰明了的信息导航，使读者能够更加轻松地把握文章的脉络和重点。
通过这样的结构设计，读者将更容易理解文章的主旨和核心内容，并能够更有效地获取所需信息。
污水池防水堵漏处理方法
污水池防水堵漏处理方法污水池防水堵漏处理方法1.首先停止池体施工缝的处理，停止寻找施工缝处的孔洞、松动等缺陷。
这一步是因此在污水池防水堵漏处理的关键，必须认真不懈地去做。
只有在此基础上，才能停止堵塞处理的第二步。
污水池防水堵漏处理采用人工沿裂缝开槽清理罐体上破碎的混凝土。
罐体充满水分，填缝材料刮得很深。
对填缝材料的要求:可用于潮湿的基层表面。
该填缝材料与槽缝附着力强，耐久性好，不开裂，数据中无其他杂物，对环境无污染，无腐蚀。
2. 污水池防水堵漏处理开槽后，用堵漏王填充槽体。
然后用电钻钻大约30厘米的孔。
然后安装一根10厘米长的灌浆管，灌浆完成后，用封堵材料封堵灌浆喷嘴。
在漏水严重的中心底部埋设一根橡胶软管，以转移水，防止漏水冲掉堵塞数据。
堵漏时，在高效堵漏王完全硬化之前，将橡胶软管逐渐拔出，使槽底与漏缝部位形成一个整体，有利于泥浆顺利注入需要堵漏的部位。
为防止灌浆材料从灌浆喷嘴周围渗出，应进行水压试验，检查灌浆喷嘴孔口是否有渗漏，并为裂缝灌浆提供压力。
试验压力不得小于4~8MPa。
间隔8小时后停止第二次灌浆。
灌浆方法与第一次试压灌浆方法相同。
3. 污水池防水堵漏处理灌浆时，采用正压和负压，从低压到高压浆液，直至压力稳定，当浆液入口压力突然爆发时，暂停灌浆。
灌浆检查将在最后一次灌浆后约48小时停止。
当灌浆压力达到10兆帕时，灌浆将停止。
灌浆成功后，管道将被移除并堵塞，灌浆将完成。
污水池沉降缝堵漏处理方法1.当防水混凝土倒入水池时，由于混凝土稠度不符合要求、振动不够等原因，拆模后会出现小面积蜂窝和根腐，只对表层进行处理。
向池中加水后，由于水压的增加，混凝土的薄弱部分会发生漏水。
内外办公室应防止渗漏，水池底板、顶板和侧壁的防水水泥砂浆抹灰应做成20毫米厚。
2.施工缝的渗漏通常是水池需要防水堵漏的原因。
施工中如施工缝未清理干净，混凝土强度达不到标准，可在渗水问题不严重的情况下购买安塞防水剂，并按比例配制砂浆使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水池伸缩缝是工业污水池水建设的非常重要的设施，是工业污水处理设施，污水池伸缩缝一般用混凝土制成，渗透会带来严重危害。
因此，作为大型建筑的重要部位，污水池伸缩缝防水堵漏具有重要意义。
一、污水池伸缩缝漏水的原因
1 .伸缩缝止水软管的质量问题
伸缩缝止水软管是非常重要和容易被忽视的问题。
止水软管是伸缩缝质量的重要环节，一旦发生质量问题，维修起来非常困难，止水软管的施工质量是伸缩缝整体乃至工程施工质量整体的影响环节。
2 .混凝土施工不良
混凝土(或砂浆)在施工过程中由于振动和夯实不正确，造成局部蜂窝、洞和其他缺陷，原因是实心度差，混凝土受温度应力和收缩应力的影响，形成不规则的渗漏通道。
3 .伸缩缝隙固定软管的安装不良
伸缩缝在施工过程中由于止水软管的安装偏移和过度沉降而漏水，止水软管破裂。
由于上述各种原因，污水池伸缩缝漏水不能按原设计正常使用，需要及时进行污水池防水堵漏。
二、污水池伸缩缝漏水不及时进行堵漏处理的危害
1.污水池存放的是工业废水，伸缩缝发生渗漏会对环境造成影响；
2.污水池伸缩缝渗漏的工业水含有酸性和碱性物质，长期渗漏会腐蚀
地基和混凝土；
3.污水池伸缩缝渗漏水会腐蚀污水池建筑中的钢结构，造成无法挽回
的损失，
4.因此，污水池的伸缩缝发生渗漏，要马上进行污水池伸缩缝防水堵
漏。
三、污水池伸缩缝防水堵漏解决方案
基层处理→U型槽密封→埋设注浆钉→高压注浆→专用凝胶密封→完工交付
1、基层处理时，将伸缩缝原空鼓和裂缝部分凿除，清渣，凿除深度不小于50毫米，成U形；
2、用封堵材料结合渗漏结晶封闭U型槽，每隔80厘米嵌一个注浆钉；
3、注浆钉埋设时，在距伸缩缝两侧10厘米的位置用14毫米的钻孔，钻孔深度为150毫米，与墙体成30度角，注浆钉在伸缩缝两侧成" Z "形排列，每根注浆钉间距为40厘米；
4、高压灌浆:向伸缩缝两侧注入混合高压灌浆液，在伸缩缝中间嵌入灌浆钉，高压注入无机硅盐双组分弹性灌浆液，分阶段注入，避免浆液过度渗漏；
5、除灌浆钉外，灌浆24H后，取下灌浆钉，用刚性堵漏材料封堵灌浆孔，找平并清除表面灌浆液残渣，涂刷专用堵漏凝胶；
6、48小时观察，竣工验收
四、污水池防水堵漏使用的材料
根据现场情况，采用适当的防水固体填料、柔性耐腐蚀防水材料密封加固、表层耐盐碱材料渗透保护、软硬结合、因地制宜、综合治理的方法，解决污水处理池伸缩缝漏水问题。
1 .密封材料包括25#普通硅酸盐水泥和SH水泥外配合剂、525#普通硅酸盐水泥和防水剂、双水泥等。
2、化学灌浆材料采用地下人防、洞库、泵房、池塘、坝址、岩盘、地缆沟等工程进行堵水、堵水、防渗，多种以微生物化学原料为主剂的化学材料制备
a、b两种液体，用特定的高压器具等量注入渗漏处，填埋渗漏裂缝，20多年不渗漏。
注意油溶性聚氨酯在注入时加入适量的发泡灵、三乙胺有机锡等材料，调节发泡时间和凝固固体的性能。
4 .由环氧树脂灌浆材料、环氧树脂、稀释剂、固化剂、强韧剂、亲水剂等构成的灌浆材料。
五、污水池伸缩缝防水堵堵漏施工原理
1 .堵水原理
化学灌浆是截水的基本原理。
化学灌浆采用人工或机械手段，在压力作用下将特殊高分子材料注入建筑结构的裂缝中，使灌浆材料在裂缝中固化，达到填充裂缝和止水的目的。
对于贯通龟裂，可以使用密封狭缝、埋设管、灌浆液藻类到达龟裂的前端区域，因此不能消除由前端区域形成的应力集中区域。
因此，处理过程中应充分考虑各种因素，提高灌浆填充率。
考虑到对混凝土建筑物气温的“滞后效果”，灌浆处理一般在混凝土本体的温度低的地方进行比较有效。
2 .灌浆法
灌浆是一种新型化学灌浆堵塞技术，采用双组分灌浆。
灌浆以水溶液的形式注入岩层。
泥浆粘度低，渗透性好，可开0.1毫米以下裂缝。
该方法用灌浆封堵外水，解决污水池伸缩缝渗漏问题。
以上是污水池伸缩缝防水堵漏的全部内容，了解更多污水池伸缩缝堵漏信息关注我们。
