红外线的成像原理
红外相机的工作原理
红外相机的工作原理
红外相机基于红外光的辐射和反射原理进行工作。
其工作原理如下：
1. 红外光辐射：一般物体都会辐射出红外光，其辐射强度和物体的温度有关。
不同温度的物体辐射不同强度和频率的红外光。
红外相机通过感应器来捕捉并记录物体发出的红外光。
2. 红外光反射：当物体被红外光照射后，部分红外光会被反射回来。
反射的红外光强度和物体的表面特性、形状、温度等因素有关。
红外相机可以通过捕捉这部分反射的红外光来获取物体的信息。
3. 红外传感器：红外相机使用特殊的红外传感器，如红外电荷耦合器件（IRCCD）或红外焦平面阵列（IRFPA），来接收和转换红外光信号。
这些传感器通常由多个小的红外光敏元件（像素）组成，每个像素可以测量红外光的强度和频率。
4. 图像处理：红外相机将传感器捕获到的红外光信号转换成数字信号，并通过图像处理算法进行分析和优化。
这些算法可以对红外图像进行增强、滤波、去噪等处理，以提高图像的质量和细节。
5. 图像显示和分析：处理后的红外图像可以通过显示屏或其他设备进行实时显示。
同时，红外相机还可以进行图像分析，如目标检测、测温、图像识别等，以满足不同应用需求。
总之，红外相机利用红外光的辐射和反射原理，通过红外传感器捕捉和处理红外光信号，最终获得具有红外特征的图像。
这些图像可以用于热成像、安防监控、夜视、医疗诊断等领域。
远红外线成像仪的成像原理

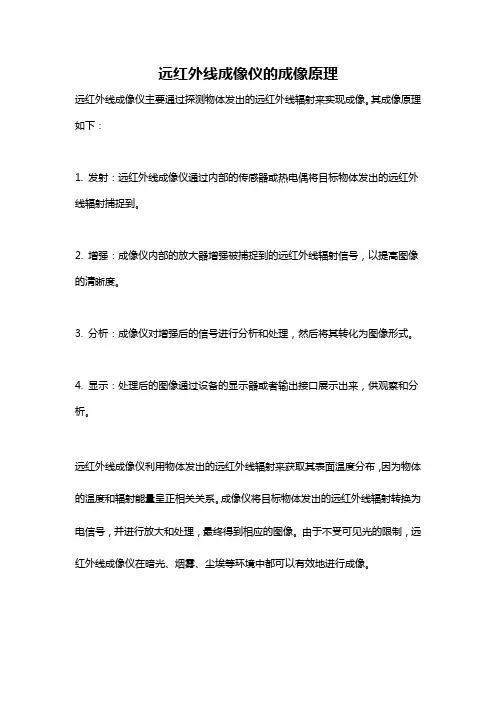

远红外线成像仪的成像原理
远红外线成像仪主要通过探测物体发出的远红外线辐射来实现成像。
其成像原理如下：
1. 发射：远红外线成像仪通过内部的传感器或热电偶将目标物体发出的远红外线辐射捕捉到。
2. 增强：成像仪内部的放大器增强被捕捉到的远红外线辐射信号，以提高图像的清晰度。
3. 分析：成像仪对增强后的信号进行分析和处理，然后将其转化为图像形式。
4. 显示：处理后的图像通过设备的显示器或者输出接口展示出来，供观察和分析。
远红外线成像仪利用物体发出的远红外线辐射来获取其表面温度分布，因为物体的温度和辐射能量呈正相关关系。
成像仪将目标物体发出的远红外线辐射转换为电信号，并进行放大和处理，最终得到相应的图像。
由于不受可见光的限制，远红外线成像仪在暗光、烟雾、尘埃等环境中都可以有效地进行成像。
红外线热成像仪的原理
红外线热成像仪的原理红外线热成像仪是一种非接触式的温度测量仪器，其原理基于物体的红外辐射特性。
红外线热成像仪利用光学系统将物体的红外辐射聚焦到探测器上，然后通过电子系统处理信号，最终在显示器上呈现物体的热图像。
一、红外辐射原理所有物体都会发出红外辐射，这是由于物体内部的微观粒子的振动和运动产生的。
温度越高，物体发出的红外辐射的强度越高。
红外线热成像仪通过测量物体发出的红外辐射强度来推断物体的温度。
二、工作原理红外线热成像仪由光学系统、探测器和电子系统三部分组成。
1.光学系统光学系统的作用是将目标物体的红外辐射聚焦到探测器上。
它通常由透镜或反射镜组成，具有过滤和聚焦的功能。
通过过滤器，光学系统只允许特定波长的红外辐射进入，以减少其他干扰信号的影响。
2.探测器探测器是红外线热成像仪的核心部分，负责接收和测量目标物体的红外辐射。
探测器通常由一系列的热电偶或热电阻组成，能够将红外辐射转换为电信号。
探测器的性能决定了红外线热成像仪的灵敏度和精度。
3.电子系统电子系统负责处理探测器输出的信号，将其转换为可显示的图像。
电子系统通常包括放大器、信号处理器和显示器等组件。
放大器将探测器输出的微弱电信号放大，信号处理器对信号进行进一步处理和修正，最后在显示器上呈现目标物体的热图像。
三、特点及应用红外线热成像仪具有非接触、快速、高精度和高灵敏度等特点，广泛应用于军事、工业、医疗等领域。
在军事领域，红外线热成像仪用于夜视侦查和瞄准目标；在工业领域，红外线热成像仪用于设备故障检测和产品质量检测；在医疗领域，红外线热成像仪用于疾病诊断和治疗监测。
总之，红外线热成像仪是一种基于物体红外辐射特性的温度测量仪器，其工作原理主要包括光学系统、探测器和电子系统三部分。
由于具有非接触、快速、高精度和高灵敏度等特点，红外线热成像仪在军事、工业、医疗等领域得到了广泛应用。
随着技术的不断发展，红外线热成像仪的应用前景将更加广阔。
红外线成像技术的原理和应用
红外线成像技术的原理和应用近年来，随着科技的不断进步，红外线成像技术也随之蓬勃发展。
这一技术在医疗、安防、科学研究等领域都有着非常广泛的应用。
本文将从其原理和应用两个方面对红外线成像技术进行详细介绍。
一、原理首先，我们需要了解什么是红外线。
红外线属于电磁波的一种，其波长长于可见光但短于微波，一般在0.75 ~ 1000微米之间。
红外线辐射普遍存在于我们周围的物体中，因此可以通过红外线成像技术获取物体表面的红外线辐射信息。
红外线成像技术的原理是建立在物体发出的红外线辐射和物体表面温度之间的关系上。
我们知道，物体的温度越高，其表面的红外线辐射就越强。
因此，利用专门的红外线摄像机，就可以将物体表面的红外线辐射图像转换为对应的图像信号，从而实现对物体表面的成像。
红外线成像技术的成像分为两种方式，分别为主动式成像和被动式成像。
主动式成像是指使用主动发射的红外线照射待测物体表面，再利用摄像机获取其表面的反射红外线辐射图像。
被动式成像则是利用待测物体表面自身的红外线辐射，通过摄像机直接获取其表面的红外线辐射图像。
不同的成像方式适用于不同的应用场景，比如在夜视仪中，采用被动式成像就可以做到低照度成像。
二、应用红外线成像技术在军事、医疗、安防、科学研究等多个领域都有广泛的应用。
下面我们将对一些具体的应用场景进行介绍。
1. 消防救援在火场救援中，红外线成像技术可以帮助消防员快速发现火场中的隐蔽火源和人员，提供重要的指导信息。
红外线成像仪在红外线成像图像的基础上进行分析，快速定位火源，缩短救援时间，增加救援成功率。
2. 医疗红外线成像技术在医疗领域中的应用主要是用于疾病诊断。
比如，利用红外线成像仪可以非接触地测量人体表面温度，而人体不同部位的温度差异可以反映出该部位的疾病情况。
红外线成像技术在神经科学、皮肤病学、血管病学等领域也有着广泛的应用。
3. 安防在安防领域中，红外线成像技术往往被用作夜视仪的核心技术。
由于夜间的光线比较暗淡，而人体等物体的热辐射却常常较显著，因此利用红外线成像技术可以获取夜间物体表面的红外线辐射图像，实现夜视效果。
红外线成像原理
红外线成像原理红外线成像是一种利用物体辐射的红外辐射来获取目标信息的技术。
红外线成像技术已经广泛应用于军事、安防、医疗、工业检测等领域。
它能够在夜晚或者低光条件下实现目标的探测和识别，具有很高的实用价值。
红外线成像的原理主要基于物体的热辐射特性。
所有的物体都会向外辐射热能，这种热能的波长范围在红外波段，因此被称为红外辐射。
根据物体的温度不同，其辐射的红外波长也会不同。
利用红外线成像技术，可以通过探测器接收目标的红外辐射，然后将其转换成电信号，最终形成红外图像。
红外线成像技术主要包括红外辐射探测、信号处理和图像显示三个主要部分。
首先是红外辐射探测，它是整个系统的核心部分。
探测器的性能直接影响到成像的清晰度和灵敏度。
目前常用的红外探测器有热电偶探测器、焦平面阵列探测器等。
其次是信号处理部分，它包括信号放大、滤波、数字化等步骤，用于增强图像的对比度和清晰度。
最后是图像显示，通过将信号转换成可见的图像，来实现对目标的观测和识别。
红外线成像技术具有很多优点。
首先，它可以实现夜视功能，对于夜间作战和夜间监控具有重要意义。
其次，它可以穿透一些雾、烟、灰尘等大气干扰，具有较好的透视能力。
另外，红外线成像技术还可以实现对温度分布的测量，用于工业检测和医学诊断。
然而，红外线成像技术也存在一些局限性。
首先，受到红外辐射的波长范围限制，其分辨率不如可见光成像技术高。
其次，受到大气吸收和散射的影响，红外线成像技术在远距离观测上存在一定的局限性。
另外，红外线成像设备的成本较高，对于一些应用场景来说，成本可能是一个制约因素。
总的来说，红外线成像技术以其独特的优势和应用价值，已经成为现代科技领域中不可或缺的一部分。
随着技术的不断进步，相信红外线成像技术在未来会有更广泛的应用和发展。
红外线热成像原理
红外线热成像原理
红外线热成像技术是一种能够显示物体表面温度分布的无损检测方法。
它利用物体自身发出的红外辐射，通过红外摄像机将其转换成可见图像，以显示出物体的温度分布情况。
红外线热成像原理基于物体在不同温度下发出不同波长的红外辐射。
物体的温度越高，辐射的波长越短。
红外摄像机能够探测并记录下这些辐射波长，然后通过特定的量化算法将其转换成灰阶或彩色图像。
红外线热成像技术的图像中，颜色的亮暗表示物体表面的温度差异。
通常情况下，较亮的颜色表示较高的温度，而较暗的颜色则表示较低的温度。
这种以色彩来显示温度分布的方式，有助于人眼直观地理解和分析物体表面的温度情况。
红外线热成像技术广泛应用于工业、医疗、安全和军事等领域。
在工业应用中，可以用于检测设备的热量分布，以及定位可能存在故障的部件。
在医疗领域，可以用于体温监测、炎症诊断等。
在安全和军事领域，可以用于夜视、搜索救援和监测等任务。
总而言之，红外线热成像技术基于物体发出的红外辐射，通过红外摄像机将其转换成可见图像。
这种技术能够准确地显示物体表面的温度分布，为各个领域的应用提供了便利和可靠的工具。
红外成像系统简介
THANKS FOR WATCH时监测
实时红外成像技术能够实现快速的目标物监测，及时发现异常情 况，提高预警和响应速度。
动态跟踪
实时红外成像技术能够实现动态跟踪，对移动目标进行连续监测， 提高跟踪精度和实时性。
促进智能化应用
实时红外成像技术能够与人工智能等技术相结合，实现智能化应 用，提高红外成像系统的应用价值。
性能指标
电源效率、稳定性、可靠性等。
03 红外成像系统的特点
穿透烟雾和灰尘的能力
01
由于红外线波长较长，能够较好 地穿透烟雾和灰尘，因此在火灾 、烟雾等场景中，红外成像系统 能够清晰地观测到目标。
02
在工业领域，红外成像系统也常 用于检测设备运行时的温度异常 ，穿透工厂内的烟尘和气体。
夜间或低光环境下的观测能力
红外成像系统简介
目 录
• 红外成像系统概述 • 红外成像系统的组成 • 红外成像系统的特点 • 红外成像系统的优势与限制 • 红外成像系统的未来发展
01 红外成像系统概述
红外成像系统的定义
红外成像系统是一种能够接收并处理 红外辐射的设备，通过将红外辐射转 换为可见光图像，实现对目标物体的 非接触式检测和识别。
红外成像系统不受光照条件限制，能够在夜间或低光环境下 正常工作，观测目标。
在军事侦察、野生动物研究等领域，红外成像系统是不可或 缺的工具，能够在黑暗中捕捉到目标的热辐射。
对温度变化的敏感性
红外成像系统通过测量目标发射的红外辐射来感知温度变化，因此对温度变化非常 敏感。
在医疗领域，红外成像系统可用于检测人体病变部位的温度异常，如乳腺肿瘤等。
工作原理
基于热电效应或光电效应， 将红外辐射转换为电信号。
性能指标
红外热成像仪的原理
红外热成像仪的原理1.红外热成像技术红外成像技术作为一门新技术，在电力设备运行状态检测中有着无比的优越性。
红外成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断，它具有不停运、不接触、远距离、快速、直观地对设备的热状态进行成像。
由于设备的热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征。
因此采用红外成像技术可以通过对设备热像图的分析来诊断设备的状态及其隐患缺陷。
2.什么是红外热像图一般我们人眼能够感受到的可见光波长为：0.38—0.78微米。
通常我们将比0.78微米长的电磁波，称为红外线。
自然界中，一切物体都会辐射红外线，因此利用探测器测定目标本身和背景之间的红外线差，可以得到不同的红外图像，称为热图像。
同一目标的热图像和可见光图像是不同，它不是人眼所能看到的可见光图像，而是目标表面温度分布图像，或者说，红外热图像是人眼不能直接看到目标的表面温度分布，变成人眼可以看到的代表目标表面温度分布的热图像。
3.红外热像仪的原理热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，热图像的上面的不同颜色代表被测物体的不同温度。
红外热像仪的非接触式测温方式，能够在不影响轧辊工作的同时测量其实时温度，并随时采取降温措施。
红外热像仪的原理4.红外热成像的特点自然界所有温度在绝对零度（-273℃）以上的物体，都会发出红外线，红外线（或称热辐射）是自然界中存在最为广泛的辐射。
大气、烟云等吸收可见光和近红外线，但是对3~5微米和8~14微米的红外线却是透明的。
因此，这两个波段被称为红外线的“大气窗口”。
我们利用这两个窗口，可以在完全无光的夜晚，或是在烟云密布的恶劣环境，能够清晰地观察到前方的情况。
5.在线式红外热像仪采用红外热成像技术，探测目标物体的红外辐射，并通过光电转换、信号处理等手段，将目标物体的温度分布图像转换成视频图像的设备，我们称为红外热像仪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外线的成像原理
‚如果用红外摄影对人体成像，做出体表‘热图’……‛会产生这样的认识：
（1）红外摄影成物体的热图就是它的红外像；
（2）可见光不能使红外线胶片感光，只有红外线能使它感光；
（3）红外线胶片所记录的是目标物体发出的红外线；
（4）普通相机也能使用红外线胶片进行红外摄影。
事实上，这些理解都是错误的。
引起错误认识的根源是没有说明红外摄影所成的红外像与热像仪所成的热图之间的区别，并且对红外线胶片的介绍也不够准确。
下面就这两个问题做一阐述，不妥之处，敬请指正。
一、红外线的发现和分类
1800年，英国物理学家赫歇尔研究单色光的温度时发现：位于红光外，用来对比的温度计的温度要比色光中温度计的温度高，于是称发现一种看不见的“热线”，称为红外线。
红外线位于电磁波谱中的可见光谱段的红端以外，介于可见光与微波之间，波长为0.76～1000μm，不能引起人眼的视觉。
在实际应用中，常将其分为三个波段：近红外线，波长范围为0.76～1.5μm；中红外线，波长范围为1.5～5.6μm；远红外线，波长范围为5.6～1000μm。
它们产生的机理不太一致。
我们知道温度高于绝对零度的物体的分子都在不停地做无规则热运动，并产生热辐射，故自然界中的物
体都能辐射出不同频率的红外线，如相机、红外线胶片自身等。
在常温下，物体辐射出的红外线位于中、远红外线的光谱区，易引起物体分子的共振，有显著的热效应。
因此，又称中、远红外线为热红外。
当物体温度升高到使原子的外层电子发生跃迁时，将会辐射出近红外线，如太阳、红外灯等高温物体的辐射中就含有大量的近红外线。
借助不同波段的红外线的不同物理性质，可制成不同功能的遥感器。
二、不同波段的红外线成像原理和特点
红外遥感是指借助对红外线敏感的探测器，不直接接触物体，来记录物体对红外线的辐射、反射、散射等信息，通过分析，揭示出物体的特征及其变化的科学技术。
红外遥感技术中能获得图像信息的仪器有：使用红外线胶片的照相机，具有红外摄影功能的数码相机，热像仪等。
虽然它们都利用红外线工作，但成像原理和所成的图像的物理意义有很大的区别。
红外摄影通常指利用红外线胶片和数码相机进行的摄影；前者属于光学摄影类，后者属于光电摄影类。
1．光学摄影类
红外胶片是一种能够感应红外线的胶片，有黑白红外胶片和彩色红外胶片两类。
其成像原理与普通胶片相似：曝光时，卤化银发生化学变化，记录景物反射到胶片上电磁波的信息，通过显影、定影等技术获得景物图像。
普通胶片记录的是波长为0.4～0.76μm范围内的可见光；由于红外胶片中加入了红外增感染料，使得它能记录波长在0.4～1.35μm间的可见光和近红外线。
为了获得景物纯粹的红外像，
需要在镜头前加装一个红外滤镜，滤掉可见光，只通过近红外线。
那么，这部分近红外线是不是景物发出的呢？显然，日常摄影中的人体、树木等景物达不到能辐射近红外线的温度，它们的热辐射也不能使胶片形成足够清晰的像，所以应该是景物反射太阳辐射中的近红外线。
故近红外线也称为摄影红外。
红外胶片成的像与普通胶片成的像有较大的差异。
人体、草地对红外线反射较强，它们的黑白红外像就较白；河流、天空对红外线反射较弱，成的黑白红外像就较黑。
由于彩色红外胶片的感光光谱、成色剂和普通彩色胶片的不同，彩色红外相片上的颜色也就不是景物真实颜色的反映，所以又称它为假彩色红外胶片。
例如，健康绿色植物反射近红外线，它的红外像为红色，清澈的河水的红外像是深蓝色。
虽然在肉眼看来病态的植物和健康的植物都为绿色，文件涂改前后的墨迹也没什么区别，但它们对红外线的反射强弱不同，成的红外像就有明显的差异。
因此，它常用于刑侦、国土资源调查、环保等领域。
红外线较强的穿透能力和红外胶片易受热辐射影响的这些特点
决定了在用红外胶片摄影时，对操作有较高的要求。
红外胶片对波长为0.76～0.9μm的近红外线有最佳的感光性能，随着能感应的波长增大，感光药剂受温度的影响越来越显著，感光药剂化学稳定性也随之下降。
例如，感光波长上限为1.1μm的红外胶片能保存三个月，当感光波长上限达到1.35μm时，只能保存8天。
所以无论是保存还是携带都需要冷藏，装卸胶片都需要在暗室或者专用防红外线的暗袋中进行。
由于红外胶片的曝光时间较长，出厂时没有标感光度，需要
根据经验手动调整感光度，且自动相机的红外计数器发出的红外线能使其曝光；所以最好使用手动金属机身的相机。
红外摄影调焦时须注意，有的相机物镜上有红外线聚焦指数，其标记为“R”；若没有此标记，则要先对可见光调焦后，再将镜头前移可见光焦距的1/250左右。
2．光电摄影类
自然界中的一些物质在受到辐射后，会引起它的电化学性质变化。
例如温度升高后，电阻变小，产生电压。
利用它们的这种物理性质可制成光电探测器，遥感仪器的光学系统收集到的辐射能量通过探测器实现光电转换。
根据电磁波和探测器的作用机理不同，分为光子探测器和热电探测器。
光子探测器是利用光敏感材料的光电效应，把一定波长的电磁波信号转化为电信号输出。
如一些具有红外摄影功能的数码相机的光电耦合器（CCD）能响应的波谱为0.4～1.1μm，同样在进行红外摄影时要加装红外滤镜，CCD所感应到的是景物反射太阳辐射中的或者是相机自带的红外灯发出的近红外线。
热电探测器是利用目标辐射的热效应对热敏电阻的电学性质的
影响而工作。
例如热红外成像装置，它是被动地接受目标的热辐射，通过其中光学成像系统聚焦到探测元件上进行光电转换，放大信号，数字化后，经多媒体图像技术处理，在屏幕上以伪色显示出目标的温度场—热红外图像（热图、热像）。
热图像色调的明暗决定于物体表面温度及辐射率。
它反映了目标的红外辐射能量分布情况，但是不能
代表目标的真实形状。
比如飞机升空后，在它原来停放的位置还能获得飞机停放时的热图像。
探测元件工作的波段常为3～5μm和8～14μm，为获得足够的灵敏度，需要对探测器冷却。
第二代热电探测器增加了测温功能的热红外成像装置，又称为热像仪，它在医疗、消防、航空遥感、军事等领域有广泛用途。
综上所述，红外摄影所成的红外像利用了景物反射的近红外线，体现了景物的几何形状；热像仪对人体成的热图，是利用人体自身热辐射获得的表示人体表面温度分布的图像。
是两个不同的概念。
红外胶片中的感光物质是卤化银，可见光也能使它感光。
（。
