《交流调速系统与变频器应用》实训任务书实训项目一汇川变频器操作面板控制一、 实验目的：熟悉汇川变频器操作面板的使用 二、 实验设备：1．汇川 MD280 系列变频器 1 台 2．三相鼠笼异步电动机（120W）1 台 三、 实验步骤： 1．根据下图，正确电动机星型点，正确连接变频器的输入和输出，熟悉操 作面板按键功能。
2．实验台接通电源，变频器恢复出厂设置 FP-01=1。
3．设置电动机参数：4．设置基本运行参数 设置 F0-00=0，F0-01=0。
1《交流调速系统与变频器应用》实训任务书RUN/STOP 启动、停止电机运行；通过 “▽” 、 “ △”键调整数字设定频 率，观察电机运行速度。
5．预设频率和预设频率存储开关 F0-02=3，启动电机，调节设定频率，观 察数码管显示的设定频率。
6．修改加速时间 F0-09 和减速时间 F0-10 参数，观察电机加速过程。
7．减速停车和自由停车。
F4-10=0， 减速停车， 按照 F0-10 的减速时间停车； F4-10=1，自由停车；观察变频器启动电机和停止电机运行时，操作面板频 率显示值。
8．MF.K 键点动功能设置 F7-15=3。
9．电动机运行中，自制表格，记录两组以上的运行参数（变频器输出频率 和变频器输出电压） ，绘制 U/f 直线。
10．修改其它参数并观察效果。
四、思考题： 1、变频器运行过程中，使用上下箭头按键调节时，数码管显示的是变频器2《交流调速系统与变频器应用》实训任务书的设定频率还是输出频率？ 2、列出变频器减速停车时直流制动的相关参数？3《交流调速系统与变频器应用》实训任务书实训项目二汇川变频器多段速度运转实验一、 实验目的：熟悉汇川变频器端子有级调速的使用方法。
二、 实验设备：1．汇川 MD280 系列变频器 1 台。
2．三相鼠笼异步电动机（120W）1 台。
三、 实验步骤： 1．根据下图，正确连接电动机星型点，正确连接变频器的输入和输出，熟悉变 频器端子的功能，连接开关 COM 至变频器端子板的 COM，S1 接 DI1，S2 接 DI2，S3 连接至 DI3，S4 连接至 DI4。
汇川变频器简明调试
汇川变频器简明调试
汇川变频器有很广泛的应用，现将简明调试方法总结一下与大家交流。
第一步初始化
Fp-01=1，自动归零
F0-02=0面板控制
F0-02=1端子控制
第二步设置电机参数
F1-00=0普通电机
F1-00=1变频电机
F01-01=电机额定功率
F01-02=电机额定电压
F01-03=电机额定电流
F01-04=电机额定频率
F01-05=电机额定转速
第三步优化
F0-02=0面板控制，F01-37=2动态测量。
F01-37=1静态测量(与负载分离)。
按下RUN按键，运行指示灯亮起，显示RUNE，大约2分钟后正常。
第四步端子以及接口设置
F0-03=主频率指令输入选择 =6多段指令。
F04-01端子DI2=12多段指令1，
F04-02端子DI3=13多段指令2，
FC-00多段指令频率0
FC-01多段指令频率1
FC-02多段指令频率2
FC-03多段指令频率3
F0-08预置频率
F0-09更改运行方向=1为反向
F0-10最大频率
F0-11上限频率
F05-02故障设置=41
简明设置应用于多档位静压油泵控制。
汇川变频器MD480简易参数设置
F0-01=2
F0-02=1
F0-03=6
F0-17=现场设置 F0-18=现场设置
F0-19=1
F4-00=1 F4-01=2 F4-02=9 F4-03=12 F4-04=13
命令原选择。1为端子控制，选择 后“Local/Remot”灯亮
频率源选择。6为多段速指令
加速时间 减速时间 加减速时间单位。1为0.1S
DI1功能设置 1为正转 DI2功能设置 2为反转 DI3功能设置 3为故障复位 DI4功能设置 4为多段速指令1 DI5功能设置 5为多段速指令2
端子命令方式。0为两线式1，与 F4-00和F4-01配合使用
F4-11=0
F5-02=2 F5-04=1 F5-07=2 F5-10=20 F5-11=0.8
FC-01=+10.0 FC-02=+20.0
注释 恢复出厂设置 电机额定功率 电机额定电压 电机额定电流 电机额定频率 电机额定转速
控制模式选择。2为V/F控制模 式，适用于一拖多，精度要求不
高的场合
故障输出 变频器运行输出 输出电流，要更改J5跳线，默认
是电压 AO1模拟量零偏系数
AO1模拟量增益
速度1，百分之百对应50HZ 速度2，百分之百对应50HZ
பைடு நூலகம்
汇川md380变频器参数设置
汇川md380变频器参数设置【最新版】目录1.汇川 md380 变频器参数设置概述2.LED 操作面板按键了解3.LED 操作面板指示灯了解4.明确参数操作需求5.参数修改方法6.实例：汇川 md380 变频器频率参数设置7.注意事项正文一、汇川 md380 变频器参数设置概述汇川 md380 变频器是一种广泛应用于工业领域的变频器，其参数设置对于电机控制至关重要。
参数设置主要包括 LED 操作面板按键了解、LED 操作面板指示灯了解、明确参数操作需求和参数修改方法等步骤。
二、LED 操作面板按键了解LED 操作面板包括编程键、菜单键、运行键、递增键、确认键、移位键、递减键、多功能选择键、停机/复位键等。
各按键的功能如下：- 编程键：进入/退出参数设置界面- 菜单键：切换参数菜单- 运行键：启动/停止变频器运行- 递增键：增加参数值- 确认键：确认参数设置- 移位键：切换参数位- 递减键：减小参数值- 多功能选择键：切换参数功能- 停机/复位键：停机/复位变频器三、LED 操作面板指示灯了解LED 指示灯包括 RUN 运行指示灯、运行命令指示灯等。
各指示灯的功能如下：- RUN 运行指示灯：显示变频器运行状态- 运行命令指示灯：显示运行命令状态四、明确参数操作需求在进行参数设置前，需要明确以下操作需求：- 控制方式：速度控制、转距控制、PID 控制或其他方式- 最低运行频率：电机运行的最小转速- 输出电流：变频器输出电流大小五、参数修改方法参数修改方法如下：1.按 PRG 键进入参数组2.按 ENT 确认3.按上下键改变参数六、实例：汇川 md380 变频器频率参数设置设置汇川 md380 变频器频率参数，需要进入参数设置界面，找到F0-001 参数，将其设置为需要的频率值。

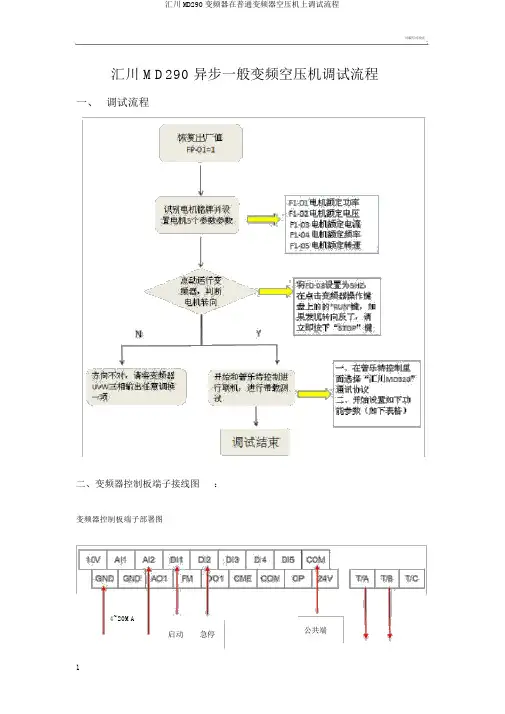

汇川MD290变频器在普通变频器空压机上调试流程
可编写可改正汇川 MD290 异步一般变频空压机调试流程
一、调试流程
二、变频器控制板端子接线图：
变频器控制板端子部署图
4~20MA
公共端
启动急停
可编写可改正
故障常闭输出
RS485通信卡（ 485+/485- 分
三、参数设置以下（普乐特控制器 +MD290变频器）：
功能吗参数设定值参数说明
F0-021端子启动
F0-0334~20MA模拟量输入
（ AI2 ）
【 J9 的跳线要调，以下边的附件所示】
F0-10同步于电机的额定频次最大频次
F0-12同步于电机的额定频次上限频次
F0-1425下限频次
F1-01~F1-05电机的五个基本参数（功率、电压、电流、频次、依据电机铭牌设置转速）
F4-001启动信号
F4-0133急停常闭信号输入
F4-18模拟量最小电压输入F4-19%AI2 最小输入对应设定F4-2010模拟量最大电压输入F4-21100%(假如空压机不需要跑最大频次，能够经过AI2 最大输入对应设定
可编写可改正
这个参数来设置，比如：空压机的最高频次是
50HZ，此刻只要要跑到40HZ，那么设定值就是
40/50=80% )
FD-051标准的MD0DBUS协议
附件：
1、变频器跳线表示图：
J9 的短接帽要调到左侧的两个角
J9 跳线出厂在右侧，在调试时要调到左侧2、变频器键盘操作说明。

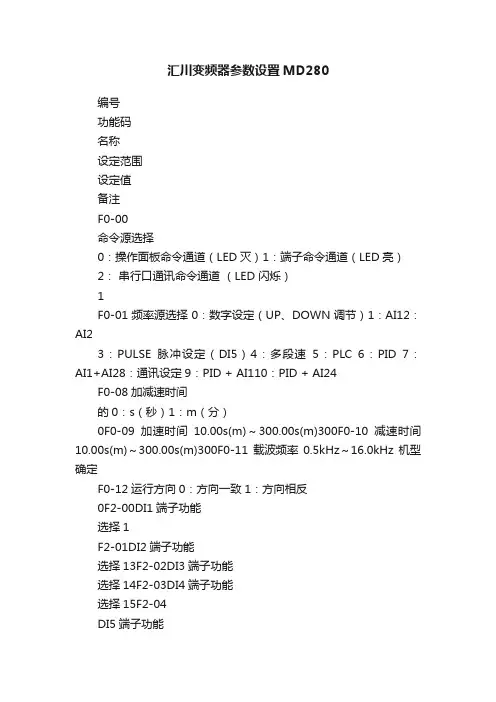

汇川变频器参数设置MD280
汇川变频器参数设置MD280编号功能码名称设定范围设定值备注F0-00命令源选择0：操作面板命令通道（LED灭）1：端子命令通道（LED亮）2：串行口通讯命令通道（LED 闪烁）1F0-01频率源选择0：数字设定（UP、DOWN调节）1：AI12：AI23：PULSE脉冲设定（DI5）4：多段速5：PLC 6：PID 7：AI1+AI28：通讯设定9：PID + AI110：PID + AI24F0-08加减速时间的0：s（秒）1：m（分）0F0-09加速时间10.00s(m)～300.00s(m)300F0-10减速时间10.00s(m)～300.00s(m)300F0-11载波频率0.5kHz～16.0kHz 机型确定F0-12运行方向0：方向一致1：方向相反0F2-00DI1端子功能选择1F2-01DI2端子功能选择13F2-02DI3端子功能选择14F2-03DI4端子功能选择15F2-04DI5端子功能F2-06端子命令方式0：两线式11：两线式22：三线式13：三线式20F3-02DO1输出选择4F3-03DO2输出选择1F3-06AO零偏系数-100.0%～100.0%0.0%F3-07AO增益-10.00～10.00 1.00F4-00启动方式0：直接启动1：转速跟踪启动1F4-01转速跟踪方式0：从停机频率开始1：从零速开始2：从最大频率开始0F4-10停机方式0：减速停机1：自由停机0F4-15制动使用率0%～100%100%汇川变频器（MD280)1：正转运行（FWD）2：反转运行（REV）9：故障复位（RESET）13：多段速端子114：多段速端子215：多段速端子3 1：变频器运行中4：频率到达F5-09反转控制0：允许反转1：禁止反转F5-17频率到达检出0.0%～100.0% 1.0%F8-01多段速0-100.0%～100.0%（上限频率F0-05）50.0%F8-02多段速1-100.0%～100.0%（上限频率F0-05）100.0%F8-03多段速2-100.0%～100.0%（上限频率F0-05）F8-04多段速3-100.0%～100.0%（上限频率F0-05）12.0%F8-05多段速4-100.0%～100.0%（上限频率F0-05）F8-06多段速5-100.0%～100.0%（上限频率F0-05）F8-07多段速6-100.0%～100.0%（上限频率F0-05）F8-08多段速7-100.0%～100.0%（上限频率F0-05）FB-04过压失速保护120%～150%150%FB-06过流失速保护100%～200%200%FP-00用户密码0～655350FP-01参数初始化0：无操作1：恢复出厂值2：清除记录信息F0.001F0.014F0.09300F0.10300F2.001F2.0113F2.0214F2.039F8.0250F8.03100FB.04150FB.06200汇川290制动单元75KW与380/500基本相同F0-00 2 风机，水泵类F0.01 2 V/F（MD380）F0-02 1 0操作面板，1端子命令F0-03 6 0面板给定，6多段速F0-08 0预置频率F0-17 300 加速时间F0-18 300 减速时间F3-18 过流失速动作电流汇川MD280两段速设置F3-23 0 过压失速禁止F4-00 1F4-01 12F4-02 13F4-03 14F4-04 9F5-04 4 DO1F6-00 1 速度跟踪启动F8-13 1防止反转F8-21 1频率到达检出宽度F9-02 100 电机过载系数F9-08 680 制动单元动作起始电压FC01 50 FC02 100FC03 80FC04 12。
汇川变频器320安装步骤及参数设置
汇川变频器320安装步骤及参数设置
拉丝机专用变频器
汇川变频器320安装步骤及参数设置
1.按PRG:进入F1,设置电动机的额定电流和转数.根据电动机铭牌上的设置.
2.按FP-01再按ENTER设置PF为PF-2<就是恢复厂家设置>
3.设置加减速F-0-17：为40-60s之间和F-0-18为40-60s之间
4.自动调谐。F1-11然后按ENTER输入02按RUN.可以重复操作0-03=2
F0-10=60
F0-12=60
F0-17=50
F0-18=50
F4-00=1
F5-02=19控制方式频率源最大频率最高频率加速时间减速时间正传运行故障输出
汇川5.5KW变频器带55KW自冷电机试验参数设置
0~10Hz
FE-06
转矩电流限制
30
FE-03
控制方式
1
矢量控制
FE-13
个位为单向转矩限定参数
0
个位为1时，只能单方向转动
注意：
1.变频器的电压等级为380V，再给变频器供电前一定要线检查电源电压是否为380V。
2.变频器功率为5.5KW，额定电流为14A，所以电机的功率设置也应该小于5.5KW，同时电流也应该小于14A。比如：55KW电机，额定电流为56A，额定电压为660V。先将电流缩小到5A，缩小11倍，而电机的电压（变频器输出电压）大约为380V，缩小了1.414倍，所以功率变为55/（11x1.4）=3.5KW，所以电机的功率要近似设置为4KW。
汇川5.5KW变频器带55KW自冷电机试验参数设置
参数
功能
设置值
备注
电机参数
F1-00
电机额定功率
4
F1-01
电机额定电压
380V
F1-02
电机额定电流
5A
F1-03
电机额定频率
10学习
限定参数
F0-06
频率上限
10Hz
主要防止转速太快、电流太大等现象
F0-03
操作盘给定频率
