01实验一 常用仪器仪表的使用练习
实验1指导书 常用仪器仪表的使用
实验1指导书常用仪器仪表的使用预习内容阅读《电工电子实验教程》第2章中数字万用表、直流稳压电源、函数信号发生器和数字存储示波器的使用介绍，了解各仪器面板旋钮和开关的作用，预习本实验的内容，手写预习报告。
一、试验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。
二、实验设备数字万用表、直流稳压电源、双踪示波器、函数信号发生器。
三、实验内容1．数字万用表和稳压电源的使用1）测量电阻把万用表拨到电阻测量位置并按表1-1的要求设定万用表的档位。
测试1KΩ、10KΩ和100KΩ电阻的阻值。
把测量数据填入表1-1并计算出测量误差。
表1-1把万用表拨到直流电压测量位置并按表1-2的要求设定万用表的档位。
接通直流稳压电源并按表1-2的要求调节输出电压，然后接入万用表（极性不能接反，否则显示“－”；档位不能放错，否则显示“1”），测量输出电压，填入表1-2并计算出测量误差。
表1-22．示波器的使用（1）示波器初始设置按下示波器电源开关。
如示波器界面文字不是中文，按UTILITY（功能）键，在显示菜单中调整Language项为中文（简）。
将示波器CH1通道的探头上的衰减开关拨到×1位置。
将CH1通道探头连接到示波器右下角的校准信号（～5V@1kHz）端子.按AUTOSET（自动设置）键，观测波形并记录信号参数，填入表1-3。
（2）体会垂直控制部分的作用按CH1 MENU（CH1菜单）键，在显示菜单中，分别设定耦合方式、带宽限制、垂直灵敏度调节、探头衰减和反相等选项，观察波形及界面变化，测试并填写表1-4。
注意：计算电平值时必须计入探头的衰减量；如波形不稳定，调节触发部分的LEVEL（电平）旋钮（下同）。
表1-4调节垂直POSITION（垂直位置）旋钮和VOLTS/DIV（伏/格）旋钮，观察波形及界面变化。
按MA TH MENU（数学计算菜单）键，选择运算类型，观察波形变化。
注意：再按一次MA TH MENU键可关闭数学计算功能。

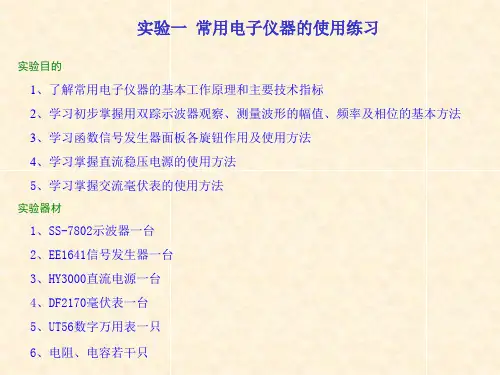

常用电子仪器的使用练习
o
t
o ux
Tx=7/8Ty t
t 图1-3Tx=7/8Ty时电子运动轨迹
CH1输
AC
入
探极
DC
CH2输
AC
入
探极
DC
衰减器
倒相放大 器
前置放大 器
通道转换 器
EXT CH1 VERT
CH2 LINE
内触发放大 去X通道 器 Y
延迟
级
输出放大
器
X
X
Y
衰减器
倒相放大 器
前置放大 器
图1-4 Y轴偏转系统基本组成方框图
实验原理 １、SS-7802双踪示波器
（1）波形显示原理及同步概念
uy 1
2
4
o
t
3
Ty
图1-1 Tx=Ty时电子运动轨迹
1
2
4
o
3
ux Tx
t
uy 1
5
1
5
2
46 8
0
t
3
7
Ty
图1-2 Tx=2Ty时电子运动轨迹
2
4
0
3
68 7
ux Tx=2Ty
t
• 波形显示原理Tx=7/8Ty uy
o Ty Tx
F：HOLD OFF 释抑时间调整显示光标 工作选择 电视场工作方式
A Δt=20mS Δt>1mS 1/Δt= 1KHz 1/Δt> 1KHz 代表光标之间测水平量为时间及频率、
ΔV1=50mV ΔV1>50mV ΔV2= 100mV ΔV2> 100mV 测垂直量为通道1电压与通道2电压
1：
20mV 直流耦合
实验一：常用电子仪器仪表的使用
实验一常用电子仪器仪表的使用练习
一、实验目的
1. 使学生掌握XC4320A双踪示波器，XST—6B模拟、数字实验装置和XSD—1实验多用数字毫伏表，面板各旋钮的作用及正确的使用方法。
2. 掌握使用示波器观察波形、测量被测信号周期、频率和幅值
的方表—1 常用仪器仪表的使用
法。
二、实验使用仪器仪表
1. XC4320A双踪示波器一台
2. XST—6B模拟、数字实验装置一台
3. XSD—1实验多用数字毫伏表一台
4. 500型万用表一块
5. 连接线若干
三、实验内容
1. 仪器的连接见（图—1）注意：三个仪器的公共端要连接在一
起。
2. 开启XST—6B模拟、数字实验装置、XSD—1实验多用数字
毫伏表和XC4320A双踪示波器的电源开关。
按下函数信号发生器的正弦信号输出按扭和XST—6B模拟、数字实验装置的数字频率计置于“内显”，调节函数信号源的输出细调和频率调节开关是函数信号源所产生的正弦信号和频率（用数字毫伏表监测正弦信号的数值）分别以表一所示，使示波器显示2~3周期稳定、清晰、亮度适中的正弦波形并分别用示波器的扫描速度开关（t/div）和Y轴灵敏度开关（v/div）计算其频率和幅值。
与频率计和毫伏表所指示的值进行比较，分析产生误差的原因。
五、实验总结
1. 理各项实验记录填写表一。
2.用示波器观察波形时，要达到如下要求，应调节那些旋钮？
（1）波形清晰；（2）亮度适中；（3）波形稳定；（4）移动波形位置；（5）改变波形的个数；（6）改变波形的高度；
3. 认真填写实验报告。
实验一常用电子仪器使用练习及常用元件
实验一常用电子仪器使用练习及常用元件的识别与测试一、实验目的1. 初步掌握常用电子仪器的基本功能并学习其正确使用方法；2. 初步掌握常用元、器件的识别与简单测试方法。
二、仪器设备1. CS-4125示波器2. YB1620P信号发生器3. 数字万用表4. 指针万用表5. NY4520晶体管毫伏表6. DH1718D-4直流稳压流电源三、预习要求阅读附录1、4四、实验内容1. 电阻、电容元件的识别和检查。
根据附录I、IV，识别所给电阻、电容元件，并用万用表检查元件的好坏。
2. 半导体二极管、三极管的识别与简单测试。
根据附录I，用万用表判别普通二极管的阴、阳极并做简单测试；识别及测试三极管的类型，e、b、c管脚，β值及好坏。
3. 用稳压电源上的电压表分别测量稳压电源I、II、III路的输出，使各路的输出依次为2V，9V，15V，25V；再用数字万用表直流档测量其值。
4. 使低频信号发生器依次输出：1）100Hz，100mV2）1000Hz，20mV3）300Hz，1V4）150kHz，20mV（1）用双路晶体管毫伏表的一路测量信号发生器的输出。
（2）分别将以上信号送入示波器的CH1和CH2通道，观察其波形，并测量其幅值（将该幅度换算成有效值并与上面所测数据相比较）。
（3）用手触摸示波器的输入探头（探头选择X1位置），会出现什么波形？（4）选双路毫伏表某一路，将量程拨至1V以下，并将表笔开路，会出现什么现象？五、实验报告1. 对本实验中所使用仪器的主要用途、使用范围及条件、使用注意事项进行总结。
2. 当示波器和毫伏表开路时为什么会出现所观察到的现象。
实验二单级放大电路一、实验目的1. 掌握放大电路静态工作点的调试方法及其对放大电路性能的影响。
2. 测量放大电路Q点，A V，R i，R o。
3. 学习放大电路的动态性能。
二、实验仪器1. CS-4125 示波器2. YB1620P 信号发生器3. 数字万用表4. NY4520 晶体管毫伏表三、实验原理我们测量静态工作点是为了了解静态工作点选的是否合理。
常用电子仪器使用练习
常用电子仪器使用练习1. 引言电子仪器在现代科学研究、工程技术以及日常生活中起着重要的作用。
了解和熟练使用常用的电子仪器已经成为科技工作者和工程师的基本技能之一。
本文将介绍几种常用的电子仪器，并提供一些使用练习，帮助读者加深对这些仪器的理解和掌握。
2. 万用表2.1 仪器简介万用表是一种常见的测量电流、电压和电阻的仪器。
它通常由一个数字显示屏、旋钮等组成。
万用表可以用来测量直流和交流电流、电压，以及各种电子器件的电阻值。
2.2 使用练习练习1：测量电池电压1.仔细阅读万用表的使用说明书，了解如何选择测量范围和如何使用探头。
2.将万用表开关设置为电压测量模式。
3.将红色探头连接到电池正极，黑色探头连接到电池负极。
4.读取万用表显示的电压值。
练习2：测量电阻值1.将万用表开关设置为电阻测量模式。
2.将待测电子器件的引线与探头连接。
3.读取万用表显示的电阻值。
3. 示波器3.1 仪器简介示波器是一种用来显示电信号波形的仪器。
它可以显示电压随时间变化的图形，并可以帮助我们观察和分析电路中的各种信号。
3.2 使用练习练习1：观察正弦波信号1.连接示波器探头到电路的输出端口。
2.打开示波器，调整垂直和水平控制旋钮，使得波形在屏幕上显示清晰。
3.观察示波器屏幕上显示的波形，尝试调整示波器的垂直和水平缩放，观察波形的变化。
练习2：观察方波信号1.将示波器探头连接到方波信号的输出端口。
2.调整垂直和水平控制旋钮，使方波信号在示波器屏幕上显示完整。
3.观察示波器显示的方波信号，并尝试调整垂直和水平缩放，观察波形的变化。
4. 功率计4.1 仪器简介功率计是一种用来测量电路功率消耗的仪器。
它可以测量电路中的电流和电压，并计算功率值。
功率计在电路设计、能耗分析等领域起着重要的作用。
4.2 使用练习练习：测量电路功率1.连接功率计的输入端口到待测电路的电压和电流输出端口。
2.打开功率计，选择正确的电流和电压测量范围。
3.读取功率计显示的功率值。
电工电路实验：常用电子仪器的使用练习
电工电路实验：常用电子仪器的使用练习一、实验目的1.了解示波器的基本测量原理，掌握示波器各主要开关和旋钮的使用方法。
2.掌握用示波器测量电压和周期的方法。
3.学习信号发生器和交流毫伏表的使用。
二、预习要求1.阅读附录C中DS1000型数字示波器简介。
了解面板主要旋钮的位置和功能以及示波器测量交、直流电压幅值、频率、相位的方法。
2.阅读附录B中DG-3-04型信号源的使用方法。
3.弄清楚正弦信号的峰值电压、峰-峰值电压、有效值电压等概念的含义，以及它们之间的换算关系。
三、实验原理示波器是现代测量中常用的电子仪器之一，它能直接测量正弦信号的幅度和周期（或频率）。
双踪示波器能同时显示两个信号的波形，并进行比较测量。
1.数字示波器的使用要点（1）打开示波器电源，示波器CH1/CH2通过测试线与信号源相连，按下“AUTO”按钮，使示波器正确显示信号波形。
（2）按下“Measure”按钮，测量信号电压大小时，选择一旁的“电压测量”菜单，通过多功能按钮的“最大值”“最小值”“峰-峰值”或“均方根值”等菜单进行选择。
通过屏幕下方的数据直接读出信号的电压值。
（3）测量信号的周期或频率时，通过多功能按钮选择“周期”或“频率”等菜单进行选择。
通过屏幕下方的数据直接读出信号的周期或频率。
（4）数字示波器屏幕左下角显示的数据即“V/div”，右下角显示的数据即“s/div”。
2.模拟示波器的使用要点（1）将示波器调出一条水平扫描线，确定示波器处于正常工作状态。
打开示波器查看有无一条水平扫描线，若有则说明示波器已处于正常工作状态，可以进行测量。
若没有出现一条水平扫描线，可将示波器“AC，GND，DC”旋钮打在GND位置上，调节“辉度”旋钮、“聚焦”旋钮，若没有出现一条水平扫描线，可调节垂直和水平位移旋钮，直至出现一条水平扫描线为止。
（2）稳定显示信号的波形。
确定触发源所选的通道与正在测量的通道一致，然后调节“触发电平”调节旋钮，直至所显示的波形稳定为止，便于进行下面的测量。
实验一常用电工仪表的使用及
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中，我们了解了安全操作规范，但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性，防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中，我发现自己对电工仪 表的操作还不够熟练，需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范，但 在实际操作中仍需加强安全意识，确 保操作安全。
理论知识掌握不扎实
在实验过程中，我发现自己对电工仪 表的理论知识掌握不够扎实，需要加 强理论学习，深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等， 可以直接读取测量结果。
如万用表，通过比较已 知量与未知量来得出测
量结果。
如示波器，能够记录并 显示电信号的变化过程。
如数字万用表，能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表，其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时，应先选择合 适的量程，然后将钳口夹住待测 导线，再调整档位开关至合适位 置，最后读取数值并记录。
常用电工测量仪表的使用实验
实验一常用电工测量仪表的使用实验目的：掌握机械式万用表、数字式万用表、钳形电流表和摇表的使用方法。
实验原理：各种仪表的工作原理。
实验器材：机械式万用表、数字式万用表、钳形电流表和摇表第一部分：万用表的使用方法万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
选择开关：万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程。
一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。
每个测量项目又划分为几个不同的量程以供选择。
表笔和表笔插孔：表笔分为红、黑二只。
使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
一、36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。
二、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。
三、直流电压测量，先将量程开关转至相应的DCV量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。
四、交流电压测量，先将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。
五、直流电流测量，先将量程开关转至相应的DCA档位上，然后将仪表串入被测电路上。
六、交流电流测量，先将量程开关转至相应的ACA档位上，然后将仪表串入被测电路上。
七、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。
八、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表四
被测电阻R2 标称值
五、分析与思考
1.一只色环电阻的色环按顺序为棕黑黑棕棕，则其 标称值为多少？误差为多少？
2.一只110V，8W的指示灯，现在要接在380V的电源 上，问要串联多大阻值的电阻器？该电阻器应选用 多大功率？
END
兰州交通大学 国家级电工电子实验教学示范中心
三、实验原理
常用元器件的识别——电容
独石电容 电解电容 • 作用：电容器是储存电场能的元件。在电路中起耦合、滤波、振 荡、隔直、旁路等作用。基本单位是法拉 F,常用单位有微法μF、 瓷片电容 皮法pF。 • 类别：按所用电介质可分为三类：有机介质电容器包括纸介电容、 金属化纸介电容、有机薄膜电容、涤纶电容。无机介质电容器包 括瓷介电容、独石电容、云母电容。电解电容器包括铝电解、钽 电解、铌电解电容器等。气体介质电容器如空气电容器。 • 表示法：有文字表示和三位数码表示。文字表示是直接将参数标 在电容体上。 • 耐压：是指规定工作温度范围内电容器两端长时间承受最大直流 电压,其数值有6.3V、10V、16V、25V、40V、63V、100V、 160V、250V、300V、450V、630V、1000V。使用中,额定耐压 值应大于实际承受电压值的1.5~2倍。以防电容被击穿。 • 可变电容：指通过改变两极间相对位置来改变容量的电容.常用在 接收机的调谐回路中选台或振荡回路中改变频率,有单联、双联两 种。 可变电容 • 贴片电容 微调电容：也称半可变电容，有瓷介微调和拉线电容两种。
二、实验器材及仪器
1.THETDT-1型电工电子实验装置 2.直流稳压电源，直流电压表，直流毫安表， 电阻
3.导线若干
三、实验原理
常用元器件的识别——电阻
• 作用：电阻器在电路中主要起分压，限流，负载等作用，基 色 本单位是欧姆(Ω),常用单位还有千欧 ( kΩ ) , 兆欧 (M Ω )。 贴 环 • 类别：按照制造电阻所用的材料划分 ,有金属膜电阻,金属膜 片 电 电 阻 氧化电阻,绕线电阻,精密合金电阻 ,玻璃釉电阻等。 阻 • 表示法：有文字和色环两种表示方法，文字表示是将电阻的 参数直接标在电阻体上，色环标称是近几年来因适应电子自 动化装配而广泛采用的。 • 功率：额定功率指允许在电阻器上长期负载的最大功率。在 可 变 使用中选用电阻的额定功率应大于其实际功率的 1.5~2倍,以 热 敏 电 留有余量. 电 阻 阻 • 可变电阻：又称电位器,用于可变衰减,分压调节等场合. • 敏感电阻：常有热敏、压敏、光敏、磁敏等,它是非线性元 件,能将其他物理量转化为电量,常用于自动控制电路的检测 元件.
三、实验原理
常用元器件的识别——电感 • 电感器是一种储存磁场能的元件,可用于滤波、振荡、 耦合、磁电转换、阻抗匹配、高压发生等场合。基 本单位是亨利H,常用单位有毫亨(mH)、 微亨(μH)。 • 电感器有自感、互感之分：自感包括高频阻流圈、 低频阻流圈、例如日光灯镇流器。互感包括电源变 压器、各种信号传输变压器等。 • 在电子线路中，电感线圈对交流有限流作用，它与 电阻器或电容器能组成高通或低通滤波器、移相电 路及谐振电路等；变压器可以进行交流耦合、变压、 变流和阻抗变换等
电路分析实验课程教学课件
实验一 常用仪器仪表使用练习
国家级电工电子实验教学示范中心
纲要
一、实验目的 二、实验器材及仪器 三、实验原理 四、实验内容与步骤
五、分析与思考
一、实验目的
1.掌握常用元器件的识别及测量方法；
2.熟悉THETDT-1型电工电子实验装置； 3.掌握用伏安法测量电阻的方法，并进行误 差计算 。
三、实验原理
常用仪器仪表的识别——VP-5220D双踪示波器
频率响应范围为0～20MHz
三、实验原理
THETDT-1型电工电子实验装置
三、实验原理
THETDT-1型电工电子实验装置
三、实验原理
THETDT-1型电工电子实验装置
电压表的使用： 切记要在连好电源线后，记得开启电源开关，这样电压表 1、按动功能键直到表头显示U停止 2、按下确认键 才能工作。 3、出现问题时可以先按下复位键，接着再进行功能选择
三、实验原理
THETDT-1型电工电子实验装置
档位打到哪一档表示电流源最大输出 1、输入电路的电流源要以电流表的读数为准 开启电源开关前，将输出调节逆时钟调至最左端使输出为零。连线 电流为档位显示值 2、连线完毕后需开启右边的电源开关才可以使电流源正常工作 完毕后，开启电源，顺时钟调节输出调节至需要的电流值为止。
表二 电流源读数 电流表读数 5mA 25mA
四、实验内容及步骤
3.伏安法测量电阻的阻值
限流电 阻=1KΩ 直流毫 安表
R1
待测电阻 直流电 压表源自umAR2
V
电源电压（V）
2.5v
5v
7.5v
表三
UR2(V) 电流(mA) R2计算值(Ω) R21= R22= 平均电阻 R=(R21+R22+R23)/3 R23= 误差率= (|R-R2|/R2)*100%
三、实验原理
THETDT-1型电工电子实验装置
指示切换键弹起来显示的是A路 电压，按下去显示B路电压
1、输入电路的电压源要以电压表的读数为准 开启电源开关前，将输出调节逆时钟调至最左端使输出为零。 2、连线完毕后需开启电源开关才可以使直流电压源与直流电压表 连线完毕后，开启电源，顺时钟调节输出调节至需要的电压值为止。 正常工作
三、实验原理
常用仪器仪表的识别——数字式万用表
1.交流电压档 2.直流电压档 3.交流电流档 4.直流电流档 5.欧姆档 6.蜂鸣器档 7.测量三极管的β 值及电容的容值
三、实验原理
常用仪器仪表的识别——晶体管毫伏表
表盘 电源开关
机械调零 量程选择
被测信号输入
电源指示灯
三、实验原理
常用仪器仪表的识别——函数信号发生器
三、实验原理
THETDT-1型电工电子实验装置
四、实验内容及步骤
1.调节直流电压源的输出调节旋钮使输出显示分别为5V和25V， 并用直流电压表进行测量，比较直流电压源的输出显示与直 流电压表测量显示值之间的差别。
表一 电压源读数 电压表读数 5v 25v
2.调节直流电流源的输出调节旋钮使输出显示分别为5mA和 25mA，并用直流毫安表进行测量，比较直流电流源的输出显示 与直流毫安表测量显示值之间的差别。
