列车运行控制系统实验二_实验报告
列车运行控制CTCS-2级列控系统行车许可使用实验报告学院：电子信息工程学院班级：自动化1301成员：目录1 实验目标 (3)1.1 实验整体目标 (3)1.2 实验具体目标 (3)1.2.1 正线接车 (3)1.2.2 18号以下道岔接车 (3)1.2.3 18号以上道岔接车 (4)1.2.4 侧线引导接车 (4)2 实验过程 (5)2.1 原理分析 (5)2.1.1 CTCS-2级列控系统行车许可生成原理 (5)2.1.2 车载设备超速防护功能工作原理 (5)2.2 仿真环境 (6)2.3 程序编写 (7)2.3.1 程序分析 (7)2.3.2 程序框图 (7)2.3.3 程序代码 (8)3 实验结果分析 (9)4 实验总结 (12)附 ATPprotecting()源代码 (13)1实验目标1.1 实验整体目标理解CTCS-2级列车运行控制系统地面设备工作原理及车载设备MA的使用原理；掌握列控系统车载设备基本工作原理；初步具备解决列控系统实际工程问题的能力。
学会使用excel仿真环境对列车运行状况进行模拟和分析，初步了解VB编程，并能通过程序对列车运行进行超速防护。
1.2 实验具体目标1.2.1 正线接车排列正线接车进路，终点为出站信号机，覆盖正线股道，列车即将进入正线，停在出站信号机之前。
其轨道电路码序及模式曲线如下图：1.2.2 18号以下道岔接车排列侧线接车进路，且接车进路上最小道岔为18号以下道岔时，覆盖侧线股道，列车即将进入侧线，终点为出站信号机。
当列车行至接近区段时，显示UU码，列车通过码序得知即将进入侧线，并且道岔要求限速为40km/h，以此为目标速度控制列车运行，并且在通过道岔后，根据实际进路长度计算至进路终点的限速曲线，控制列车运行。
其轨道电路码序及模式曲线如图：1.2.3 18号以上道岔接车排列侧线接车进路，且接车进路上最小道岔为18号的大号码道岔时，与侧线18号以下道岔接车类似，区别为：接近区段发UUS码，道岔要求限速为80km/h。
其轨道电路码序及模式运行曲线如图：1.2.4 侧线引导接车排列侧线引导接车进路，接近区段发HB码，车载设备进入引导模式，此时限速40km/h，因此车载设备需将允许速度立即设置为模式限速，且维持到通过咽喉区的无码，列车进入股道后，再根据行车许可终点计算模式曲线，控制列车运行。
其轨道电路码序及模式曲线如图：2实验过程2.1 原理分析2.1.1 CTCS-2级列控系统行车许可生成原理CTCS-2级列控系统是基于轨道电路和应答器传输列车行车许可信息，采用目标距离模式曲线监控列车安全运行的列控系统。
CTCS-2级列控系统地面设备中，轨道电路通过发送18个低频信息，连续向车载设备发送列车前方空闲闭塞分区数量信息以及列车接近的车站信号机开放经道岔侧向位置进路信息。
应答器进行闭塞分区长度信息和限速信息的传输。
当列控车载设备接收到地面设备信息后，对列车许可相关信息综合使用，生成目标—距离模式曲线控制所需要的信息。
2.1.2车载设备超速防护功能工作原理车载设备基本工作流程如下图所示：其中，超速防护功能部分可进行具体展开，基本工作流程如下：2.2 仿真环境本实验的仿真在excel中完成，为了简化起见，将列车运行的线路设定为：该线路共由11个闭塞分区构成，线路上列车只会经过两个应答器组，固定应答器组BG1和进站口的有源应答器组BG2，当列车经过应答器组的时候，会收到它们提供的信息：（BG1：提供固定的各闭塞分区长度和线路限速；BG2：提供列车进路长度和进路处的线路限速）具体仿真环境结构如下图所示：2.3 程序编写2.3.1 程序分析若要实现列控车载设备的超速防护功能，控制程序主要分为以下几部分：测速测距；读取列车当前所在区段的轨道电路码信息；读取应答器信息，获得轨道区段长度信息；生成行车许可，并判断是否需要制动或缓解制动。
其中，前三部分已由现有的仿真环境完成，实验需完成最后生成行车许可部分的程序，即ATPprotection()。
根据车载超速防护功能的原理，可得实现需完成的程序ATPprotection()部分需要各模块提供的闭塞分区长度、线路限速、轨道电路码、当前速度和当前位置的信息输入等信息。
2.3.2 程序框图2.3.3 程序代码（注：由于源代码较长，本部分只对部分代码进行注释说明，源代码请查看附录。
）For i = 0 To 10s = s + Blocks(i)If s > CurrentPos ThenFor j = 0 To iL = L + Blocks(j)NextExit ForEnd IfNext//L为走行距离If TrackSignal = "L5" Then //L5表示收到的码序，其他程序模块类似For k = (i + 1) To (i + 7)TargetDistance = TargetDistance + Blocks(k)NextTargetDistance = TargetDistance + L – CurrentPos //得到目标距离TargetSpeed = 0 //得到目标速度TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) //得到曲线限速If CurrentPos <= LineAllowSpeed(1, 0) ThenIf TrainAllowSpeed > LineAllowSpeed(0, 1) ThenTrainAllowSpeed = LineAllowSpeed(0, 1)End IfElseIf CurrentPos >= LineAllowSpeed(2, 0) ThenIf TrainAllowSpeed > LineAllowSpeed(2, 1) ThenTrainAllowSpeed = LineAllowSpeed(2, 1)End IfElseIf TrainAllowSpeed > LineAllowSpeed(1, 1) ThenTrainAllowSpeed = LineAllowSpeed(1, 1)End IfEnd If//通过比较得到最终限速If CurrentSpeed > TrainAllowSpeed ThenBrakeFlag = TrueElseBrakeFlag = False //判断是否进行制动End Ifp = p + 1student.Cells(p, 1) = CurrentPos //记录数据3实验结果分析测试结果截图测试结果截图测试结果截图测试结果截图4实验总结本次实验过程中，课堂时间充裕，因此对于系统和程序都有了较为深入的了解。
在解决问题，确定整体思路过程中，不仅深入了解了CTCS-2级系统的行车许可原理，也对不同路线接车的码序，不同码序对应的速度更为熟悉。
同时，在编写程序的过程中，我和队友也体会到，问题的解决不仅要有正确清晰的思路，还要注意完善细节，尤其对于程序来说，任何细节的错误都可能导致结果的错误。
此外，本次实验过程中我们也意识到，扎实的理论基础是完成实验的必备条件。
在开展实验前，应先深入完整的学习相关的理论基础知识，就本次实验而言，应先弄清楚实验指导书中的内容，在进行实验，可以达到事半功倍的效果。
附ATPprotecting()源代码Dim p As IntegerPublic Function ATPProtection(Blocks() As Single, LineAllowSpeed() As Single, TrackSignal As String, CurrentSpeed As Single, CurrentPos As Single)'[code here begin]Dim i As IntegerDim k As IntegerDim L As SingleDim s As SingleDim j As IntegerDim TargetDistance As SingleDim TargetSpeed As Singles = 0L = 0TargetDistance = 0For i = 0 To 10s = s + Blocks(i)If s > CurrentPos ThenFor j = 0 To iL = L + Blocks(j)NextExit ForEnd IfNextIf TrackSignal = "L5" ThenFor k = (i + 1) To (i + 7)TargetDistance = TargetDistance + Blocks(k)NextTargetDistance = TargetDistance + L - CurrentPosTargetSpeed = 0TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed)ElseIf TrackSignal = "L4" ThenFor k = (i + 1) To (i + 6)TargetDistance = TargetDistance + Blocks(k)NextTargetDistance = TargetDistance + L - CurrentPosTargetSpeed = 0TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed)ElseIf TrackSignal = "L3" ThenFor k = (i + 1) To (i + 5)TargetDistance = TargetDistance + Blocks(k)NextTargetDistance = TargetDistance + L - CurrentPos TargetSpeed = 0TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "L2" ThenFor k = (i + 1) To (i + 4)TargetDistance = TargetDistance + Blocks(k)NextTargetDistance = TargetDistance + L - CurrentPos TargetSpeed = 0TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "L" ThenFor k = (i + 1) To (i + 3)TargetDistance = TargetDistance + Blocks(k)NextTargetDistance = TargetDistance + L - CurrentPos TargetSpeed = 0TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "LU" ThenFor k = (i + 1) To (i + 2)TargetDistance = TargetDistance + Blocks(k)NextTargetDistance = TargetDistance + L - CurrentPos TargetSpeed = 0TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "U" Thenk = i + 1TargetDistance = TargetDistance + Blocks(k)TargetDistance = TargetDistance + L - CurrentPosTargetSpeed = 0TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "U2" ThenTargetDistance = L + Blocks(9) - CurrentPosTargetSpeed = 45TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "UU" ThenTargetDistance = L - CurrentPosTargetSpeed = 45TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "U2S" ThenTargetDistance = L + Blocks(9) - CurrentPosTargetSpeed = 80TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "UUS" ThenTargetDistance = L - CurrentPosTargetSpeed = 80TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) ElseIf TrackSignal = "HB" ThenTrainAllowSpeed = 40ElseIf TrackSignal = "B" ThenTrainAllowSpeed = 40ElseIf TrackSignal = "HU" ThenTargetDistance = L - CurrentPosTargetSpeed = 0TrainAllowSpeed = ff.CalcLimit(TargetDistance, TargetSpeed) End IfIf CurrentPos <= LineAllowSpeed(1, 0) ThenIf TrainAllowSpeed > LineAllowSpeed(0, 1) ThenTrainAllowSpeed = LineAllowSpeed(0, 1)End IfElseIf CurrentPos >= LineAllowSpeed(2, 0) ThenIf TrainAllowSpeed > LineAllowSpeed(2, 1) ThenTrainAllowSpeed = LineAllowSpeed(2, 1)End IfElseIf TrainAllowSpeed > LineAllowSpeed(1, 1) ThenTrainAllowSpeed = LineAllowSpeed(1, 1)End IfEnd IfIf CurrentSpeed > TrainAllowSpeed ThenBrakeFlag = TrueElseBrakeFlag = FalseEnd Ifp = p + 1student.Cells(p, 1) = CurrentPosstudent.Cells(p, 2) = CurrentSpeedstudent.Cells(p, 3) = TrainAllowSpeedstudent.Cells(p, 4) = TrackSignalstudent.Cells(p, 5) = Speed_Limit_Staticstudent.Cells(p, 6) = Speed_Limit_Curvestudent.Cells(p, 7) = BrakeFlag'[code end]End Function。
列车运行控制实验报告
实验一：绘制列车限制速度曲线一、实验内容二、问题分析根据题目要求画出全线的限速示意图如下：速度防护曲线应该是全线各个限制条件共同作用下的最低速度，所以应该分别绘制出400~500米的速度限制曲线，550~700米的速度限制曲线，1450米处停车的速度限制曲线，和全线的限速，最后在每一个距离点处取不同限速曲线速度点的最小值，最终形成的曲线就是速度防护曲线。
首先设计1450m处停车的速度限制曲线，列车在制动过程中，近似做初速度为当前速度，末速度为0的匀减速直线运动，减速度为1.7m/s/s，根据牛顿运动学公式：但是，当车载设备输出制动命令时列牵引切断和力真正达到100% 需要一定时间，称为制动延。
因此，车载设备开始触发制动需经过两个阶段。
第一阶段为空走阶段，列车制动力为0，做持续时间是牵引切断延时的匀速直线运动；第二阶段才为完全制动阶段。
所以实际的目标距离会更短，考虑制动延时后目标距离减少了4*Vm，在保证安全的前提下，Vm取全线限速的最大值，即100km/h。
所以：400m处和550m处的速度限制曲线也用同样的表达式绘制，只需要改变目标距离x和Vt的值。
经过上述分析，得到速度限制曲线的Matlab表达式如下：400米处：v3=(sqrt(2*a*(400-s-s1)+vt_1^2)*3.6) .*(s<=400-s1)550米处：v4=(sqrt(2*a*(550-s-s1)+vt_2^2)*3.6) .*(s<=550-s1)1450米处：v1=sqrt(2*a*(1450-s-s1)+vt^2)*3.6;当列车从低速限速区段驶入高速限速区段时，要保证车尾通过低速限速区段才能解除限速，所以低限速区间的长度应该延长车长70m，Matlab表达式如下：400~500限制速度：90.*(s>400-s1 & s<=500+l)550~700限制速速：45.*(s>550-s1 & s<=700+l)全线限制速度：v2=100.*(s>=60 & s<=1450);使用分段函数绘制出各个限制条件下的速度-距离曲线，再用函数v=min([v1,v2,v3,v4])，得到每个距离点s上对应的最小速度点v。

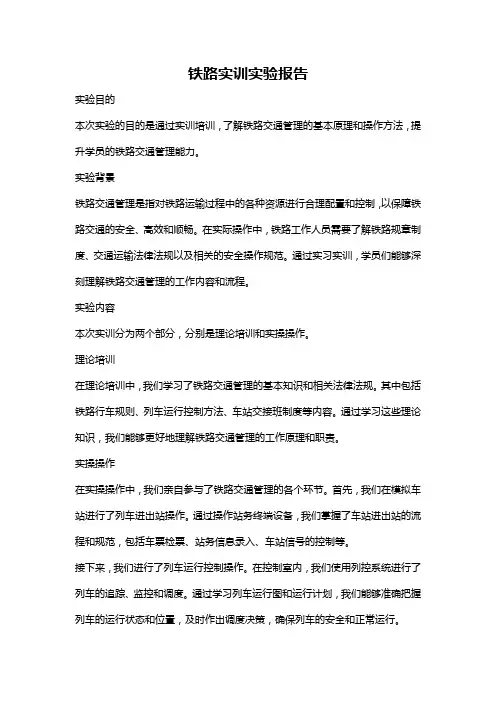

铁路实训实验报告
