水喷雾灭火系统设计规范样本

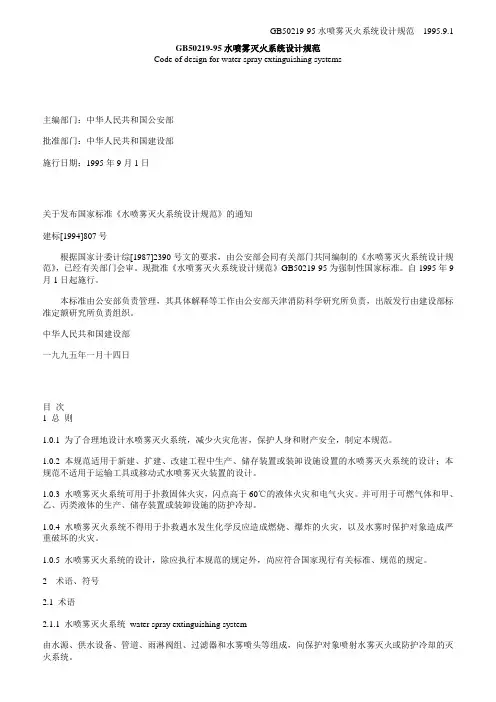

GB_50219_95水喷雾灭火系统设计规范
GB50219-95水喷雾灭火系统设计规范Code of design for water spray extinguishing systems主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：1995年9月1日--------------------------------------------------------------------------------关于发布国家标准《水喷雾灭火系统设计规范》的通知建标[1994]807号根据国家计委计综[1987]2390号文的要求，由公安部会同有关部门共同编制的《水喷雾灭火系统设计规范》，已经有关部门会审。
现批准《水喷雾灭火系统设计规范》GB50219-95为强制性国家标准。
自1995年9月1日起施行。
本标准由公安部负责管理，其具体解释等工作由公安部天津消防科学研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九五年一月十四日--------------------------------------------------------------------------------目次1 总则1.0.1 为了合理地设计水喷雾灭火系统，减少火灾危害，保护人身和财产安全，制定本规范。
1.0.2 本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规范不适用于运输工具或移动式水喷雾灭火装置的设计。
1.0.3 水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。
1.0.4 水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾时保护对象造成严重破坏的火灾。
1.0.5 水喷雾灭火系统的设计，除应执行本规范的规定外，尚应符合国家现行有关标准、规范的规定。
2 术语、符号2.1 术语2.1.1 水喷雾灭火系统water spray extinguishing system由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。
水喷雾灭火系统设计规范
水喷雾灭火系统设计规范1总则1.0.1 为了合理地设计水喷雾灭火系统,减少火灾危害,保护人身和财产安全,制定本规范。
1.0.2 本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规范不适用于运输工具或移动式水喷雾灭火装置的设计。
1.0.3 水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。
1.0.4 水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾对保护对象造成严重破坏的火灾。
1.0.5 水喷雾灭火系统的设计，除应执行本规范的规定外，尚应符合国家现行有关标准、规范的规定。
２术语、符号2.1术语2.1.1 水喷雾灭火系统watersprayextinguishingsystem由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。
2.1.2 传动管transferpipe利用闭式喷头探测火灾，并利用气压或水压的变化传输信号的管道。
2.1.3 响应时间responsetime由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。
2.1.4 水雾喷头spraynozzle在一定水压下，利用离心或撞击原理将水分解成细小水滴的喷头。
2.1.5 水雾喷头的有效射程effectiverangeofspraynozzle水雾喷头水平喷射时，水雾达到的最高点与喷口之间的距离。
2.1.6 水雾锥waterspraycone在水雾喷头有效射程内水雾形成的圆锥体。
2.1.7 雨淋阀组delugevalvesunit由雨淋阀、电磁阀、压力开关、水力警铃、压力表以及配套的通用阀门组成的阀组。
2.2 符号３设计基本参数和喷头布置3.1设计基本参数3.1.1 水喷雾灭火系统的设计基本参数应根据防护目的和保护对象确定。
水喷雾灭火系统设计要求规范GB50219-95
1 总则1.0.1 为了合理地设计水喷雾灭火系统，减少火灾危害，保护人身和财产安全，制定本规。
1.0.2本规适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规不适用于运输工具或移动式水喷雾灭火装置的设计。
1.0.3水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。
1.0.4水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾时保护对象造成严重破坏的火灾。
1.0.5水喷雾灭火系统的设计，除应执行本规的规定外，尚应符合国家现行有关标准、规的规定。
2 术语、符号2.1 术语2.1.1水喷雾灭火系统 water spray extinguishing system由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。
2.1.2传动管 transfer pipe利用闭式喷头探测火灾，并利用气压或水压的变化传输信号管道。
2.1.3响应时间 response time由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。
2.1.4水雾喷头 spray nozzle在一定水压下，利用离心或撞击原理将水分解成细小水滴的喷头。
2.1.5水雾喷头的有效射程 effective range of spray nozzle水雾喷头水平喷射时，水雾达到的最高点与喷口之间的距离。
2.1.6水雾锥 water spray cone在水雾喷头有效射程水雾形成的圆锥体。
2.1.7雨淋阀组 deluge valves unit由雨淋阀、电磁阀、压力开关、水力警铃、压力表以及配套的通用阀门组成的阀组。
3 设计基本参数和喷头布置3.1 设计基本参数3.1.1水喷雾灭火系统的设计基本参数应根据防护目的和保护对象确定。
3.1.2设计喷雾强度和持续喷雾时间不应小于表 3.1.2的规定：3.1.3水雾喷头的工作压力，当用于灭火时不应小于0.35MPa；用于防护冷却时不应小于0.2MPa。
水喷雾灭火系统设计规范完整版
水喷雾灭火系统设计规范HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】水喷雾灭火系统设计规范1 总则为了合理地设计水喷雾灭火系统,减少火灾危害,保护人身和财产安全,制定本规范。
本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规范不适用于运输工具或移动式水喷雾灭火装置的设计。
水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。
水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾对保护对象造成严重破坏的火灾。
水喷雾灭火系统的设计，除应执行本规范的规定外，尚应符合国家现行有关标准、规范的规定。
２术语、符号术语水喷雾灭火系统 water spray extinguishing system由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。
传动管 transfer pipe利用闭式喷头探测火灾，并利用气压或水压的变化传输信号的管道。
响应时间 response time由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。
水雾喷头 spray nozzle在一定水压下，利用离心或撞击原理将水分解成细小水滴的喷头。
水雾喷头的有效射程 effective range of spray nozzle水雾喷头水平喷射时，水雾达到的最高点与喷口之间的距离。
水雾锥 water spray cone在水雾喷头有效射程内水雾形成的圆锥体。
雨淋阀组 deluge valves unit 由雨淋阀、电磁阀、压力开关、水力警铃、压力表以及配套的通用阀门组成的阀组。
符号３设计基本参数和喷头布置设计基本参数设计喷雾强度与持续喷雾时间表防护目的保护对象设计喷雾强度(L/min·m2)持续喷雾时间灭火固体火灾151液体火灾闪点60～120℃的液体20闪点高于120℃的液体13电气火灾油浸式电力变压器、油开关20油浸式电力变压器的集油坑6电缆13防护冷却甲乙丙类液体生产、储存、装卸设施64甲乙丙类液体储罐直径20m以下64直径20m及以上6可燃气体生产、输送、装卸、储存设施和灌瓶间、瓶库96喷头布置式中：R--水雾锥底圆半径（m）；B--水雾喷头的喷口与保护对象之间的距离（m）；θ--水雾喷头的雾化角（°）。

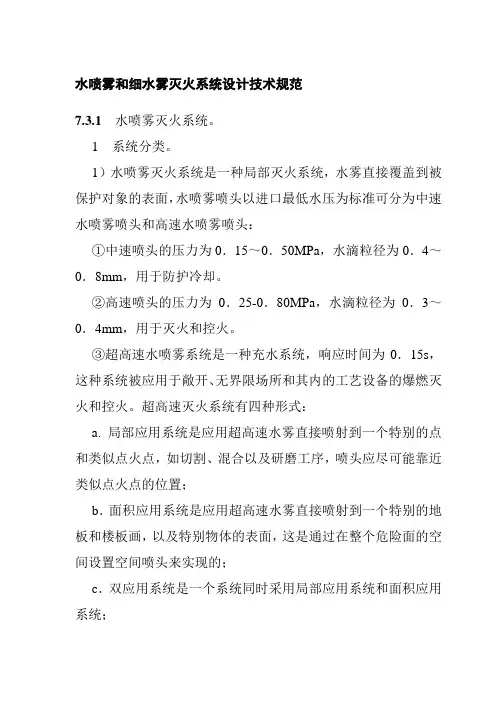

水喷雾和细水雾灭火系统设计技术规范
水喷雾和细水雾灭火系统设计技术规范7.3.1水喷雾灭火系统。
1 系统分类。
1）水喷雾灭火系统是一种局部灭火系统，水雾直接覆盖到被保护对象的表面，水喷雾喷头以进口最低水压为标准可分为中速水喷雾喷头和高速水喷雾喷头：①中速喷头的压力为0．15～0．50MPa，水滴粒径为0．4～0．8mm，用于防护冷却。
②高速喷头的压力为0．25-0．80MPa，水滴粒径为0．3～0．4mm，用于灭火和控火。
③超高速水喷雾系统是一种充水系统，响应时间为0．15s，这种系统被应用于敞开、无界限场所和其内的工艺设备的爆燃灭火和控火。
超高速灭火系统有四种形式：a. 局部应用系统是应用超高速水雾直接喷射到一个特别的点和类似点火点，如切割、混合以及研磨工序，喷头应尽可能靠近类似点火点的位置；b．面积应用系统是应用超高速水雾直接喷射到一个特别的地板和楼板画，以及特别物体的表面，这是通过在整个危险面的空间设置空间喷头来实现的；c．双应用系统是一个系统同时采用局部应用系统和面积应用系统；d ．整体保护系统是指超高速水喷雾覆盖危险面积和直接的外延。
2）超高速灭火系统的四种形式普通水喷雾系统亦可采用。
水喷雾系统控制如同雨淋系统，遭遇火灾时除应具备与雨淋系统相同的技术性能外，尚应达到下列技术要求：应在响应时间内喷出水雾；不论顶喷或立体喷雾，水雾均应在喷头有效射程内全面覆盖、直接喷射到达保护对象表面。
2 设置场所。
水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设备的防护冷却，某些危险固体如火药和烟炮。
在民用建筑中水喷雾灭火系统主要用于保护燃油燃气锅炉房、柴油发电机房和柴油泵等场所。
3 设计参数。
1）水喷雾灭火系统的设计参数是喷雾强度、响应时间和持续喷雾时间等。
见表7．3．1—1。
表7.3.1－1 水喷雾规范GB50129中的有关设计参数 防护目的 保护对象 设计喷雾强度（L ／min ·m 2）响应时间（s ）持续喷雾时间 （h ）灭火 固体火灾 15 45 1液体火灾闪点60～120℃的液体20 0.5闪点高于120℃的液体13电气火灾油侵式电力变压器、油开关20 0.4油侵式电力变压器的集油坑6电缆13防护冷却甲乙丙类液体生产、储存、装卸设施6 45 4甲乙丙类液体储罐直径20m以下 6 300 4 直径20m以上 6可燃气体生产、储存、装卸设施和罐瓶间、瓶库9 60 62）锅炉房和柴油发电机房下述的设计参数可供参考，设计采用时须经当地消防部门批准；①关于燃油燃气锅炉房、直燃机房和柴油发电机房的水喷雾强度不宜小于10L/min·m2，在对于燃油燃气锅炉房还应考虑爆膜片和燃烧器的局部喷雾，每个点的喷雾强度不少于150L/min。

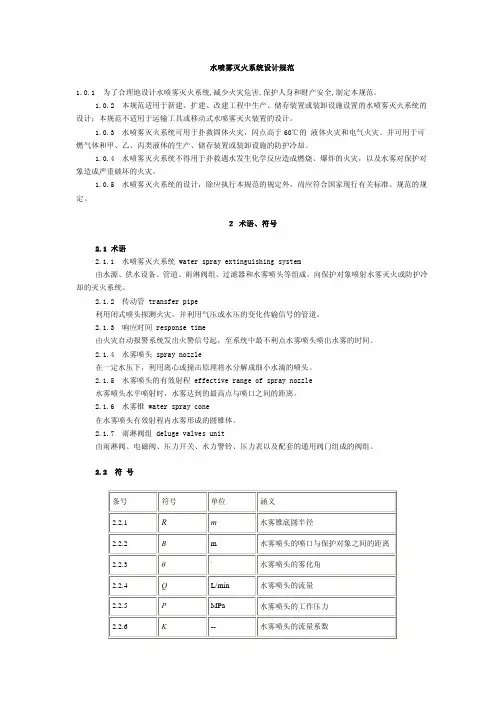

水喷雾系统灭火规范
水喷雾灭火系统设计规范1.0.1 为了合理地设计水喷雾灭火系统,减少火灾危害,保护人身和财产安全,制定本规范。
1.0.2 本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规范不适用于运输工具或移动式水喷雾灭火装置的设计。
1.0.3 水喷雾灭火系统可用于扑救固体火灾，闪点高于 60℃的 液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。
1.0.4 水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾对保护对象造成严重破坏的火灾。
1.0.5 水喷雾灭火系统的设计，除应执行本规范的规定外，尚应符合国家现行有关标准、规范的规定。
２ 术语、符号2.1 术语 2.1.1 水喷雾灭火系统 water spray extinguishing system 由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷 却的灭火系统。
2.1.2 传动管 transfer pipe 利用闭式喷头探测火灾，并利用气压或水压的变化传输信号的管道。
2.1.3 响应时间 response time 由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。
2.1.4 水雾喷头 spray nozzle 在一定水压下，利用离心或撞击原理将水分解成细小水滴的喷头。
2.1.5 水雾喷头的有效射程 effective range of spray nozzle 水雾喷头水平喷射时，水雾达到的最高点与喷口之间的距离。
2.1.6 水雾锥 water spray cone 在水雾喷头有效射程内水雾形成的圆锥体。
2.1.7 雨淋阀组 deluge valves unit 由雨淋阀、电磁阀、压力开关、水力警铃、压力表以及配套的通用阀门组成的阀组。
2.2 符 号条号 2.2.1 2.2.2 2.2.3 2.2.4 2.2.5 2.2.6符号RB θ Q P K单位mm。
水喷雾灭火系统设计说明
HEFEI KDLIAN SAFETY TECHNOLOGY Co.,LTD.
水喷雾灭火系统
设计说明书
工程名称：阜阳金种子酒厂
合肥科大立安安全股份有限公司
HEFEI KDLIAN SAFETY TECHNOLOGY Co.,LTD.
设计说明
一、设计依据
1、GB50219-95 《水喷雾灭火系统设计规范》；
2、GB50694-2011《酒厂设计防火规范》；
二、设计说明
采用水喷雾灭火系统，喷头位置设计未定，暂定为上方覆盖式设计。
分区控制如图所示，如图右上角第一个储罐发生火灾，A、B两区水喷雾开始灭火。
第二个储罐发生火灾，B、C两区开始灭火。
勾兑罐设计可参照储罐区设计。
三、设计参数
HEFEI KDLIAN SAFETY TECHNOLOGY Co.,LTD.
水喷雾灭火系统计算,根据《水喷雾灭火系统设计规范》计算，得出各数据见下表：
表1 储罐防护区设计参数
喷头参数：流量特性系数K=28；喷射角度：120°；
单个喷头流量：
单个喷头保护半径：=1.4*0.87=1.22m
单个喷头保护面积：4.67m2
喷头个数：
泵的流量：如第二个酒馆着火，按B、C两区同时灭火降温计算，此时流量为最大。
最大流量=20×243=4860L/min=81L/S（不考虑水利损失）
水池=4860 L/min×30min=145.8立方米
HEFEI KDLIAN SAFETY TECHNOLOGY Co.,LTD.。
GB50219-1995 水喷雾灭火系统设计规范
水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃 烧 爆炸的火灾 以及水雾对保护对象造成严重破坏的火灾
水喷雾灭火系统的设计 除应执行本规范的规定外 尚应 符合国家现行有关标准 规范的规定
分段保护皮带输送机的水喷雾灭火系统 除应能启动起火
区段的雨淋阀外 尚应能启动起火区段下游相邻区段的雨淋阀 并
应能同时切断皮带输送机的电源
水喷雾灭火系统的控制设备应具有下列功能
选择控制方式
重复显示保护对象状态
监控消防水泵启 停状态
监控雨淋阀启 闭状态
监控主 备用电源自动切换
水力计算
系统的设计流量 水雾喷头的流量应按下式计算
系统管道沿程水头损失与局部水头损失之和
最不利点水雾喷头的实际工作压力
最不利点水雾喷头与系统管道入口或消防水 池最低水位之间的高程差
设计基本参数和喷头布置
设计基本参数
水喷雾灭火系统的设计基本参数应根据防护目的和保护
对象确定
设计喷雾强度和持续喷雾时间不应小于表
的规定
设计喷雾强度与持续喷雾时间
表
防护 目的
水喷雾灭火系统的响应时间 当用于灭火时不应大于 当用于液化气生产 储存装置或装卸设施防护冷却时不应大 于 用于其他设施防护冷却时不应大于
采用水喷雾灭火系统的保护对象 其保护面积应按其外表
面面积确定 并应符合下列规定 当保护对象外形不规则时 应按包容保护对象的最小
规则形体的外表面面积确定 变压器的保护面积除应按扣除底面面积以外的变压
器外表面面积确定外 尚应包括油枕 冷却器的外表面面积和集油 坑的投影面积
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水喷雾灭火系统设计规范
GB50129－95
主编部门: 中华人民共和国公安部批准部门: 中华人民共和
国建设部
发布日期: 1995年1月14日施行日期: 1995年9
月1日
关于发布国家标准《水喷雾灭火系统设计规范》的通知
根据国家计委计综[1987] 2390号文的要求, 由公安部会同有关部门共同编制的《水喷雾灭火系统设计规范》, 已经有关部门会审, 现批准《水喷雾灭火系统设计规范》GB50129-95为强制性国家标准。
自1995年9月1日起施行。
本标准由公安部负责管理, 其具体解释等工作由公安部天津消防科学研究所负责, 出版发行由建设部标准定额研究所负责组织。
中华人
民共和国建设部
1995
年1月14日
1 总则
1．0．1 为了合理地设计水喷雾灭火系统, 减少火灾危害, 保护人身和财产安全, 制定本规范。
1．0．2 本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计; 本规范不适用于运输工具或移动式水喷雾灭火装置的设计。
1．0．3 水喷雾灭火系统可用于扑救固体火灾、闪点高于60 ℃的液体火灾和电气火灾。
并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。
1．0．4 水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾, 以及水雾对保护对象造成严重破坏的火灾。
1．0．5 水喷雾灭火系统的设计, 除执行本规范的规定外, 尚应符合现行的有关国家标准的规定。
2 术语、符号
2．1 术语
2．1． 1 水喷雾灭火系统Water spray extinguishing system
由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成, 向保护对象喷射水雾灭火或防护冷却的灭火系统。
2．1．2 传动管Transfer pipe
利用闭式喷头探测火灾, 并利用气压或水压的变化传输信号的管道。
2．1．3 响应时间Respnose time
由火灾自动报警系统发出火警信号起, 至系统中最不利点水雾喷头喷出水雾的时间。
2．1．4 水雾喷头Spray nozzle
在一定水压下, 利用离心或撞击原理将水分解成细小水滴的喷头。
2．1． 5 水雾喷头的有效射程Effective range of spray nozzle
水雾喷头水平喷射时, 水雾达到的最高点与喷口之间的距离。
2．1．6 水雾锥water spray cone
在水雾喷头有效射程内水雾形成的圆锥体。
2．1．7 雨淋阀组Deluge valves unit
由雨淋阀、电磁阀、压力开关、水力警铃、压力表以及配套的通用阀门组成的阀组。
2．2 符号
┌────┬──┬─────┬───────────────────┐
│编号│符号│单位│涵义
├────┼──┼─────┼───────────────────┤
│2．2．1 │R│m│水雾锥底圆半径│
├────┼──┼─────┼───────────────────┤
│2．2．2 │B │m │水雾喷头的喷口与保护对象之间的距离│
│││││
├────┼──┼─────┼───────────────────┤
│2．2．3 │θ││水雾喷头的雾化角│
├────┼──┼─────┼───────────────────┤
│2．2．4 │q│L／min│水雾喷头的流量│
├────┼──┼─────┼───────────────────┤
│2．2．5 │p│MPa│水雾喷头的工作压力
├────┼──┼─────┼───────────────────┤
│2．2．6 │K││水雾喷头的流量系数│
├────┼──┼─────┼───────────────────┤
│2．2．7 │N ││保护对象的水雾喷头的计算数量│
├────┼──┼─────┼───────────────────┤
│2．2．8 │S │m^2 │保护对象的保护面积│
├────┼──┼─────┼───────────────────┤
│2．2．9 │W │L／min.m^2│保护对象的设计喷雾强度│
├────┼──┼─────┼───────────────────┤
│2．2．10│Q1│L／S│系统的计算流量│
├────┼──┼─────┼─────────────
──────┤
│2．2．11│n ││系统启动后同时喷雾的水雾喷头数量│
├────┼──┼─────┼───────────────────┤
│2．2．12│q1│L／min│水雾喷头的实际流量│
├────┼──┼─────┼───────────────────┤
│2．2．13│p1 │MPa│水雾喷头的实际工作压力│
├────┼──┼─────┼───────────────────┤
│2．2．14│k││安全系数│
├────┼──┼─────┼───────────────────┤
│2．2．15│I│MPa／m│管道的沿程水工损失│
├────┼──┼─────┼───────────────────┤
│2．2．16│v│m／s│管道内水的流速
│
├────┼──┼─────┼───────────────────┤
│2．2．17│D1│m│管道的计算内径│
├────┼──┼─────┼───────────────────┤
│2．2．18│hr │MPa │雨淋阀的局部水头损失之和│
├────┼──┼─────┼───────────────────┤
│2．2．19│BR││雨淋阀的比阻值│
├────┼──┼─────┼───────────────────┤
│2．2．20│Q│L／s│雨淋阀的流量│
├────┼──┼─────┼───────────────────┤
│2．2．21│H │MPa │系统管道人口或消防水泵的计算压力│
├────┼──┼─────┼─────────────。
