立式轴流泵维护检修规程
立式泵检修工艺
立式泵检修工艺
1.泵的解体
（1）拆除台板螺栓和出口短节，法兰盘解列。
（2）整体将泵吊起来。
（3）检查前后泵壳有无裂纹，挂角螺栓无断裂。
（4）检查前后护板无砂眼、裂纹、气蚀，眼洞可以补焊，如磨损超过2-3mm，应换新。
（5）检查叶轮磨损，测量轴的弯曲度。
（6）检查轴承及各结合面密封圈、压盖、机械密封的完好程度。
2.泵的组装
（1）将两盘推力轴承对心相装，然后再组装支架轴承。
轴承与轴颈的配合，应有0.01 mm的紧力。
（2）将轴颈涂上油，连同轴承底部穿入，轴承箱内装上压盖，机械密封装好。
（3）后泵体套筒支架上有轴护板靠紧。
（4）将护套装入泵壳内，并用护套板固定。
（5）将叶轮旋入轴承并与后护板靠紧，调整叶轮与泵盖之间的间隙，其间隙约为2mm。
（6）将前泵壳和前护板装好，各密封圈都应装在帽内。
（7）泵入口短节安装。
（8）泵体整体吊入液面下。
（9）泵出口短节安装。
（10）对轮安装检查弹性胶块。
对轮间隙2-3mm，中心偏差≤0.08mm。
3.试运转
（1）按泵的正转方向盘车3-5转。
（2）试转时轴承振动值＜0.08mm，轴承温度最高不得超过75℃。
立式轴流泵操作规程
立式轴流泵操作规程
一、起动前的检查
1、检查电源电压是否正常。
2、检查水泵转向是否正确。
3、检查各部位螺栓是否松动。
4、检查填料压盖松紧是否适度。
（机械密封，无此项，需删除）
5、检查各部油位是否正常，油质是否合格，油环是否正常。
6、检查汇水池水位是否达到外排污水要求。
7、检查机组周围有无妨碍运转的物品，启示前示意机组附近人员注意安全。
二、启动操作
1、按启动按钮
2、观察电流、电压是否正常。
3、观察声音、振动、电机温度和轴承温度是否正常。
4、观察泵房内有无焦糊味，如有异味应立即按停止按钮。
5、观察水池水位，防止泵抽空。
三、停运操作
1、先关进水阀门。
（此条不适用欢采排涝站）
2、把汇水池内的污水抽空后，按停止按钮。
3、清理泵的卫生
4、做好记录。
四、维护保养
1、立式轴流泵一月保养一次；
2、检查填料盒滴水情况，必要时更换填料。
（此条不适用欢采排涝站）
3、检查机油油质和量是否符合规定，少于1/2时需添加，油质发生变化需更换。
4、紧固各部位螺栓。
五、注意事项
1、检查操作间内的运行标识牌是否齐全、完好，挂放正确，控制柜下绝缘胶皮是否完好。
2、检查立式轴流泵运行时，操作间内的各项仪表指示是否正常。
3、检查汇水池内是否有漂浮物、杂物、污染物。
4、泵启动时，泵台上的电机运转是否正常，有无异响，各连接处的螺栓是否牢固。
5、启动泵后，检查出水口处的出水量是否正常。
垂直轴流泵维护检修规程
垂直轴流泵维护检修规程
1. 检查和清洁
- 定期检查泵的外部结构是否完好，确保无损坏或松动部件。
- 清洁泵的外表面，清除积尘和污垢。
- 注意检查进出口管道，发现堵塞或渗漏应及时修复。
2. 润滑和更换润滑剂
- 按照泵的使用说明，定期检查润滑油的量和质量，保持在正常工作状态。
- 根据使用频率和运行时间，定期更换润滑油。
- 跟踪润滑油的有效期，及时更换。
3. 轴承维护
- 定期检查轴承的紧固度和磨损情况，确保正常工作。
- 使用适当的润滑剂进行轴承润滑，确保摩擦减少。
- 如发现轴承损坏或故障，应及时更换。
4. 运行参数监测
- 定期监测泵的运行参数，如流量、压力、温度等。
- 留意参数的变化，及时发现并解决问题。
- 使用专业设备检测参数，确保准确性。
5. 泵内部清洁
- 根据使用频率和工作环境，定期清洁泵的内部结构。
- 清除泵内的杂质和污秽物。
- 特别注意清洗叶轮和扇叶等关键部件，确保不受阻。
6. 定期检修
- 按照生产厂家的要求，定期进行泵的检修工作。
- 拆卸检查泵的内部部件，注意检查磨损和腐蚀情况。
- 更换老化、磨损或故障的部件，确保泵的正常运行。
以上是垂直轴流泵维护检修的基本规程，请根据实际情况和需要进行适当调整和补充。
维护检修工作的质量直接关系到泵的使用寿命和安全性，务必认真执行。

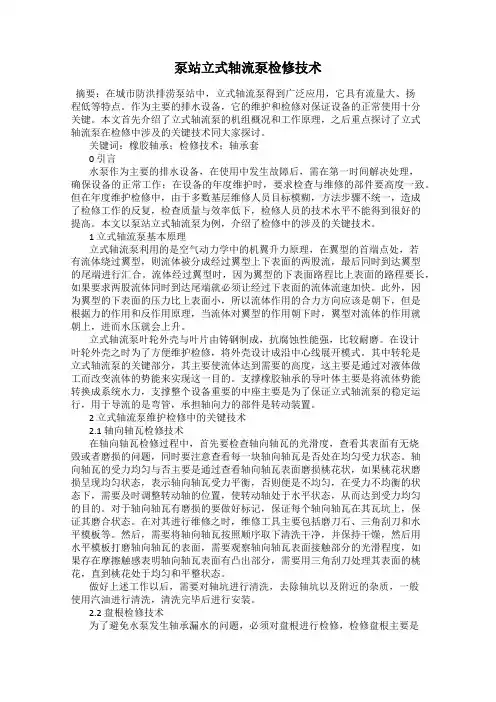

泵站立式轴流泵检修技术
泵站立式轴流泵检修技术摘要：在城市防洪排涝泵站中，立式轴流泵得到广泛应用，它具有流量大、扬程低等特点。
作为主要的排水设备，它的维护和检修对保证设备的正常使用十分关键。
本文首先介绍了立式轴流泵的机组概况和工作原理，之后重点探讨了立式轴流泵在检修中涉及的关键技术同大家探讨。
关键词：橡胶轴承；检修技术；轴承套0 引言水泵作为主要的排水设备，在使用中发生故障后，需在第一时间解决处理，确保设备的正常工作；在设备的年度维护时，要求检查与维修的部件要高度一致。
但在年度维护检修中，由于多数基层维修人员目标模糊，方法步骤不统一，造成了检修工作的反复，检查质量与效率低下，检修人员的技术水平不能得到很好的提高。
本文以泵站立式轴流泵为例，介绍了检修中的涉及的关键技术。
1 立式轴流泵基本原理立式轴流泵利用的是空气动力学中的机翼升力原理，在翼型的首端点处，若有流体绕过翼型，则流体被分成经过翼型上下表面的两股流，最后同时到达翼型的尾端进行汇合。
流体经过翼型时，因为翼型的下表面路程比上表面的路程要长，如果要求两股流体同时到达尾端就必须让经过下表面的流体流速加快。
此外，因为翼型的下表面的压力比上表面小，所以流体作用的合力方向应该是朝下，但是根据力的作用和反作用原理，当流体对翼型的作用朝下时，翼型对流体的作用就朝上，进而水压就会上升。
立式轴流泵叶轮外壳与叶片由铸钢制成，抗腐蚀性能强，比较耐磨。
在设计叶轮外壳之时为了方便维护检修，将外壳设计成沿中心线展开模式。
其中转轮是立式轴流泵的关键部分，其主要使流体达到需要的高度，这主要是通过对液体做工而改变流体的势能来实现这一目的。
支撑橡胶轴承的导叶体主要是将流体势能转换成系统水力，支撑整个设备重要的中座主要是为了保证立式轴流泵的稳定运行，用于导流的是弯管，承担轴向力的部件是转动装置。
2 立式轴流泵维护检修中的关键技术2.1 轴向轴瓦检修技术在轴向轴瓦检修过程中，首先要检查轴向轴瓦的光滑度，查看其表面有无烧毁或者磨损的问题，同时要注意查看每一块轴向轴瓦是否处在均匀受力状态。
轴流泵的使用维护及故障排除
轴流泵的使用维护及故障排除一、轴流泵的拆卸轴流泵的结构比离心泵简单，但由于零部件较重，安装精度要求较高，所以拆卸工作比离心泵费力，在拆卸时必须注意安全。
轴流泵的部件拆卸可分两部分进行，现以立式轴流泵为例说明其拆卸过程。
1、上机座的拆卸先拆去弹性联轴器的螺丝，松开电动机与机座连接的螺丝，取下电动机。
用木块撑住刚性联轴器，以防泵轴往下落，再拆去传动轴的拼帽螺母，轴承压盖和刚性联轴器的连接螺丝，把传动轴向上提到一定高度，随后拆下刚性联轴器的拼帽螺丝，取下弹性联轴器，即可将传动轴抽出上机座。
再把弹性联轴器拆下，将滚动轴承从传动轴上用专用工具取下来，至此，上机座全部拆下完毕。
2、下部泵体部分拆卸先拆下进水喇叭，然后用专用工具把泵轴下端叶轮螺母拧开，便可把整个叶轮拆下来。
对装有动叶圈的水泵，在拆下进水喇叭以后，将动叶圈拆开再拆叶轮，如图1所示。
叶轮拆下后，可以把泵轴向上抽出，然后拆卸导叶体，其方法是把导叶座与上部泵体弯管的连接螺丝一一松开，导叶座即可取下。
再用套筒扳手把橡胶轴承与导叶座连接螺丝拆去，就可把橡胶轴承取下来。
再拆弯管上的填料函压盖，钩出填料。
继续拆掉上橡胶轴承的固定螺丝，取出上橡胶轴承。
泵体弯管固定在水泵梁上，一般不拆。
上述拆卸方法适用于口径在650mm以下的小型轴流泵。
二、轴流泵常见故障及排除方法：1、起动水泵后不出水原因：叶轮的转向不对或转速过低；卧式进水管路漏水；固定叶轮的螺帽松脱，叶轮脱落在水中；叶轮浸入水中深度不够；叶轮中有污泥杂草堵塞。
排除方法：调整水泵的转向，并检查降低转速的原因，加以清除；消除管路漏水，确保密封；停车检查并装好叶轮再起动；应设法调整，加大叶轮淹没深度；停车消除杂物后再起动。
2、水泵出水量不足原因：叶轮装得偏高，淹没深度不够，进水条件不好，水泵出水扬程偏高等；活叶式轴流泵的叶片安装角度不对；叶轮的外缘与叶轮处泵体之间的间隙过大；水泵没有达到额定转速；叶片局部被水草等杂物堵塞。
立式轴流泵维护检修规程
目录1总则 (2)1.1适应范围 (2)1.2结构简述 (2)1.3主要性能 (2)2完好标准 (2)2.1零、部件 (2)2.2运行性能 (2)2.3技术资料 (2)2.4设备及环境 (3)3设备的维护 (3)3.1日常维护 (3)3.2定期检查 (3)3.3故障处理方法 (3)3.4紧急情况停车 (4)4检修周期和检修内容 (4)4.1检修周期 (4)4.2检修内容 (4)5检修方法及质量标准 (4)5.1底座、中间节、进水喇叭、叶轮外壳、出水弯管及传动装置。
(4)5.2主轴及传动轴 (5)5.3轴套 (5)5.4轴承 (5)5.5蜗轮蜗杆 (6)5.6叶轮 (6)5.7全调节式的转子部件 (6)5.8泵轴、电机轴与传动轴的对中及摆度 (7)5.9填料密封 (8)6试车与验收 (8)6.1.1确认机组检修完毕，质量符合本规程要求，记录齐全、准确，工完料净，场地清。
(8)6.2试车 (8)6.3验收 (8)7维护检修安全注意事项 (8)7.1维护安全注意事项 (8)7.2检修安全注意事项 (9)7.3试车安全注意事项 (9)附录A叶片及导叶尺寸公差 (9)附录B轴套热装加热温度计算 (10)附录C滚动轴承外座圈端面与轴承压盖间的间隙计算 (11)附录D橡胶轴承的性能及间隙11B附录 E 叶轮静平衡 .................................................................................................................... 11 附录 F 震动峰值振幅 (12)1 总则1.1 适应范围本规程适用于化工企业吸送清水或物理化学性质类似于水的其它液体，被吸送液体不超过 50℃的单级立式轴流泵的维护和检修；其它类似的轴流泵可作参 考。
1.2 结构简述轴流泵由吸入管、叶轮外壳、导叶体、出水弯管、中间节、叶轮、轴承、密封装置、调节机构及传动装置等零、部件组成。
轴流泵检修作业规程样本
C-( ) 检查密封各零部件
动环、 静环检查, 标准( 密封面光洁明亮, 无缺陷) , 实测( )
辅助密封圈检查, 标准( 光华平整无老化现象) , 实测( )
日 期: 10/5/共9页
版本号:00设备检修作业规程第6页
各弹簧自由高度偏差, 标准值( 小于0.50mm) , 实测值( )
轴流泵电机已断电,入口短管已吊下,
环管内介质已置换合格,施工作业票办理完毕。
010 检修前准备
B-[ ] 轴流泵电机已断电
B-[ ] 入口短管已吊下
B-[ ] 环管内介质已置换合格
B-[ ] 施工作业票办理完毕
状态M1
轴流泵的解体、清洗与检查
100拆卸附属管线
B-[ ] 拆卸安全机械密封平衡油管线
B-[ ] 拆卸电气仪表监测管线
120泵主轴上节轮拆下
130拆卸叶轮
140拆卸并解体初级密封组件
150拆卸并解体轴承箱组件
160拆卸并解体安全密封组件
170拆卸主轴
180清理泵体内部
状态M2
轴流泵各部件的检测与组装
200初级机械密封的组装
日 期: 10/5/共9页
版本号:00设备检修作业规程第3页
210安全机械密封的组装
220轴承组件的组装
B-[ ] 拆卸其它附属管线
110断开连轴器
B-[ ] 拆卸联轴器护罩
B-( ) 测量联轴器拆检前对中情况:
实测值( 径向跳动 , 轴向跳动 , 端面间隙 )
日 期: 10/5/共9页
版本号:00设备检修作业规程第5页
C-( ) 测量联轴器拆检前对中情况:
轴流泵检修维护方案
轴流泵检修维护方案轴流泵是一种常用的水泵，常用于农田灌溉、城市供水、排水和工业输送等领域。
为了确保轴流泵能够高效地工作，减少故障发生的可能性，需要定期进行检修和维护。
下面是一个轴流泵的检修维护方案，供参考。
1.定期检查轴流泵的工作环境，确保泵房内的温度、湿度等条件符合工作要求。
如果环境不适宜，需要及时采取措施进行改善。
2.对轴流泵进行定期的外观检查，包括泵体、轴承、轴封等部件的检查。
如果发现泵体有裂纹或者变形，轴承有松动或者磨损，轴封有漏水等情况，需要及时进行维修或更换。
3.清洗泵体内部的杂质和污垢。
定期清洗轴流泵的进、出水口，以防止进口和出口堵塞影响泵的工作效果。
4.检查轴流泵的轴承和轴封的润滑情况。
确保轴承和轴封能够正常工作，减少磨损和漏水的可能性。
根据需要添加适量的润滑油或者润滑脂。
5.检查轴流泵的电机工作情况。
包括电机的电压、电流等参数的检查，以及电机的散热情况。
如果发现电机工作异常或者发热过多，需要及时进行维修或更换。
6.定期检查轴流泵的轴对称度和轴承间隙。
确保轴对称度在允许范围内，轴承间隙适当，以保证轴流泵的工作效率和稳定性。
7.定期检查轴流泵的水泵叶轮和导叶的磨损情况。
如果发现磨损严重，应及时进行修复或更换，以保证轴流泵的工作效果。
8.清洗和调试轴流泵的控制系统。
包括检查电气元件的连接和固定情况，清洗操作面板和控制按钮，确保控制系统正常工作。
9.记录轴流泵的工作参数和维修记录。
及时记录和归档轴流泵的工作参数，为未来的维修和保养提供参考。
维护轴流泵的关键是定期检查和保养，及时发现和解决问题，预防故障的发生。
通过按照上述方案进行轴流泵的检修和维护，可以延长轴流泵的使用寿命，提高工作效率，减少能源的浪费，降低维修成本和停机时间。
