压铸模锁模力等重要参数计算公式
压铸公式汇总
1、估算锁模力AXP F =吨A ：为含浇排系统在内的全铸件在分型面上的投影面积P ：比压，根据压铸件强度要求等选择，一般选择50MPa ，例如：比压选择为50MPa ，2900cm A =时， 4505.0900===X AXP F 吨2、预选压铸机根据锁模力的计算，结合压铸件技术要求，如有耐压、强度要求等选择DCC500压铸机。
3、比压的核算根据液体力学原理可知，冲头压射力=射出缸推力S a P A P A P ⨯=⨯0即：压射比压X 冲头截面积=系统工作压力X 压铸机压射缸截面积上式说明冲头直径越小则压室截面积越小，所能获得的压射比压越大例如：22010785.01354785.0⨯⨯=⨯⨯P则：MPa cm kg P 84/8432≈=该压铸机在40mm 压室直径状态下可提供的最大比压为84MPa 大于50MPa ，说明上述比压选择合理可行。
4、充填率计算 %100⨯⨯⨯=⎰ρK P L A M 总 M 总:包括浇排系统在内的铸件总重量（一模多腔时，M 总=一个铸件的重量X 模腔数+浇排系统重量）A P :冲头截面积L K :空压射行程ρ：合金液密度例如：g M 330=总，冲头直径cm d 5=，空压射行程cm L K 34=，合金液密度3/5.2cm g =ρ则：%8.19%1005.2345.23302==⎰X X X X π(标准30%-70%)5、充填时间210009T t ⨯= (铝合金经验公式)（镁合金系数为5/1000）（锌合金系数为7/1000） T:铸件平均壁厚例如：铝合金压铸件平均壁厚为mm 2时， 则：S t 036.02100092=⨯= 6、内浇口截面积：M A t V g g =⨯⨯⨯ρM:铸件重量（内浇口之上含集渣包）g V ：内浇口速度7、压铸机冲头速度：Q g =Q P (合金液通过任何截面的流量相等)Q g ：内浇口处的流量Q P ：锤头处的流量（入料筒处流量）P P g g V A V P ⨯=⨯例：P V ⨯⨯=⨯250785.05.353.60s m V P /1.1= (此为最小冲头速度)8、模具套板边距S 计算边框长侧面受的总压力： N X X X X X H PL F 5000001050102001050336111===--； 边框短侧面受的总压力：N X X X X X H PL F 2500001050101001050336122===--； 套板边框厚度：66211222101001.042.0500000101001.08250000250000][4][8X X X X X X X X H L F H F F S ++=++=σσ mm m 77077.0==9、动模支承板厚度计算：动模支承板所受的总压力：N X X X PA F 450000010900105046===-；动模支承板厚度： []mm m X X X X X B FL K h W 94094.010906.025.0450000065.026====σ 10、导柱直径计算：A k d ⨯=。
压铸常用计算公式
压铸常用计算公式1.单位换算：1Mpa=10bar=10kgf/cm²=145psi=1N/mm²1Mpa=1000000pa 1T=9.8KN2.压射力（打料压力）：压射液压缸内工作液推动压射活塞移动的力.P压=1/4∏D²（∏R²）P＇(D为液压缸的直径，P＇为液压缸的油压压力，已可以是增压压力表的压力)3.比压：压室内金属液单位面积上所受的压力.P比=4P压/∏d²(d为冲头的直径)P比×冲头的截面积S1=打料的压力P1×打料油缸的截面积S2或P比×冲头直径的平方d²=打料的压力P1×打料油缸直径的平方D².4.锁模力：F=（产品的总投影面积）S×（产品所需比压）P×(安全系数)1.25.注：比压单位选择Mpa（N/mm²），面积单位选择mm²时，得出结果单位为N,结果除以1000为KN,除以10000为T.5.压室充满度K=浇注铝料的体积V1÷压室的体积V2×100%V1=浇注铝料的质量m÷铝料的密度ρV2=∏R²(压室半径的平方)×L（压室的长度）正常范围30～70%.6.内浇口的截面积S=填充质量m÷(铝料的密度ρ×填充的速度u×填充的时间T)或内浇口的截面积S=(3～5)×填充质量的平方根. 填充质量不包括浇道的质量.7.高速行程L=填充质量m÷(铝料的密度ρ×冲头的截面积S).质量的单位：g.冲头截面积的单位：cm². L的单位:mm. 铝料的密度值取0.264. 高速起点=高速行程+料柄厚度+模鼻的厚度.日本资料：高速起点=高速行程L1+电气液压延迟L2（10mm）+升压所需距离L3（15～25mm）+料柄厚度L4（20～25mm,冲头直径为Φ60～70mm时）8.内浇口的填充速度: 内浇口的填充速度U1×内浇口的截面积S1=冲头的运动速度U2×冲头的截面积S2. 单位：m/S. 9.填充时间：填充时间T=填充金属的体积V÷（内浇口的截面积S×填充速度U）单位：s、m³、m²、m/s . （填充时间≈（平均壁厚）²×(Al:0.01,Mg:0.005)或者(平均壁厚)²×(0.01～0.028）10.二快压射速度（m/s）; U=4V/∏d²T V为型腔的容积(m³)d为压射冲头的直径(m)，T为填充时间(S).11.内浇口凝固时间：铝：0.01×2×（内浇口平均壁厚）². 镁：0.005×1.5×（内浇口平均壁厚）².12.浇注系统的投影面积：取产品投影面积的15～30%.排溢系统的投影面积：取品投影面积的10～20%.13.冲头的截面积与内浇口的截面积之比是14～17倍，通常取15倍.（2009-5-14加）14.铸造压力P=P0×I×(A2/A1) 单位：MpaP0:充油油压 I:增压比 A2:射出油缸截面积 A1:冲头截面积.例:P=13.8×2.16×（113.1/38.48）.15.单条横浇道的截面积取内浇口截面积的（3～5）倍.16.渣包入料口的截面积取内浇口截面积的（70～100）%.令狐昌顺 2009-7-29。
常用计算锁模力的四种方法
常用计算锁模力的四种方法(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--常用计算锁模力的四种方法锁模力常有四种方法计算：?方法1：经验公式1锁模力（T）=锁模力常数Kp*产品投影面积S（CM*CM）Kp经验值：PS/PE/PP - ;ABS - ~;PA - ~;POM - ~;加玻纤 - ~；其它工程塑料 - ~；例如：一制品投影面积为410CM^2,材料为PE，计算锁模力。
由上述公式计算所得：P=Kp*S=*410=(T),应选150T机床。
?方法2：经验公式2350bar*S(cm^2)/1000.如上题，350*410/1000=,选择150T机床。
以上两种方法为粗调的计算方法，以下为比较精确的计算方法?方法3：计算锁模力有两个重要因素：1．投影面积2．模腔压力1、投影面积（S）是沿着模具开合所观看得到的最大面积。
2、模腔压力的决定（P）模腔压力由以下因素所影响（1）浇口的数目和位置（2）浇口的尺寸? （3）制品的壁厚（4）使用塑料的粘度特性（5）射胶速度3．1 热塑性塑料流动特性的分组第一组GPPSHIPSTPSPE-LDPE-LLDPE-MDPE-HDPP-HPP-COPP-EPDM 第二组PA6PA66PA11/12PBTPETP 第三组CACABCAPCPEVAPEELPUR/TPUPPVC 第四组ABSAAS/ASASANMBSPPSPPO-MBDSPOM 第五组PMMAPC/ABSPC/PBT 第六组PCPESPSUPEIPEEKUPVC 3．2 粘度等级以上各组的塑料都有一个粘度（流动能力）等级。
每组塑料的相对粘度等级如下：组别倍增常数（K）第一组×第二组×～第三组×～第四组×～第五组×～第六组×～3．3 模腔压力决定于壁厚、流程与壁厚的比例查表得P0P=P0K（倍增常数）3．4 锁模力的确定（F）F=PS= P0KS?例如零件：聚碳酸酯（PC）灯座锁模力的计算如图所示是一个圆形PC塑料的灯座，它的外径是220mm，壁厚范围是，并有针型的中心浇口设计。
锁模力的计算公式
锁模力的计算公式锁模力 F（TON） F=Am*Pv/1000F：锁模力 TON Am：模腔投影面积 CM2Pv：充填压力 KG/CM2（一般塑胶材料充填压力在150-350KG/CM2）（流动性良好取较底值，流动不良取较高值）充填压力/0.4-0.6=射出压力例：模腔投影面积 270CM2 充填压力 220KG/CM2锁模力=270*220/1000=59.4TON外形分有：立式的，卧式的，（这两种最常见）按注塑量分有：超小型注塑机，小型注塑机，中型注塑机，大型注塑机，超大型注塑机。
也就是注塑量从几毫克到几十千克不等。
按合模力分有：几吨到几千吨不等怎样选择合适的注塑机 1、选对型: 由产品及塑料决定机种及系列。
由于注塑机有非常多的种类，因此一开始要先正确判断此产品应由哪一种注塑机，或是哪一个系列来生产，例如是一般热塑性塑胶或电木原料或PET原料等，是单色、双色、多色、夹层或混色等。
此外，某些产品需要高稳定（闭回路）、高精密、超高射速、高射压或快速生产（多回路）等条件，也必须选择合适的系列来生产。
2、放得下：由模具尺寸判定机台的“大柱内距”、“模厚”、“模具最小尺寸”及“模盘尺寸”是否适当，以确认模具是否放得下。
模具的宽度及高度需小于或至少有一边小于大柱内距；模具的宽度及高度最好在模盘尺寸范围内；模具的厚度需介于注塑机的模厚之间；模具的宽度及高度需符合该注塑机建议的最小模具尺寸，太小也不行。
3、拿得出：由模具及成品判定“开模行程”及“托模行程”是否足以让成品取出。
开模行程至少需大于成品在开关模方向的高度的两倍以上，且需含竖浇道（sprue）的长度；托模行程需足够将成品顶出。
4、锁得住：由产品及塑料决定“锁模力”吨数。
当原料以高压注入模穴内时会产生一个撑模的力量，因此注塑机的锁模单元必须提供足够的“锁模力”使模具不至于被撑开。
锁模力需求的计算如下：由成品外观尺寸求出成品在开关模方向的投影面积；撑模力量＝成品在开关模方向的投影面积(cm2)×模穴数×模内压力(kg/cm2); 模内压力随原料而不同, 一般原料取350~400kg/cm2; 机器锁模力需大于撑模力量，且为了保险起见，机器锁模力通常需大于撑模力量的1.17倍以上。
压铸工艺参数公式

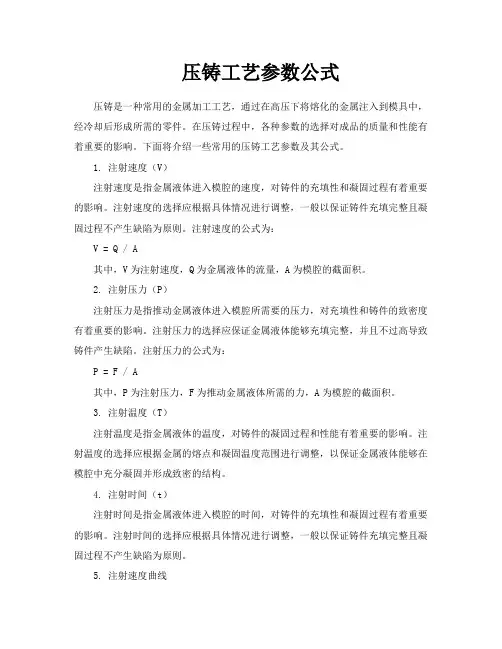

压铸工艺参数公式压铸是一种常用的金属加工工艺，通过在高压下将熔化的金属注入到模具中，经冷却后形成所需的零件。
在压铸过程中，各种参数的选择对成品的质量和性能有着重要的影响。
下面将介绍一些常用的压铸工艺参数及其公式。
1. 注射速度（V）注射速度是指金属液体进入模腔的速度，对铸件的充填性和凝固过程有着重要的影响。
注射速度的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。
注射速度的公式为：V = Q / A其中，V为注射速度，Q为金属液体的流量，A为模腔的截面积。
2. 注射压力（P）注射压力是指推动金属液体进入模腔所需要的压力，对充填性和铸件的致密度有着重要的影响。
注射压力的选择应保证金属液体能够充填完整，并且不过高导致铸件产生缺陷。
注射压力的公式为：P = F / A其中，P为注射压力，F为推动金属液体所需的力，A为模腔的截面积。
3. 注射温度（T）注射温度是指金属液体的温度，对铸件的凝固过程和性能有着重要的影响。
注射温度的选择应根据金属的熔点和凝固温度范围进行调整，以保证金属液体能够在模腔中充分凝固并形成致密的结构。
4. 注射时间（t）注射时间是指金属液体进入模腔的时间，对铸件的充填性和凝固过程有着重要的影响。
注射时间的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。
5. 注射速度曲线注射速度曲线是指注射过程中注射速度随时间的变化规律。
注射速度曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。
6. 注射压力曲线注射压力曲线是指注射过程中注射压力随时间的变化规律。
注射压力曲线的选择应根据具体情况进行调整，一般以保证铸件充填完整且凝固过程不产生缺陷为原则。
以上所述的压铸工艺参数及其公式只是一些常用的参考，实际应用中还需要根据具体情况进行调整和优化。
压铸工艺的优化是一个综合性的问题，需要考虑材料的性质、模具的设计、设备的性能等多个方面因素的综合影响。
铝合金压铸机选型计算公式表
铝合金压铸机的选型计算公式表可能因不同的压铸机型号和厂家而有所不同，但以下是一些常见的选型计算公式：
压铸机锁模力计算公式：F = (π × d × p × L) / 1000
其中，F为锁模力（kN），d为铸件直径（mm），p为铸件收缩率（一般取1.006），L为铸件高度（mm）。
压铸机功率计算公式：P = (π × d × p × Q × L) / 3600
其中，P为功率（kW），Q为铸件重量（kg）。
压铸机合模机构总压力计算公式：F_total = F_s + F_a
其中，F_total为合模机构总压力（kN），F_s为锁模力（kN），F_a为合模机构所需压力（kN）。
压铸机顶出力计算公式：F_top = π × d × p × Q
其中，F_top为顶出力（kN），Q为铸件重量（kg）。
需要注意的是，以上公式仅供参考，实际选型计算时需要结合具体的产品要求、生产工艺、设备参数等因素进行综合考虑。
同时，不同厂家和型号的压铸机可能具有不同的特点和适用范围，因此需要根据具体情况进行选择。
压铸设计计算公式
压铸中需计算的公式1.金属的流量计算：a.金属的体积=重量/密度=产品重量/材质的密度（得到的单位是mm）b.金属的流量=金属的体积/充型的时间(得到的单位是cm3/s)c.内浇口截面积=金属的流量/充型速度（得到的单位cm2）d.锌合金喷嘴的直径计算：1）喷嘴的截面积=金属的流量/充型速度（得到的单位cm2）2）计算可得到喷嘴的直径.e.排气槽面积的计算方法：（不能小于内浇口面积的20%）排气槽的面积=金属的体积(cm3)/（充填时间*200m/s）注意：单位的换算，另外200m/s是空气的逃逸速度.2.另一种方法：a.经验公式：浇口面积：A=K*√W注：A为浇口截面积，W是压铸件的重量和渣包重量的和K为铝合金铸件若在150g-200g, k值约为2.5-3.0；200g-350g，可用3.0-3.5，铸件更重则可用4.0以上..b.流率计算法：1）最小壁厚：查铸件图及样品.2）充填时间：查表1.13）通过浇口之重量：压铸件的重量和渣包重量的和4）通过浇口之体积：V=压铸件的重量和渣包重量的和/合金溶液之密度注意：铝的密度为2.4-2.5g/cm3,锌合金为6.12g/cm35)充填率（流率）:流率=通过浇口之体积/充填时间6）浇口速度：查表1.27）浇口截面积：浇口截面积=充填率/浇口速度3.其他几个计算公式：a.快速行程：L=[4*去水口后的毛重]/[材质的密度*3.14*冲头直径*冲头直径]b.充填时间：T=[产品重量+渣包重量]/[冲头的速度*冲头的面积*材质的密度]c.浇口面积：S=[产品体积+渣包体积]/[浇口的速度*充填时间]d.锁模力：F≥1.2F胀型力=1.2压射比压*[产品总面积+30%产品总面积] P压射比压=[P增压*D增压*D增压]/[冲头直径*冲头直径]。
压铸工艺参数选择和计算
3. 内浇口速度推荐值
4. 充填时间推荐值
三.压室充满度计算 压室充满度
1.每次浇注金属液的总量占压室容积的百分数，称为压室充满度。 其计算公式如下： Φ=W/G100% Φ=压室充满度 % W=压室容量 Kg G=每次浇注金属液的总量Kg （包括浇注系统、集渣包在内的重量）
压室充满度应在30%以上，以30~50%为宜。 2.分流锥的主要作用。 .提高压室压室充满，减少水平压室中的气体。 .防止金属液自流。 .帮助直浇道带到动模。 .帮助自动取件手取件。
0.047 0.0376 0.036 0.0288换点计算
快压转换点验证
压铸工艺参数的调整方法
1.慢压射速度调至0.2~0.3m/s,通常认为0.2m/s以 下较为合适。 2.通常内浇口速度为40~60m/s,根据铸件的情况将 其换算为快压射速度。 3.根据计算和验证，确定快压射转换位置，考虑到 电磁阀的反映时间，应在计算的位置 上20~30mm。 4.设定增压启动位置，一般在冲头停止前30mm的 位置应使增压阀启动。 5.调整增压启动阀的开度，以模具不出现飞边，跑 水现象为准，并开至较大的位置。 6.合金液浇注量需稳定，一般以余料饼厚度来确定， 通常料饼厚度为20~30mm。
压室充满度的选择 压室充满度对填充时间和压射速度的影响
1.关于压室充满度，美国认为40~60%为最佳，日本认为理想的充满度是30~60%、东芝 是20~50%，中国《压铸模设计手册》中认为压室的充满度一般为70±10%，也有认为 40~75%。我观察是30~50%比较好。这样使用高速充填的行程比较短，在比较低的高速 压射速度下，就能满足填充时间的要求。大家知道：填充时间是压铸工艺设计中最基础也 是最重要的参数。 我认为考虑充满度时，不仅要考虑到压射比压，还要考虑到造压射冲头的实际压射速 度和充填时间 。 2.举例如下：某汽车产品，平均壁厚在2.5mm，局部壁厚1mm和12mm,充填资料970g,浇 注重量1638g，为了使产品有较好的帮忙质量，选用的充填时间为‹0.029S。 计算得知：用Φ70压室的充满度是71%，需要高速充填行程是9.4cm;用Φ80压室的充 满度是52.2%，需要高速充填行程是7.2cm;下表计算得出了不同的冲头直径和不同冲头高 速充填速度时的充填时间，从表中可以看出：充满度较低的Φ80压室比充满度较高的Φ70 压室，更容易用较低的压射速度来保证产品所需的充填时间。 压室充满度 Φ70=71% Φ80=52.2% 冲头速度m/s 充填时间 秒 充填时间 秒 2 2.5 3 0.0313 0.024 3.5 0.0269 0.0206 4 0.0235 0.018
压铸工艺参数公式
压铸工艺参数公式铸造计算公式1.铸造重量WC=W件+W溢+W排+W浇+W馀铸造容积4WC/ ρ——熔液密度2.填充率R= ————————= ————————料筒容积πD2L筒长3.通过浇口重量Wf = W件+W溢4 Wf4.高速区间Sf = —————————(※溶汤比重一般而言为铝 2.64、ρπd料2 镁 1.75g/cm2)Sf5.高速速度VH` = ————————tf——填充时间tf = 0.01X2铸件平均壁厚6.压铸机的射出力Fs(射出油缸的推进力)Fs=油压压力Ph ×射出油缸截面积Ah(KN)7.铸造压力Pp(传递到制品的压力)射出油缸截面积Ah 射出力FsPp=油压压力Ph ×=柱塞截面积Ap 柱塞截面积Ap8.内浇口速度VgVg(V2)= 射出速度Vp(V1) ×柱塞截面积Ap(A1)(m/s)浇口截面积Ag(A2)9.充填时间tt= 制品体积= 制品重量/比重(sec)浇口流量浇口速度Vg×浇口截面积Ag10.浇口凝固时间t =B×α×(浇口厚度)2此时的B 为Al：2.0、Mg：1.5 α为Al：0.01、Mg：0.00511.开模力是指铸造时施加在制品上的压力而使模具打开的力量，开模力可以铸造面积×铸造压力计算出。
11.1.铸造面积的计算铸造面积A1=a1+a2+a3+a4=料饼面积+浇道面积+制品面积+溢流面积11.2.开模力的计算开模力F1=铸造压力Pp×铸造面积A1+中子分力Fc详细计算以各部分承受的压力分类。
制品部=计算铸造压力×75%溢流部=计算铸造压力×25%料饼,浇道部=计算铸造压力×100%11.3.如有滑块中子，则计算中子分力。
中子复位力Fr=制品面积Ac×计算铸造压力×75%中子分力Fc=中子复位力Fr×tanθ11.4.开模力F1=(a1+a2)×Pp+a3×Pp×0.75+a4×Pp×0.25+Fc压铸机关模力>开模力F1×1.112.充填完了力量冲突力量E =W(V)2/2gW : 射出油缸活塞杆+活塞杆重量kgV : 射出速度m/sg : 重力加速度9.8 m/sec2。
压铸尺寸计算
9.9
0.01746
外壁
0.914725045
10
0.159710993
19.8
0.01746
孔壁
3.038118341
7.8
0.413755261
6.75
0.01746
类型（Al）
A拔模角
L
D
C
K
内壁
6.0371853
2.5
0.263523138
6
0.01746
外壁
0.95456281
25
0.416666667
1296.8-1935.5 0-64.5cm3 71-129cm3
135.5-322.6 329-645.2 651.6-1290
1296.8-1935.5
0.2
76.2
0-323cm2 329-645cm2 625-1290cm2 1297-1936cm2
0.05
0.076 0.089 0.012 0.153 0.203 0.305 0.127 0.176 0.254 0.356 0.483 0.61
0.05
0.397322835
0.369448819
0.089
0.102 0.153 0.203 0.305 0.408 0.089 0.102 0.153 0.203 0.305 0.406
0.2
0.2 0.3 0.41 0.56
0.05
0.089 0.102 0.153 0.203 0.305 0.408 0.127 0.178 0.254 0.356 0.483 0.61
5.面积与壁厚
面積
鋅合金
鋁合金
鎂合金
銅合金
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.040-0.06
水口(3D)
200000
540
1.5 0.014-0.020 5 0.048-0.072
渣包(3D)
32000
86
1.8 0.020-0.025 6 0.056-0.084
产品(3D)
14656
40
2 0.018-0.026 7 0.066-0.100
固相密度(g/㎝3)
2.7
产品Байду номын сангаас厚(mm)
主要压铸设计参数计算表
建议铸造压力(Mpa)
一般标准件 工程件
气密要求件
铝合金 30~50 50~80 80~120
12 0.25
2
镁合金 30~50 50~80 80~100
体积(mm^3) 重量(g)
壁厚(㎜) 充填时间(S) 壁厚(㎜) 充填时间(S)
整模合计
246656
666
1 0.010-0.014 4
西方压铸公司经验公式
浇口速度(m/s) 40
锌合金 30~50
1
46-55
内浇口面积(㎜2）
81
浇口面积(㎜2） 42
铝合金 20~60
1.5 44-53
内浇口厚度T(mm)
1
浇口厚度T(mm) 1.00
镁合金 40~90
2
42-50
内浇口宽度L(mm)
81
浇口宽度L(mm) 42
铜合金 20~50
0.43
备注：表中黄色
为手动输入；红
2.5 40-48
3
38-46
料筒有效长度
400
3.5 36-44
锤头直径(mm）
70
4
34-42
高速行程(㎜）
14
壁厚 5 6 7 8 9 10
速度(m/s) 32-40 30-37 28-34 26-32 24-29 24-27
铜合金 40~50 50~80 60~100
锤头速度VP(m/S)
产品名称：
锁模力P锁（吨） 安全系数f A主(㎝2) 滑块投影面积(㎝2) 滑块角度a(度） 油缸直径(CM） P管(Mpa) 型腔数
115 1.3 177.6
比压P(Mpa) 50
F主(KN)
888
F分(KN)
0.0
F抽（KN）
0
抽芯力计算
F抽(kg) 150.6
p
A(cm)
41
u
l(cm)
12
a
2.3 0.018-0.022 8 0.076-0.116
液相密度(g/㎝3)
2.4
2
2.5 0.022-0.032 9 0.088-0.138
3 0.028-0.040 10 0.100-0.160
充填时间θ(S)
0.028
3.5 0.034-0.05
填充率(%)
18%
合金类型 速度(m/s)
壁厚 速度(m/s)
