电机学复习提纲

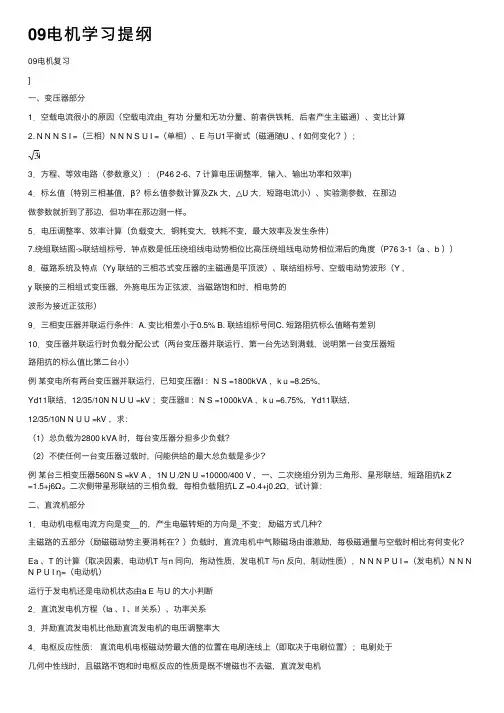

09电机学习提纲
09电机学习提纲09电机复习]⼀、变压器部分1．空载电流很⼩的原因（空载电流由_有功分量和⽆功分量、前者供铁耗，后者产⽣主磁通）、变⽐计算2. N N N S I =（三相）N N N S U I =（单相）、E 与U1平衡式（磁通随U 、f 如何变化？）；3．⽅程、等效电路（参数意义）： (P46 2-6、7 计算电压调整率，输⼊、输出功率和效率)4．标⼳值（特别三相基值，β？标⼳值参数计算及Zk ⼤，△U ⼤，短路电流⼩）、实验测参数，在那边做参数就折到了那边，但功率在那边测⼀样。
5．电压调整率、效率计算（负载变⼤，铜耗变⼤，铁耗不变，最⼤效率及发⽣条件）7.绕组联结图->联结组标号，钟点数是低压绕组线电动势相位⽐⾼压绕组线电动势相位滞后的⾓度（P76 3-1（a 、b ））8．磁路系统及特点（Yy 联结的三相芯式变压器的主磁通是平顶波）、联结组标号、空载电动势波形（Y ，y 联接的三相组式变压器，外施电压为正弦波，当磁路饱和时，相电势的波形为接近正弦形）9．三相变压器并联运⾏条件：A. 变⽐相差⼩于0.5% B. 联结组标号同C. 短路阻抗标么值略有差别10．变压器并联运⾏时负载分配公式（两台变压器并联运⾏，第⼀台先达到满载，说明第⼀台变压器短路阻抗的标么值⽐第⼆台⼩）例某变电所有两台变压器并联运⾏，已知变压器I ：N S =1800kVA ，k u =8.25%，Yd11联结，12/35/10N N U U =kV ；变压器II ：N S =1000kVA ，k u =6.75%，Yd11联结，12/35/10N N U U =kV ，求：（1）总负载为2800 kVA 时，每台变压器分担多少负载？（2）不使任何⼀台变压器过载时，问能供给的最⼤总负载是多少？例某台三相变压器560N S =kV A ，1N U /2N U =10000/400 V ，⼀、⼆次绕组分别为三⾓形、星形联结，短路阻抗k Z=1.5+j6Ω。
电机学总复习要点大全资料
电机学总复习要点大全资料1.电机分类：-直流电机：按励磁方式分为永磁直流电机和电梯直流电机。
-交流电机：按形状分为异步电机和同步电机。
异步电机包括感应电动机和异步永磁电动机；同步电机包括同步感应电动机和永磁同步电动机。
2.电机工作原理：-直流电动机：利用安培力和洛伦兹力的相互作用实现电能与机械能的转换。
-交流电动机：利用磁场旋转和感应原理实现电能与机械能的转换。
3.直流电机的构造：-励磁系统：提供磁场，分为永磁励磁和电梯励磁。
-转子系统：可以是铁芯或者铁心绕组。
-定子系统：通常由定子绕组、定子铁芯和机壳组成。
4.直流电机的性能参数：-额定功率：在额定工作条件下，电机所能提供的机械功率。
-额定电压：在额定工作条件下，电机所需的电压。
-额定电流：在额定工作条件下，电机所需的电流。
-额定转速：在额定工作条件下，电机的转速。
-效率：电机所输出的有用功率与输入的电能之比。
5.交流电机的构造：-感应电动机：由定子和转子组成，定子绕组通常为三相绕组，转子可以是鳄鱼绕组或者铜条短路绕组。
-同步电动机：由定子和转子组成，转子一般为永磁体，定子绕组可以是三相绕组或者单相绕组。
6.交流电机的性能参数：-引入功率：电机所需的电能。
-输出功率：电机输出的机械功率。
-功率因数：引入功率与输出功率的比值。
-正弦波方程：描述电机的电压和电流之间的关系。
7.电机的运行和控制方法：-直流电机的运行和控制方法：电流控制和电势控制。
-交流电机的运行和控制方法：-异步电动机：变频调速技术，通过改变电源频率改变电机的转速。
-同步电动机：电势控制和电流控制。
8.电机的应用：-家用电器：洗衣机、冰箱、风扇等。
-工业机械：泵、风机、压缩机等。
-车辆和交通：电动汽车、铁路车辆等。
-可再生能源：风力发电、太阳能发电等。
电机学主要知识点复习提纲
电机学主要知识点复习提纲一、直流电机 A. 主要概念1. 换向器、电刷、电枢接触压降2∆U b2. 极数和极对数3. 主磁极、励磁绕组4. 电枢、电枢铁心、电枢绕组5. 额定值6. 元件7. 单叠、单波绕组8. 第1节距、第2节距、合成节距、换向器节距 9. 并联支路对数a 10. 绕组展开图 11. 励磁与励磁方式12. 空载磁场、主磁通、漏磁通、磁化曲线、每级磁通 13. 电枢磁场14. （交轴、直轴）电枢反应及其性质、几何中性线、物理中性线、移刷 15. 反电势常数C E 、转矩常数C T 16. 电磁功率 P em 电枢铜耗 p Cua 励磁铜耗 p Cuf 电机铁耗 p Fe 机械损耗 p mec 附加损耗 p ad 输出机械功率 P 2可变损耗、不变损耗、空载损耗 17. 直流电动机（DM ）的工作特性 18. 串励电动机的“飞速”或“飞车”19. 电动机的机械特性、自然机械特性、人工机械特性、硬特性、软特性 20. 稳定性21. DM 的启动方法：直接启动、电枢回路串电阻启动、降压启动；启动电流 22. DM 的调速方法：电枢串电阻、调励磁、调端电压 23. DM 的制动方法：能耗制动、反接制动、回馈制动 B. 主要公式：发电机：P N ＝U N I N (输出电功率) 电动机：P N ＝U N I N ηN (输出机械功率) 反电势：60E a E E C n pN C aΦ==电磁转矩：em a2T a T T C I pN C aΦπ==直流电动机（DM ）电势平衡方程：a a E a a U E I R C Φn I R =+=+ DM 的输入电功率P 1 ：12()()a f a f a a a fa a a f em Cua Cuf P UI U I I UI UI E I R I UI EI I R UI P p p ==+=+=++=++=++12em Cua Cuf em Fe mec adP P p p P P p p p =++=+++DM 的转矩方程：20d d em T T T JtΩ--= DM 的效率：21112100%100%(1)100%P P p pP P P p η-∑∑=⨯=⨯=-⨯+∑ 他励DM 的转速调整率： 0N N100%n nn n -∆=⨯DM 的机械特性：em2T j a j a a )(T ΦC C R R ΦC U ΦC R R I U n E E E +-=+-= . 并联DM 的理想空载转速n 0：二、变压器 A. 主要概念1. 单相、三相；变压器组、心式变压器；电力变压器、互感器；干式、油浸式变压器2. 铁心柱、轭部3. 额定容量、一次侧、二次侧4. 高压绕组、低压绕组5. 空载运行，主磁通Φ、漏磁通Φ1σ及其区别，主磁路、漏磁路 空载电流、主磁通、反电动势间的相位关系，铁耗角6. Φ、i 、e 正方向的规定。
电机学复习提纲(究极版)
复习提纲一、填空题（20分，每空1分）范围：1、P75 直流发电机的可变损耗和不变损耗；2、电机的起动（①直接启动；②电枢回路串电阻启动；③降压启动）、调速（①电枢回路串电阻调速；②改变励磁电流调速；③改变端电压调速）制动（①能耗制动；②反接制动；③回馈制动）；3、直流磁场和交流磁场的特点；4、电机的铁心材料（软磁材料，硅钢片）。
二、选择题（10分，5小题，每题2分）变压器的可变损耗(铜耗)和不变损耗（铁耗）；P51、P53单叠单波绕组的特点；P215同步转速及转差率；P215异步电机的运行方式；P49电机的额定值。
三、判断题（20分，10小题，每题2分）范围：P119变压器的作用(利用电磁感应原理，将一种交流电压的电能转换成同频率的另一种交流电压的电能)；磁导率；P77直流电机的空载特性（当n=常值、I=0时，U0=f(I f)的关系曲线；无论是何种励磁方式的直流电机，其空载特性曲线均由他励接线方式测定）；直流电机绕组；感应电机运行；变压器的损耗；异步电机的转速。
四、简答题（10分，2小题，每题5分）范围：P95直流电机的调速；P74、P79并励发电机(试写出并励直流电动机电枢回路的电压方程、功率方程和转矩方程。
电磁转矩对转子起什么作用？)五、计算题（40分，4小题，每题10分）D硅钢片迭成，截面积1．P25对于下图，如果铁心用23A Fe,铁心的平均长度l Fe，空气隙，线圈的匝数为匝，试求产生磁通 韦时所需的励磁磁势和励磁电流。
(10分)2. 一台并励直流电动机，P N，U N，n N，I N电枢回路总电阻（包括电刷接触电阻）R a,励磁回路电阻R f,略去电枢反应影响。
试求：（1）额定负载时的电磁转矩（C TΦ=9.55C eΦ）；（4分）（2）额定负载时的效率；（2分）（3）当电枢回路串入电阻r a=0.15Ω时，在额定输出转矩时的转速。
（4分）3．一台八极的三相感应电动机，已知额定转差率s，电源频率为50Hz，试求：（1）该机的同步转速？（3分）（2）转子的电流频率？（2分）（3）当该机运行在min /800r 时，转差率是多少？（2分） （4）当该机运行在起动时， 转差率是多少？（3分）4. P181试画出下图所示变压器的高、低压方电动势相量图，并判断其联接组。
电机学 复习提纲
第八章自耦变压器、三绕组变压器和互感器 基本要求：
1.掌握自耦变压器的特点及主要应用
2.掌握三绕组变压器的结构和用途
3.掌握互感器的分类以及它们的使用注意事项
第十章 交流电机的绕组和电动势
基本知识：
1. 交流绕组的基本概念
2. 利用电动势星形图分析三相绕组的方法
3. 三相单层分布绕组和三相双层叠绕组的连接规律
P2 PM p0
P 1 P 2 pm pFe pa pcu p f
第五章 变压器的结构、原理与额定值
1.变压器的工作原理
2.变压器的类型 2.变压器的主要额定值
1）额定电压U1N/U2N(V或kV) 2）额定电流I1N/I2N ( A) 3）额定容量SN (VA或kVA) •单相双绕组变压器 •三相双绕组变压器
电动势平衡方程式 转矩平衡方程式 功率平衡方程式
U Ea I a Ra
T T2 T0 TL
他励直流电动机
PM P 1 pcu P2 PM p0
并励直流电动机
P 1 P 2 pm pFe pa pcu
PM P 1 pcu p f
5.直流电动机的起动方法、调速方法
第四章 直流电动机
直流电动机的励磁电流公式 •他励直流电动机： •并励直流电动机：
I Ia
I Ia I f
•串励直流电动机：
I Ia I f
直流电动机的机械特性方程
Ra Rp U n T n0 L T 2 Ce CeCT
变压器额定负载时的铜耗（即额定短路功率）为pkN，则任
意负载时的铜耗为 pCu 2 pkN 。 变压器的效率计算公式：
(完整word版)电机及拖动基础复习提纲
电机与拖动基础复习提纲试题类型一、填空题（每空1分，共20分）二、单项选择题（每题2分，共20分） 三、简答题（五题，共20分） 四、计算题（三题，共40分）一 电机的基础知识部分电机：是以电磁感应和电磁力定律为基本工作原理进行电能的传递电机或机电能量转换的机械。
1．按电机供电电源的不同，可以分为直流电机和交流电机两大类。
2．磁场中的基本物理量及其关系Φ=BS B=μH 3. 磁路基本定律：安培环路定律 磁路欧姆定律)/(/A l lB Ni μμΦ== 或 基尔霍夫第一定律∑=Φ0基尔霍夫第二定律δδH l H l H l H Ni ++==∑=221131k k k4. 起始磁化曲线分析非导磁材料，比如：铜、橡胶和空气等，具有与真空相近的 导磁率，因此在这些材料中，磁场强度H 与磁通密度B 的 关系是线性的。
在导磁材料中，磁场强度H 与磁通密度B 的 关系不是线性的。
在ab 段B 与H 几乎成正比地增加，过b 点 后H 增加相应B 的增加却很少，即饱和现象。
b 点为膝点。
在电机或者变压器的主磁路中，为获得较大的磁通量，又不过 分增大磁动势，通常把铁心的工作点的磁通密度选择在膝点 附近5.铁心中的磁滞损耗和涡流损耗之和为铁心损耗。
6.电力拖动系统一般由电动机、生产机械的传动机构、工作机构、控制设备和电源组成，通常又把传动机构和工作机构称为电动机的机械负载。
7．电力拖动运动方程的实用形式为 由电动机的电磁转矩T e 与生产机械的负载转矩T L 的关系： 1）当T e = T L 时， d n /d t = 0，表示电动机以恒定转速旋转或静止不动，电力拖动系统的这种运动状态被称为静态或稳态；2）若T e ＞T L 时， d n /d t ＞0，系统处于加速状态； 3）若T e ＜T L 时， d n /d t ＜0，系统处于减速状态。
也就是一旦 d n /d t ≠ 0 ，则转速将发生变化，我们把这种运动状态称为动态或过渡状态。
电机复习简纲
及格必备知识点一、直流电机：1、直流电机特点：具有优良的调速性能和启动性能。
（P1）2、换向器的作用：整流作用。
（P5）3、改善换向的方法：（1）安装换向极。
（2）正确移动电刷。
（3）正确选用电刷。
（4）装设补偿绕组。
（P19-20）4、直流电动机的组成：直流电动机由定子和转子两大部分组成。
（P2）5、直流电动机的调速方法：（1）电枢回路串电阻调速。
（2）降低电枢电压调速。
（3）弱磁调速。
（P37-39）6、直流电动机的制动及适用场合：（1）能耗制动——用于要求迅速停车的场合。
（2）电枢反接制动——要求迅速反转的场合。
（3）倒拉反接制动——用于慢速下放重物的场合。
（4）回馈制动——用于电车下坡或起重机快速下放重物。
（P49-52）7、直流电机的启动方法:（1）电枢回路串电阻器启动。
（2）减压启动。
（P46-48）8、计算题：P8 例1-1二、变压器：1、变压器基本作用：在交流电路中变电压、变电流、变阻抗、变相位和电气隔离。
（P60）2、变压器的组成：最主要组成部分是铁心和绕组。
（P63）3、变压器的理想运行条件：暂无4、变压器的外特性：（P77）5、互感器的注意事项：（1）电压互感器运行时，二次绕组绝不允许短路。
（2）电压互感器和电流互感器的铁心和二次绕组的一端必须接地。
（3）电压互感器的二次侧所接电压线圈的阻抗值不能过小。
（4）电流互感器工作时二次绕组不许开路。
（5）电流互感器二次绕组回路串联的电流线圈阻抗值不得超过允许值。
（P99-100）6、自耦变压器注意事项：（1）接电源前一定要调到零位。
（2）输入、输出的公共端U2和u2接零线，输入接线端U1和U2接电源，输出接线端u1和u2接负载。
（P98）7、计算题：P66 例2-1三、三相异步电动机：1、三相异步电动机的优缺点：优点：结构简单、工作可靠、价格低廉、维护方便、效率较高、体积小、重量轻；缺点：功率因数较低、启动和调速性能较差。
（P105-106）2、三相异步电动机调速方法：（1）变极调速。
电机学复习提纲
《电机学》复习重点各章习题为作业题（答案全部要求手写）第一章绪论本章介绍了有关磁场、磁路的基本概念，磁路的基本定律和电机电磁基本关系。
一、电机－能量转换装置，电机的用途广泛，种类很多，按照电机在应用中的能量转换职能来分，电机可以分为下列各类。
（1）将机械功率转换为电功率――发电机。
（2）将电功率转换为机械功率――电动机。
（3）将电功率转换为另一种形式的电功率，又可分为：①输出和输入有不同的电压――变压器；②输出与输入有不同的波形，如将交流变为直流――变流机；③输出与输入有不同的频率――变频机；④输出与输入有不同的相位――移相机。
（4）不以功率传递为主要职能，而在电气机械系统中起调节、放大和控制作用的各种控制电机。
按照所应用的电流种类，电机可以分为直流电机和交流电机。
电机还可以按原理和运动方式来分，同步速度决定于该电机的极数和频率，同步速度的确切意义将在后文说明。
电机可分类如下。
（1）没有固定的同步速度――直流电机。
（2）静止设备――变压器。
（3）作为电动机运行时，速度永远较同步速度为小，作为发电机运行时，速度永远较同步速度为大――异步电机。
（4）速度等于同步速度――同步电机。
（5）速度可以在宽广范围内随意调节，可以从同步速度以下调至同步速度以上――交流换向器电机。
二、磁场、磁路运动电荷（电流）的周围空间存在着一种特殊形态的物质，人们称之为磁场。
在电机和变压器里，常把线圈套装在铁芯上，当线圈中流过电流，在线圈周围的空间就会形成磁场，如图1-1所示，其中铁芯由铁磁材料构成，导磁性能比空气好得多，磁通几乎全部在铁芯中流通，而在空气中只存在少量分散的磁通。
所以在一般工程计算中，电机中的磁场常简化为磁路来处理。
三、磁感应强度（磁通密度）、磁通量磁场的大小和方向可用基本物理量磁感应强度来描述，用符号表示，单位是（特斯拉），是一个矢量。
通过磁场中某一面积的磁感应线数称为通过该面积的磁通量，简称磁通，用符号表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
U2N U2 U 100% U2N
计算公式： U ( Rk cos2 X k sin 2 )
负载的大小 、 影响变压器电压调整率U的因素有：_____________
短路阻抗参数Rk、 Xk 。 负载的性质 ______________ 和________________
kE k
k 2ZL ZL
4.变压器的基本方程式、等效电路、相量图
T型等效电路
4.变压器的基本方程式、等效电路、相量图
T型等效电路中各参数的物理 意义：励磁电阻 Rm 是表征铁 耗的等效电阻。励磁电抗 Xm 反映了主磁通对电路的电磁效 应 ，是 与 _____________ 对应 主磁通 的电抗。 一次绕组漏电抗X1反映了一次绕组漏磁通对电路的电磁效 一次绕组漏磁通 相对应的电抗。二次绕组漏电 应，是同_________________ 抗X2反映了二次绕组漏磁通对电路的电磁效应，是同_____ 二次绕组漏磁通 相对应的电抗。 _________________
2.主磁通感应电动势和励磁电流
一次绕组感应电动势 二次绕组感应电动势
j 4.44 fN E 1 1 m
j 4.44 fN E 2 2 m
相电势之比 ， 变压器的变比：变压器的一次侧与二次侧_____________ 称为变压器的变比，用k表示，即
E1 N1 k E2 N 2
3.直流电机由定子和转子两大部分组成，定子部分包括主磁 极、机座、换向极、电刷装置、端盖等。转子部分包括转轴 、电枢铁心、电枢绕组、换向器等。定子的作用是建立主磁 场和进行机械固定。转子的作用是产生电动势，流过电流， 产生电磁转矩。
4.直流电机的额定值 电机的额定值是电机长期运行时允许的各物理量的值。直流 电机的额定值主要有额定功率、额定电压、额定电流、额定 转速等。 •额定功率P (kW)：额定运行状态下电机的 输出功率 。
基本知识：
1. 直流电机的基本工作原理 2. 直流电机的额定值
第七章 直流电机的磁路和电枢绕组
基本知识：
1. 直流电机的磁化曲线 2. 单叠绕组和单波绕组的特点
3. 单叠绕组和单波绕组节距的计算方法
4. 直流电机的电枢绕组电动势和电磁转矩
第七章 直流电机的磁路和电枢绕组
1.直流电机的空载磁场和磁化特性
2）变压器的损耗和效率
变压器的损耗有铁耗和铜耗。
铁耗不随负载的大小而改变，也称为不变损耗， pPe p0
铜耗随负载的大小而改变，也称为可变损耗， pCu I 2 2
变压器额定负载时的铜耗（即额定短路功率）为pkN，则任
意负载时的铜耗为 pCu 2 pkN 。 变压器的效率计算公式：
直流电机的磁化特性曲线是指电机空
0
气隙线 磁化曲线
载时每极主磁通 0 与励磁磁动势 2Ff
之间的关系曲线0=f(2Ff)。根据磁化 特性可以判断电机磁路的饱和程度。
2.直流电机的电枢绕组
0
2 Ff ( I f )
直流电机的电枢绕组是直流电机产生感应电势和电磁转矩， 从而实现机电能量转换的重要部件。直流电机的电枢绕组， 无论什么形式，都是将各元件通过相应的换向片依次连接起 来而构成的闭合绕组。直流电机的电枢绕组通过电刷引入或 引出电流，并在正负极性电刷间形成偶数条并联支路。
1）电枢绕组的节距
第一节距 y1 ：每个元件的两个元件边在电枢表面的跨距， 用虚槽数计算。 Qu y1 整数 2p 式中： —小于1的分数。
第二节距y2：相串联的两个元件中，第一个元件的下层边 与第二个元件的上层边在电枢表面上所跨的距离，用虚槽
数计算。
合成节距 y ：相串联的两个元件对应边在电枢表面上所跨 的距离，用虚槽数计算。 y
4.变压器的基本方程式、等效电路、相量图
简化等效电路
5.变压器的参数测定
变压器的空载试验
U1N 变比k U 20
P0 励磁电阻Rm 2 I0
U1N 励磁阻抗 Z m I0
励磁电抗X m
2 Z m Rm 2
5.变压器的参数测定
变压器的短路试验
Uk 短路阻抗 Z k Ik
S N U1N I1N U 2 N I 2 N
SN 3U1N I1N 3U2 N I 2 N
4）额定频率fN (Hz)
基本知识：变压器的工作原理及额定数据。
第二章 变压器的运行分析
基本要求：
1.掌握变压器的基本工作原理，熟练应用感应电势公式 2.掌握变压器绕组的折合条件、折合方法 3.掌握分析变压器的基本方法—变压器的基本方程式、等值
N
•额定电压UN(V) ：额定运行状态下电机出线端的平均电压。
•额定电流IN(A) ：额定运行状态下电机出线端的电流。 •额定转速nN(r/min)：额定运行状态下时转子的转速。 •额定励磁电流IfN(A)：额定运行状态时电机的励磁电流值。 直流发电机： 直流电动机：
PN U N I N
PN U N I N N
直流电机空载运行时的气隙磁场由励磁磁势建立，该磁势由 主极上的励磁绕组通以直流电流所产生。
1）空载时气隙磁密的分布曲线
空载时，励磁磁动势主要消耗在气隙 ____上 。当忽略铁磁材料的磁阻和电枢表面的
齿槽效应时，主磁极下气隙磁通密度的
分布取决于气隙的大小和形状。
b
bi
B
2）磁化特性曲线
电机学复习提纲
第一篇 变压器
第二篇
第三篇
直流电机
交流电机的绕组电动势和磁动势
第四篇
第五篇
同步电机
异步电机
第一章 变压器的用途、分类与结构
1.变压器的基本作用原理
电磁感应 原理，将一种电压等级的交流电能 变压器是根据___________ 变换为同频率的另一种电压等级的的交流电能的静止电机。
2.变压器的主要额定值
电刷在换向器表面的位置应对准磁极中心线。此时正、负电
刷间感应电势最大，被电刷短路的元件感应电势为零。
3.直流电机电枢绕组的感应电势
pz Ea n Ce n 60a
pz 式中，Ce —电势常数； 60a —负载时气隙合成磁场的每极磁通。
电枢电势Ea的大小与每极磁通量和转速n的大小成正比， Ea的方向取决于和n的方向。
第六章 直流电机的用途、基本工作原理与结构
1.直流电机是进行直流电能和机械能转换的一种旋转电机。 直流电机的工作原理是建立在 电磁感应 定律和电磁力 定律 的基础上的，它赖以实现机电能量转换的媒介是气隙磁场。 任何一台直流电机既可作为发电机运行，也可以作为电动机 运行，这就是直流电机运行的可逆性。 2.常用的直流电机是换向器式电机，直流电机电枢旋转时， 从电机外部看，它的电压、电流和电动势都是 直流 ，但是 每个线圈中的电压、电流和电动势都是 交流 。这种交直流 之间的转换是通过 换向器 和 电刷 的配合作用实现的。
P0 2 pkN 1 S N cos 2 p0 2 pkN
2）变压器的损耗和效率
P0 2 pkN 1 S N cos 2 p0 2 pkN
变压器产生最大效率的条件：
m PkN P0
即当
2
或
m
P0 PkN
pcu pFe
3.掌握变压器理想并联运行的条件
4.掌握变压器并联运行时负载分配的计算方法
第三章 三相变压器
1.三相变压器的磁路系统
•独立磁路系统：三相变压器组
•相关磁路系统：三铁心柱式变压器
2.三相变压器的联结组
线电势 之 三相变压器的联结组标号表示高、低压侧对应__________ 间的相位关系。 已知三相变压器的绕组接线图确定其联结组标号；
已知三相变压器的联结组标号画绕组接线图
3.三相变压器空载运行电动势波形
不同的磁路系统和绕组的联结方式对变压器空载电势波形
的影响很大。 为了获得正弦波相电势，三相变压器组不应采用 Yy联结， 否则相电动势畸变为尖顶波；小容量三铁心柱式变压器可 以采用Yy联结。
当三相变压器采用 Dy 联结或 Yd 联结时，或者一次侧采用
时，变压器的效率最高。
负载的性质 负载的大小 、___________ 影响变压器效率的因素有：_____________ 变压器本身的损耗p0、pkN 和________________________________ 。
第三章 三相变压器
基本要求：
1.掌握三相变压器组和三铁心式变压器磁路的特点 2.掌握三相变压器的联结组标号，能利用电动势相量图判 定联结组标号
电路和相量图
4.掌握变压器等值电路参数的测定方法 5.掌握变压器的运行性能指标及其计算
第二章 变压器的运行分析
1.变压器的磁场
为了便于研究，根据变压器内部磁场的实际分布和所起作 主磁通 和_________ 漏磁通 。 用的不同，通常把磁通分为__________ 主磁通的性质和作用：主磁通沿铁心闭合，其磁路是一 种非线性磁路，m与I0 呈非线性关系，主磁通在一、二次 绕组中分别感应电势 E1和E2，将电磁功率从一次绕组传递 传递能量 到二次绕组，起_______________ 的作用。 漏磁通的性质和作用：漏磁通主要沿非铁磁性材料闭合 ，其磁路是一种线性磁路，s1（ s2 ）与I1 （ I2 ）呈线性 产生漏电抗压降 的作用，不直接参与 关系，漏磁通只起 _______________ 从一次绕组到二次绕组的能量传递。
k 1 Qu 1 单波绕组是 y y k 的一类电枢绕组，它是把 p p 上层元件边在同极性主极下的各元件串联起来成一条支路，
a=1 所以单波绕组的并联支路对数_________ 。 直流电机电枢绕组的电势是通过电刷引出的，电刷的位置应 使正负电刷间的感应电动势最大。当元件几何形状对称时，
