脚手架与垂直运输机械

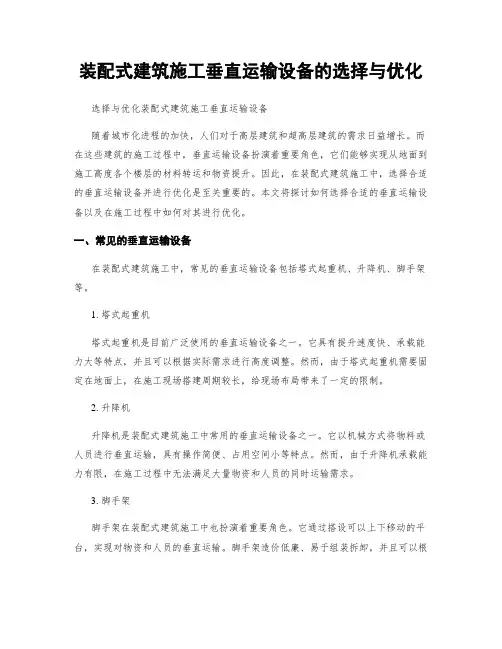

装配式建筑施工垂直运输设备的选择与优化
装配式建筑施工垂直运输设备的选择与优化选择与优化装配式建筑施工垂直运输设备随着城市化进程的加快，人们对于高层建筑和超高层建筑的需求日益增长。
而在这些建筑的施工过程中，垂直运输设备扮演着重要角色，它们能够实现从地面到施工高度各个楼层的材料转运和物资提升。
因此，在装配式建筑施工中，选择合适的垂直运输设备并进行优化是至关重要的。
本文将探讨如何选择合适的垂直运输设备以及在施工过程中如何对其进行优化。
一、常见的垂直运输设备在装配式建筑施工中，常见的垂直运输设备包括塔式起重机、升降机、脚手架等。
1. 塔式起重机塔式起重机是目前广泛使用的垂直运输设备之一。
它具有提升速度快、承载能力大等特点，并且可以根据实际需求进行高度调整。
然而，由于塔式起重机需要固定在地面上，在施工现场搭建周期较长，给现场布局带来了一定的限制。
2. 升降机升降机是装配式建筑施工中常用的垂直运输设备之一。
它以机械方式将物料或人员进行垂直运输，具有操作简便、占用空间小等特点。
然而，由于升降机承载能力有限，在施工过程中无法满足大量物资和人员的同时运输需求。
3. 脚手架脚手架在装配式建筑施工中也扮演着重要角色。
它通过搭设可以上下移动的平台，实现对物资和人员的垂直运输。
脚手架造价低廉、易于组装拆卸，并且可以根据实际需要进行灵活调整。
然而，相比于其他垂直运输设备，脚手架操作较为复杂，需要经验丰富的工人进行搭建和使用。
二、选择适合的垂直运输设备在选择合适的垂直运输设备时，需要考虑多个因素：1. 施工高度首先要考虑到施工高度的不同对垂直运输设备的影响。
如果施工高度较低，则使用脚手架可能更加经济实用；而施工高度较高则需要选择承载能力更大的塔式起重机。
2. 施工速度施工速度是选择垂直运输设备的另一个关键因素。
如果施工周期紧迫，需要考虑使用提升速度较快的升降机或塔式起重机；如果施工周期较长，则可以使用脚手架进行逐层搭建。
3. 负荷要求不同的装配式建筑项目对于垂直运输设备的负荷要求也有所不同。
建筑施工安全技术-垂直运输机械
建筑施工安全技术-垂直运输机械一、垂直运输机械的定义和分类垂直运输机械是指在建筑施工过程中用于将人员和材料垂直运输到不同楼层的设备，可以大大提高施工效率。
根据不同的使用方式和技术原理，垂直运输机械可以分为以下几类：1. 升降机：升降机是一种具有直线运动功能的垂直运输机械，使用钢丝绳或链条等装置将电动机传动力量转变为垂直运动力量，实现人员和物料的垂直运输。
升降机可以分为货物升降机和乘客电梯两种类型。
2. 施工升降机：施工升降机是一种专门用于建筑施工现场的升降机设备。
施工升降机具有运行平稳、安全可靠和操作简便等特点，适用于建筑物外墙材料的运输和施工人员的上下楼需求。
3. 施工升降平台：施工升降平台是一种垂直运输机械，主要用于建筑施工中高空作业人员的上下楼需求。
施工升降平台通常由钢板、支撑柱和脚手架等部件组成，可以通过液压或电动机传动实现上下运动。
4. 施工升降脚手架：施工升降脚手架是一种搭设在建筑物外墙的临时性支撑设备，主要用于高空施工作业的人员上下楼需求。
施工升降脚手架采用液压或螺杆机构实现垂直运动，结构简单、操作灵活。
二、垂直运输机械的安全管理要点1. 设备选择和验收：选择具备合法销售资质和质量保障的机械设备，并在设备到达施工现场前对其进行验收。
验收时应检查设备的安全装置、运行机构、传动装置等关键部位是否完好，确保设备能够安全运行。
2. 设备安装和调试：机械设备的安装和调试应根据生产厂家提供的使用说明进行操作，并由具备相应专业资质的技术人员进行。
在安装和调试过程中，要注意设备底部的支撑稳定、钢丝绳或链条的张力和固定等关键环节，确保设备安全可靠。
3. 设备操作和维护：机械设备的操作应由经过培训授权的专业人员进行，并按照设备的使用说明和安全操作规程进行操作。
在设备使用过程中，要定期检查设备的运行状况和保养情况，及时清理和更换磨损的部件，确保设备的正常运行。
4. 操作人员的安全保护：操作人员在使用垂直运输机械进行工作时，要穿戴符合安全标准的个人防护装备，如安全帽、安全带、防滑鞋等。
脚手架与垂直运输设备
水平间距m
≤60
≤6
≤6
双排
>50
≤4
≤6
单排
≤24
≤6
≤6
（a）
(b)
(c)
（d）
（e）
（f）
连墙杆的做法
（a）（b）（c）双排；（d）单排（剖面）；（e）（f）单排
1-扣件；2-短钢管；3-铅丝与墙内埋设的钢筋环拉住；
4-顶墙横杆；5-木楔；6-短钢管
正确的连墙构造
连墙杆的构造
与混凝土梁拉结
手架和门式脚手架三大类。 • 按脚手架的搭设方式可分为落地式脚手架、悬挑式脚手架、
吊式脚手架和升降式脚手架等。
1.扣件式钢管脚手架
扣件式钢管脚手架是目前广泛应用的一种多立杆式 脚手架，不仅可用作外脚手架，还可用作里脚手架、满 堂脚手架和支模架。
扣件式钢管脚手架由钢管、扣件和底座组成。
多立杆式脚手架
6 里脚手架
a)立面；b)侧面（双排）；c)侧面（单排） 1—立杆；2—大横杆；3—小横杆；4—脚手板；5—栏杆；
6—抛撑；7—斜撑（剪刀撑）；8—墙体
1.1 构造要求
(1)钢管杆件
钢管杆件包括立杆、大横杆、小横杆、剪刀撑、斜 杆和抛撑（在脚手架立面之外设置的斜撑）。
钢管杆件一般采用外径48mm、壁厚3.5mm的焊接钢 管或无缝钢管，也有外径50～51mm，壁厚3～4mm的焊接 钢管或其他钢管。用于立杆、大横杆、剪刀撑和斜杆的 钢管最大长度为4～6.5m，最大重量不宜超过250N，以便 适合人工操作。用于小横杆的钢管长度宜在1.8～2.2m， 以适应脚手宽的需要。
连墙件按二步三跨或三步三跨设置，其水平和垂直间距均 不大于6m(50m以上脚手架垂直间距为4m)。
建筑施工技术10脚手架及垂直运输设备
脚手架搭设的技术要求、允许偏差与检验方法
5）脚手架旁有开挖的沟槽时，应控制外立杆距沟槽边 的距离：当架高在30m以内时，不小于1.5m；架高为 30~50m时，不小于2.0m；架高在 50m以上时，不小于 2.5m。当不能满足上述距离时，应核算土坡承受脚手架 的能力，不足时可加设挡土墙或其他可靠支护，避免槽 壁坍塌危及脚手架安全；
6）位于通道处的脚手架底部垫木（板）应低于其两侧 地面，并在其上加设盖板；避免扰动。
（5） 横向斜撑
1） 横向斜撑应在同一节间，由底至顶层呈之字型连续布 置，斜撑的固定应符合本规范第6.5.2条第2款的规定；
2） 一字型、开口型双排脚手架的两端均必须设置横向斜撑， 中间宜每隔6跨设置一道；
3） 高度在24m以下的封闭型双排脚手架可不设横向斜撑， 高度在24m以上的封闭型脚手 架，除拐角应设置横向斜撑外， 中间应每隔6跨设置一道。
②高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道 剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于15m
③高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪 刀撑； 3） 剪刀撑斜杆的接长宜采用搭接，搭接应符合本规范第6.3.5条的规定； 4） 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立 杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
高度在24米以上的封闭型脚手架，除拐角应设置横向斜撑外， 中间应每隔6跨设置一道，在同一节间，由底至顶层呈之字型 连续布置。
脚手架及垂直运输塔吊施工方案
脚手架及垂直运输塔吊施工方案脚手架及垂直运输的选择施工概况各层层高：地下三层为4.8m，地下二层为3.9m，地下一层为5.65m，首层6m，2~4层层高5.4m，其余层高4.2m。
本工程属超高层建筑，工期及其紧张，如何选择安全、经济、适用的脚手架将是本工程脚手架施工的一个重难点。
脚手架的选择地下外墙施工脚手架的选择本工程基坑下口边坡线设计距外墙的距离不小于800mm，在地下室外墙结构施工时可搭设双排钢管脚手架，防水施工时也可利用此架。
裙房脚手架的选择裙房屋面最高点为26.40m，由于裙房结构高度不是很高、屋面最高点未超过30m，因此裙房脚手架选用搭拆灵活的钢管脚手架，外架采用双排钢管脚手架，室内搭设满堂钢管脚手架满足结构、装修施工要求。
部分架体无法直接落在地下室顶板上的，可在该处搭设悬挑脚手架，基坑回填时将其外架拆除，回填完后重新搭设落地双排钢管脚手架用于装修外架。
主楼脚手架的选择本工程主楼为超高层结构，由周边框架及核心筒组成。
混凝土结构高度约135.6m，屋面高度142.5m，根据本工程特点，从经济、施工及现场文明施工等因素考虑，主楼脚手架采用机械化施工程度高的爬架。
爬架具有一次装拆、多次使用，节省劳动力，不占用塔吊时间，安全可靠，容易满足文明施工的要求等优点。
本工程爬架及配合使用钢管脚手架的部位如下：主楼采用爬架，爬架从5层开始爬升，5层以下搭设双排钢管脚手架。
垂直运输的选择根据本工程的特点，选择的垂直运输机械包括：3台塔吊、2台双笼外用电梯、5台物料提升机、6个卸料平台及4台混凝土地泵。
本工程塔吊选择主要考虑混凝土结构的施工需要，主主楼选择一台H3/36B 塔吊，能够满足主楼的全部结构内容，裙楼选用1台FO/23B型、1台TC6020型塔吊。
地下结构施工阶段，钢筋、模板本成品材料均由2#塔（FO/23B）3#塔（TC6020）倒运至施工现场。
低层裙楼建筑完成后，2#、3#塔吊拆除，1#负责主楼的全部材料垂直运输。
脚手架工程和垂直运输工程在工程量清单编制计价上的异同点
脚手架工程和垂直运输工程在工程量清单编制计价上的异同点您好，脚手架工程和垂直运输工程在工程量清单编制计价上的异同点；不一样，单项脚手架属于技术措施费，但综合脚手架界定为组织措施费更合适。
首先回顾下综合脚手架的基本知识:为什么把综合脚手架定义为组织措施费。
1、综合脚手架计量单位更接近组织措施费计费模式:相同的结构形式和建筑面积但周长不同，综合脚手架的人、材、机消耗量相差会很多。
举个例子，40*50米的建筑周长180米，而200*10米的建筑物周长是420米,虽然建筑面积、结构形式相同，建筑高度和层高也一致,施工地点相邻,但外脚手架长度相差240米，最后摊销外脚手架成本200*10的建筑物远远高于40*50米的建筑。
所以，以建筑面积为基数的措施费形式基本属于组织措施费范畴。
2、综合脚手架不能与建筑实物量-一对应:不同层高，吊顶脚手架成本也不相同。
每层吊顶脚手架的面积是以吊顶面积为基数，在测算吊顶成本时，可以非常准确地将吊顶脚手架成本与轻钢龙骨、石膏板等与其他吊顶相关的人工、材料、机具费用分开,可以得出每一层的成本。
而与吊顶脚手架不同，综合脚手架是以建筑面积为基数，无法准确计算1-3层每-层脚手架的成本费用。
所以，测算综合脚手架成本的方法不应该是套定额获得，而是以实际工程项目的特点为依据计算相关综合脚手架费用。
3、综合脚手架服务范围是许多工序的集合:综合脚手架费用服务范围太广，很难将费用一--对应到实物量的钢筋、混凝土项目工序中，而单项脚手架很容易对应某道特定的工序，如外墙双排脚手架、吊篮等,很容易让人测算出关于外墙装修或安装工序消耗的脚手架费用。
以下2个小问题来解释下大家更理解地更清晰:A.施工总承包单位的合同是按**地区08定额计价，但建设单位把外墙分包出去了，并给了总包单位总承包服务费(包括脚手架、垂直运输等费用),那么总包单位在结算时还能不能按100%的比例计算安全文明施工费、综合脚手架、垂直运输和超高降效的费用答案:不能，结算审计时不可以扣除总承包单位的综合脚手架费用，因为总包管理费不是搭拆外墙脚手架的费用。
脚手架及垂直运输设施
（a）双排脚手架；
（b）单排脚手架
1―横向水平杆；2―纵向水平杆；3―立杆
图5.2.4 横向水平杆计算跨度
• 纵向或横向杆与立杆连接时，其扣件的抗滑承 载力：
R≤Rc Rc——扣件抗滑承载力设计值（直角扣、旋转扣
M——弯矩设计值；M=1.2MGk+1.4ΣMQk W——截面模量； f——钢材的抗弯设计值； MGk——脚手架自重标准值产生的弯矩； MQk——施工荷载标准值产生的弯矩；
表5.1.6 钢材的强度设计值与弹性模量（N/mm2） 表5.1.7 扣件、底座的承载力设计值（kN）
• 挠度计算：v≤[v]
●钢管 ●扣件 ●底座
●钢管应优先采用外径48 mm、壁厚3.5mm的焊接 钢管。用于立杆、纵向水平杆 和剪刀撑斜杆的钢 管长度宜为4.0～6.5 m，用于横向水平杆的钢管 长度宜为2.1~2.2m，
●扣件为钢管之间的扣接连接件，其基本形式有三 种：直角扣件，用于连接扣紧两根互相垂直交叉 的钢管；回转扣件，用于连接扣紧两根平行或呈 任意角度相交的钢管；对接扣件，用于钢管的对 接接长。
• 作为稳定的结构体系，多立杆式脚手架的主要 构件有立杆、纵向水平杆、横向水平杆、剪刀 撑、横向斜撑、抛撑、连墙件等。
• 立杆式脚手架的基本形式有单排、双排两种。
多立杆式外脚手架
安全网 横向水平杆
纵向水平杆
立杆 竹篱板
多立杆式外脚手架
脚手板
立杆
纵向水平杆
横向水平杆
剪刀撑
▲扣件式钢管脚手架的构成：
1. 构架整体稳定性验算，可转化为立杆稳定性计 算。
垂直运输设备
垂直运输设备垂直运输设备是指担负垂直输送材料和施工人员上下的机械设备和设施。
在砌筑施工过程中，各种材料（砖、砂浆）、工具（脚手架、脚手板）及各层楼板安装时，垂直运输量较大，都需要用垂直运输设备来完成。
目前，砌筑工程中常用的垂直运输设备有塔式起重机、井字架、龙门架、独杆提升机、建筑施工电梯等。
一、垂直运输设备的种类（一）塔式起重机塔式起重机具有提升、回转、水平运输等功能，不仅是重要的吊装设备，而且也是重要的垂直运输设备，尤其在吊运长、大、重的物料时有明显的优势，故在可能条件下宜优先选用。
（二）井字架、龙门架在垂直运输过程中，井字架的特点是稳定性好，运输量大，可以搭设较高的高度，是施工中最常用、最简便的垂直运输设备。
除用型钢或钢管加工的定型井架外，还有用脚手架材料搭设而成的井架。
井架多为单孔井架，但也可构成两孔或多孔井架。
龙门架由两立柱和天轮梁（横梁）构成。
立柱由若干个格构柱用螺栓拼装而成，而格构柱是用角钢及钢管焊接而成或直接用厚壁钢管构成门架。
龙门架设有滑轮、导轨、吊盘、安全装置，以及起重索、缆风绳等，其基本结构形式如图3-4所示。
图3-4 龙门架基本结构形式1—立柱；2—导轨；3—揽风绳；4—天轮；5—吊盘停车安全装置；6—地轮；7—吊盘（三）建筑施工电梯目前，在高层建筑施工中常采用人货两用的建筑施工电梯，其吊笼装在井架外侧，沿齿条式轨道升降，附着在外墙或其他建筑物结构上，可载重货物1.0～1.2 t，亦可容纳12～15人。
其高度随着建筑物主体结构施工而接高，可达100 m。
该施工电梯特别适用于高层建筑，也可用于高大建筑、多层厂房和一般楼房施工中的垂直运输。
二、垂直运输设备的设置要求垂直运输设备的设置一般应根据现场施工条件满足以下一些基本要求。
（一）覆盖面和供应面塔吊的覆盖面是指以塔吊的起重幅度为半径的圆形吊运覆盖面积°垂直运输设备的供应面是指借助于水平运输手段（手推车等）所能达到的供应范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2．布置方式 （1）单排脚手架 （2）双排脚手架
3．钢管扣件脚手架的拆除 （1）脚手架的拆除按由上而下逐层向下的顺序进行，严禁
3.固定式塔式起重机 :底架安装在独立的混凝土基础上，塔身不 与建筑物拉接。
4.爬升式塔式起重机 :安装在建筑物内部（电梯井、小开间）的 结构上，借助套架托梁和爬升系统自己爬升的起重机械。
四、建筑施工电梯 1.齿轮齿条驱动式施工电梯:利用安装在吊箱上的齿轮与安装在 塔架立杆上的齿条相咬合，当电动机经过变速机构带动齿轮转动 式吊箱即沿塔架升降。（自行车链条 )
三、外脚手架 （一）钢管扣件式脚手架 1、钢管扣件式脚手架的构造要求
钢管扣件式脚手架主要由钢管和扣件组成。主要杆件有立 杆、大横杆、小横杆、斜杆和底座等。
2）脚手板：厚度不宜小于50mm，宽度不宜之间的连接，基本形式有三种，如下图 所示：
1、按其搭设位置分为外脚手架和里脚手架两大类； 2、按其所用材料分为木脚手架、竹脚手架和金属脚手架； 3、按其结构形式分为多立杆式、碗扣式、门型、附着式 升降脚手架及悬吊式脚手架等。
二、对脚手架的基本要求
1、满足使用要求：一般为2m左右，且不得小于1.5m； 2、有足够的强度、刚度及稳定性； 3、搭拆简单，搬运方便，能多次周转使用。 4、因地制宜，就地取材，尽量节约用料。
第四章 砌体工程
4.4脚手架与垂直运输机械 教学目的：
了解脚手架的种类、搭设要求； 了解施工中常用的垂直运输机械； 掌握多立杆式外脚手架的构造及搭设方式和要求。 教学重点、难点： 多立杆式外脚手架的构造及搭设方式和要求。
4.4脚手架与垂直运输机械
4.4.1脚手架工程 一、脚手架的分类：按不同的分类标准分为不同的类型。
4．4．2垂直运输机械 常见的有塔式起重机、井架、龙门架和建筑施工电梯等。 一、井架
二、龙门架 由两立柱及天轮梁(横梁)构成，设有滑轮、导轨、吊盘、 安全装置以及起重索、缆风绳等
三、塔式起重机（塔吊）
1.轨道（行走）式塔式起重机 ：一种能在轨道上行驶的起重机。 2.附着式塔式起重机 :固定在建筑物近旁混凝土基础上的起重机 械
2．门型脚手架的搭设程序 铺放垫木(板)→拉线、放底座→自一端起立门架并随即装剪刀 撑→装水平梁架(或脚手板)→装梯子→需要时，装设通长的纵 向水平杆→装设连墙杆→照上述步骤，逐层向上安装→装加强 整体刚度的长剪刀撑→装设顶部栏杆。
四、里脚手架 里脚手架的形式很多，按其构造分为折叠式里脚手架、支柱 式里脚手架和竹、钢制马凳式里脚手架几种，如下图所示：
上下同时作业。 （2）严禁将整层或数层固定件拆除后再拆脚手架。 （3）严禁抛扔，卸下的材料应集中。 （4）严禁行人进入施工现场，要统一指挥，上下呼应，保
证安全。
（二）门型脚手架 1．门型脚手架的构造 门型脚手架由门式框架、剪刀撑和水平梁架或脚手板构成基本 单元，将基本单元连接起来即构成整片脚手架。如下图所示：
载重10KN，可以载12-15人）
2.绳轮驱动式：利用卷扬机、滑轮组，通过钢丝绳悬吊吊箱升降。 （牵引滑轮组）
不能载人
3、注意事项： a、电梯司机身体健康； b、严禁超重，防止偏重； c、定期检查及润滑。
