石化行业设备点检管理系统方案

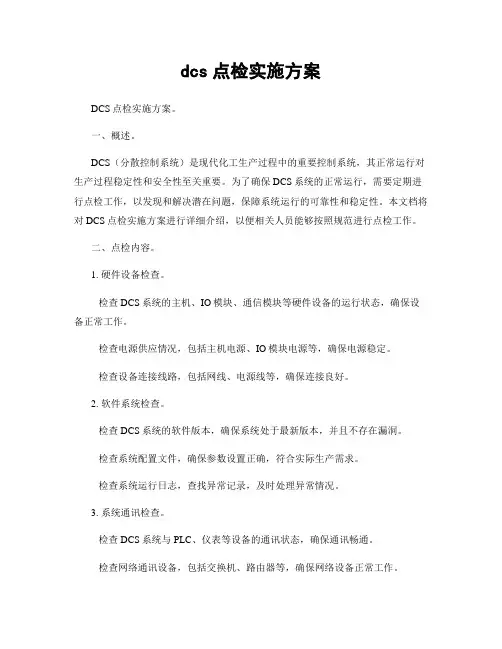

dcs点检实施方案
dcs点检实施方案DCS点检实施方案。
一、概述。
DCS（分散控制系统）是现代化工生产过程中的重要控制系统，其正常运行对生产过程稳定性和安全性至关重要。
为了确保DCS系统的正常运行，需要定期进行点检工作，以发现和解决潜在问题，保障系统运行的可靠性和稳定性。
本文档将对DCS点检实施方案进行详细介绍，以便相关人员能够按照规范进行点检工作。
二、点检内容。
1. 硬件设备检查。
检查DCS系统的主机、IO模块、通信模块等硬件设备的运行状态，确保设备正常工作。
检查电源供应情况，包括主机电源、IO模块电源等，确保电源稳定。
检查设备连接线路，包括网线、电源线等，确保连接良好。
2. 软件系统检查。
检查DCS系统的软件版本，确保系统处于最新版本，并且不存在漏洞。
检查系统配置文件，确保参数设置正确，符合实际生产需求。
检查系统运行日志，查找异常记录，及时处理异常情况。
3. 系统通讯检查。
检查DCS系统与PLC、仪表等设备的通讯状态，确保通讯畅通。
检查网络通讯设备，包括交换机、路由器等，确保网络设备正常工作。
4. 安全性检查。
检查系统的安全设置，包括权限控制、防火墙设置等，确保系统安全性。
检查系统备份情况，包括数据备份、程序备份等，确保数据安全。
三、点检频率。
根据DCS系统的运行情况和生产工艺特点，制定合理的点检频率。
一般来说，可以分为日常点检、周检、月检和季度检四个层次。
日常点检主要针对系统运行状态和异常情况进行快速排查，周检和月检主要对系统硬件设备和软件系统进行全面检查，季度检则是对系统的安全性和稳定性进行全面评估。
四、点检流程。
1. 制定点检计划。
根据点检频率制定点检计划，明确点检的时间节点和具体内容，确保点检工作有条不紊地进行。
2. 点检准备。
提前准备好点检所需的工具和设备，包括检测仪器、通讯设备等，确保点检工作的顺利进行。
3. 点检执行。
按照点检计划，逐项进行点检工作，记录点检过程中发现的问题和异常情况。
4. 异常处理。
化工设备点检管理制度
化⼯设备点检管理制度化⼯设备点检管理制度（通⽤7篇） 在当今社会⽣活中，接触到制度的地⽅越来越多，制度是要求⼤家共同遵守的办事规程或⾏动准则。
拟定制度需要注意哪些问题呢？下⾯是⼩编收集整理的化⼯设备点检管理制度（通⽤7篇），欢迎⼤家借鉴与参考，希望对⼤家有所帮助。
化⼯设备点检管理制度1 1、设备点检制包括⽇常点检制和定期点检制。
2、⽇常点检制是为了及时发现设备的异常状况。
以便进⾏必要的维护，由设备的操作⼈员按照设备点检记录规定的部位、点检标准、点检部位进⾏检查，并将点检结果原本本地填写在点检记录上。
3、设备定期点检是为了全⾯、准确地掌握零件磨损的实际情况，以确定是否进⾏修理，主要是由操作⼯协助，由专职维修⼯和车间设备管理员进⾏定期检查。
每10天检查⼀次，并填写好专业点检记录。
4、设备点检制是为了引⽤现代化的检测⼿段打下基础，必须扎扎实实地搞好这项⼯作，尤其是填好设备的点检记录，该记录本⽉⽉底有车间连同运⾏记录报机动部。
5、机动部有专职点检⼈员负责全⾯安排点检⼯作，并定期抽检点⼯作的进展情况。
必要时使⽤检测仪器进⾏现场测试，进⾏定量分析，将发现的问题及时呈报。
化⼯设备点检管理制度2 ⼀、⽬的 为了进⼀步加强顺达公司设备点检管理⼯作，促进和推⼴设备点检制度的全⾯贯彻落实，激发各作业区的领导意识和重视程度，发挥基层点检责任员的聪明才智和主观能动性，增强⼴⼤职⼯的责任⼼和积极性，避免和减少责任事故的发⽣，提⾼设备综合运转率，真正做到有责任、有落实、有奖罚。
同时，根据上级主管领导、部门和本⼚的要求，制定本考核办法。
⼆、适⽤范围 本办法适⽤于顺达公司所属维检中⼼各作业区设备点检管理。
三、职责 1、设备科具有对本办法落实和考核的职能。
2、本办法主要针对各作业区点检作业长和责任员制定。
四、考核内容和办法 1、各作业区点检⼯作不贯彻、不落实、不执⾏，按⽉扣罚设备点检作业长、责任员5-20分。
2、各作业区点检⼯作组织机构不健全，责任不明确，⽆管理制度和考核细则，按⽉扣罚点检作业长、责任员5-10分。
中石油锦西石化设备巡检建设方案
北京航天智控监测技术研究院
6
3.1.4 使用对象：各装置现场设备巡检人员（巡检员） 。 3.1.5 巡检频率：一天 24 小时划分为 12 个轮次，每个轮次对所属线路设备巡
检一次。
3.1.6 巡检内容：各电机及泵体的振动（加速度、速度、位移） ，轴承的温度，
关键机组（如压缩机、搅拌机等）的温度，抄录各关键装置出入口压力，记录设备组件 是否正常、是否防腐、保温、漏油等。
北京航天智控监测技术研究院
7
3.2 精密点巡检 —— 烟气轮机 精密点巡检—— ——烟气轮机
、烟气轮机 3.2.1 3.2.1、烟气轮机
催化裂化装置烟气轮机拖动的三机组是装置的最关键设备之一 ,它利用催化裂化装 置生产过程中产生的高温再生烟气余热驱动轴流式空气压缩机作功 。烟气轮机机组的 运行情况直接关系到催化装置的安全运行周期和能耗水平 ,对保证催化装置正常平稳 运行和节能降耗具有重要意义 。 烟气轮机由兰炼机械厂制造 ,型号为 YLⅡ210000 F/ 1 ,设计入口温度为 660℃, 设计出口温度为 484℃,设计入口压力 0.37M Pa ,入口烟气体积流量 28000m3/h ( 标准 状态) ,转速 5880r/min,功率 13 930 kW 。 轴流风机由陕西鼓风机厂制造, 型 AV56213 ,风量 3000 m3 / min ( 标准状态 ) , 其出口压力为 0.43 M Pa ,功率 9040 kW 。电机由上海电机厂制造 ,型号为 YCH71024 , 功率 6300 kW 。
北京航天智控监测技术研究院 9
轴心轨迹可以看出 ,其轴心轨迹紊乱 ,不平滑 ,存在许多尖角 。烟气轮机前 、后轴承 1X 频轴心轨迹见图 3 ,图 3 显示烟气轮机前 、后轴承轴心轨迹频繁出现正 、反进动 交替现象 。图 3 说明机组运行非常不稳定 。 3.2.3.2 烟气轮机时域波形 时域波形是幅值随时间变化的图形 ,具有直观 、易于理解 、反映最原始的信号 、 包含的信息量大等特[2 ]点 。 图 4 是烟机及轴流风机的振动测量位置 2.3.4.5.7.8.9.10 这 8 个振动测点的时域波形 ,由图 4 可见 ,其中 4 个测点位置 ( 2 .3 .8 .10 ) 的时 域波形显示明显的削波现象 。
化工设备巡检管理解决的方案V1.0
温度测量 35 ℃
ε =0.95
实践值： 35
标值：＜40℃
数据进入企业局域网
5
记录巡巡检情况
数据上传到终端电脑
4
应用服务器
IE浏览器 报表查询终端
趋势图分析
数据仓库
6
正常数据劣化分析 异常数据转入消缺
员工绩效考核
统计
巡检有计划，过程有监督，事后有分析
创新产生效益
16
巡点检管理系统--巡检前
创新产生效益
10
设备管理信息系统特点
使用PDA应用开发技术，简化巡检过程，提高巡检质量和巡检效率。 使用PDA离线和在线巡检技术，确保系统安全性、稳定性和实时性。 使用PDA智能巡检，自动生成巡检事件内容，自动上报设备巡检事件。 使用RFID无线射频技术， 确保巡检到位识别。 使用GPS技术，录制和保存巡检轨迹。 按照作业指导书进行巡检，规范巡检过程。 保存巡检过程中设备运行数据和巡检数据，以便于以后分析决策。 运用设备运行参数预警功能，自动发现异常。 巡检任务灵活的派遣。 巡检结果的灵活查询，巡检事件报表灵活展现功能。
任务分配仪
+
点
测量仪 +
检
电子作业指
仪
导书
创新产生效益
18
巡点检管理系统--巡检后
巡点检不是目的，只是个过程。。。
数据不加以整理不能成为信息 准确
现场大量数据的采集，系统形成数据仓库
信息不加以分析不能成为知识 简单
运用系统数据多维度的统计分析、图表呈现
知识不加以应用不能成为力量 可靠
在系统中积累形成缺陷库、检修库，指导后续作业
设备管理信息系统功能简介
目录

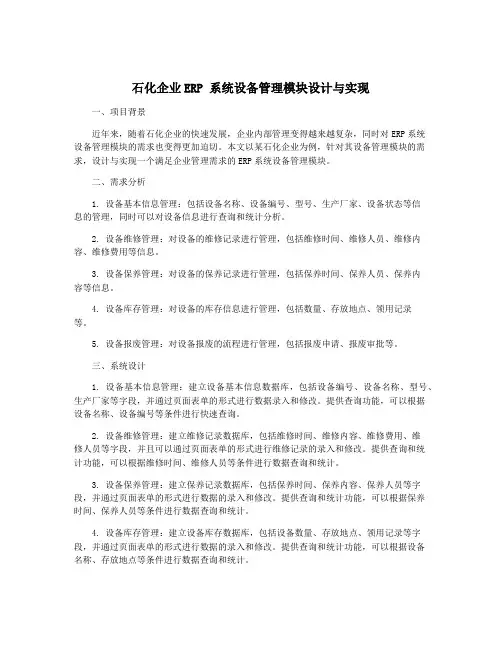

石化企业ERP 系统设备管理模块设计与实现
石化企业ERP 系统设备管理模块设计与实现一、系统设备管理模块的设计要求1. 设备信息管理石化企业的生产设备种类繁多，数量庞大，需要对设备的基本信息进行有效管理，包括设备名称、型号、规格、出厂编号、生产厂家、购置日期、启用日期、使用状态等。
还需要对设备的技术参数、保养周期、保养记录、维修记录等信息进行管理，以便及时了解设备的使用状况和维护情况。
2. 设备库存管理石化企业通常会针对设备零件和备件进行库存管理，因此系统设备管理模块需要对设备库存进行有效的管理，包括库存数量、存放位置、入库日期、出库日期、库存状态等信息。
还需要对设备备件的采购、入库、出库、盘点等流程进行有效的管理和跟踪。
3. 设备维护管理设备维护是保障设备正常运行的重要环节，因此系统设备管理模块需要对设备的保养计划、保养任务、保养记录进行有效管理，以便及时对设备进行定期保养和维修，延长设备的使用寿命，保障生产的顺利进行。
二、系统设备管理模块的设计与实现1. 数据库设计系统设备管理模块的设计首先需要设计相应的数据库结构，包括设备信息表、设备库存表、设备维护表、设备故障表等。
对于设备信息表，需要包括设备的基本信息和技术参数信息；对于设备库存表，需要包括设备备件的库存信息；对于设备维护表，需要包括设备的保养计划和维护记录信息；对于设备故障表，需要包括设备的故障记录和维修信息等。
2. 功能设计系统设备管理模块的功能设计需要根据石化企业的实际需求进行设计，包括设备信息管理、设备库存管理、设备维护管理、设备故障管理等功能。
在设备信息管理方面，需要提供设备信息的录入、修改、查询、统计等功能；在设备库存管理方面，需要提供设备库存的入库、出库、盘点等功能；在设备维护管理方面，需要提供保养计划的制定、保养任务的执行、保养记录的填写等功能；在设备故障管理方面，需要提供故障记录的录入、维修任务的安排、维修记录的填写等功能。
4. 实现方法系统设备管理模块的实现方法可以采用现有的ERP系统进行开发，也可以采用自主开发的方式进行实现。
石化企业ERP 系统设备管理模块设计与实现
石化企业ERP 系统设备管理模块设计与实现一、项目背景近年来，随着石化企业的快速发展，企业内部管理变得越来越复杂，同时对ERP系统设备管理模块的需求也变得更加迫切。
本文以某石化企业为例，针对其设备管理模块的需求，设计与实现一个满足企业管理需求的ERP系统设备管理模块。
二、需求分析1. 设备基本信息管理：包括设备名称、设备编号、型号、生产厂家、设备状态等信息的管理，同时可以对设备信息进行查询和统计分析。
2. 设备维修管理：对设备的维修记录进行管理，包括维修时间、维修人员、维修内容、维修费用等信息。
3. 设备保养管理：对设备的保养记录进行管理，包括保养时间、保养人员、保养内容等信息。
4. 设备库存管理：对设备的库存信息进行管理，包括数量、存放地点、领用记录等。
5. 设备报废管理：对设备报废的流程进行管理，包括报废申请、报废审批等。
三、系统设计1. 设备基本信息管理：建立设备基本信息数据库，包括设备编号、设备名称、型号、生产厂家等字段，并通过页面表单的形式进行数据录入和修改。
提供查询功能，可以根据设备名称、设备编号等条件进行快速查询。
2. 设备维修管理：建立维修记录数据库，包括维修时间、维修内容、维修费用、维修人员等字段，并且可以通过页面表单的形式进行维修记录的录入和修改。
提供查询和统计功能，可以根据维修时间、维修人员等条件进行数据查询和统计。
3. 设备保养管理：建立保养记录数据库，包括保养时间、保养内容、保养人员等字段，并通过页面表单的形式进行数据的录入和修改。
提供查询和统计功能，可以根据保养时间、保养人员等条件进行数据查询和统计。
4. 设备库存管理：建立设备库存数据库，包括设备数量、存放地点、领用记录等字段，并通过页面表单的形式进行数据的录入和修改。
提供查询和统计功能，可以根据设备名称、存放地点等条件进行数据查询和统计。
5. 设备报废管理：建立设备报废数据库，包括报废申请、报废审批等字段，并通过页面表单的形式进行数据的录入和修改。
化工设备管理点检巡检智能巡检解决方案轻流
化工设备管理点检巡检智能巡检解决方案轻流范本1：化工设备管理点检巡检智能巡检解决方案1. 引言1.1 背景1.2 目的1.3 范围2. 设备分类与编号2.1 设备分类说明2.2 设备编号规则3. 巡检频率与周期3.1 巡检频率设定3.2 巡检周期规划4. 巡检内容4.1 巡检项说明4.2 巡检步骤4.3 巡检记录要求5. 巡检流程5.1 巡检前准备5.2 巡检过程5.3 巡检异常处理6. 巡检工具与仪器6.1 巡检工具清单6.2 仪器使用说明7. 数据分析与报告7.1 数据采集与整理 7.2 数据分析方法7.3 巡检报告8. 巡检人员培训与管理 8.1 巡检人员培训要求8.2 巡检人员管理9. 巡检设备维护与保养 9.1 设备维护计划9.2 维护记录与分析10. 巡检数据分析与改进10.1 数据分析方法10.2 改进措施建议附件：巡检记录表、巡检报告模板、设备维护计划模板法律名词及注释：- 巡检：定期检查设备，并记录下来以评估其工作状况和性能。
- 设备编号：为设备标识唯一编号的规则，以便于管理和溯源。
- 巡检频率：巡检的时间间隔。
- 巡检周期：设定巡检频率的时间周期。
- 巡检记录：巡检过程中所记录的信息和数据。
- 巡检异常处理：发现设备异常情况时的处理措施。
- 巡检工具：进行巡检时所使用的工具。
- 仪器使用说明：使用仪器时的操作指南和注意事项。
- 数据分析与报告：对巡检数据进行统计和分析，并巡检报告。
- 巡检人员培训要求：巡检人员应具备的培训内容和要求。
- 巡检设备维护与保养：根据巡检结果进行设备维护和保养工作。
- 维护记录与分析：记录设备维护过程和结果，并进行数据分析和评估。
- 数据分析方法：对巡检数据进行统计、趋势分析等方法。
- 改进措施建议：根据巡检数据分析结果提出设备改进措施的建议。
范本2：轻流化工设备管理点检巡检智能巡检解决方案1. 简介1.1 背景1.2 目的1.3 范围2. 设备管理2.1 设备分类2.2 设备编号规则3. 点检与巡检3.1 点检与巡检的定义3.2 巡检频率与周期计划4. 巡检内容4.1 巡检内容说明4.2 巡检步骤与要求4.3 巡检记录5. 巡检流程5.1 巡检前准备5.2 巡检过程5.3 异常处理与报修6. 巡检工具与仪器6.1 巡检工具清单6.2 仪器使用说明7. 数据分析与报告7.1 数据采集与整理7.2 数据分析方法7.3 巡检报告与汇总8. 巡检人员培训与管理8.1 巡检人员培训要求 8.2 巡检人员管理与评估9. 设备维护与保养9.1 维护计划与周期9.2 设备维护记录与分析10. 数据分析与改进10.1 数据统计与分析10.2 改进措施与建议附件：巡检记录表、巡检报告模板、设备维护计划模板法律名词及注释：- 设备管理：对化工设备进行分类、编号、维护和管理的活动。
设备点检管理系统解决方案
设备点检管理系统解决方案
摘要：目前,现代设备正朝着大型化、机电一体化、连续化、高速化方向发展,这对现代企业设备点检管理提出了新的挑战,企业实施点检信息化就必然成为现代设备管理的大趋势.
传统设备点检方式面临的主要问题:
●设备状态信息获取不足:用五感的方式做点检,信息收集方式单一,纸笔抄写录入的繁琐、低效、
费时、费力;
●设备状态信息缺乏有效的描述方式与流转途径:书面报告、口头报告为主的信息流转方式,不能保
证设备信息的准确、及时传递;中、高层技术人员和企业管理人员无法及时、准确了解设备状况,保证设备故障及时维修.
●设备信息积累和共享无法实现:设备点检信息表达不统一、不能及时集中;大量的设备历史信息缺
乏有效的保存和管理;设备信息综合利用困难.
针对传统设备点检方式存在的问题,这时引入一套新的点检方式已成为大趋势.设备点检管理系统是一套由软硬件相结合的设备管理解决方案,系统可对设备的运行状况进行实时反馈,自动记录设备点检结果等信息，及时生产设备点检统计分析报表,方便中、高层技术人员和企业管理人员及时、准确了解设备状况。
主要特点:
●设备点检规范化：规范点检周期及评分权重；
●设备点检内容标准化：针对不同设备制定点检标准，并规范巡检内容；
●点检过程高效化：手持终端集报表，拍照，无线上传一体，实现无纸化巡检，节省50%人力成本;
●点检结果信息化：设备状况信息准确、及时传递,设备状况信息实时共享；
●异常跟踪系统化：跟踪异常处理过程，督促相关人员及时处理；
●异常状况统计分析：统计各类异常状况次数及时间，并进行归类分析；。
