This model paper was revised by the Standardization Office on December 10, 2020 一、准备底图：底图可采用竖向规划图，由路网和竖向标高即可（如下图示意）
二、将竖向标高的文字标注统一移至如下格式（所有竖向标高标注文字均应左下角插入点与道路交叉点重合）
三、将所有竖向标高点定义为标高离散点
选择文本定义项后按命令提示操作
离散点定义完成后出线如下效果：
四、根据竖向标高关系，确定排水分区，组织管网布置（具体方法是先画好依次多段线将其定义为雨水管道，如何定义见上次发的实例）
五、定义井地面标高，在命令栏选择离散点定义的方法，根据相应提示便可将检查井标高一次性定义完成
六、开始进行雨水计算：
1、汇水面积划分：
①“转换路中红线”命令
②“定义汇水界线”命令
③“自动划分汇流面积”命令
自动划分完汇水面积后如下效果：
注：由于这次实例的路网比较方正规整，所以自动划分的汇水面积也特别规整，如果路网相对不规整，则划分出来的汇水面积也会出线问题，需人工予以修正。 ④“自动布参数块”命令：
需要在一步设置综合径流系数大小
定义完成后如下：
⑤“连接参数块”命令，将上一步生成的参数快与对应的检查井进行逐一连接
到这里，汇水面积划分完毕，同时每一个检查井将有一个对应的汇水分区。
2、定义排水口：根据汇水分区定义排出口，排出口定义完成后系统会默认的将这个排水口的所有管网进行计算
3、开始正式雨水计算：（计算之前需对所有检查井进行编号，采用自动节点编号的方式；同时需对各管段对管道坡度也要定义，管道坡度均采用路面坡度，但应注意如有逆坡管道或是坡度过缓管道应进行修改）
根据各地实际确定暴雨强度、重现期等计算参数：
设定完参数后点击图面提取，选择你要计算的排水分区，将每段管道逐一选择后回车便可进行初算，点击初算命令后会提醒生成何种格式的水力计算表（建议选择EXEL格式的水里计算表）
初算完成后，在生成的水力计算表中找出不符合规范的管道，对其管径、坡度、埋深等数据；
对照水力计算表中发现的需调整的管道，在管道参数这一列中找到相应管道进行调整，然后进行复算。
复算校核完成后便可将计算结果赋回图面。 复制完成后变完成最后一步工作标注。
通过上述步骤，雨水计算基本完成，如果不清楚的地方电话在交流。
污水计算步骤基本相同，可以在完成的雨水计算图的基础上变换图层进行计算，因为划分布置管线和划分汇水分区这一部分重复工作可以省略，相对速度会快好多。
最后建议你们以后排水规划还是用鸿业，用完后你们会无法自拔的爱上鸿业。
(整理)鸿业污水处理软件V20简介-彩页
精品文档
精品文档 鸿业污水处理软件V2.0简介
鸿业水处理设计软件是鸿业公司研制的CAD系列软件之一，由给排水专业人员和计算机专业人员共同开发而成。可完成工艺流程图、水处理构筑物的设计，材料自动汇总而且可实现图面材料与材料表的自动对应标注。管道、管件、阀类、设备等真实表示，针对不同构筑物特点，采用参数化绘制和工具集式绘制，达到设计的快速性和灵活性相结合。适用于规划院、工业院、市政院、环保公司等。
鸿业水处理设计软件的CAD操作平台为美国AutoDesk公司的AutoCAD R2006～2009。
流程图设计
1. 进行工艺流程图和水力剖面图的设计。丰富的构筑物和设备图块，可以满足设计人员快速完成图形绘制。
2. 流程图管线种类齐全，而且可以根据自己的需要任意添加。
3. 快速实现管道遮挡断线，快速标注构筑物特征点标高、管道直径、管道代号。
4. 自动绘制流程图图例表。
参数化构筑物设计
1. 参数化构筑物绘制可完成配水井、幅流沉淀池、A/A/O池、SBR池、污泥浓缩池的平面和剖面图设计。 精品文档
精品文档
2. 自动绘制集水槽、进出水等部位详图
3. 构筑物进水、出水、刮吸泥机等灵活选择 精品文档
精品文档
4. 参数修改，可在程序界面右侧直观看到修改效果；程序界面右侧区域可自由放缩和移动图形。 精品文档
精品文档 双线管道设计
1. 双线管道绘制时，自动根据管道标高处理管道连接和管道遮挡关系，根据选择采用焊接或法兰连接，法兰出头长度自由设置。
2. 管道之间可以实现自由连接。
3. 阀门、管件真实长度表示，使设计图纸看起来更真实。
4. 管道布置时，可根据流量、管径等自动计算流速和水力坡降，为设计师更科学选择管径提供依据。
平面图、剖面图设计
1. 自动从平面图剖切管道和设备的剖面图。
2. 快速布置曝气头，批量参数化布置曝气支干管，曝气头与管道自动连接。
3. 真实表示水泵、输送机、砂水分离器、刮吸泥机等设备，可根据设计院的要求扩充设备库。
鸿业管网教程
如果你是8.0，可以这样： 1、布置平面管道
2、定井地面标高 3、按照坡度自动定义管道标高
按照这样的步骤把雨污水管道标高总初步定义出来 4、绘制优先级高的管道纵断面图，纵断面动态调整，满意后返回平面图
5、绘制优先级次之管道的纵断面图，纵断面动态调整，满意后返回平面图
6、最后绘制压力管道的纵断面图，纵断面动态设计，然后返回平面
最后用自动分幅出图方式（工具中的自动断面图）绘制分幅断面图
一、软件安装以后，双击图标以后出现提示“创建套接字错误！”，不能进入软件怎么办？ 这种情况一般是由于Tcp/ip协议没有正确配置引起的，例如：没有安装Tcp/ip协议、IP地址设置和子网
掩码设置错误等等，请联系贵单位的网络管理人员，重新配置TCP/IP协议，或者简单的删除TCP/IP协
议后重新安装。
二、双击软件图标，没有任何出错提示却进入了CAD而不是市政管线软件怎么办？ 这种情况一般是由CAD的安装目录下或CAD的SUPPORT目录下有acad.lsp这个文件引起的。这个文
件可能是单位里有自己开发的程序，使自己单位人员编写的，也有可能是CAD病毒程序。判断是不是CAD
病毒程序的标准：检查acad.lsp所在目录下是否有acadapp.lsp，如果有，基本上可以肯定是CAD病毒
程序。遇到CAD病毒程序时的处理办法：使用windows的查找功能在整个机器上查找acad.lsp和acadapp.lsp，把查找到的文件全部删除掉即可。
如果acad.lsp使自己单位的人员编写的，可以让编写该程序的人员把这个文件中的内容添加到软件子目录sys下的acad2000.lsp中，然后，删除acad.lsp即可。也可以把自己单位编写的程序提供给我们，由
我们把它们和我们的软件整合到一块。
三、利用测绘单位提供的地形图，进入软件后不能设置工程名怎么办？ 这种情况一般是由于在本机上找不到地形图中使用的“形”文件（*.shp和*.shx）引起的，找不到的这种
MicrosoftWord-使用鸿业市政管线9.0软件常见问题总结（3）
MicrosoftWord-使⽤鸿业市政管线9.0软件常见问题总结
（3）
使⽤鸿业市政管线9.0软件常见问题的总结（3）
（本部分涉及给⽔管道设计相关内容。）1.什么情况下需要定义管道桩号？
答：⼀般在设计野外输⽔管线时需要定义管道桩号。在实际⼯程设计中，野外输⽔管线以及向⽔体排放管线的设计时，没有道路桩号可以利⽤，为准确表现设计内容，可以利⽤软件中管道⾥程桩号的概念进⾏设计。2.给⽔管道的管道标⾼位置与⾬污⽔是否相同？
答：不相同。给⽔管道标⾼指管中标⾼，⾬污⽔管道标⾼指管内底标⾼。3.给⽔管道中【定井地⾯标⾼】时，命令⾏提⽰输⼊的横坡指什么？
答：是指道路中⼼线到节点所在位置的合成坡度，即：（节点所在位置标⾼-道路中⼼线标⾼)／节点到道路中⼼线的距离。4.给⽔管道中【定井地⾯标⾼】时，采⽤“路标⾼计算”⽅式时，标⾼⽂件如何获取？有什么注意事项？
答：标⾼⽂件有三种获取⽅式：
①由道路专业提供“*.bgs”设计标⾼⽂件；
②由设计⼈员直接输⼊；
③在道路纵断⾯图上，⽤【测量图提取】命令提取并保存为“*.bgs”设计标⾼⽂件。 注意事项：道路中⼼线必须定义过桩号；选择的节点须在参照的道路中⼼线桩号范围内；选择节点的桩号必须在关联的标⾼⽂件桩号范围内；井节点距离道路中⼼线不超过50m。5.【综合定给排⽔标⾼】中，如何使⽤“回溯调整⾼优先级管⽹”选项？
答：前题条件是：给⽔与排⽔管线垂直间距必须⼩于设定值时，该选项的设置才会起作⽤。 当选择不回溯时，则直接在相交位置布置给⽔弯头；
若选择回溯时，则会先判断（给⽔管径－排⽔管径）是否⼤于等于设定值。
当⼤于等于设定值时，可调整⾼优先级管⽹（⾼优先级管⽹指交叉管中⽐当前管道优先级⾼⼀级的管⽹）；当⼩于设定值时，则不再回溯，直接在给⽔管上布置弯头。6.给⽔⾃动布置排⽓和排泥井的⽅式有哪些？
答：①在平⾯上通过【⾃动布置排⽓井】和【⾃动布置排泥井】布置；
②在纵断中通过【⾃动插⼊排泥排⽓井】布置。
排水沟系统计算
排水沟系统计算
排水沟系统计算涉及多个方面，包括尺寸、流量、坡度以及所需的工程量等。以下是一些关键的计算方法和公式：
1. 排水沟尺寸计算：
宽度：通常，排水沟的宽度应大于或等于排水管的直径。
深度：应足够容纳排水管和水流。
长度：根据实际需要进行设计。
2. 排水沟流量计算：
常用的计算公式为：Q = K × B × D × V
Q：排水沟的流量，单位为m³/s。
K：系数，一般取0.7\~0.8。
B：排水沟的宽度，单位为m。
D：排水沟的深度，单位为m。
V：水流速度，单位为m/s。
另一个常用的公式是曼宁公式：Q = A × R^(2/3) × S^(1/2)
A：排水沟横截面积，单位为平方米。
R：湿周半径，单位为米。
S：水流坡度，单位为米/米。
3. 排水沟坡度计算：
常用的计算公式为：S = (H/L) × 100
S：排水沟的坡度。
H：高度差，单位为m。
L：水平距离，单位为m。
通常，排水沟的坡度应大于0.5%。
4. 工程量计算：
土方工程量：需要计算挖掘排水沟所需的土方工程量。例如，混凝土的用量 = 长度 × 截面积 × 厚度。
砖砌工程量：为了加强排水沟的稳定性，可以在排水沟两侧砌砖。砖的用量 = 长度 × 砌筑高度 × 砖长 × 砖宽 ÷ 砖高。
排水管工程量：在排水沟中安装排水管以将雨水排放到下水道或其他排水设施中。
5. 雨水排水量计算：
计算公式：Q = C × I × A
Q：雨水排水量，单位为m³/s。
C：径流系数，无单位，取值范围为0.5\~0.9。
I：降雨强度，单位为mm/h。
A：室外排水沟的有效面积，单位为m²。
在进行排水沟系统计算时，需要综合考虑多个因素，包括排水沟的尺寸、流量、坡度以及所需的工程量等。同时，还需要考虑降雨强度、径流系数等因素对雨水排水量的影响。这些计算方法和公式可以帮助工程师和设计师进行排水沟系统的规划和设计。
鸿业市政管线设计软件HY-SZGX V9.0功能介绍
鸿业市政管线设计软件 HY-SZGX v9.0功能介绍
本系统由给排水专业人员和计算机专业人员共同开发而成，经过多年的扩充升级，最新版本为9.0版。目前在全国的市政设计单位得到广泛使用和认可。市场占有率多年稳居第一。 从地形处理到道路绘制，从平面设计到纵断面设计，从给水、污水、雨水设计到各类管线综合调整，从管网平差计算到污水雨水计算。软件基本涵盖了市政管线设计的全部内容。与工程实际理念相通，使用起来没有距离感。动态可视化纵断面设计，纵断设计结果自动返回平面，自动标注、设计调整图面标注自动更新，管道可采用PLINE、LINE和ARC表示，具有专业覆盖面广、自动化程度高、符合设计人员思维习惯等特点。软件深度和灵活性可满足全国不同地区设计人员施工图的要求。采用最新的标准图集和制图标准，保证设计的先进性。 HY-SZGX V9.0的CAD操作平台为美国AutoDesk公司的AutoCADR2000~2011。
一、 地形、道路、总图
软件中充分考虑了道路与管线设计之间的紧密联系，提供了地形处理、平面道路的绘制、
建构筑物绘制等功能。对于已有道路条件图的情况，软件中提供了比较完整的地形处理、道
路数据转换接口，快速得到管线设计要求的数据条件，不必依赖道路软件。可处理自然地形
和设计地形。
根据道路边线自动生成道路中心线，更好地进行现状路改造。
可支持大地测量坐标和施工坐标双坐标系。
道路、建构筑物绘制
绘制道路
自动提取道路沿线地形标高
二、 平面设计
根据给水、污水、雨水管道各自的特点，结合道路的特征采用自动定线和交互定线相结
合的方式，快速得到管道平面布置图。对于原来的规划图，还可以采用定义管线功能把规划
图中的已有管线定义成给排水管线。对于没有道路的给水输水管线和向水体排放的雨污水管线，软件中引入管线桩号的概念，可以根据管道里程桩来进行设计。管线可以用PLINE、LI
NE或ARC表示。
快速布置管线、井类、雨水口、预埋管道，可以识别用户自定义的雨水口，管道标高可
初学者鸿业市政道路设计操作步骤

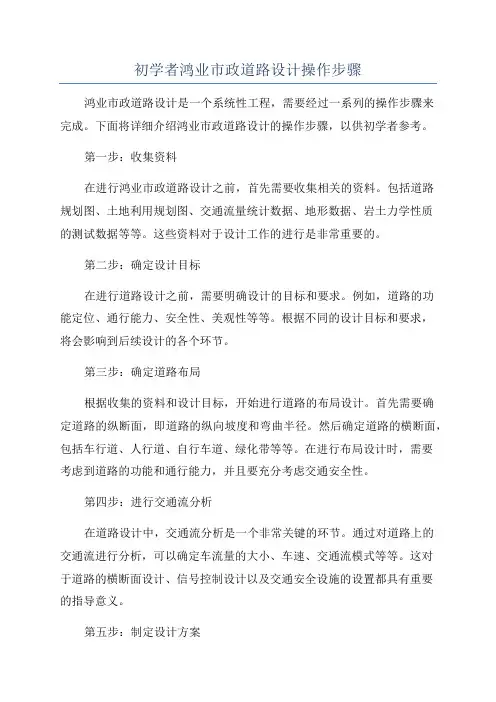

初学者鸿业市政道路设计操作步骤
