长度测量实验报告
用比较仪测量长度的实验报告.doc

用比较仪测量长度的实验报告.doc
一、实验目的
本实验旨在测试和验证使用比较仪测量长度的结果是否准确、准确度如何。
二、实验原理
比较仪是一种测量工具,它使用一组标准长度棒,通过比较实测的长度和标准长度的差,从而测量物体的长度。
三、实验仪器
1、比较仪;
2、标准棒;
3、铲子;
4、小块木头。
四、实验步骤
(1)把铲子放入比较仪的工作台的最低位置,把比较仪的整体升起。
(2)接着把木片放在比较仪的工作台上,把精度杆放在木片上,一步步将木片压紧放在比较仪上。
(3)当木片被轻压放在比较仪上,准备开始测量时,用比较仪上的精度杆滑动按杆来测量,将比较仪的屏幕上的数字记录下来,完成测量工作。
(4)把木片拿起,用实际尺子测量木片的长度,并记录数据。
(5)重复(1)~(4)步骤,测试比较仪10次,对比比较仪测量结果和实际尺子测量结果,考察比较仪的准确度,总结比较仪测量长度的结果是否准确。
五、实验数据
序号比较仪测量(cm)实际尺子(cm)
01 5.15 5.25
02 5.30 5.30
03 5.20 5.20
04 5.18 5.18
05 5.13 5.13
06 5.25 5.25
07 5.29 5.29
08 5.17 5.17
09 5.19 5.19
10 5.21 5.21
六、结果分析
由上表可知,比较仪测量和实际尺子测量结果基本一致,误差在0.1cm范围内,可以看出,比较仪测量长度的结果是准确的,准确度较高。
七、结论。
长度的测量实验报告

长度的测量实验报告一、实验目的1、学会使用刻度尺、游标卡尺和螺旋测微器等测量长度的工具。
2、掌握测量长度的基本方法和读数规则。
3、了解测量误差的来源和减小误差的方法。
二、实验原理1、刻度尺测量长度的原理是将被测长度与刻度尺上的刻度线进行比较,直接读出刻度值。
2、游标卡尺是利用主尺和游标尺上刻度线的间距差来测量长度的。
3、螺旋测微器是通过旋转螺杆,使测微螺杆与固定刻度套筒之间的距离发生变化,从而测量长度。
三、实验器材1、刻度尺(最小刻度为 1mm)2、游标卡尺(精度为 002mm)3、螺旋测微器(精度为 001mm)4、待测物体(如圆柱体、长方体等)四、实验步骤1、用刻度尺测量物体的长度(1)将刻度尺平放在被测物体上,使刻度线与物体的边缘对齐。
(2)读数时,视线要垂直于刻度尺,读取刻度值,注意估读到最小刻度的下一位。
2、用游标卡尺测量物体的长度(1)检查游标卡尺的零刻度线是否对齐。
(2)将被测物体放在游标卡尺的测量爪之间,轻轻推动游标卡尺,使测量爪与物体紧密接触。
(3)读取主尺上的刻度值,再加上游标尺上与主尺刻度线对齐的刻度值乘以精度。
3、用螺旋测微器测量物体的直径(1)先检查零点读数,若不为零,应记录下来。
(2)将被测物体放在测微螺杆与固定刻度套筒之间,旋转测微螺杆,当测微螺杆与物体接触时,听到“咔咔”声即可。
(3)读取固定刻度套筒上的刻度值,再加上可动刻度上与固定刻度套筒刻度线对齐的刻度值乘以精度。
五、实验数据记录与处理1、刻度尺测量数据物体 1:长度为_____mm物体 2:长度为_____mm2、游标卡尺测量数据物体 1:长度为_____mm物体 2:长度为_____mm3、螺旋测微器测量数据物体 1:直径为_____mm物体 2:直径为_____mm对测量数据进行处理,计算平均值和标准偏差,以评估测量结果的准确性和精密度。
六、误差分析1、系统误差(1)刻度尺的刻度不均匀或磨损。
(2)游标卡尺和螺旋测微器的零点误差。
测量学实验报告3篇

测量学实验报告测量学实验报告精选3篇(一)实验名称:测量学实验实验目的:1. 了解测量学的基础概念和原理;2. 学习使用测量仪器和工具进行精确测量;3. 提高实验操作技巧和数据处理能力。
实验器材:1. 游标卡尺2. 外径千分尺3. 内径千分尺4. 量规5. 直尺6. 平面镜7. 螺旋测微器8. 倍频器实验内容:1. 使用游标卡尺测量不同物体的长度,并比较其精度;2. 使用外径千分尺测量圆柱体的外径,并计算其直径;3. 使用内径千分尺测量孔的内径,并计算其直径;4. 使用量规测量物体的长度,并比较其与游标卡尺测量结果的差异;5. 使用直尺和平面镜测量物体的长度和平行度;6. 使用螺旋测微器测量物体的高度和厚度;7. 使用倍频器对频率进行测量。
实验步骤:1. 使用游标卡尺测量不同物体的长度,记录测量结果;2. 使用外径千分尺测量圆柱体的外径,记录测量结果,并计算直径;3. 使用内径千分尺测量孔的内径,记录测量结果,并计算直径;4. 使用量规测量物体的长度,记录测量结果;5. 使用直尺和平面镜测量物体的长度和平行度,记录测量结果;6. 使用螺旋测微器测量物体的高度和厚度,记录测量结果;7. 使用倍频器测量频率,记录测量结果。
实验数据:游标卡尺测量结果:物体1:15.2 cm物体2:9.6 cm物体3:27.8 cm外径千分尺测量结果:圆柱体直径:6.8 mm内径千分尺测量结果:孔直径:4.2 mm量规测量结果:物体长度:25.6 cm直尺和平面镜测量结果:物体长度:30.2 cm平行度:0.02 mm螺旋测微器测量结果:物体高度:12.5 mm物体厚度:3.7 mm倍频器测量结果:频率:125.4 Hz数据处理:1. 计算圆柱体的直径:直径 = 外径 / π = 6.8 mm / 3.14 =2.17 mm;2. 计算孔的直径:直径 = 内径 / π = 4.2 mm /3.14 = 1.34 mm。
长度测定的实验报告

实验名称:长度测定的实验一、实验目的1. 了解长度测定的基本原理和方法。
2. 熟悉常用长度测量工具的使用。
3. 培养学生的实验操作技能和科学思维能力。
二、实验原理长度测定是物理学中的一个基本实验,通过测量物体的长度来研究其几何性质。
常用的长度测量方法有直接测量和间接测量两种。
直接测量是指使用刻度尺、游标卡尺等工具直接测量物体的长度;间接测量是指通过计算或转换得到物体的长度。
本实验采用直接测量法,使用刻度尺和游标卡尺进行长度测定。
三、实验仪器1. 刻度尺:用于直接测量物体的长度。
2. 游标卡尺:用于精确测量物体的长度。
3. 转换尺:用于将不同长度单位进行转换。
四、实验步骤1. 准备实验器材,确保刻度尺和游标卡尺的清洁和准确。
2. 使用刻度尺测量物体的长度,记录数据。
3. 使用游标卡尺测量物体的长度,记录数据。
4. 将两种测量结果进行对比,分析误差来源。
5. 使用转换尺将长度单位进行转换,得到所需结果。
五、实验数据及处理1. 刻度尺测量结果:物体长度为10.00cm。
2. 游标卡尺测量结果:物体长度为10.02cm。
3. 误差分析:两种测量方法的结果存在微小差异,可能是由于刻度尺的读数误差、游标卡尺的精度限制等因素导致的。
六、实验结果与分析1. 通过本次实验,我们了解了长度测定的基本原理和方法。
2. 通过实际操作,我们熟悉了刻度尺和游标卡尺的使用方法。
3. 实验结果表明,直接测量法可以满足一般的长度测量需求,但存在一定的误差。
在实际应用中,需要根据测量精度要求选择合适的测量方法和工具。
七、实验总结本次实验成功地完成了长度测定的实验,达到了预期的实验目的。
通过实验,我们不仅掌握了长度测定的基本原理和方法,还熟悉了常用长度测量工具的使用。
同时,实验过程中也让我们认识到了实验误差的存在,为今后的实验操作提供了有益的启示。
八、注意事项1. 在使用刻度尺和游标卡尺时,要注意尺的清洁和准确。
2. 在读数时,要确保视线与刻度线垂直,避免产生视差。
实验报告(长度测量)

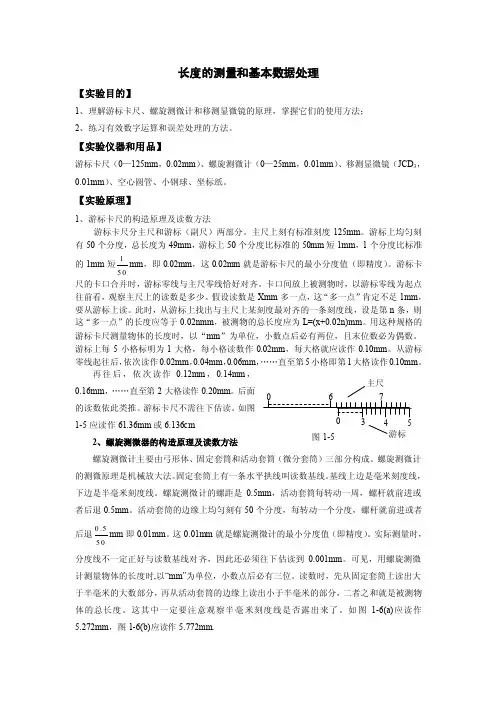

长度的测量和基本数据处理【实验目的】1、理解游标卡尺、螺旋测微计和移测显微镜的原理,掌握它们的使用方法;2、练习有效数字运算和误差处理的方法。
【实验仪器和用品】游标卡尺(0—125mm ,0.02mm )、螺旋测微计(0—25mm ,0.01mm )、移测显微镜(JCD 3,0.01mm )、空心圆管、小钢球、坐标纸。
【实验原理】1、游标卡尺的构造原理及读数方法游标卡尺分主尺和游标(副尺)两部分。
主尺上刻有标准刻度125mm 。
游标上均匀刻有50个分度,总长度为49mm ,游标上50个分度比标准的50mm 短1mm ,1个分度比标准的1mm 短150mm ,即0.02mm ,这0.02mm 就是游标卡尺的最小分度值(即精度)。
游标卡尺的卡口合并时,游标零线与主尺零线恰好对齐。
卡口间放上被测物时,以游标零线为起点往前看,观察主尺上的读数是多少。
假设读数是Xmm 多一点,这“多一点”肯定不足1mm ,要从游标上读。
此时,从游标上找出与主尺上某刻度最对齐的一条刻度线,设是第n 条,则这“多一点”的长度应等于0.02nmm ,被测物的总长度应为L=(x+0.02n)mm 。
用这种规格的游标卡尺测量物体的长度时,以“mm ”为单位,小数点后必有两位,且末位数必为偶数。
游标上每5小格标明为1大格,每小格读数作0.02mm ,每大格就应读作0.10mm 。
从游标零线起往后,依次读作0.02mm ,0.04mm ,0.06mm ,……直至第5小格即第1大格读作0.10mm 。
再往后,依次读作0.12mm ,0.14mm ,0.16mm ,……直至第2大格读作0.20mm 。
后面的读数依此类推。
游标卡尺不需往下估读。
如图1-5应读作61.36mm 或6.136cm2、螺旋测微器的构造原理及读数方法螺旋测微计主要由弓形体、固定套筒和活动套筒(微分套筒)三部分构成。
螺旋测微计的测微原理是机械放大法。
固定套筒上有一条水平拱线叫读数基线。

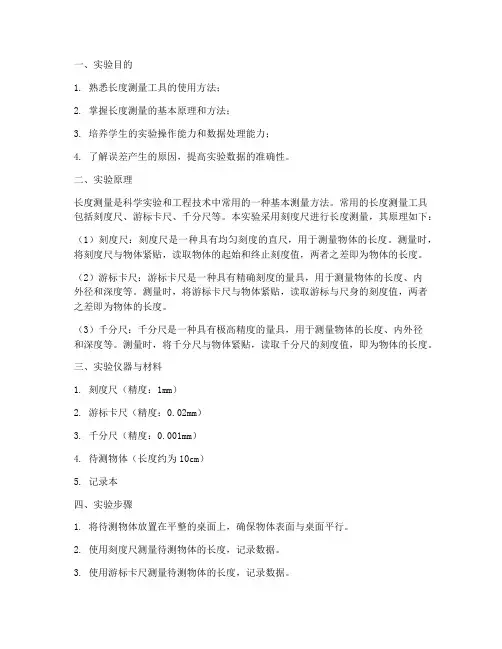

长度测量实验实验报告

一、实验目的1. 熟悉长度测量工具的使用方法;2. 掌握长度测量的基本原理和方法;3. 培养学生的实验操作能力和数据处理能力;4. 了解误差产生的原因,提高实验数据的准确性。
二、实验原理长度测量是科学实验和工程技术中常用的一种基本测量方法。
常用的长度测量工具包括刻度尺、游标卡尺、千分尺等。
本实验采用刻度尺进行长度测量,其原理如下:(1)刻度尺:刻度尺是一种具有均匀刻度的直尺,用于测量物体的长度。
测量时,将刻度尺与物体紧贴,读取物体的起始和终止刻度值,两者之差即为物体的长度。
(2)游标卡尺:游标卡尺是一种具有精确刻度的量具,用于测量物体的长度、内外径和深度等。
测量时,将游标卡尺与物体紧贴,读取游标与尺身的刻度值,两者之差即为物体的长度。
(3)千分尺:千分尺是一种具有极高精度的量具,用于测量物体的长度、内外径和深度等。
测量时,将千分尺与物体紧贴,读取千分尺的刻度值,即为物体的长度。
三、实验仪器与材料1. 刻度尺(精度:1mm)2. 游标卡尺(精度:0.02mm)3. 千分尺(精度:0.001mm)4. 待测物体(长度约为10cm)5. 记录本四、实验步骤1. 将待测物体放置在平整的桌面上,确保物体表面与桌面平行。
2. 使用刻度尺测量待测物体的长度,记录数据。
3. 使用游标卡尺测量待测物体的长度,记录数据。
4. 使用千分尺测量待测物体的长度,记录数据。
5. 对比三种测量方法得到的测量结果,分析误差产生的原因。
五、实验数据与处理1. 刻度尺测量结果:待测物体长度为10.0cm。
2. 游标卡尺测量结果:待测物体长度为10.00cm。
3. 千分尺测量结果:待测物体长度为10.000cm。
六、实验结果与分析1. 通过本次实验,我们了解了长度测量的基本原理和方法,熟悉了刻度尺、游标卡尺和千分尺的使用。
2. 在实验过程中,我们发现刻度尺、游标卡尺和千分尺的测量结果存在一定的差异。
这是因为三种测量工具的精度不同,以及操作者的操作技能和实验环境等因素的影响。
长度测量实验报告总结

长度测量实验报告总结一、实验目的和背景介绍长度测量是物理学中一个重要的实验内容,它在科学研究和日常生活中都具有重要的意义。
本次实验的目的是通过实际操作,掌握使用尺子和卷尺等测量工具进行长度测量的方法,并了解和掌握相关的误差和精度控制的方法。
二、实验过程和方法本次实验采用了尺子和卷尺两种测量工具进行长度测量。
首先,我们认真阅读并了解了测量工具的标定方法和误差控制的原理。
然后,我们按照实验指导书的要求,选择了几个不同长度的物体进行测量,并记录下测量结果。
在测量过程中,我们注意保持测量工具与被测量物体之间的合适接触,并尽量避免手抖等外界因素对测量结果的干扰。
三、实验结果和数据分析根据我们的测量结果,我们发现尺子和卷尺在不同情况下可能会存在一定的误差,这主要来自于测量工具本身的标度和使用过程中的操作误差。
而这些误差对于不同的测量结果有不同的影响,可能是累积的误差,也可能是随机的误差。
在实验中,我们尝试了多次对同一个物体进行测量,结果发现测量结果的波动较大。
这说明测量误差主要来自于我们操作的不准确性,例如手抖、刻度读取不准确等。
为了尽量减小这些随机误差,我们在选择测量工具时要注意选取质量好、刻度清晰、使用方便的工具,并在实践中不断提高操作的准确性。
另外,通过多次测量同一物体,我们还发现了尺子和卷尺的刻度误差。
尺子的刻度误差一般比较小,而卷尺的误差则相对较大。
在实际应用中,我们需要根据测量的要求选择合适的工具,并在测量结果中对这些刻度误差进行修正。
四、精度控制和误差分析在进行长度测量时,精确度是一个十分重要的指标。
为了提高测量的准确性和精度,我们可以采取以下措施:1.选择合适的测量工具:尺子和卷尺在测量精度上存在差异,根据实际需求选择合适的工具将有助于提高测量结果的准确性。
2.控制外界因素:外界因素,如温度、湿度和物体形状等,可能对测量结果产生影响。
我们应尽量在恒定的条件下进行测量,并对环境因素进行恰当的控制。
实验报告(长度测量)

实验报告(长度测量)
概述
本实验旨在通过使用显微镜和卡尺两种工具来测量不同物体的长度,并比较两种工具的测量精度和误差。
实验步骤
实验器材:显微镜、卡尺、标准长度板、尺子、钢丝尺。
实验材料:小木件、硬币、铜片。
1. 用卡尺测量三个物体的长度,并记录测量值和示值误差。
3. 使用标准长度板来校准显微镜读数。
4. 使用尺子和钢丝尺测量标准长度板的长度,以验证标准长度板的精度。
结果分析
卡尺和显微镜的测量结果如下表所示:
| 物体 | 卡尺测量值/mm | 卡尺示值误差/mm | 显微镜测量值/mm | 显微镜示值误差/mm |
| -------- | ----------- | ------------ | ----------- | ------------ |
| 小木件 | 10.12 | 0.12 | 10.10 | 0.10 |
| 硬币 | 25.58 | 0.58 | 25.60 | 0.60 |
| 铜片 | 20.26 | 0.26 | 20.30 | 0.30 |
校准标准长度板的结果如下表所示:
结论
可以看出,显微镜测量的示值误差较小,测量精度更高。
使用标准长度板校准显微镜读数可以提高精度。
同时,使用卡尺测量时可能出现示值误差,应该多次测量并取平均值来减小误差。
在用钢丝尺和尺子测量标准长度板时,应该注意读数的精度,以确保测量结果的准确性。
