无机结合料稳定土混合料配合比设计
无机结合料稳定土混合料配合比设计一、分类：水泥稳定土、石灰稳定土、石灰工业废渣稳定土、级配碎石、级配砾石和填隙碎石；二、材料组成设计2、配制剂量：（1）做基层用：中粒土和粗粒土：3%、4%、5％、6％、7%。
砂土:6％、8%、9%、10%、12%。
其他细粒土：8%、10%、12％、14%、16％。
(2）做底基层用：中粒土和粗粒土：2%、3%、4%、5％、6%。
砂土：4%、6％、7%、8%、10%。
其他细粒土：6%、8%、9%、10%、12％。
3、确定各种混合料的最佳含水量和最大干密度,至少做三组不同结合料剂量的混合料击实试验，即最小剂量、中间剂量和最大剂量。
其他两个剂量混合料的最佳含水量和最大干密度,用内插法确定。
4、按最佳含水量和计算得到的干密度（按规定的现场压实度计算）制备试件进行强度试验时，作为平行试验的试件数量应符合规定。
最少的试验数量5、试件在规定温度(北方20±2℃，南方25±2℃）下保湿养生6d ，浸水1d ，然后进行无侧限抗压强度试验，并计算抗压强度试验结果的平均值和偏差系数。
水泥稳定土的强度标准表6、根据强度标准,选定合适的结合料剂量。
此剂量的试件室内试验结果的平均抗压强度7R (7d ）应符合：()v a d C Z R R -≥1/7或()d v a R C Z R ≥-17d R ——设计抗压强度;v C ——试验结果的偏差系数（以小数计）；a Z —-标准正态分布表中随保证率而变的系数，重交通道路上应取保证率95％，此时a Z =1.645；其他道路上应取保证率90%，此时a Z =1.282。
7、考虑到室内试验和现场条件的差别，工地实际采用的结合料剂量应较室内试验确定的剂量多0.5％～1.0%。
采用集中厂拌法施工时，可只增加0。
5%，采用路拌法施工时,宜增加1。
0％。
四、水泥稳定碎石混合料配合比设计示例:1、原材料选定(1）水泥;(2)碎石：碎石集料级配规定范围2、确定水泥剂量的掺配范围水泥剂量按4%、5％、6%、7％四种比例配制混合料,即水泥：碎石为4:100，5：100,6：100，7:100.3、确定最佳含水量和最大干密度（详见表1）(1）击实试验方法按丙法；A、将已过筛的试料用四分法逐次分小,至最后取约33kg试料。
无机结合料稳定材料配合比设计试验检测报告
无侧限抗压强度汇总表
灰剂含量(%)
试件干密度(g/cm3)
试件压实度(%)
吸水量(g)
测强时含水量(%)
无
侧
限
抗
压
强
度
平均值(MPa)
最大值(MPa)
最小值(MPa)
标准差(MPa)
变异系数(%)
代表值RC0.95(MPa)
四、最优配合比的确定：
将测得的无侧限抗压强度平均值与其相应的灰剂含量进行线性回归，可得如下关系式：
19
9.5
4.75
2.36
0.6
0.075
筛底
合成级配
上限
下限
2、原材料中其他信息。
3、无机结合料：
无机料种类
品种标号
生产厂家
报告编号
（续表）
二、确定最大干密度和最佳含水量：
试验说明：如下表：
含灰量(%)
最大干密度(g/cm3)
最佳含水量(%)
三、无侧限抗压强度试验：
无机结合料稳定材料配合比设计试验检测报告
试验室名称：报告编号：
施工/委托单位
抽样/委托编号
工程名称
样品编号
工程部位/用途
报告日期
样品描述
取样见证人
试验依据
判定依据
主要仪器设备及编号
稳定材料类型
设计强度(MPa)
一、原材料：
1、集料级配组成：
集料种类
比例
通过下列筛孔(mm)质量百分率(%)
37.5
31.5
RC= X+，相关系数：
式中：X——灰剂含量(%)
Rc——无侧限抗压强度平均值(MPa)
（续表）
无机结合料稳定土混合料配合比设计
无机结合料稳定土混合料配合比设计一、分类：水泥稳定土、石灰稳定土、石灰工业废渣稳定土、级配碎石、级配砾石和填隙碎石； 二、材料组成设计三、水泥稳定土混合料配合比设计步骤 1、备样：水、砂、石； 2、配制剂量：（1）做基层用：中粒土和粗粒土：3%、4%、5%、6%、7%。
砂土：6%、8%、9%、10%、12%。
其他细粒土：8%、10%、12%、14%、16%。
（2）做底基层用：中粒土和粗粒土：2%、3%、4%、5%、6%。
砂土：4%、6%、7%、8%、10%。
其他细粒土：6%、8%、9%、10%、12%。
3、确定各种混合料的最佳含水量和最大干密度，至少做三组不同结合料剂量的混合料击实试验，即最小剂量、中间剂量和最大剂量。
其他两个剂量混合料的最佳含水量和最大干密度，用内插法确定。
4、按最佳含水量和计算得到的干密度（按规定的现场压实度计算）制备试件进行强度试验时，作为平行试验的试件数量应符合规定。
最少的试验数量5、试件在规定温度（北方20±2℃，南方25±2℃）下保湿养生6d ，浸水1d ，然后进行无侧限抗压强度试验，并计算抗压强度试验结果的平均值和偏差系数。
水泥稳定土的强度标准表6、根据强度标准，选定合适的结合料剂量。
此剂量的试件室内试验结果的平均抗压强度7R （7d ）应符合：()v a d C Z R R -≥1/7或()d v a R C Z R ≥-17d R ——设计抗压强度；v C ——试验结果的偏差系数（以小数计）；a Z ——标准正态分布表中随保证率而变的系数，重交通道路上应取保证率95%，此时a Z =1.645；其他道路上应取保证率90%，此时a Z =1.282。
7、考虑到室内试验和现场条件的差别，工地实际采用的结合料剂量应较室内试验确定的剂量多0.5%～1.0%。
采用集中厂拌法施工时，可只增加0.5%，采用路拌法施工时，宜增加1.0%。
四、水泥稳定碎石混合料配合比设计示例：1、原材料选定（1）水泥；（2）碎石：碎石集料级配规定范围2、确定水泥剂量的掺配范围水泥剂量按4%、5%、6%、7%四种比例配制混合料，即水泥：碎石为4：100，5：100，6：100，7：100。
无机结合料稳定材料配合比设计试验报告(含参考数据)
管理编号：/报告编号：/建设工程质量检测报告检测项目：无机结合料稳定材料配合比设计委托单位：工程名称：报告编号：/（检测结构名称）二〇二三年二月二十八日无机结合料稳定材料配合比设计试验报告委托单位工程名称道路等级城市次干路工程部位K0+120～K0+940路面基层稳定剂种类水泥土种类碎石设计强度（MPa） 6.5设计压实度（%）98样品描述1.集料碎石1：样品编号B01-XXXXXXXX、规格10～30mm；碎石2：样品编号B01-XXXXXXXX、规格5～10mm；碎石3：样品编号B02-XXXXXXXX、规格0～5mm。
2.水泥：样品编号A12-XXXXXXXX、牌号P·O42.5R。
3.以上样品状态均无异常。
委托日期2023年2月13日检验类别丙法试验日期2023年2月13日～2023年2月28日见证单位——见证人——见证证号——检验依据CJJ1-2008《城镇道路道路与质量验收规范》；JTG E51-2009《公路工程无机结合料稳定材料试验规程》；JTG E42-2005《公路工程集料试验规程》。
试验结果序号无机结合料剂量（%）最佳含水率（%）最大干密度（g/cm3）无侧限抗压强度试验平均抗压强度（MPa)偏差系数（%）Rd/（1-ZaCv）1 4.0 5.6 2.238 3.8 6.6 5.02 5.0 6.1 2.272 4.1 6.3 5.03 6.0 6.8 2.314 5.0 4.2 4.8 47.07.2 2.350 5.4 4.1 4.8 58.07.5 2.385 5.5 3.5 4.8剂量根据以上试验结果，无机结合料剂量为6.0%的平均无侧限抗压强度≥Rd/（1-ZaCv）且掺量最少，据此确定其无机结合料的剂量为 6.0%。
建议配合比材料名称碎石1碎石2碎石3质量百分比（%）452530单位体积用量（kg/m3)1042.2579.0694.8备注1.本试验报告中无机结合料掺合方式采用外掺法。
任务2-2无机结合料稳定材料配合比设计(第三集)(精)
原材料要求
• 土 – IP=12～20的粘性土（亚粘土）、最大粒径≤15mm、有机质含量<10% – 中粒土和粗粒土不宜含有塑性指数的土 – 二级及二级以下公路的二灰稳定土
• 底基层：石料颗粒的最大粒径≤53mm
• 基层：石料颗粒的最大粒径≤37.5mm，碎石、砾石或其他粒状材料的 质量占80%以上，并符合表2.2.10或表2.2.11的级配范围 – 用于高速公路和一级公路的二灰稳定土
辽宁省交通高等专科学校 道路桥梁工程系
原材料要求
– 砾石或碎石：预先筛分成3～4个不同粒级，配合成颗粒组成符合表
2.2.10或表2.2.11所列级配范围的混合料
– 碎石或砾石的压碎值 • 基层
–高速公路和一级公路
–二级和二级以下公路 • 底基层
≤30%
≤35%
–高速公路和一级公路
–二级和二级以下公路
辽宁省交通高等专科学校 道路桥梁工程系
混合料组成设计
– 二灰土做基层或底基层时，石灰与粉煤灰的比例可用1：2～1：4（ 对于粉土，以1：2为宜），石灰粉煤灰与细粒土的比例可以是30： 70～90：10 – 二灰级配集料做基层时，石灰与粉煤灰的比例可用1：2～1：4，石 灰粉煤灰与集料的比应是20：80～15：85
辽宁省交通高等专科学校 道路桥梁工程系
混合料组成设计
– 按最佳含水量和计算得的干密度制备试件
– 测定7天浸水无侧限抗压强度 – 计算试验结果的平均值和偏差系数 – 依公式2.2.3选定合适的石灰剂量 R≥Rd/（1-ZaCv） 公式（2.2.3） – 石灰煤渣混合料的设计可参照此步骤
辽宁省交通高等专科学校 道路桥梁工程系
辽宁省交通高等专科学校 道路桥梁工程系

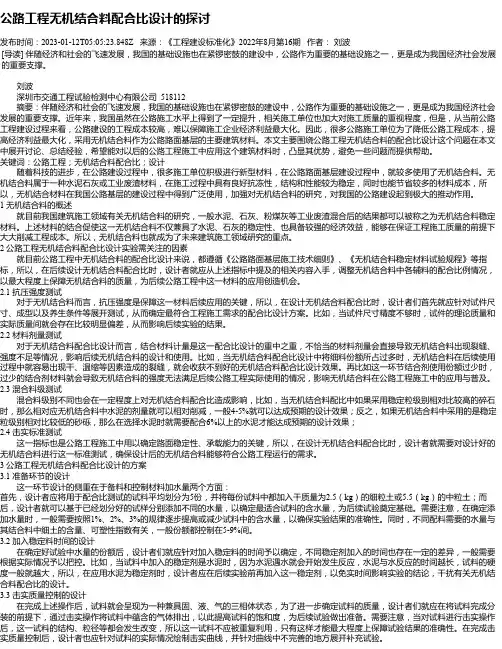

公路工程无机结合料配合比设计的探讨
公路工程无机结合料配合比设计的探讨发布时间：2023-01-12T05:05:23.848Z 来源：《工程建设标准化》2022年8月第16期作者：刘波[导读] 伴随经济和社会的飞速发展，我国的基础设施也在紧锣密鼓的建设中，公路作为重要的基础设施之一，更是成为我国经济社会发展的重要支撑。
刘波深圳市交通工程试验检测中心有限公司 518112摘要：伴随经济和社会的飞速发展，我国的基础设施也在紧锣密鼓的建设中，公路作为重要的基础设施之一，更是成为我国经济社会发展的重要支撑。
近年来，我国虽然在公路施工水平上得到了一定提升，相关施工单位也加大对施工质量的重视程度，但是，从当前公路工程建设过程来看，公路建设的工程成本较高，难以保障施工企业经济利益最大化。
因此，很多公路施工单位为了降低公路工程成本，提高经济利益最大化，采用无机结合料作为公路路面基层的主要建筑材料。
本文主要围绕公路工程无机结合料的配合比设计这个问题在本文中展开讨论、总结经验，希望能对以后的公路工程施工中应用这个建筑材料时，凸显其优势，避免一些问题而提供帮助。
关键词：公路工程；无机结合料配合比；设计随着科技的进步，在公路建设过程中，很多施工单位积极进行新型材料，在公路路面基层建设过程中，就较多使用了无机结合料。
无机结合料属于一种水泥石灰或工业废渣材料，在施工过程中具有良好抗冻性，结构和性能较为稳定，同时也能节省较多的材料成本，所以，无机结合材料在我国公路基层的建设过程中得到广泛使用，加强对无机结合料的研究，对我国的公路建设起到极大的推动作用。
1 无机结合料的概述就目前我国建筑施工领域有关无机结合料的研究，一般水泥、石灰、粉煤灰等工业废渣混合后的结果都可以被称之为无机结合料稳定材料。
上述材料的结合促使这一无机结合料不仅兼具了水泥、石灰的稳定性、也具备较强的经济效益，能够在保证工程施工质量的前提下大大削减工程成本。
所以，无机结合料也就成为了未来建筑施工领域研究的重点。
无机结合材料配合比设计方法
基层：高速公路和一级公路不大于30%
基层：二级和二级以下公路不大于35%
底基层：高速公路和一级公路不大于30%
底基层：二级和二级以下公路不大于40%
4.2.2.6有机质含量超过2%的土，必须先用石灰进行处理，闷料一夜后再用水泥稳定。
4.2.2.7硫酸盐含量超过0.25%的土，不应用水泥稳定。
523按击实试验确定的不同水泥剂量水泥稳定土的最大干密度分别乘以规定的压实度系数计算达到压实标准时不同水泥剂量稳定土混合料的干密度并结合试模尺寸计算出一个试件的材料用量在相应的最佳含水率下成型干密度与施工压实标准要求达到的干密度相同的强度试件
无机结合材料配合比设计方法（水泥稳定土）
1.依据标准：《公路路面基层施工技术规范》JTJ034—2000；
5.2.3按击实试验确定的不同水泥剂量水泥稳定土的最大干密度，分别乘以规定的压实度系数，计算达到压实标准时不同水泥剂量稳定土混合料的干密度，并结合试模尺寸，计算出一个试件的材料用量，在相应的最佳含水率下成型干密度与施工压实标准要求达到的干密度相同的强度试件。同一水泥剂量的最少试件个数必须满足表5.2.3的要求。水泥稳定土各级均测7d浸水抗压强度。即试件成型好后，在规定的温度下保湿养生6d,浸水24h后，进行无侧限抗压强度试验。
4.2.1.2当用做基层时单个颗粒最大粒径不应超过37.5mm，要求土的级配范围必须符合《公路路面基层施工技术规范》表3.2.2中2号级配。集料中不宜含有塑性指数的土。
4.2.2土：（用于高速公路及一级公路）。
4.2.2.1在做底基层时单个颗粒最大粒径不应超过37.5mm，对于中粒土和粗粒土宜采用《公路路面基层施工技术规范》表3.2.2中2号级配，但小于0.075mm的颗粒含量和塑性指数可不受限制。其它要求与上列4.2.1.1条相同。
无机结合料配合比试验用料要求
无机结合料配合比试验用料要求一号配比：水泥用量：3%最大干密度：2.35 g／cm3最佳含水量:5.3%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6560g ,底基层配合比设计时按96%进行设计,装料质量为6298g,其中各材料装料质量如以下:水:317g水泥: 174g石子(26.5-31.5):987石子(10-26.5):1510石子(5 - 10):1510石子(0 - 5):1800各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%二号配比：水泥用量：4%最大干密度：2.37 g／cm3最佳含水量:5.4%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6622g ,底基层配合比设计时按96%进行设计,装料质量为6357g,其中各材料装料质量如以下:水:326g水泥: 232g石子(26.5-31.5):986石子(10-26.5):1508石子(5 - 10):1508石子(0 - 5):1798各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%三号配比：水泥用量：5%最大干密度：2.39 g／cm3最佳含水量:5.5%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6684g ,底基层配合比设计时按96%进行设计,装料质量为6417g,其中各材料装料质量如以下:水:334g水泥: 290g石子(26.5-31.5):985g石子(10-26.5):1506 g石子(5 - 10):1506 g石子(0 - 5):1795 g各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%四号配比：水泥用量：6%最大干密度：2.40g／cm3最佳含水量:5.6%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6719g ,底基层配合比设计时按96%进行设计,装料质量为6450g,其中各材料装料质量如以下:水:334g水泥: 290g石子(26.5-31.5):985g石子(10-26.5):1506 g石子(5 - 10):1506 g石子(0 - 5):1795 g各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%五号配比：水泥用量：7%最大干密度：2.42 g／cm3最佳含水量:5.7%采用￠15 cm无侧限试筒,容积为2651cm3 ,按100%压实度装料时为6789g ,底基层配合比设计时按96%进行设计,装料质量为6515g,其中各材料装料质量如以下:水:351g水泥: 403g石子(26.5-31.5):979g石子(10-26.5):1498 g石子(5 - 10): 1498 g石子(0 - 5):1786 g各石子比例为: 26.5-31.5:10-26.5:5 – 10:0 – 5=17%:26%:26%:31%。
