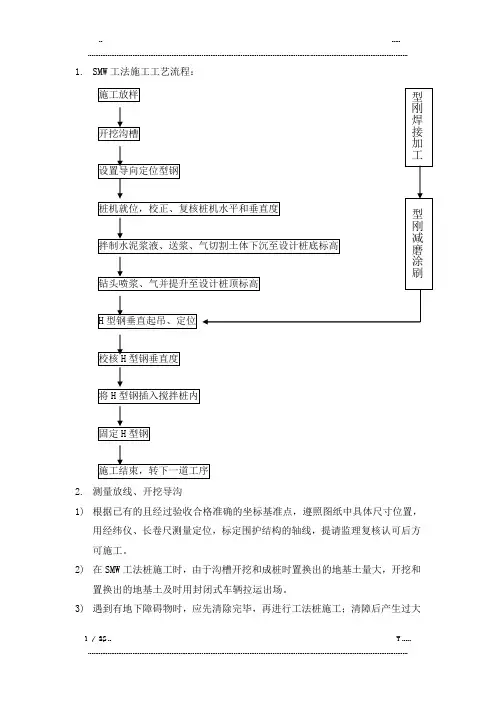

1.SMW工法施工工艺流程：2.测量放线、开挖导沟1)根据已有的且经过验收合格准确的坐标基准点，遵照图纸中具体尺寸位置，用经纬仪、长卷尺测量定位，标定围护结构的轴线，提请监理复核认可后方可施工。
2)在SMW工法桩施工时，由于沟槽开挖和成桩时置换出的地基土量大，开挖和置换出的地基土及时用封闭式车辆拉运出场。
3)遇到有地下障碍物时，应先清除完毕，再进行工法桩施工；清障后产生过大的空洞，需回填土压，重新开挖沟槽以保证SMW工法施工顺利进行。
3.定位、钻孔、移机1)在开挖的工作沟槽两侧铺设导向定位型钢，按设计要求在导向定位型钢上划出钻孔位置和插H型钢的位置，操作人员根据确定的位置严格控制钻机桩架的移动，确保钻孔轴心就位不偏，同时控制钻孔下钻深度达到设计深度，利用钻杆和桩架相对位移原理，在钻管上划出钻孔深度的标尺线，严格控制下钻、提升的速度和深度。
2)水泥搅拌桩在下沉和提升过程中均应注入水泥浆液，同时严格控制下沉和提升速度。
根据有关技术资料规定，下沉速度不大于0.5m/min，提升速度不大于0.5m/min，在桩底部分适当持续搅拌注浆，做好每次成桩的原始记录。
4.搅拌注浆根据设计所标深度，钻机在钻孔和提升全过程中，保持螺钻杆匀速转动，匀速下钻，匀速提升，并采取高压喷气在孔内使水泥土翻搅拌和，在桩底部分必须重复搅拌注浆，保证整桩搅拌充分、均匀，确保搅拌桩的质量。
H型钢在插入比较顺利的情况下，可不重复搅拌桩底部分。
若在接近桩底时插入不太顺利，可依据实际桩底处地层（砂质粉土或粉质粘土）情况重复搅拌桩底部分1~3米。
5.H型钢的插放和固定1)要求H型钢顶部一定要设置吊筋，在H型钢插入时搭在定位槽钢上以控制H型钢顶标高。
在型钢到位不出现下沉的情况下可不用吊筋。
2)在桩机成桩移机后的最短的时间内，采用履带吊车将定尺的H型钢吊起，插入指定位置，依靠H型钢的自重下插到设计规定深度，然后由H型钢上的吊筋吊在定位小槽钢上控制标高，定位小槽钢搭在沟槽两侧铺设的定位型钢上直至孔内的水泥土初凝。
SMW桩施工工法
SMW桩施工工法一、前言随着城市建设的不断发展，各种深基坑工程日益增多，对基坑支护技术的要求也越来越高。
SMW 桩（Soil Mixing Wall）作为一种新型的基坑支护结构，因其具有止水性能好、施工速度快、对周边环境影响小等优点，在工程中得到了广泛的应用。
二、SMW 桩的原理及特点（一）原理SMW 桩是在水泥土搅拌桩内插入 H 型钢等芯材形成的一种复合支护结构。
通过特制的多轴深层搅拌机在施工现场将水泥浆与原位土进行强制搅拌，形成连续的水泥土搅拌桩，然后在桩体未凝固之前插入H 型钢，待水泥土凝固后，H 型钢与水泥土共同作用，承受水土压力。
（二）特点1、止水性能好：水泥土搅拌桩能够有效地阻止地下水的渗透，起到良好的止水作用。
2、施工速度快：多轴搅拌桩机可以同时进行多个桩位的施工，大大提高了施工效率。
3、对周边环境影响小：施工过程中振动和噪音较小，对周边建筑物和地下管线的影响较小。
4、可回收利用：H 型钢在基坑工程结束后可以拔出回收，重复使用，降低工程造价。
三、施工工艺流程（一）施工准备1、熟悉施工图纸和地质勘察报告，了解场地的工程地质和水文地质条件。
2、平整场地，清除地上和地下障碍物。
3、测量放线，确定桩位和施工区域。
4、安装调试施工设备，进行设备的试运转。
（二）桩机就位将多轴深层搅拌机移动到指定桩位，调整桩机的水平和垂直度，确保搅拌轴的中心与桩位中心重合。
（三）搅拌下沉启动搅拌机，搅拌轴边旋转边下沉，下沉速度应根据土质情况和设备性能进行控制，一般为 05~10m/min。
（四）制备水泥浆按照设计要求的配合比，在后台制备水泥浆，水泥浆的水灰比一般为 05~06。
（五）喷浆搅拌提升搅拌轴下沉到设计深度后，开启灰浆泵，边喷浆边搅拌提升，提升速度一般为 05~10m/min，确保水泥浆与土体充分搅拌均匀。
（六）重复搅拌下沉搅拌轴提升到设计桩顶标高以上 05m 后，再次搅拌下沉到设计深度。
（七）重复喷浆搅拌提升搅拌轴下沉到设计深度后，再次喷浆搅拌提升到设计桩顶标高以上05m，完成一根桩的施工。
SMW施工工法桩施工工法
SMW施工工法桩施工工法一、前言SMW施工工法是目前国内较为常用的桩施工工法之一，具有结构简单、施工速度快、难度小等优点，并广泛应用于各类桩基础的施工中。
在本文中，将对SMW施工工法进行详细介绍，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面。
二、工法特点SMW施工工法是一种球形挤土法施工桩的工法，其主要特点包括以下几点：1、球形挤土法：SMW施工工法采用球形挤土法施工桩身，桩身混凝土内部均匀且致密，具有较高的强度和稳定性。
2、桩头部分难度小：传统的深基坑施工中，桩头部分的施工难度相对较大，而采用SMW施工工法能够有效降低桩头部分的施工难度，并有利于桩的质量控制。
3、施工速度快：相比其他桩施工工法，SMW施工工法施工速度较快，能够大大缩短施工周期，提高工程进度。
4、结构简单：SMW施工工法的施工结构相对简单，不需要进行复杂的技术操作，便于工程施工过程中的监管和质量控制。
5、适用范围广：SMW施工工法适用于各种土质条件，适用于不同类型的桩基础工程，具有较强的适应性。
三、适应范围SMW施工工法适用于各种土质条件，适用于不同类型的桩基础工程，但是需要根据实际情况进行合理的选择和应用，以保证最佳施工效果。
SMW施工工法适用于以下几种情况：1、适用于土质松软，桩身需要受到侧阻力支撑的情况。
2、适用于撑墙桩，锚固桩等特殊桩型的施工。
3、适用于局部场地施工条件较为困难的情况下，便于施工组织和操作的工地。
4、适用于格式多变发布会、现场活动、临时舞台等领域。
四、工艺原理SMW施工工法是一种球形挤土法施工桩的工法，其主要的工艺原理如下：1、选定施工现场和施工桩型。
2、在选定的施工现场上，设置好施工排场和安全防护措施。
3、进行土方开挖，并按照设计图纸，接口位置清理干净，将接口混凝土与钢筋露出。
4、选择合适的工具和设备，及时进行检查和维护。
5、配合施工作业人员的工作，及时保证施工质量和安全要求。
SMW工法桩施工工艺
SMW工法桩施工工艺图1 SWM工法桩施工流程图一、施工准备1.施工准备与测量放线机械进场前对搅拌桩施工区域内地表淤泥、杂物进行清除及场地平整，加固做到地基坚实平整，保证 SMW围护结构沿线道路平整、畅通，施工场地路基以能行走 50t 大吊车为准。
施工前作好管线保护，清理障碍物，然后铺设导木，安装导轨，在导轨上安装底盘（底盘上下为钢板中间夹槽钢焊成），并临时固定，在底盘上搭设塔架。
塔架拼装完成后利用塔架进行深层搅拌桩机吊装，同时安装灰浆制备系统包括工作平台、制浆设备及泵送设备、灰浆流动制备站。
做好管线连接工作，最后进行机械调试。
根据坐标基准点，按设计图放出桩位，并设临时控制桩，填好技术复核单并验收。
2.导沟开挖及定位型钢安放（1）开挖沟槽根据基坑围护内边控制线，采用挖机开挖沟槽，并清除地下障碍物，沟槽尺寸如图，开挖沟槽余土应及时处理，以保证 SMW工法正常施工 , 并达到文明工地要求。
（2）定位型钢放置垂直沟槽方向放置两根定位型钢，规格为200×200，长约，再在平行沟槽方向放置两根定位型钢规格300×300，长约 8～20m，转角处 H型钢采取与围护中心线成 450角插入， H 型钢定位采用型钢定位卡，具体位置及尺寸如下图所。
（3）用卷扬机和人力移动搅拌桩机到达作业位置，并调整桩架垂直度达到1%以上。
桩机移位由当班机长统一指挥，移动前必须仔细观察现场情况，移位要做到平稳、安全。
桩机定位后，由当班机长负责对桩位进行复核，偏差不得大于20mm。
（4）桩机垂直度校正在桩架上焊接一半径为 5cm的铁圈，10m高处悬挂一铅锤，利用经纬仪校直钻杆垂直度，使铅锤正好通过铁圈中心。
每次施工前必须适当调节钻杆，使铅锤位于铁圈内，即把钻杆垂直度误差控制在允许范围内。
采用挖机开挖导沟，沟槽宽度为 1m，深度为。
为确保桩位以及为安装 H 型钢提供导向装置，平行沟槽方向放置两根300mm×300mm工字钢，定位型钢上设桩位标志和插 H 型钢的位置。
(完整)SMW工法桩施工工艺
SMW工法桩施工工艺1 概述1.1 编制依据1。
1。
1 工程施工设计图.1。
1.2 工程《岩土工程勘察报告》.1。
1。
3 《建筑机械使用安全技术规程》JGJ33-2001。
1.1.4 《建筑地基处理技术规范》JGJ79—2002。
1。
1。
5 《建筑地基基础工程施工质量验收规范》GB50202—2002.1.1.6 《型钢水泥土搅拌墙技术规程》DGJ08—116-2005。
1.1.7 我国现行SMW工法桩施工的有关规定.1.2 适用范围2 SMW工法桩施工组织与准备2。
1 施工前的准备2。
1。
1 施工现场应先进行场地平整，清除施工区域的表层硬物和地下障碍物，遇明洪<塘）及低挂地时应抽水和清淤，回填粘性土并分层夯实。
路基承载能力应满足重型桩机和吊车平稳行走移动的要求。
2。
1.2 按照搅拌桩桩位平面布置图，确定合理的施工顺序及配套机械、水泥等材料的放置位置.2.1。
3 技术人员根据设计图纸和测量控制点放出桩位，桩心距用红色油漆做好标记，保证搅拌桩定位准确,并经监理复核验收签证。
桩位平面偏差不大于5mm。
2.1。
4 根据基坑围护内边控制线开挖导向沟，并在沟槽边设置搅拌桩定位型钢，标出搅拌桩位置和型钢插人位置。
2.1。
5 三轴搅拌机与桩架进场组装并试运转正常后方可就位。
2。
1.6 采用现浇的钢筋混凝土施工导墙时，导墙宜筑于密实的粘性土层上,并高出地面100mm，导墙净距应比水泥土搅拌墙设计厚度增加40～60mm.2.2 机械配备搅拌桩施工应根据项目地质条件与成桩深度选用不同形式或不同功率的三轴搅拌机，在粘性土中宜选用以叶片式为主的搅拌形式;在砂性土中宜选用螺旋叶片式为主的搅拌形式;在砂砾土中宜选用螺旋叶片搅拌形式。
与其配套的桩架性能参数必须与三轴搅拌机的成桩深度和提升力要求相匹配.搅拌机工作电流、立架垂直度、卷扬机功能、搅拌轴的定位导向装置、注浆泵的3 SMW工法桩施工工艺3.1 施工工艺流程3.设定施工标志3.设定施工标志4.1 开挖导沟、设置定位型钢在沿SMW墙体使用挖掘机在搅拌桩桩位上预先开挖沟槽，沟槽宽约1。
SMW工法桩施工技术
SMW工法桩施工技术SMW工法桩施工技术工法简介SMW工法（Steel Micropile Wall）是一种钢微型桩墙施工技术，主要应用于地基加固和边坡防护工程。
它由一系列间距较小的钢微型桩组成，形成为了一个连续稳定的墙体结构，能够有效分担土体压力，提高地基的稳定性，防止边坡的滑坡和坍塌。
工法优势1. 灵便性高：SMW工法适应性广，可应用于各种地质情况，并能满足不同工程需求。
2. 施工方便快捷：通过钢微型桩的预制和现场打入，施工速度较快，合用于紧急加固和短期施工工期的项目。
3. 合用范围广泛：SMW工法可以应用于土地岩石层、填充土体和软土层等不同地质条件下的工程。
施工流程1. 前期准备工作- 地质勘察：详细了解工程地质情况，确定桩的设计参数。
- 设计方案：根据地质调查结果，制定合理的设计方案。
- 材料准备：准备所需的钢材和其他施工材料。
2. 桩身打入- 钢微型桩预制：按照设计要求，将钢材切割、焊接成合适的长度和直径。
- 预制桩体处理：根据需要，对钢微型桩进行除锈和防腐处理。
- 打入桩身：使用打桩机或者振动锤等工具，将钢微型桩嵌入地下。
3. 桩体连接- 桩头加固：对桩顶部进行加固处理，确保桩体连接坚固。
- 桩体连接：将相邻的桩体通过横梁、钢板等材料连接起来，形成连续的墙体结构。
4. 桩体加固- 桩身加固：根据需要，对钢微型桩进行加固，增加桩体的承载力和稳定性。
5. 后续处理- 桩顶修整：对墙顶进行修整，使其符合设计要求。
- 砼打入：根据需要，在墙体内注入砼，增加墙体整体的稳定性。
- 防水处理：对墙体进行防水处理，提高其抗渗性能。
附件列表：1. 工程地质调查报告2. 设计方案图纸3. 钢材采购合同4. 施工材料验收记录表5. 钢微型桩预制图纸6. 施工日志7. 桩体连接设计图纸8. 加固材料检测报告9. 桩顶修整图纸法律名词及注释：1. 地质勘察：对工程地质情况进行调查和分析的过程，确定工程设计和施工的可行性。
SMW工法桩施工
SMW工法桩施工：本标段风道及出入口采用SMW工法桩作为基坑围护体系：SMW工法桩直径850mm，间距600mm，搭接厚度250mm，桩内插700×300×13×24型钢，间距600mm，为满插的型式。
一、测量放线：1、施工前，先根据设计图纸和业主提供的坐标基准点，精确计算出围护中心线角点坐标（或转角点坐标），利用测量仪器精确放样出围护中心线，并进行坐标数据复核，同时做好护桩。
2、SMW桩施工放线根椐围护桩平面布置图、控制点坐标及施工图相关尺寸进行，并考虑施工误差、桩体变形及施工技术水平综合考虑，确保内衬墙厚度及限界要求。
3、根据已知坐标进行垂直防渗墙轴线的交线定位，提请总包、监理进行放线复核。
二、开挖导沟及铺设导轨：1、根据放样出的水泥土搅拌桩围护中心线，用挖掘机沿围护中心线平行方向开掘工作沟槽，沟槽宽度根据围护结构宽度确定，槽宽1.2m，深度1.0m。
2、场地遇有地下障碍物时，利用镐头机将地下障碍物破除干净，如破除后产生过大的空洞，回填压实，重新开挖沟槽，确保施工顺利进行。
3、在桩机就位前平整筑场地，不得回填杂填土。
4、在平行沟槽方向放置两根定位型钢，规格为300×300mm，长约8～12m，定位型钢必须放置固定好，必要时用点焊进行相互连接固定；H型钢定位采用型钢定位卡。
三、工法桩施工：钻机采用三轴水泥土搅拌钻机，钻孔直径为φ850mm，钻杠中心距为600mm，钻杠直径为φ273mm，导轨中心距为600×φ102mm，钢丝绳直径φ20mm，滑轮个数为6个，操纵方式为电气控制。
三轴搅拌桩采用套打一孔工艺，施工中用红油漆做好标记，保证搅拌桩每次准确定位。
相邻桩的咬合时间不得超过12h。
㈠桩位放样：1、在开挖的工作沟槽两侧设计定位辅助线，按设计要求在定位辅助线上划出钻孔位置。
2、根据确定的位置严格钻机桩架的移动就位，就位误差不大于20mm。
3、开钻前应用水平尺将平台调平，并调直机架，确保机架垂直度不小于1/150。
SMW工法桩施工方案
一、工程概况1、工程简述为了满足工期要求，渡线段咬合桩改为Ф1000@750SMW工法桩。
渡线段南端桩长为27.3m（桩顶标高5.3m，桩底标高-22m），采用密插800×300×14×26 H型钢，型钢长度为27.10 m（型钢底标高为-20.5m）。
其余桩长为26.3m（桩底标高-21m）采用三插二形式，型钢长度为24m（型钢底标高为-17.4m）。
根据设计图纸水泥掺入量为搅拌土体重量的25%。
为了使H型钢能顺利的拔出，型钢顶面高出冠梁50cm（冠梁顶标高6.10m，型钢顶标高6.60m）。
桩位外放量控制在10cm。
为了保证渡线段能提前开挖，在车站距渡线段17m位置做一排SMW工法桩（素桩），使渡线段成为封闭的围护结构。
(详见渡线段围护结构图、渡线段桩位布置图)2、主要工程量主要工程数量表3、工程地质、水文条件○1工程地质⑴围护结构地质剖面图一。
⑵各岩土层主要物理力学指标见表1。
⑶车站基坑范围主要为②-1d4粉砂、②-3d2-3粉细砂层中。
○2水文地质条件根据所街站勘探资料，所街站长江漫滩相沉积物呈二元结构，上部主要由淤泥质粉质粘土或粉细砂为主，下部以砂性土为主，场地地下水类型属孔隙潜水：砂性土层中地下水具有一定的承压性。
地下水稳定水位埋深1.60～2.95米,潜水位埋深2.20～2.90米,承压水埋深6.20～6.65米。
主要补给来源为大气降水及人工用水的补给。
深部承压含水层中的地下水与长江及外秦淮河均有一定的水力联系。
地下水不良作用主要表现为基坑突涌、潜蚀、流砂等现象。
二、施工总体安排1、施工场地兴隆大街围挡范围内作为H型钢加工场地，设备进场的同时探明地下管线分布及埋深，场地回填、平整、夯实。
2、测量放线用全站仪准确的放出桩位中心线，开挖施工沟槽，利用H型钢定出临时桩位点。
3、施工顺序根据围挡范围及管线拆迁情况，以东西高压线为界，先施工高压线以南，后施工高压线以北。
