皮带机保护
1、皮带机五大保护:堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器;2、皮带机六大保护:堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器、急停开关;3、皮带机七大保护:堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器、急停开关,撕裂传感器;3、皮带机八大保护:堆煤传感器、温度传感器、速度传感器、跑偏传感器、烟雾传感器、急停开关,撕裂传感器,超温自动洒水装置;注:以上是常用的配套保护使用方案;另外还可配其它保护传感器如下:GVD撕裂传感器、DFB矿用防爆电磁阀、RFMH超温自动洒水装置(物理式或机械式)等保护元件。
各种保护功能:(1)、速度保护(GSC速度传感器):当皮带机运行时,从动滚筒安全不转,连续超过5-10S时,低速故障报警信号延时保持约2S ±1S。
(2)、堆煤保护(GUJ30堆煤传感器):当煤位传感器的导杆偏离中心线45°±5°时,延时13秒,实现故障保护停车。
(3)、跑偏保护(GEJ30跑偏传感器):当跑偏传感器的导杆偏离中心线15°±5°时,经延时10S ±5S,实现跑偏故障保护。
(4)、烟雾保护(GQQ0.1烟雾传感器):当产生烟雾时,烟雾传感器将此信号送给主机,立即实现烟雾保护。
(5)、温度保护(GWD温度传感器):当监测点温度超过温度传感器的设定温度时(+80℃),本产品立刻实现温度故障保护。
(6)、沿线紧急停车保护(KHJ急停开关):当沿线的某一紧急停车开关被接通时,本产品立即实现停车保护功能。
(7)、撕带保护(GVD撕裂传感器带撕裂时,撕带传感器把电信号传给主机,主机立即实现停车保护功能。
带式输送机六大保护安装演示幻灯片
（五）张紧力下降保护装置 张紧力下降保护装置的作用是当输送带张紧力下降，输送带 和驱动滚筒间将产生打滑时，使输送机自动停机并报警。 主要运输巷道内安设的带式输送机拉紧装置，保护信号通过
安装在液压站液压传感器、行程开关或其它信号，进入输送机 主控系统。 （六）防逆转装置 防逆转装置的作用是防止上运的带式输送机发生逆转飞车
带式输送机安全保护装置实施细则
一、总则 （一）必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置。 （二）应装设温度保护、烟雾保护和自动洒水装置。 （三）在主要运输巷道内安设的带式输送机还必须装设：
1.输送带张紧力下降保护装置和防撕裂保护装置； 2.在机头和机尾防止人员与驱动滚筒和导向滚筒相接触的 防护栏。 （四）倾斜井巷中使用的带式输送机，上运时，必须同时装 设防逆转装置和制动装置；下运时，必须装设制动装置。 （五）带式输送机巷道内必须安设沿线紧停保护装置。
5
（九）防撕裂保护装置 防撕裂保护装置的作用是当输送带撕裂时使输送机自动停 机，防止撕裂事故扩大。由于防撕裂保护装置现在还没有一种成熟 可靠的定型成品，根据我矿实际，我矿主要带式输送机暂采用行程 开关式。 三、试验方法 （一）防滑保护装置 对于电感式防滑保护装置，通过转动传感器方向或使传感器 远离滚筒；对于滚轮式防滑保护装置是利用简易可靠的试验支架， 将其提起或转开使其与皮带表面脱离，胶带运输机应能自动停机。 （二）堆煤保护 人为的触动堆煤保护传感器的触头，使保护动作，胶带输送 机应能自动停机或有故障显示。 （三）跑偏保护 人为的推动跑偏传感器的滚动导杆，经延时使限位开关动 作，能自动停机或有故障显示为正常。
2
堆煤保护装置安装在煤仓上口或两部带式输送机搭接处。煤 仓处堆煤保护传感器安装高度应在低于机头下胶带200mm水 平以下，其平面位置应在煤仓口范围之内。垂直搭接处堆煤保 护传感器安装高度应在后部输送机机头滚筒轴线水平以下，其 平面位置应在前部胶带机的煤流方向，且距离应在前部胶带机 机架侧向200～300mm范围内。平行搭接处高度应低于后部输 送机机头滚筒轴线水平以下，且在前部胶带机中心至最远落煤 点300－400mm。 （三）防跑偏保护装置 防跑偏保护装置的作用是当输送带发生跑偏时使输送带自 动纠偏和在严重跑偏时，使输送机自动停机。 1.自动纠偏装置安装在无防跑偏功能胶带机上，上胶带应每 50m安装一组，下胶带应每100m安装一组。 2.防跑偏保护安装在输送机机头和机尾（可伸缩胶带机除 外），在输送带严重跑偏时能够使输送机自动停机。防跑偏滚 动导杆利用自身的固定架固定在胶带机架的两侧，且距离槽形 托辊外沿50～100mm范围内。
带式输送机课堂PPT课件PPT42页
.
9
第10页，共42页。
（二）、检修、维护带式输送机时的注意事项
❖ 1、带式输送机驱动装置、液力偶合器、传动滚筒、尾部滚筒等转动部位要设置 保护罩和保护护栏，防止发生绞人事故。
❖ 2、工作人员衣着要利索，袖口、衣襟要扎紧。
❖ 3、在带式输送机运行中，禁止用铁锨和其他工具刮输送带上的煤泥或用工具拨 正跑偏的输送带，以免发生人身事故。
.
2
第3页，共42页。
带式输送机的特点
带式输送机是煤矿井下和地面生产系统中应用最 多的一种连续运输设备。它具有运输能力大、工 作阻力小、耗电量低、运输距离长、使用寿命长 ，且对煤的破碎作用小、噪音低、安全可靠等优 点。带式输送机即可用于水平运输，又可用与倾 斜运输。当用于倾斜运输时其倾角受到一定限制 。通常情况下，倾斜向上运输时的倾角不超过 18º，向下运输倾角不超过15º。
.
24
第25页，共42页。
2）、逆转飞车的预防及处理方法 ❖ 调整闸的制动力矩，使其满足制动要求 ❖ 控制给煤量，禁止超负荷运转 ❖ 逆止器要试运行，确保运行安全可靠
.
25
第26页，共42页。
发生逆转飞车事故后，可按照以下方法进行 检查处理
①检查电动机、减速器、联轴节及制动系统等部 件是否损坏，若损坏，应及时修理或更换
❖ 4、输送机停止后，必须切断电源。不切断电源，不准检修。检修时挂停电牌。
❖ 5、在更换皮带和做皮带接头时，确需点动开车或用人力拉动输送带时，人员要远离 输送带，严禁直接用双手或用脚蹬踩输送带。
❖ 6、在输送带做接头时，必须远离机头转动位置5m以外，并派专人停电，挂停电牌。 ❖ 7、在清扫滚筒粘煤时，必须先停车、后清理。严禁边运行边清理。 ❖ 8、在检修时工作人员严禁站在机头、机尾、传动滚筒及皮带运转部位上方工作。
胶带输送机综合保护系统PPT
FB41功能块：
谢谢！
334-0CE01-0AA0
SM331： 8输入 0～10 V
6ES7 331-1KF01-0AB0
系统的硬件设计
PLC模块的硬件组态
STEP 7 组态
主程序设计：
启动时检测程序设计：
中断程序设计：
自动状态控制程序设计：
手动状态控制程序：
量程转换程序的设计：
FC105
量程转换程序的设计：
跑偏传感器、撕裂传感器、堆煤传感器、 拉线开关
烟雾传感器、光电传感器
速度传感器、温度传感器
PLC模块的选择：
类别 数字量输入 数字量输出 模拟量输入 模拟量输出
数量 22 25 5 2
PLC模块的选择：
SM323： 16输入/16输出
6ES7 323-1BL00-0AA0
SM334： 4输入6/E2S输7 出 0～20 mA
胶带输送机综合保护系统PPT
设计背景：
随着胶带输送机在采矿企业使用越来越广 泛，数量越来越多，传输距离越来越长， 使用过程中，出现的问题也越来越多，经 常会出现一些跑偏、撕裂、断带、打滑、 超温、烟雾等故障，给企业带来严重的影 响。因此，给胶带输送机设计一套完善保 护系统是十分重要的。
传感器的选择：
胶带输送机“六大保护”安装标准及试验方法
胶带输送机“六大保护”安装标准及试验办法为规范胶带机“六大保护”的安装和使用，确保保护齐全、可靠、有效，根据兖矿贵州能化公司《胶带机运输系统安全管理办法》的规定，特制定《胶带输送机“六大保护”安装标准及试验办法》，请遵照执行。
第一条：固定带式输送机安全保护装置的安装1、防滑保护装置（1）电感式防滑保护装置磁钢安装在从动滚筒侧面上，磁钢与滚筒应使用非导磁材料连接，速度传感器安装在与磁钢相对应支架上，磁钢与传感器的间隙不大于50毫米。
（2）滚轮式防滑保护装置a)滚轮速度传感器安装在上胶带的下表面，并使胶带与滚轮保持足够的驱动摩擦力。
b)摩擦式滚轮速度传感器安装在下胶带的上表面。
2、堆煤保护装置堆煤保护装置安装在煤仓上口，煤仓处堆煤保护传感器安装高度应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内。
堆煤保护传感器安装在两部胶带输送机搭接处，安装高度应在后部胶带输送机机头滚筒轴线水平以下，其平面位置应在前部胶带输送机的煤流方向，且距离应已起到保护作用，但还不误动作为标准。
3、防跑偏保护装置在胶带输送机机头和机尾各安装一套在输送带严重跑偏时能够使输送机自动停机的防跑偏保护装置，且必须成对安装，两对的中心线必须在一条直线上并垂直于胶带输送机中心线。
防跑偏滚动导杆安装在距离槽形托辊外沿50~100mm范围内。
4、温度保护装置传感器必须布置在驱动滚筒与胶带分离处距胶带与滚筒切点不大于100毫米或驱动滚筒内部。
5、烟雾保护传感器应布置在驱动装置上方5m内（从后一级驱动滚筒轴向中心线到下风口5米范围内）的下风口。
6、自动洒水装置的洒水装置应安装在胶带输送机驱动装置的内侧，喷头距胶带与滚筒切点不大于300毫米，其洒水能起到对驱动胶带和驱动滚筒同时洒水降温灭火的效果。
温度传感器（易熔棒）必须布置在驱动滚筒与胶带分离处，且距离滚筒表面100mm以内。
其它类型传感器按产品说明书要求安装。
7、张紧力下降保护装置张紧力下降保护装置的保护信号通过安装在液压站液压传感器、行程开关或其它信号，进入胶带输送机主控系统。

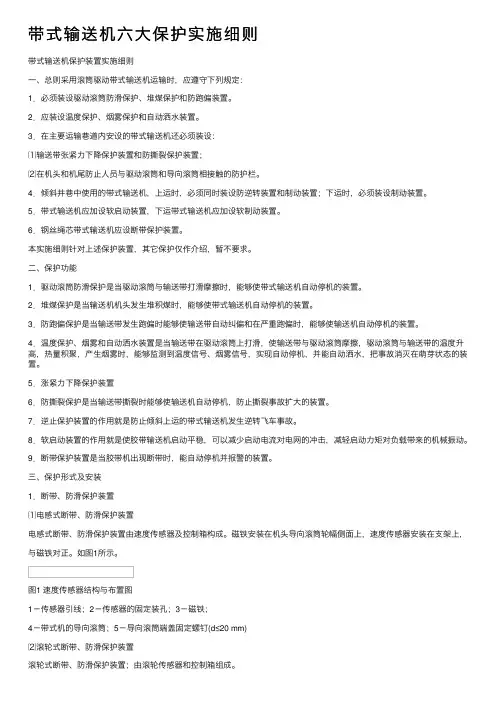

带式输送机六大保护实施细则
带式输送机六⼤保护实施细则带式输送机保护装置实施细则⼀、总则采⽤滚筒驱动带式输送机运输时，应遵守下列规定：1．必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置。
2．应装设温度保护、烟雾保护和⾃动洒⽔装置。
3．在主要运输巷道内安设的带式输送机还必须装设：⑴输送带张紧⼒下降保护装置和防撕裂保护装置；⑵在机头和机尾防⽌⼈员与驱动滚筒和导向滚筒相接触的防护栏。
4．倾斜井巷中使⽤的带式输送机，上运时，必须同时装设防逆转装置和制动装置；下运时，必须装设制动装置。
5．带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。
6．钢丝绳芯带式输送机应设断带保护装置。
本实施细则针对上述保护装置，其它保护仅作介绍，暂不要求。
⼆、保护功能1．驱动滚筒防滑保护是当驱动滚筒与输送带打滑摩擦时，能够使带式输送机⾃动停机的装置。
2．堆煤保护是当输送机机头发⽣堆积煤时，能够使带式输送机⾃动停机的装置。
3．防跑偏保护是当输送带发⽣跑偏时能够使输送带⾃动纠偏和在严重跑偏时，能够使输送机⾃动停机的装置。
4．温度保护、烟雾和⾃动洒⽔装置是当输送带在驱动滚筒上打滑，使输送带与驱动滚筒摩擦，驱动滚筒与输送带的温度升⾼，热量积聚，产⽣烟雾时，能够监测到温度信号、烟雾信号，实现⾃动停机，并能⾃动洒⽔，把事故消灭在萌芽状态的装置。
5．涨紧⼒下降保护装置6．防撕裂保护是当输送带撕裂时能够使输送机⾃动停机，防⽌撕裂事故扩⼤的装置。
7．逆⽌保护装置的作⽤就是防⽌倾斜上运的带式输送机发⽣逆转飞车事故。
8．软启动装置的作⽤就是使胶带输送机启动平稳，可以减少启动电流对电⽹的冲击，减轻启动⼒矩对负载带来的机械振动。
9．断带保护装置是当胶带机出现断带时，能⾃动停机并报警的装置。
三、保护形式及安装1．断带、防滑保护装置⑴电感式断带、防滑保护装置电感式断带、防滑保护装置由速度传感器及控制箱构成。
磁铁安装在机头导向滚筒轮幅侧⾯上，速度传感器安装在⽀架上，与磁铁对正。
皮带保护规定
**矿业集团关于井下胶带输送机“六项保护”管理补充规定*矿生便字[2012] 2 号集团公司所属各煤矿:为进一步规范我集团公司井下胶带输送机保护装置正常使用和统一管理，消除各井下胶带输送机保护使用方面存在的安全隐患，保证胶带输送机安全可靠运行，根据《煤矿安全规程》（2016年）、参照MT872-2000,MT820-2006及AQ1029-2007行业标准，针对集团公司胶带输送机保护装置使用现状，特制定**矿业集团关于井下胶带输送机“六项保护”管理补充规定，原*矿生便字【2008】11号文关于滚筒驱动带式输送机使用六种保护的有关规定与本文规定相违之处按本文规定执行。
一、井下胶带输送机必须安装的六项保护1、驱动滚筒防滑保护；2、堆煤保护；3、跑偏保护；4、温度保护；5、烟雾保护；6、超温自动洒水装置。
二、各种保护的作用与安装位置：1、防滑保护装置防滑保护装置的作用:当输送带速度在10秒内均在（50%-70%）V（V为额定带速）范围内，或输送带速度小于等于50%V时，或输送带速度大于等于110%V时，打滑保护装置应报警，同时中止带式输送机的运行。
安装位置：（1）磁铁式：防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，该传感器应固定牢固，并与磁铁正对，两者间隙不大于20mm。
（2）滚轮式防滑保护：传感器安装在下胶带上面，可靠接触。
2、堆煤保护装置堆煤保护装置的作用：当堆煤保护装置在2秒内连续检测到煤位超过预定位置时，保护器应报警，同时中止胶带输送机的运行。
堆煤保护装置安装一般分两种情况：安装位置：（1）用于煤仓皮带的：安装在煤仓上口，堆煤保护传感器探头安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内（具体位置单位也可根据实际情况自定）。
（2）用于皮带搭接的：安装在两部带式输送机搭接处，在两部胶带输送机搭接处堆煤保护传感器探头安装高度，应在后部输送机机头滚筒轴线水平以下，其平面位置应在前部胶带输送机的煤流方向，且距离应在机头正前方1000mm以内，皮带正常输送煤流碰触不到的位置。
胶带机六大保护
八大保护：（1）防滑保护：对于滚轮式防滑保护装置将其提起或转开使其与皮带表面脱离，胶带运输机应能自动停机。
（2）堆煤保护：胶带输送机正常运转时，人为的推动堆煤保护传感器的触头，使保护动作，胶带输送机应能自动停机。
（3）防跑偏保护：胶带输送机正常运行时，人为的推动跑偏传感器的滚动导杆，使限位开关动作，能自动停机为正常。
（4）温度保护：温度超过60度，胶带机自动停机。
（5）烟雾保护：每天检查一次，传感器每月定期更换（6）自动洒水装置：电磁阀式自动洒水装置通过按动试验按钮使电磁阀打开，易熔棒式自动洒水装置人为松动拉紧绳，洒水装置喷头均能喷水为正常。
（7）张紧力下降保护：行程开关式涨紧力下降保护装置，人为触动开关，故障指示灯亮为正常。
（8）防撕裂保护：人为拉开安装在上皮带下方的连接传感器的钢丝绳，胶带机自动停机为正常。
带式输送机安全保护装置管理制度一、总则1．必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置。
2．应装设温度保护、烟雾保护和自动洒水装置。
3．在主要运输巷道内安设的带式输送机还必须装设：⑴输送带张紧力下降保护装置和防撕裂保护装置；⑵在机头和机尾防止人员与驱动滚筒和导向滚筒相接触的防护栏。
4．倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆转装置和制动装置；下运时，必须装设制动装置。
5．带式输送机巷道内必须安设沿线紧停保护装置。
二、安装1．防滑保护装置驱动滚筒防滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
⑴电感式防滑保护装置磁铁安装在从动滚筒侧面上，速度传感器安装在与磁铁相对应支架上。
⑵滚轮式防滑保护装置-3-滚轮速度传感器安装在下胶带上表面或上胶带的下表面，并使胶带与滚轮保持足够的驱动摩擦力。
2．堆煤保护装置堆煤保护装置的作用是当输送机机头发生堆积煤时，使带式输送机自动停机。
堆煤保护装置安装在煤仓上口或两部带式输送机搭接处。
煤仓处堆煤保护传感器应安装高度应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内。
