额定电压的确定
1-5电力系统额定电压是如何规定的？
规定额定电压的基本思路
在运行时，输电线电压下，电气设备的额定电压值是不相同的。
电力系统额定电压 按照上述思路，我国制定的额定电压标准包括：
1. 低于3kV系统的额定电压 低于3kV交流三相/单相电力系统额定电压和电气设备额定电压
电力系统额定 电压/kV 0.22/0.127 0.38/0.22 0.66/0.38 发电机额定 电压/kV 0.23 0.40 0.69 变压器额定电压/kV 一次绕组 0.22/0.127 0.38/0.22 0.66/0.38 二次绕组 0.23/0.133 0.40/0.23 0.69/0.40
额定电压与最高电压 对一个国家来说，不可能建设一条输电线路就确定一 个电压等级。因为那样会造成设备通用性差，备用 设备增加，网络连接和管理都困难。因此，为了使 电力系统和电气设备制造厂的生产标准化、系列化 和统一化，电力系统的电压等级应有统一的标准。 世界上每个国家都根据本国的技术经济条件，规定自 己的电压等级标准。该电压等级标准称为电力系统 额定电压，又称为电力网额定电压或线路额定电压。
电力系统额定电压 是如何规定的？
华中科技大学电气与电子工程学院 罗 毅
额定电压与最高电压
输电线路中通过电流的大小是由传输的视在功率和电 压决定的，输电线路的功率损耗是由电流和输电线 路参数决定的。在传输功率S一定的条件下，电压U 愈高时，则电流I愈小，功率损耗也小，要求导线的 截面积小，投资可减少； 电压U愈高，绝缘能力要求高，断路器、变压器和杆塔 等设备的投资增加。 综合考虑各种因素，对应一定传输功率和输送距离的 输电线路应有一个合理的电压值，该电压值通常称 为经济电压。
24 40.5 72.5 126 252 363 550 800
1000
电力系统课后解答题答案
第一章1、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？答:电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。
电力系统各元件的额定电压：a.用电设备的额定电压应与电网的额定电压相同。
b.发电机的额定电压比所连接线路的额定电压高5%，用于补偿线路上的电压损失。
c.变压器的一次绕组额定电压等于电网额定电压，二次绕组的额定电压一般比同级电网的额定电压高10%。
2、电力线路的额定电压与输电能力有何关系？答：相同的电力线路，额定电压越高，输电能力就越大。
在输送功率一定的情况下，输电电压高，线路损耗少，线路压降就小，就可以带动更大容量的电气设备。
3、什么是最大负荷利用小时数？答：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。
第二章1、分裂导线的作用是什么？分裂导线为多少合适？为啥？答：在输电线路中，分裂导线输电线路的等值电感和等值电抗都比单导线线路小，分裂的根数越多，电抗下降也越多，但是分裂数超过4时，电抗的下降逐渐趋缓。
所以最好为4分裂。
2、什么叫变压器的空载试验和短路试验？这两个试验可以得到变压器的哪些参数？答：变压器的空载试验：将变压器低压侧加电压，高压侧开路。
此实验可以测得变压器的空载损耗和空载电流变压器的短路试验：将变压器高压侧加电压，低压侧短路，使短路绕组的电流达到额定值。
此实验可以测得变压器的短路损耗和短路电压。
3、对于升压变压器和降压变压器，如果给出的其他原始数据都相同，它们的参数相同吗？为啥？答：理论上只要两台变压器参数一致（包含给定的空载损耗，变比，短路损耗，短路电压），那么这两台变压器的性能就是一致的，也就是说可以互换使用，但是实际上不可能存在这样的变压器，我们知道出于散热和电磁耦等因数的考虑，一般高压绕组在底层（小电流），低压绕组在上层（大电流，外层便于散热）。
绕组分布可以导致一二次绕组的漏磁和铜损差别较大，故此无法做到升压变压器和降压变压器参数完全一致。
额定电压公式
额定电压公式：额定功率P等于额定电压V乘以额定电流I , 即
P=VxI ，所以额定电流I就等于额定功率P除以额定电压V , 即
I=P/V 。
在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比,这就是欧姆定律。
部分电路欧姆定律公式：I=U/R
其中：I、U、R——三个量是属于同一部分电路中同一时刻的电流强度、电压和电阻。
欧姆定律知识点
一、电压
1、电源的作用是给电路两端提供电压；电压是电路中产生电流的原因。
电路中有电流，就一定有电压；电路中有电压，却不一定有电流，因为还要看电路是否是通路。
2、电压用字母U表示，单位是伏特，简称伏，符号是V。
常用单位有千伏(KV，1KV=103V)和毫伏(mV，1mV=10-3V)。
家庭照明电路的电压是220V；一节干池的电压是1.5V；对人体安全的电压不高于36V。
3、电压表的使用：A、电压表应该与被测电路并联；当电压表直接与电源并联时，因为电压表内阻无穷大，所以电路不会短路，所测电压就是电源电压。
B、电压表的正接线柱接电源正级，负接线柱接电源负极度。
C、根据被测电路的不同，可以选择“0~3V”和“0~15V”两个量程。
4、电压表的读数方法：A、看接线柱确定量程。
B、看分度值(每一小格代表多少伏)。
C、看指针偏转了多少格，即有多少伏。
5、电池串联，总电压为各电池的电压之和；相同电池关联，总电压等于其中一支电池的电压。

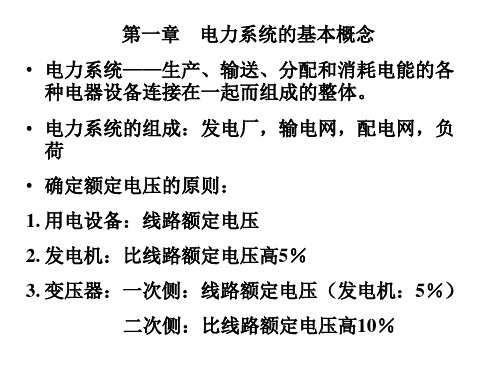

负荷确定额定电压的原则
P2 R Q2 X V2
j
P2 X Q2 R V2
V2 jV2
V2
P2 R Q2 X V2
V2
P2 X Q2 R V2
V1 (V2 V2 )2 (V2 )2
1
arctg
V2 V2 V2
•电压降落：已知V1，S1
dV1
P1R Q1 X V1
j
P1 X Q1R V1
V1
jV1
二次侧：比线路额定电压高10％
第二章 电力网各元件的等值电路和参数计算
• 架空输电线路参数：
1. 电阻： r / S
2. 电抗：
3.
单导线： x
分裂导线：x
电导：
g
ΔPg VL 2
2πf N L 2πf N L
0.0628ln 0.0628ln
Deq DDeqs Dsb
0.1445lg Deq 0.1445lg DDeqs
Dsb
4.
电纳：b
2πf NC
7.58 lg Deq
106
req
几个距离的概念：
（1）导线轴线间的距离D； （2）不同材料的单股导线的自几何均距Ds
非铁磁材料单股线：
1
Ds re 4 0.779r
非铁磁材料多芯线： Ds 0.724 : 0.771 r
铁芯铝线：
Ds 0.77 : 0.9r
VS3 %
1 2
VS(23) % VS(31) % VS(12) %
3. 导纳及变比：同双绕组变压器
•标么制：
•基准值选取： SB ，Vav
•平均额定电压： 3.15，6.3，10.5，15.75，37，115，230，345，525
标称电压,额定电压和最高电压的定义
标称电压,额定电压和最高电压的定义哎呀，这电压啊，就像咱中国的美食一样，种类繁多，各有讲究。
今天我就给大家聊聊标称电压、额定电压和最高电压这三位“电压大师”的定义。
标称电压，这就像人的名字，是电压的基本身份标识。
简单来说，标称电压就是一个电器正常工作所需的电压值。
比如，你买的那个充电宝，上面写的5000毫安时，10000毫安时，那后面的“毫安时”就是标称电压，告诉咱这充电宝能充多少电。
当然，这标称电压也是根据我国国家标准来的，不能随意改动。
额定电压，这就像人的体重，是电压正常工作的“体重”。
额定电压是指电器在正常工作条件下能够承受的电压值。
比如，家里的照明灯泡，上面写着220V，那这220V就是它的额定电压。
如果电压过高，灯泡就可能会烧坏；反之，如果电压过低，灯泡就不亮了。
所以，这额定电压可是电器能不能正常工作的关键因素。
最高电压，这就像人的极限，是电压能够承受的最大压力。
最高电压是指电器在短时间内能够承受的最大电压值。
这个值通常比额定电压高很多，以便在突发情况下，比如电压波动，电器不会立刻损坏。
但是，这并不意味着我们可以长期使用超过最高电压的电源，那样会缩短电器使用寿命，甚至引发安全事故。
说到这，我就想起前两天邻居张大哥，他家的电视机突然没电了。
我一检查，原来是电压过高导致的。
张大哥气得直骂街，说现在的电器质量真不行。
我劝他说：“大哥，这事儿不能怪电视机，得怪你家的电网。
电压波动太大，超出电视机的最高电压了。
”张大哥一听，恍然大悟，连连道歉。
所以说，了解这些电压知识，不仅有助于我们更好地使用电器，还能在遇到问题时及时找到原因，避免不必要的麻烦。
这就像掌握了厨艺，才能做出美味佳肴一样。
怎么样，听了我的讲解，你有没有对电压有了更深的认识呢？嘿嘿，以后再遇到电压问题，可别再傻乎乎的了！。
简述变压器额定电压确定方法
简述变压器额定电压确定方法简述变压器额定电压确定方法【序言】在电力系统中，变压器是扮演着至关重要角色的设备之一。
它的作用是进行电能的变换和传输，将高电压变换成适宜的低电压或者将低电压变换成适宜的高电压，以满足电力系统中各个环节的需求。
变压器的额定电压是指在正常运行条件下，变压器的设计和工作电压。
那么，本文将简述变压器额定电压的确定方法。
【一、额定电压的定义】额定电压是指变压器在额定容量下，经过长时间的运行，所能可靠工作的电压。
通常情况下，变压器的额定电压是由制造商根据用户的需求和具体情况确定的。
额定电压一般分为高压侧额定电压和低压侧额定电压两种。
【二、变压器额定电压的确定方法】变压器的额定电压的确定是基于一系列因素和准则进行的。
下面是常见的几种方法：1. 设计准则法：根据电网供电能力、负荷需求、变电容量以及线路电压等要素，综合考虑变压器的经济性和技术可行性，制定相关设计准则，然后根据这些准则来确定变压器的额定电压。
2. 标准化选择法：根据国家和行业的相关标准规定，选择与系统要求相匹配的变压器额定电压。
标准化选择法是一种简单、快捷的方法，但是可能无法充分满足特殊系统需求。
3. 统计法和经验法：通过对同类变压器运行的经验进行总结和分析，得到更加准确的额定电压。
这种方法需要具备丰富的工程经验和大量的实际运行数据。
4. 计算法：根据系统的电气参数、负载特性、短路能力和电源状况等因素，通过电气计算来确定变压器的额定电压。
这种方法需要进行详细的计算和分析，较为繁琐。
【三、个人观点和理解】额定电压的确定对于变压器的正常运行具有重要的意义。
在确定额定电压的过程中，我认为需要充分考虑变压器所在电力系统的实际需求、运行状态及负载情况等因素。
多种方法可以结合使用，以得到更加准确和合理的额定电压。
【总结】本文简述了变压器额定电压的确定方法。
通过设计准则法、标准化选择法、统计法和经验法以及计算法等不同方式，可以根据实际情况来确定变压器的额定电压。
额定电压和额定功率的公式
额定电压和额定功率的公式额定电压和额定功率是日常生活和工业生产中常说到的重要概念。
它们的公式是什么？在本文中，我们将详细介绍电器中额定电压和额定功率的公式。
什么是额定电压？额定电压是指在标准工作条件下，电器设备所需的电压。
在电器工程中，设备制造商必须明确规定额定电压。
额定电压是指设备标称电压，例如，普通的家用220V电源，其额定电压就是220V。
额定电压的公式为：Un= （Vn / √3） * k其中Un表示额定电压，Vn是标称电压，k为一个系数，√3是3的平方根。
例1：设Vn为220V，k为1，那么额定电压就是：Un= (220 / √3) * 1= 127.06V。
这意味着，当使用220V的电源时，设备的额定电压就是127.06V。
如果电压低于或高于此值，设备就可能无法正常工作。
什么是额定功率？额定功率是指，设备在标准工作条件下允许的最大功率。
额定功率取决于设备的设计和生产过程，设备制造商必须对设备的额定功率进行明确规定。
额定功率的公式为：Pn = Un * In * cosΦ其中Pn表示额定功率，Un为额定电压，In为额定电流，cosΦ表示功率因数。
例2：设Un为127.06V，In为10A，cosΦ为0.8，那么设备的额定功率就是：Pn = 127.06 * 10 * 0.8 = 1016.48W额定功率是设备在标准工作条件下的最大功率，这意味着设备的功率不应超过此额定功率。
如果连接设备的电源功率过高，则可能会超过额定功率，导致设备过载，甚至损坏。
额定电压和额定功率的关系额定电压和额定功率之间有密切的关系。
在电器工程领域中，额定电压和额定功率的概念被广泛应用。
例如，在安装交流电源系统时，必须保证其额定电压与设备电压一致。
此外，设备功率也应少于或等于该系统的额定功率。
在选择设备时，我们需要考虑这些额定参数，确定设备与所连接电源的兼容性，以确保设备在长期使用中的稳定性能。
总结在电器工程中，额定电压和额定功率是非常重要的概念。
电力系统各个元件的额定电压的确定
电力系统是由各种不同的元件组成的，这些元件包括变压器、发电机、电缆等。
每种元件都有其额定电压，这是为了确保电力系统的安全稳定运行而进行设定的。
本文将探讨电力系统各个元件的额定电压是如何确定的。
一、变压器的额定电压的确定变压器是电力系统中至关重要的元件之一，其额定电压的确定涉及到多个因素。
1. 设备制造标准变压器的额定电压需符合相关的设备制造标准，这些标准通常由国家或行业组织发布。
制造商在设计和生产变压器时，必须遵循这些标准来确定其额定电压。
2. 电网电压等级变压器的额定电压通常与所接入的电网电压等级相关。
电力系统的运行通常有几个电压等级，如110kV、220kV、500kV等，而变压器的额定电压就要与所接入的电网电压等级相匹配。
3. 负载要求在确定变压器的额定电压时，需要考虑其所承受的负载要求。
不同的负载要求会影响变压器的额定电压选择，以确保其能够稳定、可靠地供电。
二、发电机的额定电压的确定发电机是将机械能转换为电能的设备，其额定电压的确定也具有一定的规定和考量。
1. 高压电网电压等级发电机连接至电网时，需考虑电网的电压等级。
发电机的额定电压通常要与所接入的电网电压等级匹配，以确保安全可靠地并网运行。
2. 发电机类型不同类型的发电机有不同的额定电压规定，例如同步发电机和异步发电机。
发电机的额定电压需依据其类型和设计规范来确定。
3. 负载平衡发电机的额定电压还要考虑到负载平衡的需求，以确保发电机输出的电能能够满足电网和用户的需求，同时保持系统稳定。
三、电缆的额定电压的确定电缆在电力系统中承担着输电和配电的重要作用，其额定电压的确定也是十分重要的。
1. 绝缘材料电缆的额定电压与其绝缘材料的耐压特性密切相关。
不同材料的电缆具有不同的耐压能力，其额定电压需依据所使用的绝缘材料来确定。
2. 安装环境电缆的额定电压还需要考虑其安装环境的特殊要求，如埋地、架空、隧道等。
不同的安装环境会对电缆的运行产生影响，因此在确定额定电压时需充分考虑这些因素。
电力系统额定电压确定例题
选择题在确定电力系统的额定电压时，首要考虑的因素是：A. 系统的短路电流大小B. 用户的用电设备特性C. 系统中发电机的额定电压（正确答案）D. 输电线路的长度电力系统额定电压的选择，与下列哪项因素关系不大？A. 系统的稳定性和可靠性B. 设备的绝缘水平C. 当地的气候条件（正确答案）D. 系统的经济性在确定变压器的一次侧额定电压时，应：A. 稍高于电网额定电压B. 与电网额定电压相同（正确答案）C. 稍低于电网额定电压的5%D. 根据变压器类型随意确定下列哪项不是电力系统额定电压确定时需要考虑的发电机因素？A. 发电机的额定电压B. 发电机的额定容量C. 发电机的励磁方式（正确答案）D. 发电机的绝缘等级电力系统额定电压的标准化主要是为了：A. 提高系统的稳定性B. 方便设备的互换和选型（正确答案）C. 减少系统的损耗D. 提高设备的利用率在选择电力系统的额定电压时，关于用电设备的考虑，下列说法正确的是：A. 用电设备的额定电压应高于系统额定电压B. 用电设备的额定电压应低于系统额定电压的5%C. 用电设备的额定电压应与系统额定电压相匹配（正确答案）D. 用电设备的额定电压可以随意选择电力系统额定电压的确定，与下列哪项电气设备的特性密切相关？A. 断路器的开断能力B. 互感器的变比C. 电容器的容量D. 变压器的变比及分接头范围（正确答案）在确定电力系统额定电压时，考虑到未来系统的发展，通常：A. 选择较低的额定电压以降低成本B. 选择较高的额定电压以适应未来发展（正确答案）C. 不考虑系统未来的发展D. 根据当前需求随意确定下列关于电力系统额定电压确定的说法中，错误的是：A. 额定电压的选择应兼顾系统的经济性和安全性B. 额定电压的确定需考虑设备的制造水平和运行经验C. 额定电压一旦确定，就不能更改D. 额定电压的选择应满足系统中大多数用户的用电需求（正确答案C）。
额定电压的名词解释
额定电压的名词解释额定电压是指设备或电路所能正常工作的设计电压。
电压是指电势差，也就是导体两个点之间的电场力量差异。
额定电压是在设备设计阶段确定的，它通常由制造商根据设备的特性和安全要求来决定。
在电气工程中，额定电压是一个重要的参数，它用于指示设备能够承受的最大电压。
设备在正常工作时，额定电压应该始终小于或等于实际电压，以确保设备的性能和安全性。
如果设备受到超过额定电压的电压供应，就可能会导致设备的损坏、短路、火灾等事故。
额定电压是根据设备的设计要求和安全标准来确定的。
不同的设备有不同的额定电压范围。
低压电器设备的额定电压通常在100V至240V 之间，而高压设备如变压器、发电机等的额定电压可以达到数千伏。
额定电压通常以标准单位“伏特”来表示，如220V、380V等。
在电力系统中，额定电压是指供应给用户的电网电压等级。
不同国家和地区的电力系统可能有不同的额定电压等级，这取决于该地区的电力规范和需求。
在中国，低压电网的额定电压通常为220V或380V，而高压电网的额定电压可以达到10kV、35kV甚至更高。
有了额定电压这个参数，我们可以根据设备和系统的额定电压来选择合适的电源和保护装置，以确保设备的正常运行和人员的安全。
在选择电源时，我们需要选择输出电压与设备额定电压相匹配的电源，以免因电压不稳定而对设备造成损害。
在选择保护装置时，我们也需要考虑额定电压，以确保保护装置能够在超过额定电压的情况下正常工作。
在使用电器设备时，我们也需要了解和遵守设备的额定电压要求，以确保设备的安全使用。
如果我们使用超过设备额定电压的电压供应，就可能会导致设备的短路、烧毁等问题，甚至对人身安全造成威胁。
总结起来，额定电压是电气设备设计中的重要参数，它指示设备能够承受的最大电压。
根据设备的特性和安全要求，制造商确定设备的额定电压。
了解和遵守设备的额定电压要求，选择合适的电源和保护装置，是确保电器设备安全运行的重要一步。
在使用额定电压这个概念时，我们应该注意设备的额定电压范围，以充分保护设备和人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
额定电压的确定
1、电网的额定电压
电网(线路)的额定电压只能使用国家规定的额定电压。
它是确定各类电气设备额定电压的基本依据。
主要有
0.38、6、10、35、110、220、500kV
2、用电设备的额定电压
用电设备的额定电压与同级电网的额定电压相同。
3、发电机的额定电压
发电机的额定电压为线路额定电压的105%。
即
U N.G=1.05U N
4、变压器的额定电压
1.变压器一次绕组的额定电压
变压器一次绕组接电源，相当于用电设备。
与发电机直接相连的升压变压器的一次绕组的额定电压应与发电机额定电压相同。
连接的线路上的降压变压器的一次绕组的额定电压应与线路的额定电压相同。
2.变压器二次绕组的额定电压
变压器的二次绕组向负荷供电，相当于发电机。
二次绕组电压应比线路的额定电压高5%，
而变压器二次绕组额定电压是指空载时电压。
但在额定负荷下，变压器的电压降为5%。
因此，为使正常运行时变压器二次绕组电压较线路的额定电压高5%，
当线路较长（如35kV及以上高压线路），变压器二次绕组的额定电压应比相联线路的额定电压高10%；
当线路较短（直接向高低压用电设备供电，如10kV及以下线路），二次绕组的额定电压应比相联线路的
额定电压高5%。
如图所示。
例1-2 已知图所示系统中的额定电压，试求发电机和变压器的额定电压。
解：发电机G的额定电压UN.G = 1.05 UN.1WL =1.05×6 = 6.3(kV)
变压器1T的额定电压U1N.1T = UN.G = 6.3kV
U2N.1T = 1.1 UN.2WL= 1.1×110 = 121(kV)
1T额定电压为: 121/6.3kV
变压器2T的额定电压U1N.2T = UN.2WL = 110kV
U2N.2T = 1.05 UN.3WL= 1.05×10 = 10.5(kV) 2T的额定电压为: 110/10.5kV。
