电气造价员例题(第三章照明)

电气照明答案

第一章照明技术的基本知识1.3 试述下列常用光度量的定义及其单位（1）光通量；（2）光强（发光强度）；（3）照度；（4）亮度。

答：（1）单位时间内光辐射能量的大小单位：流明（lm）（2）发光体在给定方向的发光强度是该发光体在该方向的立体角元dω内传输的光通量dφ与该立体角元之比，即单位立体角的光通量。

单位：坎德拉（cd），1cd=1lm/sr（3）被照物体表面上每单位面积所接收到的光通量。

单位：勒克斯（lx）（4）单位投影面积上的发光强度。

单位：坎德拉/平方米（cd/m2）1.8 什么是明视觉？什么是暗视觉？答：明视觉(或锥状视觉)，视场亮度超过10cd/m2时，锥状细胞工作为主的视觉状态。

暗视觉(或杆状视觉)，当视场亮度在10－6～10－2cd/m2时，杆状细胞工作，锥状细胞不工作的视觉状态。

1.9什么是明适应？什么是暗适应？答：（1）明适应是指视野亮度由低向高变化时的视觉适应过程它是杆状细胞工作(暗)→锥状细胞工作(明)，适应时间大约需要1min。

（2）暗适应是指视野亮度由高向低变化时的视觉适应过程，它是锥状细胞工作(明)→杆状细胞工作(暗)，适应时间大约需要7min。

1.13 什么是色温和相关色温？答：色温（度）是指当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品完全相同时，完全辐射体（黑体）的温度即为这种光源的色温度，简称色温。

符号为Tc，单位为开（K）。

相关色温是指当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品最接近时，完全辐射体（黑体）的温度即为这种光源的相关色温。

符号为Tcp，单位为开。

1.14 如何表示光源的色表？答：光源的色表是指光源的表观颜色，与光源的色温有关。

1.15什么是光源的显色性？如何表示？答：光源的显色性与参考标准光源相比较时，光源显现物体颜色的特性；它是照明光源对物体色表的影响，该影响是由于观察者有意识或无意识地将它与标准光源下的色表相比较而产生的；主要取决于光谱能量分布。

电气造价练习题

电气造价练习题本文旨在提供一系列电气造价练习题，帮助读者巩固和应用电气造价方面的知识。

以下是一些常见的练习题，供读者参考并进行自我测试。

题目一：某工程项目需要安装一套新的低压配电箱，根据现场测量数据，该配电箱需要满足以下要求：- 额定电流：400A- 额定电压：380V- 制造材料：不燃性材料- 配电箱出线方式：3P4W请根据以上要求回答以下问题：1. 根据给定的额定电流和额定电压，计算该配电箱的额定功率容量。

2. 根据配电箱的出线方式，解释3P4W的意思。

3. 请列举至少两种符合要求的不燃性材料。

题目二：某建筑工程需要安装照明系统，根据室内设计方案，该照明系统需要满足以下要求：- 照明灯具种类：LED灯- 光效：100lm/W- 灯具寿命：50000小时- 设计功率密度：10W/m²请根据以上要求回答以下问题：1. 假设该建筑的使用时间为10小时/天，计算LED灯具每天消耗的电能。

2. 假设该建筑的照明系统共安装了1000盏LED灯，计算每年需要更换的灯具数量。

3. 根据给定的设计功率密度和建筑面积，计算该建筑的总设计功率。

题目三：某工程项目需要进行电缆敷设，根据工程方案，电缆敷设的要求如下：- 敷设长度：1000m- 电缆截面积：185mm²- 电缆类型：铜芯电缆- 电缆电阻：0.8Ω/km- 电缆单位价格：100元/m请根据以上要求回答以下问题：1. 根据电缆的截面积和长度，计算该电缆的电阻。

2. 假设电缆的单位价格为100元/m，计算敷设1000m电缆的总造价。

3. 如果将铜芯电缆改为铝芯电缆，电缆单位价格为80元/m，根据给定的长度和电缆类型，计算铝芯电缆的总敷设造价。

题目四：某太阳能光伏发电项目需要进行太阳能电池板组件的采购，根据技术要求，该太阳能电池板组件需要满足以下条件：- 额定功率：200W- 高效系数：0.85- 电池板使用寿命：25年- 单价：2000元/块请根据以上要求回答以下问题：1. 根据给定的额定功率和高效系数，计算实际输出功率。

[工程类试卷]造价员(电气造价员)模拟试卷3及答案与解析

造价员（电气造价员）模拟试卷3及答案与解析
1编制预算时，电压为20kV、66kV、154kV的配电装置安装可分别套用相应上一级电压等级的定额。
（A）正确
（B）错误
2变压器安装定额中的单位“台”一律指三相为一台。
（A）正确
（B）错误
3在套用隔离开关安装定额时，操作机构按手动、电动、液压综合取定，使用时不作调整。
（D）电缆
（E）电缆头
27管路敷设概算定额中包括( )的安装。
（A）导线
（B）气源管路
（C）仪表阀门及附件
（D）脉动管路
（E）保护管
28互感器的用途有( )。
（A）将一次回路的高电压和强电流变为二次回路的标准值
（B）将二次设备可利用低电压、小电流的控制电缆连接
（C）使二次设备和高电压的一次系统隔离
（D）与带电的高压线路进线电气隔离，造成明显可见的空气绝缘间隙
33简述电气分系统调试中所列二次回路调试工作内容。
34什么是I/O现场送点？
造价员（电气造价员）模拟试卷3答案与解析
1【正确答案】A
2【正确答案】B
【试题解析】三相的：三相为一台；单相的：单相为一台
3【正确答案】A
4【正确答案】B
【试题解析】《电气设备安装工程预算定额》10kV及以下架空线路章节中，杆上变压器安装不包括变压器调试、吊芯和干燥。
23热工控制系统中DAS代表( )。
（A）数据采集系统
（B）、多项选择题
下列各题的备选答案中，至少有一个是符合题意的，请选出所有符合题意的备选答案。
24以下属于电流互感器安装概算定额工作内容的有( )
（A）角比差试验
（B）单体调试
（C）本体至相邻一组(或台)设备连接线

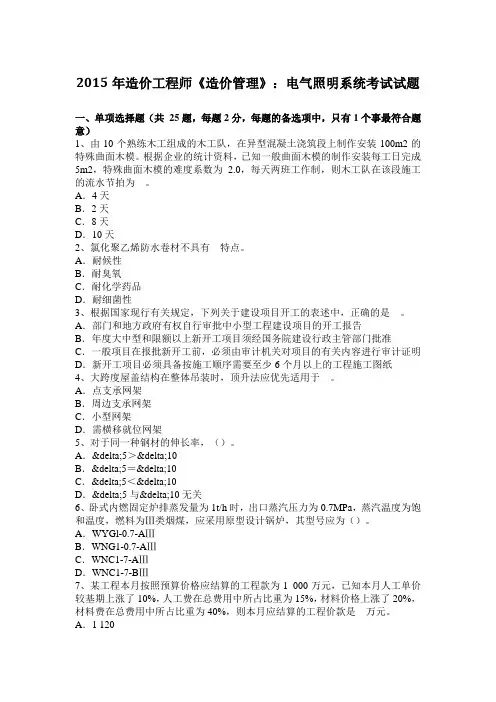

2015年造价工程师《造价管理》：电气照明系统考试试题

2015年造价工程师《造价管理》：电气照明系统考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有1个事最符合题意）1、由10个熟练木工组成的木工队，在异型混凝土浇筑段上制作安装100m2的特殊曲面木模。

根据企业的统计资料，已知一般曲面木模的制作安装每工日完成5m2，特殊曲面木模的难度系数为2.0，每天两班工作制，则木工队在该段施工的流水节拍为__。

A．4天B．2天C．8天D．10天2、氯化聚乙烯防水卷材不具有__特点。

A．耐候性B．耐臭氧C．耐化学药品D．耐细菌性3、根据国家现行有关规定，下列关于建设项目开工的表述中，正确的是__。

A．部门和地方政府有权自行审批中小型工程建设项目的开工报告B．年度大中型和限额以上新开工项目须经国务院建设行政主管部门批准C．一般项目在报批新开工前，必须由审计机关对项目的有关内容进行审计证明D．新开工项目必须具备按施工顺序需要至少6个月以上的工程施工图纸4、大跨度屋盖结构在整体吊装时，顶升法应优先适用于__。

A．点支承网架B．周边支承网架C．小型网架D．需横移就位网架5、对于同一种钢材的伸长率，（）。

A．δ5＞δ10B．δ5＝δ10C．δ5＜δ10D．δ5与δ10无关6、卧式内燃固定炉排蒸发量为1t/h时，出口蒸汽压力为0.7MPa，蒸汽温度为饱和温度，燃料为Ⅲ类烟煤，应采用原型设计锅炉，其型号应为（）。

A．WYGl-0.7-AⅢB．WNG1-0.7-AⅢC．WNC1-7-AⅢD．WNC1-7-BⅢ7、某工程本月按照预算价格应结算的工程款为1 000万元，已知本月人工单价较基期上涨了10%，人工费在总费用中所占比重为15%，材料价格上涨了20%，材料费在总费用中所占比重为40%，则本月应结算的工程价款是__万元。

电气造价员清单计价练习题(自制)

项
1
11
030211008001
接地装置（测试）
【工程内容】1、独立接地装置电阻测试
组
1
小电器-吊风扇
套
2
注：以上小电器安装项目【工程内容】均为：1、本体安装
6
030212001001
电气配管-砖、混结构暗配SC20
【工程内容】：1、配管；2、开关盒；3、灯头盒；
4、插座盒
m
21.1
7
030212001002
电气配管-砖、混结构暗配SC15
【工程内容】：1、配管；2、灯头盒
m
22.1
8
4 mm2*3、2.5mm2*2
台
1
2
030213004001
荧光灯-成套双管荧光灯链吊安装（YG2-2型2*30W）
【工程内容】：1、本体安装
套
6
3
030204031001
小电器-三联翘板暗装开关
套
1
4
030204031002
小电器-单相五孔暗装插座（86Z223-10型10A）
套
2
5
030204031003
m
1.4
（7）
灯头盒
个
8
（8）
开关盒、插座盒
个
5
二
配电箱端子接线
1
照明配电箱AL
（1）
端子板外部接线4mm2
个
3
（2）
端子板外部接线2.5mm2
个
2
三
重复接地装置
1Байду номын сангаас
接地母线敷设（-40*4）
m
2
接地极制作安装（Φ50）
3根（3*5=15m）

电气照明工程造价员考试识图案例

任务引导
任务一：认真阅读设计说明，提取有用信息任务二：识读系统图任务三：根据平面图说明每条回路里包含哪些电气任务四：根据系统图解读每条回路的详细情况
练习巩固识图步骤
任务一：怎么样看设计说明

了解工程概况，本图纸所用的图形符号，该工程所需要的设备、材料型号、规格、数量以及各种电气的安装高度和安装方式等等
任务二：识读系统图
任务三：根据平面图说明每条回路里包含哪些电气
任务四：根据系统图说明解读每条回路的详细情况
练习巩固：计算每条回路中的竖直线管
WL1回路：3.3-1.5+0.05+(3.3-1.3+ 0.05)*4=11.9
WL2回路：1.55+(0.3+0.05)*3=2.6
WL3回路：1.5+0.05+0.3+0.05=1.9

WL1回路 :4组单管荧光灯、2组双管荧光灯、2个三联单控开关、 2个单联单控开关、2个半圆球吸顶灯。 WL2回路：2个普通插座

WL3回路：1个空调插座
电气ቤተ መጻሕፍቲ ባይዱ明工程施工图识读步骤
01
看目录阅读设计说明互相对照，综合看图按层次和线路走向看图
02
03
04
电气照明工程造价员考试识图案例
复习提问

建筑电气施工图的组成有哪些？识读线路的文字标注
BV-3*2.5-PVC16-CC
新课引入
上节课已经对电气照明施工图的识图方法作了
介绍，并对书上的识读案例作了讲解，这个过程是以我为主来完成的，这节课我们将针对一个造价员考试的案例，由我布置几个任务点，由大家主导完成。

电气照明技术答案

电气照明技术答案【篇一：电气照明技术考试题库及答案】p> 答：由于视野中的亮度分布或亮度范围的不适宜，或存在极端的对比，以致引起人眼的不舒适感觉或者降低观察细部(或目标)的能力，这种视觉现象称为眩光。

不舒适眩光：产生不舒适感觉，但不一定降低视觉对象的可见度的眩光。

失能眩光：降低视觉对象的可见度，但不一定产生不舒适感觉的眩光。

克服眩光：利用眩光作用于视线角度的关系可以减小和消除眩光；增大背景亮度；降低眩光源的面积；降低光源的亮度。

2、为什么人们把紧凑型荧光灯称为节能灯？答：目前，紧凑型荧光灯可以分为两大类：一类灯是和镇流器是一体化的，另一类灯是和镇流器是分离的。

在达到同样光束的前提下，这种灯耗电仅为白炽灯的1/4，而且它的寿命也较长，可达8000~10000小时，故称为“节能灯”。

4、什么是照明配电线路的n线和pe线、pen线？答：n线:中性线，pe线：保护线，pen线：保护中性线。

5、如何进行教室照明设计？答：1.建立空间环境、选择材质 2.选择灯具 3.确立计算平面，开始计算，得出照度计算报表 4.渲染得出效果图6、照明灯具的选择原则是什么？答：基本原则：（1）按配光曲线选择照明器———合适的光特性（2）按使用环境条件选择照明器－－－符合场地的环境要求（3）按经济效果选择照明器－－－经济性7、光的度量有那些主要参数？它们的物理意义及单位是什么？8、在开关频繁、需要及时点亮或需调光的场所，宜选用什么灯/在其他的一般工作场所，从节电的角度，宜选用什么？答：在开关频繁、需要及时点亮或需调光的场所，宜选用白炽灯和卤钨灯，在其他的一般工作场所，从节电的角度，宜选用荧光灯。

9、照明配电线路应装荧光灯电路中的镇流器和电容器各起什么作用？答：电子镇流器：气体放电灯具有负的伏安特性。

电容器：消除频闪效应。

11、照明配电线路应设哪些保护？各起什么作用？答：一、短路保护：照明配电线路的短路保护,应在短路电流对导体和连接件产生的热作用和电动作用造成危害之前切断短路电流。

造价员综合考试题及答案电气）

造价员综合考试题及答案电⽓）造价员考试试题（安装⼯程电⽓部分）⼀、填空题（每空1分，共计：10分）1、各种配管应区别不同、、，以“延长⽶”为计量单位，不扣除管路中间的、、所占长度。

答案：敷设⽅式、敷设位置、管材材质、接线箱（盒）、灯头盒、开关盒2、管内穿线的⼯程量，应区别线路、导线、导线，以单线“延长⽶”为计量单位。

线路分⽀接头线的长度已综合考虑在定额中，不再另⾏计算（照明线路中的导线截⾯⼤于或等于时，应执⾏动⼒线路穿线相应项⽬）。

答案：性质、材质、截⾯、6mm2⼆、单项选择题（每题1分，共计：30分）1、《电⽓设备安装⼯程》定额规定⼯程超⾼增加费（已考虑了超⾼因素的定额项⽬除外）：操作物⾼度离楼地⾯（B）的电⽓安装⼯程，可参照超⾼部分⼈⼯费的15％计算。

A、4.5m以上、20m以下B、5m以上、20m以下C、5m以上、25m以下D、6m以上、20m以下2、《电⽓设备安装⼯程》定额⾼层建筑增加费是指：⾼度在（C）以上的⼯业与民⽤建筑。

A、6层或25mB、8层或25mC、6层或20mD、8层或20m3、《电⽓设备安装⼯程》定额规定在有害⼈⾝健康的环境（包括⾼温、多尘、噪声超过标准和在有害⽓体等有害环境）中施⼯时，可参照安装⼯程总⼈⼯费增加（D）。

A、10％B、3％C、15％D、5％4、电机的接地线定额按镀锌扁钢（C）考虑，与实际不同时进⾏调整。

A、30×4B、25×3C、25×4D、40×45、《电⽓设备安装⼯程》定额规定安装与⽣产同时进⾏时，可参照安装⼯程（D）。

A、总⼈⼯费增加10％B、总⼈⼯费增加8％C、总⼈⼯费增加6％D、总⼈⼯费增加5％6、《电⽓设备安装⼯程》定额规定除10kV以下架空线路以外，脚⼿架搭拆费可参照⼈⼯费（包括地下室部分）的（B）计算，其中⼈⼯⼯资占25%。

A、10％B、3％C、15％D、5％7、配管配线⼯程中，当选⽤钢管明配时，其连接⽅式应为(B)。

电气造价员例题(第三章照明)

电气预算（照明）
例题1：图中楼板厚200mm，配电箱（宽*高500mm*350mm）距地h1=1.5m，插座距地h6=0.3m，壁灯距地h4=2m，开关距地h3=1.3m。

计算垂直配管长度？
例题2：某工程进户线标注为BV-500V-3*16+1*10-SC32-FC，采用三相四线制380V/220V送电，电源采用架空进户，高度为5.8m，进户后穿钢管引至总配电箱，总配电箱M-2安装在2楼，底距地1.4m，箱面宽*高1000mm*800mm，总配电箱引至各层分配电箱的干线标注为：BV-500V-3*6-SC25-WC，分配电箱安装底距地1.4m,箱面宽*高为800mm*600mm，本建筑物为砖混结构，楼层高2.8m，楼板厚0.2m，进户管水平长度为2.0m，外墙预留0.2m。

计算进户线和干线配管和管内穿线的工程量？
例题3：某教学楼部分照明平面图如下，分支线路2-4根穿PC20，5-6根穿PC25沿砖混结构暗敷，导线为BV-2.5mm2，楼层高度3m，楼板厚200mm，开关箱暗装，箱底距地1.4m，箱面宽*高400mm*350mm，照明开关及插座均暗装，开关距地1.2m，插座距地0.3m，线路中的接线盒安装在墙上，高度为顶棚下0.2m，计算从开关箱到各照明器具的分支线配管和管内穿线？。

电气造价电缆、照明工程结算例题

10电气造价班晋级复习题资料03请根据下列条件编制工程量清单及计算该项目招标最高限价的综合单价2011年12月10日已中标的某住宅小区单根电缆直埋,铺砂盖砖(室外部分)。

设计无特殊要求，施工现场平整，一般黄土土质。

建设工程招标文件规定：主要材料价格变化在〒5%以内时，其风险由施工单位承担，在〒5%以外时，其风险由建设单位承担；执行国家有关调价政策。

电缆由配电室配电柜引出至1号住宅楼总配电箱，设计图示水平长度116m，垂直长度4m；其中室外部分的电缆长度为100m，室内部分的土方由土建单位施工，不考虑电缆进出建筑物的电缆保护管，室外电缆沟的土方不独立设置清单-3〓25+1〓16，主材单价为103项目，即包括在电缆敷设项目内；电缆采用VV22元/m。

1.编制分部分项工程量清单注：工程数量了L=（116+4）=120m电缆预留长度+附加长度:ΔL =（1.5+2+2）〓2+120〓2.5%=14m组价工程量: L∑=120+14=134m2.综合单价组价3.分部分项工程量清单计价四.编制某工程项目的竣工结算西安市某综合楼电气工程（5层，层高3m）,2011年8月1日开工,实行工程量清单计价,中标合同价50万元,主要材料认质认价,合同约定执行国家调价政策,请根据下列条件编制该项目的竣工结算。

1.除灯具安装外，其余项目均于2011年12月1日前完工；2.灯具实际采购到工地的价格为130元/套；3.施工企业中标的灯具报价如下：双管成套型吊管式荧光灯共200套，每套主材暂定价100元/套，原投标报价执行《陕西省安装工程价目表》（2009），管理费、利润均按人工费的18%计取，措施项目费（除安全文明施工措施费、脚手架搭拆费外）合计按人工费的5%计取，无他项目费。

安全文明施工措施费、脚手架搭拆费、规费、税金等均按规定计取。

中标的灯具含税造价为26204.70元。

【解】:则工程造价款调增为：35199.32-26204.70=8994.62元该综合楼电气工程调整后的竣工结算造价为：500000+8994.62=508994.62元。
