截排水天沟施工技术交底
截水天沟技术交底
技术交底工程名称集宁隧道工程主送单位2#斜井工区施工部位截水天沟交底日期交底内容断面尺寸示意图：截水沟断面图1:11:1.25说明：、本图尺寸以厘米计。
2、洞顶截水天沟采用浆砌片石砌筑。
3、洞口截水天沟的施工应避开雨季，及时做好天沟的排水。
M10水泥砂浆砌片石交底人：复核人：接收人：日期：日期：日期：技术交底工程名称集宁隧道工程主送单位2#斜井工区施工部位截水天沟交底日期交底内容1、施工工艺流程测量组放出天沟轮廓线—天沟开挖—基底清理 —盘角—挂线—砌石—砂浆勾缝—抹面2、工序分述⑴测量组放线：根据井口位置，在井口顶开挖线以外5-10m设截水沟以拦截地表水。
⑵天沟基础开挖、清理a、天沟开挖截面尺寸以及坡度见《截水沟断面图》，开挖后基底务必清理干净，确保基底无松土、淤泥、杂质。
b、土方及松散石方地段采用人工开挖；坚硬石方地段采用挖机机配合人工开挖，尽量避免爆破施工。
3、浆砌片石施工天沟浆砌片石采用M10砂浆砌筑，砌筑过程必须严格质量规范要求。
a、在片石砌筑前，必须盘角、挂线，保证浆砌片石接缝规范，避免假缝，通缝的出现、砌筑坡度规范。
b、砌体采用挤浆法分层、分段砌筑：按每15米分段，片石砌缝应互相错开，砌缝砂浆应饱满。
交底人：复核人：接收人：日期：日期：日期：技术交底工程名称集宁隧道工程主送单位2#斜井工区施工部位截水天沟交底日期交 底 内 容c、选用较大的石块作为砌筑面石，片石的砌筑应符合下列规定：石料间的砌缝应互相交错，咬搭，砂浆密实，石料不得无砂浆直接砌筑，也不得先干填石料，而后铺灌砂浆；较宽的砌缝可用小石块挤填，挤浆时可用小锤调打石料，将砌缝挤紧，不得以留有孔隙。
d、浆砌片石的砌块砌缝的宽度不超过4cm，砌体表面与三块相邻石相切的内切圆直径，不大于7cm，两层间的错缝不小于8cm。
4、砂浆勾缝、抹面a、边墙砌缝在勾缝前，应先清除砌体表面虚碴、浮浆等杂质以及砌筑缝间的舌头浆，然后以清水冲洗其表面。
截水天沟施工安全技术交底模板
一、工程概况1. 工程名称：[工程名称]2. 施工单位：[施工单位]3. 施工地点：[施工地点]4. 施工时间：[施工开始时间]至[施工结束时间]二、施工范围及内容1. 施工范围：[施工范围，如：某路段、某建筑物等]2. 施工内容：截水天沟的施工，包括基础开挖、沟槽支护、混凝土浇筑、防水处理等。
三、施工安全技术交底1. 施工人员安全意识教育（1）加强施工人员的安全意识教育，确保施工人员了解并遵守各项安全操作规程。
（2）对新进场人员进行岗前安全教育培训，确保其具备一定的安全知识。
2. 施工现场安全措施（1）施工现场设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场设置安全通道，确保施工人员通行畅通。
（3）施工区域设置围挡，防止非施工人员进入。
3. 施工机械及材料安全（1）机械设备操作人员必须持有相应的操作资格证书。
（2）机械设备在使用前应进行全面检查，确保其安全可靠。
（3）施工材料必须符合国家相关标准，严禁使用不合格材料。
4. 施工人员个人防护（1）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）高空作业人员必须佩戴安全绳、安全网等防护设施。
5. 施工现场防火、防爆、防中毒（1）施工现场设置消防器材，确保其完好、有效。
（2）禁止携带易燃易爆物品进入施工现场。
（3）施工现场通风良好，防止有毒有害气体积聚。
6. 施工现场防触电（1）施工现场电气设备必须符合国家相关标准，确保安全可靠。
（2）施工人员必须掌握电气设备的操作规程，防止触电事故发生。
7. 施工现场防坠落（1）高空作业人员必须使用安全带，并确保安全带系挂正确。
（2）施工现场设置安全防护栏，防止人员坠落。
8. 施工现场防坍塌（1）基础开挖、沟槽支护等作业过程中，应加强监测，确保施工安全。
（2）对不稳定边坡进行加固处理，防止坍塌事故发生。
9. 施工现场防噪声、防尘（1）施工现场噪声不得超过国家规定标准。
（2）施工现场应采取防尘措施，降低粉尘污染。
截水天沟安全技术交底模板
一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工班组：____________________5. 交底时间：____________________二、截水天沟施工工艺及要求1. 施工工艺：（1）放样定位：根据设计图纸，确定截水天沟的走向、位置及尺寸，并标明控制点。
（2）基础处理：对沟槽底部进行清理，确保基础坚实、平整。
（3）模板安装：选用符合要求的钢模板，按照设计尺寸进行拼装，确保拼接严密，无明显缝隙。
（4）混凝土浇筑：采用分层浇筑，每层厚度控制在20cm左右，确保混凝土密实。
（5）养护：混凝土浇筑完成后，应及时进行养护，保持湿润，防止开裂。
2. 技术要求：（1）截水天沟截面尺寸：上口宽180cm，下口宽60cm，深度60cm，两端坡度1:1。
（2）每10m为一个现浇制作单元，每两个单元间设置一道伸缩缝，缝宽2cm。
（3）混凝土强度等级：C20。
（4）模板拼装牢固，无变形、倾斜现象。
三、安全注意事项1. 人员安全：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工过程中，注意高空作业安全，防止坠落。
（3）施工人员不得酒后作业，确保作业安全。
2. 设备安全：（1）施工前，对机械设备进行安全检查，确保设备完好。
（2）操作机械设备时，严格按照操作规程进行，防止设备故障引发事故。
（3）施工过程中，注意设备维护保养，确保设备正常运行。
3. 施工环境安全：（1）施工现场应保持整洁，施工材料堆放整齐，防止绊倒、滑倒事故发生。
（2）施工区域设置安全警示标志，提醒施工人员注意安全。
（3）施工过程中，注意防火、防爆，防止火灾、爆炸事故发生。
四、应急处置措施1. 人员伤害事故：（1）发现人员受伤，立即停止施工，将伤者移至安全区域。
（2）对伤者进行简单包扎处理，并拨打急救电话。
截水天沟施工技术交底
审核人
接收人
2、支模：采用竹胶板作模板，要求支撑牢固、模板不变形，无错台。支模完成后，报现场技术员检查，合格后浇筑混凝土。
3、浇筑混凝土：混凝土由拌合站集中搅拌，要求每个工班配备最少4只50mm的手持振动棒。要求混凝土振动密实、色泽均匀。
4、天沟末端5m范围设置石芽等消能设施。
三、施工注意事项
1、图中单位以cm计；
施工技术交底记录
编号：JMLSD-03
项目工程名称
拉林铁路
建设单位
青藏铁路公司
单位工程名称
江木拉隧道出口
施工单位
三工区ห้องสมุดไป่ตู้
交底部位
截水天沟
交底日期
2015年6月30日
一、施工范围
洞口段在危岩和驻地防护网施工结束后开始施工洞口排水设施，在边仰坡开挖边缘线外5～10m设置截水天沟，天沟在隧道分界断面处于路基天沟顺接。
工程量以实际发生量为准。
二、施工工艺
天沟采用C25混凝土浇筑，要求无蜂窝麻面，沟内排水畅通，做到不渗不漏，防止地表水渗入开挖面，影响洞口边、仰坡的稳定性。天沟尺寸见图1
图1 天沟尺寸图
1、开挖：采用机械配合人工开挖基坑，尺寸如上图天沟所示。要求天沟开挖尺寸与设计尺寸相符。若发生欠挖的情况，人工开挖把尺寸补足；严格控制超挖，对超挖部分，则采用粘土对沟底进行整平夯实。
7、排水沟接至路基排水沟；
8、每隔15m设置伸缩缝或沉降缝，缝宽2cm，缝内全断面采用沥青麻筋填充。伸缩缝均应是贯通缝，严禁切割设置假缝。伸缩缝位置必须避开汇水口设置，同时满足边坡整体美观；
9、各种沟型每隔15m设置伸缩缝或沉降缝，缝宽2cm，缝内全断面采用沥青麻筋填充。伸缩缝均应是贯通缝，严禁切割设置假缝。伸缩缝位置必须避开汇水口设置，同时满足边坡整体美观；
截水天沟施工技术交底
洞口坡顶截水沟施工技术交底一、工程说明为了把地表水排出隧道范围之外，袁家冲隧道设计文件对隧道进口设计了C25钢筋混凝土的坡顶截水沟，进、出口截水沟共计300米。
截水沟采用梯形结构，沟底、沟邦的厚度均为20cm，沟深60cm，进口端截水沟上口净宽180cm，底宽60cm。
坡比：1:1二、施工技术要求截水沟设在边仰坡开挖线5m范围之外，截水沟施工前，先进行场地清理，再按施工图纸进行开挖放样，并准定截水沟中心线桩及相应的检查恢复桩。
截水沟应在明洞拉槽开挖及仰坡开挖前施工完毕。
1、截水沟布设要顺应原地貌的地势，修整平缓顺直，上游进口与原地面衔接紧密，满足截流坡面水的要求，不出现溢水或渗漏，下游出水口引入路基截水沟；（具体详见截水天沟横断面图）2、截水沟基坑采用人工配合机械开挖，应保证截水沟的几何尺寸满足设计要求；开挖时禁止直接往坡下弃土，并设专人随时注意洞口的人员、机械，防止落石伤人。
开挖应避开雨天施工。
3、截水沟所用的材料必须符合规范要求，混凝土配合比必须准确，机械搅拌。
4、截水沟开挖后应及时施工，防止地表水流沿沟下渗，防造成坡体坍塌。
5、钢筋、混凝土、模板施工严格按照设计规范进行施工6、混凝土施工应挂线施工、分层分段砌筑，每10m设一道伸缩缝，缝用沥青麻筋填塞。
混凝土工作缝表面应清扫干净，浇水湿润。
混凝土内侧及沟底应平顺，沟底高程及顶面高程纵坡必须平顺，无波浪形，保证美观。
7、施工好的混凝土应洒水养护，养护不得少于7天。
沪昆客专长昆（湖南段）CKTJ-1标袁家冲隧道施工三级技术交底截水天沟施工中铁大桥局沪昆客专长昆（湖南段）第一项目分部一作业队。
截水天沟施工技术交底
（5）预制块在运输及施工过程中应轻拿轻放，防止破损，现场堆放整齐。
（6）预制块砌筑采用M7.5砂浆，砂浆采用搅拌机拌合，严禁人工拌合。配合比由试验室提供，材料经试验室检测合格后方可使用。
（7）截水沟成形后，下口净宽0.5m，沟帮坡度1：0.5，净深50cm。
（4）截水沟接路肩墙或桩板墙等下挡结构时，且截水沟向挡墙方向排水时，则在挡墙外侧采用排水沟形式将水引入自然沟渠中。
（5）截水沟接至桥台时，若未向桥台方向排水，则末端封闭；若需向桥中排水时，若发现排水沟底高程低于涵洞泄水面高程，请及时相关单位核实处理后，再行排水沟施工。

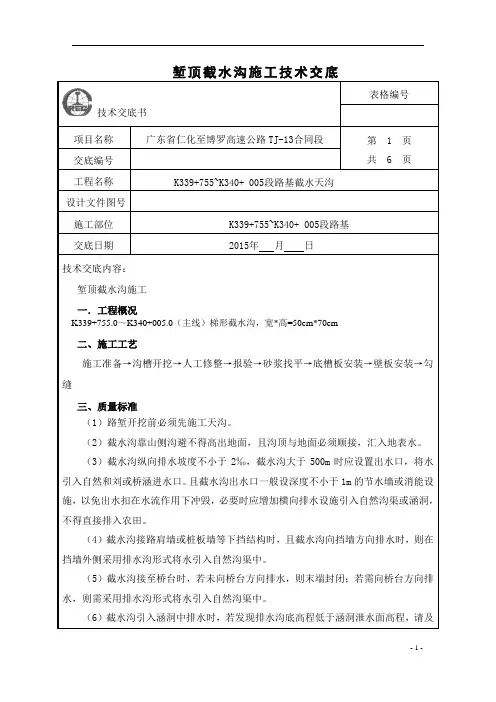

堑顶截水沟施工技术交底
技术交底书
表格编号
项目名称
广东省仁化至博罗高速公路TJ-13合同段
第1页
共6页
交底编号
工程名称
K339+755~K340+ 005段路基截水天沟
设计文件图号
施工部位
K339+755~K340+ 005段路基
交底日期
2015年月日
技术交底内容：
堑顶截水沟施工
一．工程概况
K339+755.0～K340+005.0（主线）梯形截水沟，宽*高=50cm*70cm
（2）、《梯形沟预制块大样图》。
交底：复核：接收：日期
（8）预制块砌筑时，在基础铺设砂浆找平；边坡上铺设2cm厚的砂浆，预制块拼装时预留1cm接缝，采用M7.5砂浆填塞密实后用黑油漆描缝。
（9）、当截水沟沟底平均坡度大于1:5时，每隔两米设置一个宽度为80cm，想内2%坡度的防滑平台。
隧道洞口截水天沟技术交底
分部工程名称
截水天沟工程
⑵混凝土要随拌随用。当在运输或贮存过程中发生离析、泌水现象时，砌筑前要重新拌和，已凝结的混凝土不得使用。
㈣模板
⑴先按截水沟尺寸开挖好基坑，后必须按设计图纸形式、尺寸搭建截水沟模板，模板搭建要牢固结实、平整圆顺。
⑵模板搭建时要在端部设置牢固结实挡板，并在适当位置预留混凝土浇筑口和振捣口。
施工技术交底
老尖山隧道洞口截水天沟工程
编 制：
审 核：
复 核：
交 底 人：
交底接受人：
交 底 日 期： 年 月 日
施工技术交底书
单位工程名称
老尖山隧道工程
分部工程名称
截水天沟工程
1、施工工艺流程
洞顶截水沟施工流程：边仰坡开挖线放样在边仰坡开挖线外5m放出洞顶截水沟开挖线水沟开挖水沟砌筑。
2、水沟施工参数
水沟采用钢筋混凝土砌筑，采用C25混凝土，钢筋采用Φ12 HPB235，水沟上底宽40cm，内净高60cm，厚度30cm。具体尺寸见附图1。
截水天沟断面图
3、施工要求
㈠一般规定：
⑴天沟两端顺接路基天沟；
⑵基础砌筑前，先对基坑进行处理和检查，当基底为岩层时，先将基底表面进行清冼、湿润，再施作水泥砂浆找平层；
5、安全措施
1）施工作业人员进行岗前安全培训，培训不合格人员不得上岗。
2）施工时配备安全员，非工作人员禁止进入施工现场。
3）施工作业中所用的物料，须堆放平稳，以防滑落；
施工技术交底书
单位工程名称
老尖山隧道工程
分部工程名称
截水天沟工程
交底内容：
详细内容见附件
交底
接受交底
参加交底人员签名
参加交底人员签名
截排水沟安全技术交底模板
一、交底目的为确保截排水沟施工过程中的安全，提高施工人员的安全意识和操作技能，特进行安全技术交底。
二、交底对象参加截排水沟施工的全体人员。
三、交底内容1. 工程概况（1）工程名称：______工程（2）工程地点：______（3）工程规模：______2. 施工工艺及流程（1）施工工艺：截排水沟施工采用明挖法，先进行基础处理，再进行沟槽开挖、铺设排水管、回填土等工序。
（2）施工流程：基础处理→沟槽开挖→铺设排水管→回填土→验收。
3. 安全注意事项（1）人员安全1）施工人员必须经过专业培训，取得相关资格证书后方可上岗。
2）施工人员必须熟悉本工种的安全操作规程，遵守劳动纪律。
3）施工人员必须正确使用个人防护用品，如安全帽、手套、眼镜、耳塞等。
4）严禁酒后作业、疲劳作业。
（2）机械设备安全1）机械设备必须符合国家相关标准，定期进行保养和维护。
2）机械设备操作人员必须熟悉设备性能，严格执行操作规程。
3）机械设备运行时，操作人员必须注意周围环境，确保安全。
（3）施工环境安全1）施工场地应平整，排水畅通，确保施工安全。
2）施工过程中，应随时清理施工现场，防止绊倒、滑倒事故发生。
3）夜间施工必须保证充足的照明，严禁使用明火。
4. 针对性安全交底（1）沟槽开挖安全1）沟槽开挖前，必须进行地质勘察，了解地下管线、电缆等设施情况。
2）沟槽开挖过程中，应按照设计要求进行，严禁超挖。
3）沟槽开挖深度超过2m时，应设置安全防护设施，如安全网、防护栏等。
（2）排水管铺设安全1）排水管材料必须符合设计要求，不得使用不合格产品。
2）排水管铺设过程中，应严格按照设计要求进行，确保管道连接牢固。
3）排水管铺设完成后，应及时进行回填土，防止管道移位。
（3）回填土安全1）回填土应选用符合要求的材料，确保回填土质量。
2）回填土过程中，应分层压实，确保回填土密实。
3）回填土完成后，应及时进行验收，确保施工质量。
四、交底要求1. 施工单位应将本交底内容作为施工组织设计的一部分，纳入施工过程中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底人
复核人
年 月 日
接受人
工种
签名
工种
签名
年 月 日
四、质量验收标准
截排水天沟尺寸偏差及检验方法见表l。
图1 截水天沟大榉图（尺寸单位：）
截封}水天沟尺寸编差及检验方法表1
五、质量控制要点
(1)钢筋网片在钢筋加工厂内集中加工成型。
(2)钢筋搭援必须满足规范要求（1～2个两格）。
(3)原材料必须经试验捡查合格后方可使用。
(4)浇筑混凝土前，必须将基底虚碴、污物和基坑内积水排除干净，严禁向有积水的基坑内倾倒混凝土干拌合物。
技 术 交 底
工程名称：巴中至万源高速公路第七分部 编号：001
施工单位
中铁二十五局集团有限公司
作业班组
截排水天沟施工班
交底部位
隧道进口截水天沟
交底时间
年 月 日
一、设计参数
梨子坪隧道进口处自然坡坡角为650，水沟设在仰坡开挖边线外5~10m处，截排水天沟开挖后采用C25钢筋混凝土现浇，钢筋采用ф48@ 200×200光圆钢筋，沟底、沟侧混凝土厚度均为30。
（5）截排水天沟沟体施工时先施工沟底混凝土，其厚度为30。浇筑前铺设郝钢筋网，单层布置，钢筋间距为20（见图1），钢筋净保护层厚度不小于4，可在钢筋网下垫4厚垫块或安装定位钢筋。浇筑混凝土时，均匀振捣，收面时保证底面平整。坡率较大处，可在浇筑沟底混凝土时安设片石，减缓水速；沟底混凝土初凝后插入沟身结构钢筋，准备下步施工。
（2）截排水天沟开挖宽度为120，深度为90。开挖时严格控制超挖，开挖成型后基底务必清理干净，确保基底无松土、杂质；且基础必须夯实。开挖过程中现场技术人员可根据地形适当调整水沟坡度，确保沟底排水顺畅，坡度不小于1%。
（3）截排水天沟在地形高点设置人字坡向两边排水，且与线路排水沟连通，避免积水。
（4）截排水天沟线形要圆顺，转角处设曲线连接过渡。
(8)沟底、沟身混凝土浇筑时，采用振捣棒均匀振捣，确保混凝土内实外美。
(9 )沉降缝要用沥青麻筋填塞密实后用沥青灌缝。
（10）沟身外倒不得露空，用灰土将露空部位填实，确保地表上部雨水沿圭氇表流入水沟。
六、安全注意事项
(1)在施工时，要先确认下方无人作业，严禁上下同时重叠作业．确保安全。现场设置安全警戒线或醒目的安全警示牌。
测量组根据交底资料中边仰坡坡度、边仰坡坡脚位置，推算出边仰坡开挖边线位置，准确测量放样边仰坡开挖边线，并在边仰坡边线外一定距离设置护桩，以便于施工时使用及现场保护。根据边仰坡开挖边线外放3~5m，结合地形条件，现场放出截排水天沟位置，确保截排水天沟线形圆顺，沟底不积水。
2．截水天沟旋工
（1）洞顶截排水天沟设在洞口开挖线外5—处，结合现场实际情况布设，自低处向高处分段0m为宜，也可根据现场实际情况进行调整，施工缝处环向涂抹遇水膨胀止水胶进行防水处理。截排水天沟必须在边仰坡施工前完成，确保坡面稳定。
（6）沟身混凝土厚30，模极安装要牢靠，线形圆顺，保持与截排水天沟走向一致，钢筋网安装定位准确。浇筑混凝土时，均匀振捣，沟体顶面平整光滑。
（7）混凝土施工完成后必须及时养护，主要是洒水养护，保持混凝土表面湿润，常温下养护期不得少于14；混凝土未达到设计强度前，不得受到碰撞振动。
（8）混凝土达到设计强度后，对水沟两侧有露空处采用灰土分层回填密实，确保雨水沿地表全部流入沟内。
二、施工工艺
测量组根据设计资料对洞口的地形地貌进行复测，仔细核对洞口位置等，重点是复核设计资料与现场实际情况是否相符。
施工顺序：测量确定边仰坡开挖边线→结合地形条件选定截排水天沟位置→清表→开挖斗沟底及沟侧钢筋安装→沟底混凝土浇筑→沟侧模板安装→沟侧混凝土浇筑→覆盖并洒水养护。
3、施工方法
1．测量放线
(2)施工机械要专人负责、专人操作，严格按操作规程送行作业。施工用电要有专人负责，严格按照用电规程办理。
(3)加强施工现场照明管理工作。 (4)现场施工人员工作时间必须佩戴安全帽。
七、环水保注意事项
(1)必须在规定范餍内清表，严禁超范圈清表。 (2)开挖土体不得堆放在红线以外。 (3)模板、钢筋废料要做到工完料清，不得随意乱丢。 (4)每段混凝量要严格控翩，严禁将多余混凝土随意倾倒。 (5)作业人员不得将材料和机具放置于红线外，不得到红线外随意活动，避免将植物破坏。
(5)混凝土在运输过程中不应发生离析、漏浆、严重泌水及坍落度损失过多等现象。当运至浇筑地点发生离柝现象时，应在浇筑前进行二次搅拌，禁止夔意抽水。
(6)混凝土运输的允许延续时间不宣超过标准栽定（温度在20～30℃范匿内，混凝土从拌和到混凝土送到最终位置的最长允许时间为60）。
(7)混凝土强度达到8。时方可拆模，拆模宜按立模顺序逆向进行，不得损伤混凝土，并减少模板破损。
