组网技术实验指导书修改后模板
计算机网络实验指导书调整完毕.
目录实验一网络实验室环境认识和线缆制作及测试 (2实验1.1网络实验室环境认识 (2实验1.2 网络线缆的认识 (2实验1.3 网线的制作和测试 (8实验二交换机设备的认识及基本操作 (12实验2.1交换机设备的认识与基本操作 (12实验2.2 使用交换机组建简单的局域网 (20实验三VLAN构建与配置 (23实验四路由器的认识及基本操作 (284.1路由器的认识及基本操作 (284.2进阶实验二层交换机+路由器实现VLAN间通信 (35 实验五多网段网络组建与静态路由、默认路由的配置 (41 实验六多网段网络组建与动态路由配置 (51实验七基于标准包过滤功能的网络访问控制配置 (60实验八基于扩展包过滤的网络访问控制配置 (67实验九内外网结构下的网络地址转换(NAT/PAT (74附录:网络实验室简介 (83实验一网络实验室环境认识和线缆制作及测试实验1.1网络实验室环境认识【实验目的】通过观察网络实验室的组成,建立对计算机网络的一个基本的感性认识。
【实验任务】了解网络实验室的组成,观察机柜、交换机、路由器、配线架、电源等设备。
【实验背景】本实验将帮助初学者认识各种常见的网络设备。
步骤1 认识交换机在机柜中,交换机右上角标有SW*标签,观察交换机的前后面板。
步骤2 认识路由器在机柜中,路由器右上角标有R*标签,观察路由器的前后面板。
步骤3 了解网络实验室拓扑结构见附录:网络实验室拓扑结构图实验1.2 网络线缆的认识【实验目的】通过对网络线缆的观察,能够识别连接不同设备的线缆。
【实验任务】1、识别用于连接设备的线缆。
2、观察一个实际的网络,认识其中的网络设备及其连接线缆和连接方式。
建议实验学时:1学时。
【实验背景】本实验将帮助初学者认识连接线缆和连接部件,帮助了解网络设备间的通信方式和技术。
步骤1 认识各种线缆观察网络实验室材料展示区一、二步骤1.1 认识直通线、交叉线图1.9 做好接头的双绞线直通双绞线的线序遵循EIA-568B标准,按(左起:白橙——橙——白绿——蓝——白蓝——绿——白棕——棕进行排列,如果是交叉线就是按照EIA/TIA568A规格(左起:白绿——绿——白橙——蓝——白蓝——橙——白棕——棕进行排列并整理好,通常我们制作直通线或交叉线都会粘上标签。
《组网技术与网络管理》实验指导书
《组网技术与网络管理》实验指导书————————————————————————————————作者：————————————————————————————————日期：实验一简单局域网组网一、实验目的：掌握局域网组网的技能。
本实验组建一个简单的局域网。
地埋位置比较接近的几台计算机通过双绞线和集线器或交换机连接起来，局域网就构成了，在计算机上进行配置，使用刚才建立的局域网实现文件和打印机共享。
实验中没有难度很大的环节,不过有3个关键的方面要注意。
第1就是计算机的网络设置要正确,网卡及协议的安装、网络属性的设置，这些都是要注意的；第2就是双绞线的制作，要选择正确的线序，并且保障其连通性；第3就是网络设备的位置的互连要正确。
二、实验设备:本次实验需要如下设备：PC：3台(已安装Windows 98操作系统).网卡：3块，包括其驱动程序。
双绞线:4根(3根直连线、1根交叉线）。
集线器或交换机：2台，没有具体的要求,只要能正常工作就可以了.三、实验步骤:1．网卡的安装由于网卡的安装种类很多，但它们的安装思路基本一样，在此只选择比较常用的NE2000系列兼容网卡进行讲解。
实验步骤如下：（1）首先单击“开始"按钮，从上弹出菜单中选择“设置”选项。
（2）在设置选项中选择“控制面板"。
（3）在“控制面板”中双击“网络"图标，进入“网络”设置窗口。
（4）在所示窗口中的“拔号网络适配器”,是用来通过拔号进入Internet 网.校园主要是通过网卡加入。
“拔号网络适配器”是Windows 98操作系统默认安装的虚拟设备，可能有的计算机上有，有的计算机上没有，对于加入校园网来说,没有影响。
（5）现在来添加网卡：单击“添加”按钮,选择“适配器”选项，然后单击右边的“忝加”按钮（一般情况下，当购买网卡时，服务商都会提供一张网卡的驱动磁盘），插入网卡的驱动磁盘，单击“从磁盘安装”按钮。
（6）在下拉选框中直接输入“A：\”或者“A：\Win98”，或者单击右边的“浏览"按钮,然后选择A盘或从A盘中选择Win98目录.（7）单击“确定”按钮，最后在网络配置窗口中，就会出现安装的网络适配器。
组网技术实验指导书 修改后
《实用组网技术》实验指导书学号：________________专业：________________姓名：________________中国石油大学（北京）计算机系2008.10实验一简单组网实验一、实验目的（1）理解交换机和路由器的工作原理（2）熟悉每组设备（3）掌握交换机、路由器的配置方式（4）掌握用路由器、交换机进行简单的组网的方法（5）掌握不同和同一LAN上通信的原理二、实验内容用路由器和交换机进行简单连网三、实验环境Q u i d w a y路由器 1 台，以太网交换机2 台,PC机5台，网线7根，Console线一根四、实验组网图Ip:192.168.2.10/24网关:192.168.2.1Ip:192.168.2.11/24网关:192.168.2.1Ip:192.168.3.10/24网关:192.168.3.1Ip:192.168.3.11/24网关:192.168.3.1S2R1E0/13E0/1E0/2E0/1E0/2E0/13E1:192.168.3.1/24E0:192.168.2.1/24S1PCA PCB PCC PCDIp:192.168.3.12/24网关:192.168.3.1E0/3PCE五、实验步骤(1)按图把设备连接好；设置好各个计算机的ip地址和默认网关。
(2)对路由器R1的两个端口进行配置:<Q u i d w a y>s y s t e m[Q u i d w a y]s y s n a m e R1[R1]i n t e r f a c e e0/0[R1-E t h e r n e t0/0]i p a d d192.168.2.124[R1]i n t e r f a c e e0/1[R1-E t h e r n e t0/1]i p a d d192.168.3.124(3)测试网络连通性，在命令行窗口，ping、ipconfig/all六、实验结果1.简单描述每组的路由器、交换机设备情况（包括型号和端口情况）。
局域网及组网技术--实验指导书
《局域网及组网技术》实验指导书吴征远编写适用专业：计算机技术本科专升本闽江学院计算机科学系2010年 7月前言局域网及组网技术是一门学习计算机局域网的课程，课程主要介绍局域网的相关理论知识，以及如何使用Window server 2003进行局域网组网及应用服务器配置。
本课程实验针对的理论教学部分章节开设了验证性及综合性实验，使学生进一步了解局域网技术，理解局域网组网的完整过程，掌握各种局域网应用服务器配置技能，学会解决局域网中的一般应用问题，为今后组建、管理和维护局域网奠定基础。
为了使学生更好地理解和深刻地把握局域网组网的理论知识，并在此基础上，训练和培养学生基本的局域网规划及局域网网络设备操作、服务器配置和管理技能，本课程分别开设了“Windows Server 2003的安装、配置与管理”、“ Windows 2003 server 本地用户和组管理”、“DNS服务的配置与管理”、“服务器综合应用”四个实验项目，其中“服务器综合应用”为综合性实验项目。
“Windows Server 2003的安装、配置与管理”实验主要让学生掌握Windows Server 2003网络操作系统的安装及配置，以及通过按照终端服务程序实现服务器的远程管理技能；“Windows 2003 server 本地用户和组管理”实验主要让学生了解和掌握本地用户和组的概念，训练及培养学生通过各种方式实现对用户及组的管理技能；“DNS服务的配置与管理”实验主要让学生掌握DNS服务的基本理论知识，DNS服务器的基本配置与管理技能；“服务器综合应用”实验主要让学生掌握DNS、DHCP、WWW服务器的基本配置与管理技能，培养学生掌握局域网多种应用服务器的综合应用能力。
目录1、实验一：Windows Server 2003的安装、配置与管理·············································42、实验二：Windows server 2003本地用户和组管理················································63、实验三：DNS服务的配置与管理·············································································84、实验四：服务器综合应用·······················································································135、实验报告基本内容要求··························································································156、实验报告格式········································································································16实验一：Windows Server 2003的安装、配置与管理实验学时：2学时实验类型：验证实验要求：必修一、实验目的1．掌握VMware虚拟机系统的使用。
计算机网络基础实验指导书实验1对等网组网实验【模板】
计算机网络基础实验指导书实验1 对等网组网实验一、实验目的1．熟悉10Base-T星形拓扑以太网的网卡、线缆、端接器、集线器等网络硬件设备。
2．熟悉Windows 98中的网络组件及各参数的设置。
3．理解对等网络的特点。
二、实验环境软硬件需求：PC微机6台（含网卡），双绞线，RJ45头，交换机（集线器）。
三、实验步骤步骤：1．实验前准备（1）设备准备PC微机：4台PCI网卡：4块双绞线（UTP）：4根 RJ45头：8个DES-1024交换机：1台（2）数据的准备安装网络组件（1）安装网卡关机并切断所有与主机相连的电源，打开主机箱，在主板上找一个与网卡总线类型一致的扩展槽，拆除插槽后的金属挡片，将网卡插入槽中，并固定在机箱上。
应注意，在插卡时应避免让卡碰到计算机内的任何芯片，并且卡上的针与槽须对齐，缓慢将卡压入槽中，否则可能损坏机件或使网卡无法正常工作。
（2）安装网卡驱动程序将网卡成功安装在计算机上，但计算机还不能识别网卡和利用网卡通信。
要想使计算机能够识别网卡以及利用网卡和其他计算机进行通信，还需要配套的网络驱动程序，下面就来安装网络驱动程序：如果安装了具有即插即用功能的网卡，启动计算机时系统会自动设置安装网卡程序，否则可选择“我的电脑／控制面板／网络”，屏幕上出现图1所示对话框，单击“添加”后选择“适配器”，再单击“添加”按钮，出现“选择网络适配器”对话框（图2），在“厂商”下方的列表中选择网卡的生产厂商名称，在右方的“网络适配器”列表框中选择网卡的型号，按“确定”后，系统会自动从Windows95／98安装盘中安装对应的网卡驱动程序。
如果在列表框中找不到你的网卡类型，选择“从软盘安装”选项，可从随网卡所带的驱动程序盘中安装需要的驱动程序。
下图为图1图2一般情况下在Windows 95 / 98中安装网卡时不会与其它设备发生Ｉ／０地址和ＩＲＱ值的冲突，如果选用的网卡是不具备即插即用功能的ISA老网卡，将有可能发生冲突，解决办法，在我的电脑/属性/设备管理器/网卡的属性/资源里找到网卡的某一项发生冲突，将其改成另外不与系统冲突的值，记下该值，关机，将网卡跳线设置成刚才调整的值即可。
(整理)组网原理与技术实验指导书

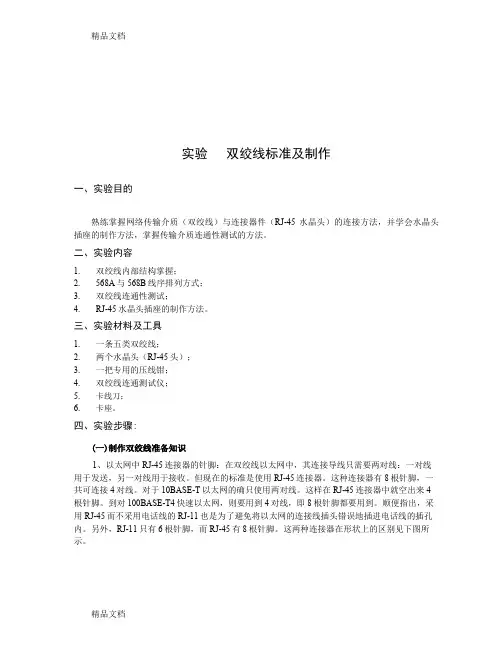

实验双绞线标准及制作一、实验目的熟练掌握网络传输介质（双绞线）与连接器件（RJ-45水晶头）的连接方法，并学会水晶头插座的制作方法，掌握传输介质连通性测试的方法。
二、实验内容1.双绞线内部结构掌握；2.568A与568B线序排列方式；3.双绞线连通性测试；4.RJ-45水晶头插座的制作方法。
三、实验材料及工具1.一条五类双绞线；2.两个水晶头（RJ-45头）；3.一把专用的压线钳；4.双绞线连通测试仪；5.卡线刀；6.卡座。
四、实验步骤:(一)制作双绞线准备知识1、以太网中RJ-45连接器的针脚：在双绞线以太网中，其连接导线只需要两对线：一对线用于发送，另一对线用于接收。
但现在的标准是使用RJ-45连接器。
这种连接器有8根针脚，一共可连接4对线。
对于10BASE-T以太网的确只使用两对线。
这样在RJ-45连接器中就空出来4 根针脚。
到对100BASE-T4快速以太网，则要用到4对线，即8根针脚都要用到。
顺便指出，采用RJ-45而不采用电话线的RJ-11也是为了避免将以太网的连接线插头错误地插进电话线的插孔内。
另外，RJ-11只有6根针脚，而RJ-45有8根针脚。
这两种连接器在形状上的区别见下图所示。
图1.12、RJ-45连接器对8根针脚的编号的规定RJ-45连接器包括一个插头和一个插孔（或插座）。
插孔安装在机器上，而插头和连接导线（现在最常用的就是采用无屏蔽双绞线的5类线）相连。
EIA/TIA制定的布线标准规定了8根针脚的编号。
如果看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）。
图1.2如果看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在下方，那么最左边是①，最右边是⑧（见下图）。
请注意，有的文献将插头编号的①指定为最右边的针脚，这是因为他们将插头的针脚接触点画在上方（和我们给出的图正好旋转了180度）。
但实际上指的还图1.3是同样的针脚。
中只使用两对导线。
也就是说，只使用4根针脚。
组网实训指导书--通用
实验一、双绞线的制作一、实验原理1.1 物理层概述物理层是七层结构中的第一层，物理层的功能就是实现在传输介质上传输各种数据的比特流。
物理层并不是物理设备和物理媒体，它定义了建立、维护和拆除物理链路的规范和协议，同时定义了物理层接口通信的标准，包括机械的、电气的、功能的和规程的特性。
机械特性定义了线缆接口的形状、引线数目及如何排列等。
电气的特性说明哪根线上出现的电压应为什么范围。
功能的特性说明某根线上的某一电平的电压代表何种意义。
规程的特性则说明对于不同的功能各种可能时间的出现顺序。
物理介质提供数据传输的物理通道，连接各种网络设备。
我们将传输介质分为有线传输介质和无线传输介质两大类。
有线介质包括同轴电缆、双绞线、光纤；无线介质则有卫星、微波、红外线等。
1.2 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。
两根线安按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。
双绞线电缆比较柔软，便于墙角等不规则地方施工，但信号的衰减比较大。
在大多数应用下，双绞线的最大布线长度为100米。
双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B对RJ45接线方式规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
这样可以最大限度地抑制干扰信号，提高传输质量。
1.3 双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。
RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。
线序如下：直通线：（机器与集线器连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕交叉线：（机器直连、集线器普通端口级联）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕在进行设备连接时，我们需要正确的选择线缆。
《局域网技术与组网工程》实验指导
第12章《局域网技术与组网工程》实验指导实验一熟悉网络产品一、实验目的该实验通过访问Internet搜索有关介绍网卡、集线器和交换机的站点，了解以太网卡、令牌环网卡、ATM网卡、集线器、交换机、路由器的类型、功能、特点和价格。
二、实验环境已安装好的WIN 98或WIN 2000 SERVER操作系统，并可访问因特网；三、实验内容1、通过Web查询三类网卡的功能、特点和价格，并至少选择一种型号；讨论三类网卡所适用的局域网类型，以及各种局域网的特点2、上网查询集线器（Hub）的类型、功能、特点和价格，列出至少三种；3、上网查询交换机（Switch）的类型、功能、特点和价格，列出至少三种；4、上网查询路由器（Router）的类型、功能、特点和价格，列出至少三种四、实验步骤：1、通过Internet搜索查询网卡、集线器（Hub）、交换机（Switch）、路由器（Router）的功能、特点和价格，并至少选择一种型号；2、讨论上述产品所适用的网络类型，以及各种局域网的特点；实验二Windows2000的安装一、实验目的：1、掌握安装Windows2000时所需要的硬件条件；2、掌握安装Windows2000时安装方式的选择；3、掌握安装Windows2000时的相关知识点；4、掌握安装Windows2000时安装步骤。
二、相关理论：1、Windows2000的安装准备：（1）系统需求和硬件兼容性CPU:Pentinum133MHz或更快的处理器，并且每台计算机最多可以支持4个CPU；内存：建议至少256M，系统最小支持为126M，最大支持为4G；硬盘：必须有足够的空间，至少为1GB；显示器：VGA或更高分辨率的显示器；网卡：一块以上的网卡。
（2）安装方式：1）升级安装2）全新安装三、实验内容：安装Windows2000四、实验步骤：1、准备工作：1）检查硬件配置是否符合要求；2）规划安装过程；2、安装Windows2000：1）将计算机的BIOS设置为CD—ROM启动；2）将Windows2000安装盘放入CD—ROM，重启机子；3）计算机先检测计算机的硬件设备，检测完后出现“欢迎使用安装程序”对话框，选择安装Windows2000这一选项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《实用组网技术》
实验指导书
学号: ________________
专业: ________________
姓名: ________________
中国石油大学( 北京) 计算机系
.10
实验一简单组网实验一、实验目的
( 1) 理解交换机和路由器的工作原理
( 2) 熟悉每组设备
( 3) 掌握交换机、路由器的配置方式
( 4) 掌握用路由器、交换机进行简单的组网的方法
( 5) 掌握不同和同一LAN上通信的原理
二、实验内容
用路由器和交换机进行简单连网
三、实验环境
Q u i d w a y路由器1 台, 以太网交换机2 台,PC机5台, 网线7根, Console线一根
四、实验组网图
Ip:192.168.2.10/24网关:192.168.2.1Ip:192.168.2.11/24
网关:192.168.2.1
Ip:192.168.3.10/24
网关:192.168.3.1
Ip:192.168.3.11/24
网关:192.168.3.1
PCA PCC
Ip:192.168.3.12/24
网关:192.168.3.1
五、实验步骤
(1)按图把设备连接好; 设置好各个计算机的ip地址和默认网关。
(2)对路由器R1的两个端口进行配置:
<Q u i d w a y>s y s t e m
[Q u i d w a y]s y s n a m e R1
[R1]i n t e r f a c e e0/0
[R1-E t h e r n e t0/0]i p a d d192.168.2.124
[R1]i n t e r f a c e e0/1
[R1-E t h e r n e t0/1]i p a d d192.168.3.124
(3)测试网络连通性, 在命令行窗口, ping、ipconfig/all
六、实验结果
1.简单描述每组的路由器、交换机设备情况( 包括型号和端口
情况) 。
2.查看每组的各PC机包括几块网卡, 每个网卡的型号是什么?
防火墙有没有启动?
3．按实验组网图设置IP地址和子网掩码, 并关闭防火墙。
每个人都在自己机器上测试到同组的其它主机的连通性, 并填写下表。
4．经过PC机的超级终端配置路由器或交换机时用什么连线连接PC机和路由器, 连接PC机端的口是什么口, 连接路由器或交换机端的口叫什么口?
5．设置各PC机的网关地址, 在路由器上, 设置相应以太接口的地址。
设置完成后, 每个人都在自己机器上测试到同组的其它主机的连通性, 并填写下表。
6.如果把主机IP地址设成与路由器端口不同网段的IP地址, 主机间能否互通? 为什么?
7.总结: 网关的作用, 并说明本次实验中有几个局域网, 各个局
域网的网络号和网关分别是多少?
8. 写出实验中所遇到的故障和解决办法, 评论和建议。
9.教师评语:
实验成绩: _________
教师签字: _________
年月日。
