第七章 钢筋与混凝土之间的粘结
钢筋与混凝土的粘结

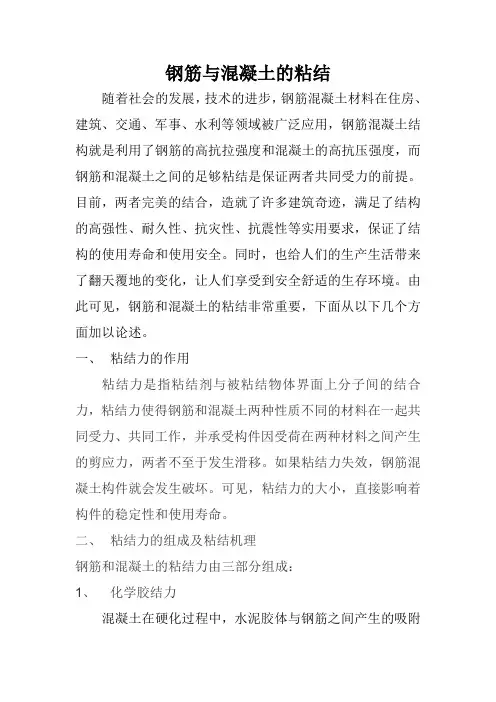

钢筋与混凝土的粘结随着社会的发展,技术的进步,钢筋混凝土材料在住房、建筑、交通、军事、水利等领域被广泛应用,钢筋混凝土结构就是利用了钢筋的高抗拉强度和混凝土的高抗压强度,而钢筋和混凝土之间的足够粘结是保证两者共同受力的前提。
目前,两者完美的结合,造就了许多建筑奇迹,满足了结构的高强性、耐久性、抗灾性、抗震性等实用要求,保证了结构的使用寿命和使用安全。
同时,也给人们的生产生活带来了翻天覆地的变化,让人们享受到安全舒适的生存环境。
由此可见,钢筋和混凝土的粘结非常重要,下面从以下几个方面加以论述。
一、粘结力的作用粘结力是指粘结剂与被粘结物体界面上分子间的结合力,粘结力使得钢筋和混凝土两种性质不同的材料在一起共同受力、共同工作,并承受构件因受荷在两种材料之间产生的剪应力,两者不至于发生滑移。
如果粘结力失效,钢筋混凝土构件就会发生破坏。
可见,粘结力的大小,直接影响着构件的稳定性和使用寿命。
二、粘结力的组成及粘结机理钢筋和混凝土的粘结力由三部分组成:1、化学胶结力混凝土在硬化过程中,水泥胶体与钢筋之间产生的吸附胶着作用,这种吸附作用力来自浇筑时水泥浆体对钢筋表面氧化层的渗透,以及水化过程中水泥晶体的生长和硬化,这种作用力一般比较小,仅在受力阶段的局部无滑移区域起作用,当接触面发生相对滑移时,该力即消失。
2、摩阻力由于混凝土凝固时的收缩,使钢筋周围的混凝土握裹在钢筋上,当钢筋和混凝土之间出现相对滑移的趋势,则此接触面上将产生摩阻力。
对于光圆钢筋表面轻度锈蚀有利于增加摩阻力,但摩阻作用也很有限;对于光面钢筋表面的自然凹凸程度很小,机械咬合也不大,因此,光面钢筋与混凝土的粘结强度是较低的,为保证光面钢筋的锚固,通常需要在钢筋端部弯钩、弯折或焊短钢筋,以阻止钢筋与混凝土间产生较大的相对滑动。
3、机械咬合力即钢筋表面凹凸不平与混凝土之间产生的机械咬合力作用力,对于光圆钢筋这种咬合力来自表面的粗糙不平。
将钢筋表面轧制出肋形成带肋钢筋,即变形钢筋,可显著增加钢筋与混凝土的机械咬合作用,从而大大增加了粘结强度。
钢筋与混凝土的粘结

无滑移理论的假定见下图:
即:裂缝所在截面与应力分布不受裂缝影响的截面之间的距 离S0等于混凝土保护层厚度c(引用了工程中常用的45度扩 散角的假定)
无滑移理论最大裂缝宽度计算公式:
max 2S0 s 2c s 2c s
Es kc
s
Es
其中引入的k为最大裂缝宽度的扩大倍数,由试验确定。 另外,由大量试验得出,混凝土的裂缝宽度与混凝土保护层厚度线性相关:
依据以上统计的试验数据,有以下裂缝计 算公式:
变形钢筋m 1.67c , max 3.3c 光圆钢筋m 1.89c , max 3.75c
为构件表面的计算平均应变,最大裂缝宽度 max 为离
散的裂缝宽度中出现频率为1把混凝土保护层厚度c作为影响裂 缝宽度的最重要因素之一,在c=15~80mm范围内相符度较 好,低于或者超过这个范围的,计算结果会偏小或偏大。
钢筋与混凝土的粘结
傅林峰 2013.12.2
+ 在钢筋混凝土结构中,钢筋和混凝土这两
种材料之所以能共同工作的基本前提是具 有足够的粘结力,能承担沿钢筋与混凝土 接触面上产生的剪应力,通常把这种剪应 力称为钢筋和混凝土之间的粘结应力
dT ddx
粘结作用一般分为以下三种: 1.附着粘结——由于附着力或毛细力的存在而产生,这种
假设:构件开裂后贯穿截面的裂缝宽度相同,即 在钢筋附件表面的裂缝宽度相等。
所以,裂缝宽度应该是裂缝间距范围内钢筋与混凝土的受拉伸长量差。
m ( s c )lm lm s (1 c / s ) lm s
引入裂缝间受拉钢筋应变不均匀系数 = 代入得到m
+ 4.钢筋周围的约束条件
+ 5.横向配筋的影响
钢筋与混凝土之间的粘结作用

钢筋与混凝土之间的粘结作用
钢筋与混凝土之间的粘结作用是构成钢筋混凝土结构的重要力
学基础。
混凝土最大的特点是具有良好的压力性能,而钢筋则具有很好的拉力性能。
将两者结合在一起,可以充分发挥各自的优势,改善材料性能,提高结构的承载能力和抗震性能。
钢筋与混凝土之间的粘结作用主要是靠混凝土与钢筋之间的摩
擦力和化学键的相互作用实现的。
当钢筋埋入混凝土中时,混凝土会在钢筋表面形成一层较密实的硬壳,防止钢筋腐蚀,同时在钢筋表面与混凝土之间形成微小凸起和凹槽,增加了它们之间的摩擦力。
另外,在混凝土凝固后,水泥浆中的钙化合物和钢筋表面的氧化铁会产生化学键,进一步增强了钢筋与混凝土之间的粘结力。
钢筋与混凝土之间的粘结力大小与许多因素有关,比如混凝土强度、钢筋直径、混凝土与钢筋之间的覆盖层厚度等。
因此,在设计钢筋混凝土结构时,需要考虑这些因素的影响,并采取合适的措施来加强钢筋与混凝土之间的粘结力,以保证结构的安全性和可靠性。
- 1 -。
混凝土与钢筋之间的粘结机理

混凝土与钢筋之间的粘结机理一、引言混凝土与钢筋之间的粘结是混凝土结构中最基本的力学问题之一。
混凝土作为具有较好的压缩性能的材料,钢筋则具有较好的拉伸性能。
混凝土与钢筋之间的粘结质量直接影响混凝土结构的受力性能,是混凝土结构设计和工程实际应用中需要关注的重要问题。
本文将从混凝土与钢筋之间的粘结机理、影响粘结质量的因素以及提高粘结质量的措施三个方面进行探讨。
二、混凝土与钢筋之间的粘结机理混凝土与钢筋之间的粘结机理是混凝土结构设计中的基础性问题。
混凝土与钢筋之间的粘结是因为混凝土在硬化过程中与钢筋表面发生化学反应,使得钢筋与混凝土之间产生粘结力。
具体来说,混凝土在硬化过程中,水泥石与水发生水化反应,形成了水化产物,这些产物与钢筋表面的氧化物、氢氧化物等物质发生反应,形成了一层新的物质,称为钢筋与混凝土之间的粘结界面。
这个界面既包括化学反应形成的水化产物,也包括物理上的机械锚固。
三、影响粘结质量的因素混凝土与钢筋之间的粘结质量会受到多种因素的影响,包括混凝土本身的性质、钢筋的表面形态和钢筋与混凝土之间的界面形态等。
1.混凝土本身的性质混凝土本身的性质是影响混凝土与钢筋之间粘结质量的重要因素之一。
混凝土中水泥的种类、水灰比、骨料的类型和粒径等因素都会影响混凝土与钢筋之间的粘结质量。
一般来说,水灰比越小,混凝土的强度越高,混凝土与钢筋之间的粘结质量也会更好。
2.钢筋的表面形态钢筋表面的形态也会影响混凝土与钢筋之间的粘结质量。
钢筋表面的锈蚀、氧化等物质会影响粘结质量,而表面处理可有效提高粘结质量。
例如,钢筋表面的喷砂、喷丸处理等可去除钢筋表面的锈蚀、氧化等物质,提高钢筋与混凝土之间的粘结质量。
3.钢筋与混凝土之间的界面形态钢筋与混凝土之间的界面形态也是影响粘结质量的重要因素之一。
界面形态主要包括钢筋的直径、表面形态和混凝土中骨料的粒径等。
钢筋直径越大,混凝土与钢筋之间的粘结面积也就越大,粘结质量也会更好。
而骨料的粒径过大或过小,都会影响混凝土与钢筋之间的粘结质量。
钢筋与混凝土的粘结

7.2 钢筋与混凝土的粘结
◆
The concrete will be component of
如果钢筋周围的横 向钢筋较多或混凝土 的保护层(c/d)较 大,径向裂缝很难发 展达到构件表面,则 肋前部的混凝土在水 平分力和剪力作用下 最终将被挤碎,发生 沿肋外径圆柱面的剪 切破坏,形成所谓的 “刮梨式”破坏.
7.2 钢筋与混凝土的粘结
7.2
钢筋与混凝土的粘结
◆ When the distance between the cover and the bar is small the radial crack will stretch to the surface of the member and the mechanical bearings will lost quickly ,and split , bond failure will appear. 当混凝土保
5d 135° 4d(Ⅱ级钢筋) D= 5d(Ⅲ级钢筋) 5d d d 5d
d d
7.带肋钢筋,即变形钢筋,可 显著增加钢筋与混凝土的机械咬合作用,从而大大增 加了粘结强度。
◆
对与强度较高的钢筋,均需作成变形钢筋,以保证钢 筋与混凝土间具有足够的粘结强度,使钢筋的强度得 以充分发挥。
7.2
钢筋与混凝土的粘结
◆
The rust on the surface of the plain round bar will increase friction although it is so limited. Bond between the plain round bar and concrete is low because of friction interlock between bar surface deformations and concrete is small. Usually we can bend or solder a short reinforcement at the end of a reinforcement in order to resist too much slip between reinforcement and concrete ,and then ensure the anchor of the plain round bar.
2.3 钢筋与混凝土之间的粘结

0102 目 录 C ontents粘结力的产生及分类 粘结力的组成0304 粘结机理 粘结强度0506影响粘结强度的因素 保证粘结力的措施1. 粘结力的产生及分类粘结应力是指钢筋与砼接触面上的分布剪应力,它在两者之间起到传递内力的作用,能阻止两者间的相对滑动,协调变形,使两者共同工作。
裂缝处或内力变化处,反映了砼参与受力的程度。
◆胶着力:混凝土结硬过程中,水泥胶体和钢筋间产生吸附胶着作用;◆摩擦力:混凝土结硬收缩握裹钢筋产生的摩擦力;◆咬合力:钢筋表面粗糙不平产生的机械咬合作用。
◆首先胶结力发挥作用。
当钢筋与混凝土产生相对滑动后,胶结作用即丧失。
◆然后主要由摩擦力发挥作用。
当摩擦力不能阻止两者间的相对滑动时:对于光面钢筋,粘结就遭到破坏;对于带肋钢筋,其后主要由机械咬合力发挥作用,◆最后机械咬合力不能阻止两者间的相对滑动时,粘结遭到破坏。
3. 粘结机理光面钢筋与混凝土的粘结强度较低,Array通常需在钢筋端部增设弯钩。
光面钢筋手工弯钩机械弯钩带肋钢筋的粘结肋的作用:可显著增加钢筋与混凝土的机械咬合作用,从而大大增加了粘结强度。
肋的形式:螺纹、人字纹和月牙纹。
螺纹人字纹月牙纹机械咬合作用的受力机理(1)变形钢筋受力后,其凸出的肋对混凝土产生斜向挤压力。
(3)径向裂缝发展到构件表面,产生劈裂裂缝, 机械咬合作用很快丧失,产生劈裂式粘结破坏。
(2)水平分力使钢筋周围的混凝土轴向受拉、受剪, 并使混凝土产生内部斜向锥形裂缝。
径向分力使混凝土中产生环向拉力, 并使混凝土产生内部径向裂缝。
(4)若肋前部的混凝土在水平分力和剪力作用下被挤碎,发生沿肋外径圆柱面的剪切破坏,即形成“刮梨式”粘结破坏。
(在钢筋周围的横向钢筋较多或混凝土的保护层厚度较大时发生)。
(5)“刮梨式”粘结破坏是变形钢筋与混凝土粘结强度的上限。
4. 粘结强度平均粘结强度τ 是以钢筋应力达到屈服强度时,而不发生粘结锚固破坏的最小锚固长度来确定的。
有关钢筋与混凝土之间粘结性能的探究

有关钢筋与混凝土之问粘结性能的探究董二卫冯仲齐严峥嵘(西安建筑科技大学,陕西西安710055)喃要]粘结问题是钢筋混凝土结构中的一个重要问题,对这个问题的深入研究,不仅对钢筋的锚固、搭接和细部构造等工程设计问题有实用价值,而且对钢筋混凝土结构的非线性分析、结构抗震分析等也有重要的理论意义。
【关键词]钢筋;混凝土;粘结~滑移;粘结问题1概述近年,伴随我国经济持续高速增长,建筑业作为国民经济支柱产业得到了长足发展。
目前我国建筑主要为钢筋混凝土结构形式,因此随着建筑业的发展,钢筋和混凝土的消耗量也在逐年递增。
在钢筋和混凝土应用过程中,除材料强度外,我们还应该考虑材料延性、裂缝控制等其它性能。
钢筋与混凝土的粘结其实是钢筋与外围混凝土之间一种复杂的相互作用,借助这种作用来传递两者间的应力、协调变形、保证共同工作。
这种作用实质上是钢筋与混凝土接触面上所产生的沿钢筋纵向的剪应力,即所谓粘结应力,有时也简称粘结力。
而粘结强度则是指粘结失效(钢筋被拔出或混凝土被劈裂)时的最大粘结应力。
粘结性能的退化和失效必然导致钢筋混凝土结构力学性能的降低。
2粘结力的组成钢筋和混凝土两种性能不同的材料组成的组合结构之所以能够有效的结合在一起而共同工作,其基本条件是两者之间具有可靠的粘结和锚固,所谓钢筋和混凝土之间的粘结应力指的是两者接触面处的剪应力,它是一种复杂的相互作用。
一般认为这种作用来自三个方面:1)钢筋与混凝土之间的胶结力。
主要是指混凝土中的水泥凝胶体与钢筋表面形成的化学力即为胶结力,其主要与钢筋表面的粗糙程度和水泥的性能有关。
2)钢筋与混凝土之间的摩擦力。
摩擦力是由于混凝土在凝结硬化的过程中产生的对钢筋的握裹挤压作用,我们称此法向力为握裹力。
一般情况下,挤压力越大,接触面积越粗糙,则摩擦力越大。
3)钢筋与混凝土之间的机械咬合力。
机械咬合力对于光面钢筋,主要是由于表面凹凸不平产生的。
对带肋钢筋,主要是由于在钢筋表面突出的横肋之间嵌入混凝土而形成的。
第七章钢筋与混凝土之间的粘结

第七章钢筋与混凝土之间的粘结§7.1 概述钢筋与混凝土的粘结是钢筋与其周围一定影响围混凝土的一种相互作用,它是这两种材料共同工作的前提之一,也是对钢筋混凝土构件的承载力、刚度以及裂缝控制起重要影响的因素之一。
粘结的退化和失效必然导致钢筋混凝土结构力学性能的降低和破坏。
随着有限元法在钢筋混凝土结构非线性中的应用,钢筋与混凝土之间粘结和滑移的研究更显重要。
7.1.1 粘结应力及其分类1.粘结应力的定义粘结应力是指沿钢筋与混凝土接触面上的剪应力。
它并非真正的钢筋表面上某点剪应力值,而是一个名义值(对于变形钢筋而言),是指在某个计算围(变形钢筋的一个肋的区段)剪应力的平均值,且对于变形钢筋来说,钢筋的直径本身就是名义值。
2.粘结应力分类·弯曲粘结应力由构件的弯曲引起钢筋与混凝土接触面上的剪应力。
可近似地按材料力学方法求得。
由于在混凝土开裂前,截面上的应力不会太大,所以一般不会引起粘结破坏,对结构构件的力学性能影响不大。
该粘结主要体现混凝土截面开裂前钢筋与混凝土的协同工作机理。
其大小与弯曲粘结应力及截面的剪力分布有关,即对于未开裂截面,弯曲粘结应力的分布规律与剪力分布相同。
·锚固粘结应力钢筋的应力差较大,粘结应力值高,分布变化大,如果锚固不足则会发生滑动,导致构件开裂和承载力下降。
粘结破坏是一种脆性破坏。
·裂缝间粘结应力开裂截面的钢筋应力,通过裂缝两侧的粘结应力部分地向混凝土传递,使未开裂截面的混凝土受拉,也使得混凝土的钢筋平均应变或总变形小于钢筋单独受力时的相应变形,有利于减小裂缝宽度和增大构件的刚度,此即“受拉刚化效应”。
裂缝间粘结应力属于局部粘结应力围。
该粘结应力数值的大小反映了受拉区混凝土参与工作的程度。
局部粘结应力应变分布复杂,存在着混凝土的局部裂缝和两者之间的相对滑移,平截面假定不再符合,且影响因素较多,如剪切破坏、塑性铰的转动能力以及结构中的弹塑性分析等。
