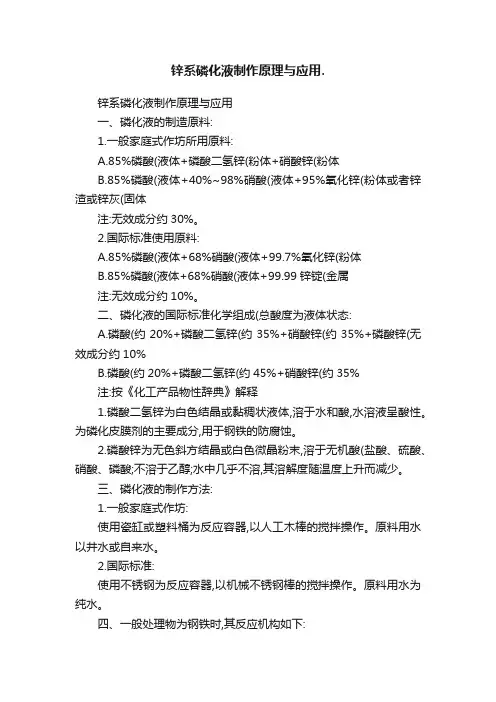

锌系磷化液制作原理与应用.
锌系磷化液制作原理与应用
一、磷化液的制造原料:
1.一般家庭式作坊所用原料:
A.85%磷酸(液体+磷酸二氢锌(粉体+硝酸锌(粉体
B.85%磷酸(液体+40%~98%硝酸(液体+95%氧化锌(粉体或者锌渣或锌灰(固体
注:无效成分约30%。
2.国际标准使用原料:
A.85%磷酸(液体+68%硝酸(液体+99.7%氧化锌(粉体
B.85%磷酸(液体+68%硝酸(液体+99.99锌锭(金属
注:无效成分约10%。
二、磷化液的国际标准化学组成(总酸度为液体状态:
A.磷酸(约20%+磷酸二氢锌(约35%+硝酸锌(约35%+磷酸锌(无效成分约10%
B.磷酸(约20%+磷酸二氢锌(约45%+硝酸锌(约35%
注:按《化工产品物性辞典》解释
1.磷酸二氢锌为白色结晶或黏稠状液体,溶于水和酸,水溶液呈酸性。为磷化皮膜剂的主要成分,用于钢铁的防腐蚀。
2.磷酸锌为无色斜方结晶或白色微晶粉末,溶于无机酸(盐酸、硫酸、硝酸、磷酸;不溶于乙醇;水中几乎不溶,其溶解度随温度上升而减少。
三、磷化液的制作方法:
1.一般家庭式作坊:
使用瓷缸或塑料桶为反应容器,以人工木棒的搅拌操作。原料用水以井水或自来水。
2.国际标准:
使用不锈钢为反应容器,以机械不锈钢棒的搅拌操作。原料用水为纯水。
四、一般处理物为钢铁时,其反应机构如下:
1.化学反应(化
铁+磷酸(游离酸→磷酸二氢铁(铁分+氢气(气泡 (1
↓↓
↓〔促进剂〕↓〔促进剂〕
↓└→水 (2
└→磷酸铁(淡黄色沉渣 (3
2.皮膜生成反应(成
磷酸二氢锌→磷酸锌(H皮膜+磷酸 (4
铁(离子+磷酸二氢锌→磷酸锌铁(P皮膜+磷酸 (5
〔说明〕钢铁表面与磷化处理液接触,钢铁表面发生溶解,表面附近的磷化处理液中的氢离子减少,PH值由3上升至4.6。其结果引起(4、(5式的化学反应,不溶性的磷酸锌(Hopeite、磷酸锌铁(Phosphophyllite结晶在钢铁表面析出,形成皮膜。
溶解出的铁离子一部分作为皮膜的构成成分被消耗掉,而一部分反应成为铁分留在磷化处理液中,使皮膜的化学生成反应很难顺利进行。为了把这种剩余的铁分
氧化,生成不溶性的磷酸铁沉渣出来,并迅速地从反应系统中清除出去,使磷化反应顺利进行,因此必须在磷化处理液中预先添加促进剂(氧化剂。
五、磷化液的品质比较:
1.一般家庭式作坊:浓缩液的比重为1.32~1.4,价格低。
使用群:一般钢线处理量为1000吨/月以下,不重视品质。
因原料纯度非常差,导致主要成分不足,使用时会产生不当沉渣(白色沉渣的量很大,补给量也大。为达到适当的磷化皮膜,其管理浓度(总酸度必须有60~100pt。使用者的总
成本高(磷化液用量大,模具损伤大,加工不良率高,因原料的价格便宜,大多数消费者仍选择使用此类垃圾产品。
2.国际标准:浓缩液的比重为1.55~1.6,价格高。
使用群:一般钢线处理量为1000吨/月以上,非常重视品质。
拉拔磷化的管理浓度(总酸度为30~40pt已经足够,可以有效控制皮膜生成量,以及
提供拉拔的各项性能(密着性延展、耐热性、防蚀性、冷锻加工性,有效降低使用者的总成本(磷化液用量小,模具损伤少,加工不良率低。
六、国际标准磷化液的制造程序:
1.85%磷酸(液体+68%硝酸(液体+99.7%氧化锌(粉体
A.以氧化锌为底时:
先将水加入搅拌槽内固定位置处,氧化锌徐徐加入搅拌槽内与水混合成糊状。先将硝酸加入后才能再加磷酸(注意:酸的加入顺序不可颠倒反应至槽液完全澄清即可。
B.以酸液为底时:
先将水加入搅拌槽内固定位置处,再将硝酸及磷酸加入后搅拌均匀(注意:酸的加入顺序没有固定,但硝酸先加比较好。氧化锌徐徐加入搅拌槽内与混合酸液反应。反应至槽液完全澄清即可。
2.85%磷酸(液体+68%硝酸(液体+99.99锌锭(金属
A.制造磷酸二氢锌:
先将水加入搅拌槽内固定位置处后加热至90℃以上,加入磷酸搅拌均匀。锌锭徐徐加入搅拌槽内与磷酸液反应至完全澄清即可。(注意:反应过程中必须持续加热
B.制造硝酸锌:
先将水加入搅拌槽内固定位置处,再将硝酸加入后搅拌均匀。氧化锌徐徐加入搅拌槽内与硝酸液反应至完成澄清即可。
七、国际标准磷化液的制造法比较:
1.85%磷酸(液体+68%硝酸(液体+99.7%氧化锌(粉体
化学反应方程式为:
氧化锌+硝酸→硝酸锌+水‥‥‥‥‥‥‥‥‥‥‥(1
氧化锌+磷酸→磷酸锌+水‥‥‥‥‥‥‥‥‥‥‥(2
→磷酸二氢锌+水‥‥‥‥‥‥‥‥‥(3
2.85%磷酸(液体+68%硝酸(液体+99.99锌锭(金属
化学反应方程式为:
氧化锌+硝酸→硝酸锌+水‥‥‥‥‥‥‥‥‥‥‥(1
锌锭+磷酸→磷酸二氢锌+水‥‥‥‥‥‥‥‥‥(2
3.依据两个制造方式的化学反应方程式得知:
A.磷酸为弱酸性,与氧化锌或锌锭反应较不活泼,因此必须加热。而使用氧化锌为原料时会得到无效成分(磷酸锌。使用锌锭为原料则不会产生无效成分。
B.硝酸为强酸性,所以与氧化锌反应为完全反应,且为放热反应,因此不需要加热。使用锌锭为原料时会产生剧烈的爆炸反应,且会破坏硝酸性质而产生红棕色有毒气体,所以不能使用。
C.使用磷酸二氢锌与硝酸锌两种半成品的制造方式,虽然在制造过程中比较复杂,但是
品质能够得到保障。而且可以随时依据客户的不同需求来调制成品,所以平时不需要库存成品,减少仓库的使用面积。
