行星齿轮减速机是一种常用的减速装置，广泛应用于机械传动系统中。
其工作原理如下：
1. 行星齿轮减速机主要由太阳轮、行星轮、内齿圈和传动轴等部件组成。
太阳轮为中心轴，行星轮与母轮(内齿圈)同时绕太
阳轮旋转。
2. 当输入轴驱动太阳轮旋转时，太阳轮会传动力量到行星轮上。
行星轮由行星架支撑，行星架与太阳轮、内齿圈通过轴连接。
3. 当行星轮受到力量作用时，会沿着太阳轮的内齿圈方向旋转。
内齿圈作为固定不动的零件，用于闭合整个齿轮组。
4. 在行星轮的旋转过程中，行星轮和内齿圈之间的齿轮咬合产生了传动效果。
由于行星轮相对于太阳轮的运动方向相反，所以传动比相对较大。
5. 通过行星轮和内齿圈的齿轮咬合作用，输入轴旋转的速度减小，同时扭矩增加，实现了减速的效果。
总的来说，行星齿轮减速机通过太阳轮、行星轮和内齿圈之间的齿轮咬合作用，实现了输入轴的减速和输出扭矩的增加。
它具有结构简单、体积小、传动平稳等特点，在机械传动系统中得到了广泛应用。
行星减速机减速比计算
行星减速机减速比计算行星减速机是一种常见的传动装置，主要用于机械设备中对动力的减速处理，常见的有行星齿轮减速机和行星摆线减速机两种类型。
减速比是衡量行星减速机减速效果的重要参数，它决定了输出转速与输入转速之间的比值关系。
一、行星齿轮减速机减速比计算行星齿轮减速机采用行星齿轮传动，由于行星齿轮的特殊结构，多个行星齿轮同时参与传动，相对于常见的齿轮传动具有更高的减速比，且具有较大的扭矩输出能力。
行星齿轮减速机的减速比可以通过以下公式计算：减速比 = (Zs + Zr)/Zs其中，Zs为行星齿轮的齿数，Zr为行星轮的齿数。
行星齿轮减速机的齿数可以通过以下公式计算：行星齿数 = (2*Z) / (N + 1)其中，Z为中心齿轮的齿数，N为行星轮的个数。
行星齿轮减速机的输入转速与输出转速之间的关系可以通过以下公式计算：输出转速 = 输入转速 / 减速比二、行星摆线减速机减速比计算行星摆线减速机采用行星摆线齿轮传动，行星齿轮与摆线齿轮的配合形成多点接触传动，具有低噪音、高精度和较大扭矩输出的特点。
行星摆线减速机的减速比可以通过以下公式计算：减速比 = (Zr * Zs) / (Zr + Zs)其中，Zr为行星摆线齿轮的齿数，Zs为摆线主动齿轮的齿数。
行星摆线减速机的齿数可以通过以下公式计算：行星摆线齿数 = 外齿轮齿数 * (2*N + 1) / (N+1)其中，N为行星摆线轮的个数。
行星摆线减速机的输入转速与输出转速之间的关系可以通过以下公式计算：输出转速 = 输入转速 / 减速比三、行星减速机减速比的影响因素1. 行星轮的齿数：行星减速机的减速比与行星轮的齿数成正比，行星轮齿数越大，减速比越高。
2. 中心齿轮的齿数：行星齿轮减速机的减速比与中心齿轮的齿数成反比，中心齿轮齿数越大，减速比越小。
3. 行星轮的个数：行星齿轮减速机的减速比与行星轮的个数成反比，行星轮的个数越多，减速比越小。
4. 行星齿轮的齿数：行星摆线减速机的减速比与行星齿轮的齿数和摆线主动齿轮的齿数之间的比例有关。
行星齿轮机构原理及应用

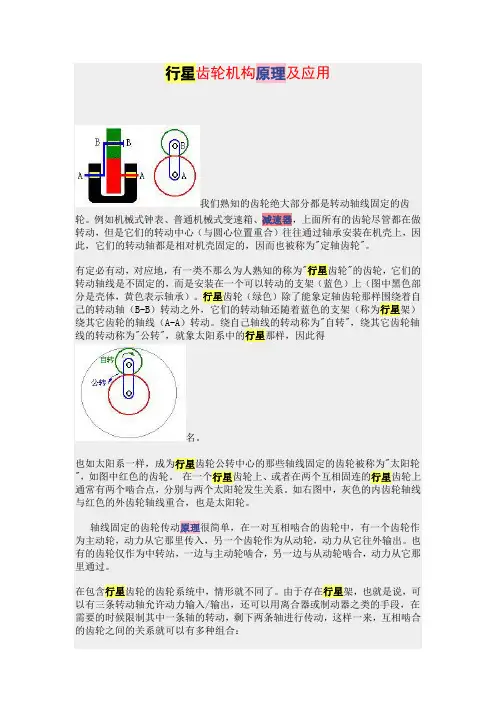

行星齿轮机构原理及应用我们熟知的齿轮绝大部分都是转动轴线固定的齿轮。
例如机械式钟表、普通机械式变速箱、减速器，上面所有的齿轮尽管都在做转动，但是它们的转动中心（与圆心位置重合）往往通过轴承安装在机壳上，因此，它们的转动轴都是相对机壳固定的，因而也被称为"定轴齿轮"。
有定必有动，对应地，有一类不那么为人熟知的称为"行星齿轮"的齿轮，它们的转动轴线是不固定的，而是安装在一个可以转动的支架（蓝色）上（图中黑色部分是壳体，黄色表示轴承）。
行星齿轮（绿色）除了能象定轴齿轮那样围绕着自己的转动轴（B-B）转动之外，它们的转动轴还随着蓝色的支架（称为行星架）绕其它齿轮的轴线（A-A）转动。
绕自己轴线的转动称为"自转"，绕其它齿轮轴线的转动称为"公转"，就象太阳系中的行星那样，因此得名。
也如太阳系一样，成为行星齿轮公转中心的那些轴线固定的齿轮被称为"太阳轮"，如图中红色的齿轮。
在一个行星齿轮上、或者在两个互相固连的行星齿轮上通常有两个啮合点，分别与两个太阳轮发生关系。
如右图中，灰色的内齿轮轴线与红色的外齿轮轴线重合，也是太阳轮。
轴线固定的齿轮传动原理很简单，在一对互相啮合的齿轮中，有一个齿轮作为主动轮，动力从它那里传入，另一个齿轮作为从动轮，动力从它往外输出。
也有的齿轮仅作为中转站，一边与主动轮啮合，另一边与从动轮啮合，动力从它那里通过。
在包含行星齿轮的齿轮系统中，情形就不同了。
由于存在行星架，也就是说，可以有三条转动轴允许动力输入/输出，还可以用离合器或制动器之类的手段，在需要的时候限制其中一条轴的转动，剩下两条轴进行传动，这样一来，互相啮合的齿轮之间的关系就可以有多种组合：单排行星齿轮机构的结构组成为例(1)行星齿轮机构运动规律·设太阳轮、齿圈和行星架的转速分别为n1、n2和n3，齿数分别为Z1、Z2、Z3；齿圈与太阳轮的齿数比为α。
行星齿轮减速机构成及意义、特点
行星齿轮减速机构成及意义、特点行星减速机主要传动结构为:行星轮,太阳轮,外齿圈.行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.行星减速机的几个概念:级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星减速机是一种用途广泛的工业产品,其性能可与其它军品级减速机产品相媲美,却有着工业级产品的价格,被应用于广泛的工业场合。
该减速器体积小、重量轻,承载能力高,使用寿命长、运转平稳,噪声低。
具有功率分流、多齿啮合独用的特性。
最大输入功率可达104kW。
适用于起重运输、工程机械、冶金、矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器和航空航天等工业部门行星系列新品种WGN定轴传动减速器、WN 子母齿轮传动减速器、弹性均载少齿差减速器。
行星减速机工作原理
行星减速机工作原理
行星减速机是一种用于减速的设备，它可以将电动机或发动机的高速转动能量转换为低速转动能量，从而满足机器的需要。
它具有减速比高、噪音低、热效率高、使用寿命长等优点，是目前给机械设备提供动力的常用减速机。
行星减速机的工作原理是：将电动机或发动机的输出轴传动到行星减速机的输入轴，行星减速机上安装有一个或多个行星齿轮，每个行星齿轮轴上安装有一个小齿轮，小齿轮和行星轮上的齿轮互相啮合，行星轮的转动传动给减速机的输出轴，当行星轮转动时，可以将输入轴的高速转动能量转换成较低的转速，从而达到减速的目的。
行星减速机还有常用的自锁功能，它可以在输出轴受到外力时，自动锁定输出轴，从而阻止由输出轴传动的机械设备的反作用力反馈到输入轴，从而保护输入轴和电动机不受损坏。
行星减速机是一种多功能的设备，它可以将电动机或发动机的高速转动能量转换成低速转动能量，还具有自锁功能，可以有效保护电动机，使机械设备更加安全可靠，是目前机械设备动力提供的常用减速机。
双速行星减速机原理
双速行星减速机原理
双速行星减速机的工作原理主要基于行星轮系的传动原理。
其核心传动结构由行星轮、太阳轮和内齿圈组成。
具体来说，行星轮减速就是齿轮减速的原理，有一个轴线位置固定的齿轮叫中心轮或太阳轮，在太阳轮边上有轴线变动的齿轮，既作自转又公转的齿轮叫行星轮，行星轮有支持构件叫行星架，通过行星架将动力传到轴上，再传给其它齿轮。
当太阳轮以高速旋转时，它会对行星轮和内齿圈施加力，导致它们产生旋转。
由于内齿圈被固定，它不能旋转，所以其它所有部件都必须绕着它旋转。
行星轮通过行星架与内齿圈相连，行星架则能沿着内齿圈的轨迹移动。
因此，当太阳轮驱动行星轮旋转时，行星轮会通过行星架产生旋转和移动，最终将转动力传递到输出轴。
此外，双速行星减速机还配备了刹车器，可实现自由停止。
其输入轴上的星形齿轮与输出轴上的行星轮啮合，使行星轮围绕太阳轮旋转，从而实现减速的目的。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
行星齿轮减速器原理
行星齿轮减速器原理行星齿轮减速器是一种常见的机械传动装置，它通过行星齿轮的组合运动来实现减速的作用。
它由太阳轮、行星轮、内齿轮和外齿轮组成，通过它们之间的互相嵌合来传递动力。
行星齿轮减速器的工作原理如下：1. 太阳轮：太阳轮是行星齿轮减速器的输入轴，它通过电机或其他动力源提供动力。
太阳轮与行星轮之间通过内齿轮的嵌合实现动力传递。
2. 行星轮：行星轮是行星齿轮减速器中最重要的组成部分，它由多个行星齿轮组成。
行星轮通过轴承与太阳轮和内齿轮相连，并绕着太阳轮的中心轴旋转。
行星轮的齿轮与太阳轮和内齿轮之间通过齿轮嵌合实现动力传递。
3. 内齿轮：内齿轮是行星齿轮减速器中的固定齿轮，它通过轴承与行星轮相连，并绕着太阳轮的中心轴旋转。
内齿轮的齿轮与太阳轮和行星轮之间通过齿轮嵌合实现动力传递。
4. 外齿轮：外齿轮是行星齿轮减速器中的输出轴，它通过轴承与内齿轮相连，并绕着太阳轮的中心轴旋转。
外齿轮的齿轮与内齿轮之间通过齿轮嵌合实现动力传递。
行星齿轮减速器的工作原理可以用以下几个步骤来描述：第一步，当太阳轮旋转时，它通过内齿轮的嵌合将动力传递给行星轮。
行星轮绕着太阳轮的中心轴旋转，并且自身也在自转。
第二步，行星轮的齿轮与内齿轮的齿轮之间通过嵌合实现动力传递。
由于行星轮的自转和绕太阳轮的旋转，行星轮的齿轮与内齿轮的齿轮之间形成了一个不断变化的嵌合关系。
第三步，当行星轮的齿轮与内齿轮的齿轮嵌合时，动力被传递到外齿轮上。
外齿轮绕着太阳轮的中心轴旋转，并将动力传递到输出轴上。
通过这样的传递方式，行星齿轮减速器可以实现输入动力的减速作用。
根据太阳轮、行星轮、内齿轮和外齿轮的齿轮比例，可以实现不同的减速比。
减速比越大，输出轴的转速越低，扭矩越大。
行星齿轮减速器具有结构紧凑、扭矩传递平稳、传动效率高等优点，因此被广泛应用于各种机械设备中。
它在工业生产中的应用十分广泛，如机床、起重设备、输送设备等。
总结起来，行星齿轮减速器是一种通过行星轮的组合运动来实现减速作用的机械传动装置。
行星减速机工作原理
行星减速机工作原理
行星减速机是一种常用的机械传动装置，其主要由太阳轮、行星轮、内啮合行星架和外啮合行星架等组成。
行星减速机的工作原理如下：
1.传动方式：行星减速机采用行星齿轮传动方式，即太阳轮为
输入轴，行星轮为输出轴。
同时通过内啮合行星架和外啮合行星架的协同工作，使得输出轴能够做相对于输入轴的减速运动。
2.齿轮传动：行星齿轮传动包括太阳轮、行星轮和行星架。
太
阳轮位于中间，通过输入轴带动，行星轮位于太阳轮的周围，并通过内部的行星架和齿轮与太阳轮啮合。
3.行星架：行星架由多个行星轮和行星架轴组成，行星轮和行
星架轴组成的行星架可以绕着太阳轮的周围旋转，并将旋转的动力传递到外部的输出轴上。
行星轮和行星架轴通过啮合齿轮的连接方式与太阳轮和行星架相连，使得行星轮和太阳轮之间能够产生全齿宽的啮合。
4.减速比：行星减速机的减速比由行星轮的数量决定。
减速比
可以通过改变行星轮的数量来实现不同的减速效果。
通常情况下，减速比越大，输出转速越慢，扭矩增加。
5.扭矩输出：输入轴驱动太阳轮转动，太阳轮和行星轮的齿轮
传动产生的动力通过行星架传递到输出轴上，从而实现了扭矩的输出。
减速机的扭矩输出能力主要取决于行星架的结构设计和选用的材料。
总之，行星减速机通过行星齿轮传动的方式将输入轴的动力转化为输出轴的减速运动。
其通过太阳轮、行星轮和行星架的合作工作，实现了输入转速的减小和扭矩的增加。
行星减速机具有结构紧凑、扭矩输出大、传动效率高等优点，在工业生产中有广泛的应用。
