应变式扭矩传感器简单设计报告
应变式扭矩传感器的设计技术
否最能反映扭矩状况，是否有应力畸变，或者是否 是最能体现机件受力状况，在国内很少有人认真计 算过.本文通过建立弹性体的三维实体模型（图 4）， 借助 ANSYS 软件进行有限元分析（图 5）来确定 贴片的位置和方向.
在与轴线成±45°夹角方向上产生最大的剪应变：
ε 45D
= −ε135D
=
γ 2
=
8T Gπ D3
（1）
应变片的阻值随着剪应变的变化而变化，根据
应变效应可知：
ΔR R
=
Δl l
(1 +
2μ) +
Δρ ρ
=
K0
Δl l
（2）
K0
=
ΔR Δl
/ /
R l
=1+
2μ
+
Δρ Δl
/ /
ρ l
（3）
式中，K0 为金属电阻丝灵敏度系数，即单位应 变所引起的电阻相对变化；μ为泊桑系数，1+2μ表
Abstract: Introduces the importance of the torque sensor, common design way and the strain torque sensor advantages. And introduces in detail the variant torque sensor theory basis and the mechanics of the mathematical model. The analysis of the key components as a elastomer material choice-elements of the torque sensor. Key words: torque measurement; torque sensor; strain type; elastomer
扭矩传感器研究报告
扭矩传感器研究报告
扭矩传感器是一种测量物体转动力大小的装置。
它利用了物体转动的特性，将产生的扭矩转化为电信号输出到测量仪器上，从而实现对扭矩的测量。
随着工业自动化的发展，扭矩传感器的应用越来越广泛，成为现代工业生产过程中不可或缺的重要仪器之一。
扭矩传感器由一个弹性体、一个信号发生器和一个检测仪组成。
当物体发生转动时，扭矩会作用在弹性体上，导致其形变。
利用这种形变来测量扭矩的大小，通常采用电阻应变测量原理。
电阻应变片的电阻值与长度、截面形状有关，当应变值发生变化时，电阻值也会随之改变。
通过检测电阻值的变化，可以推算出扭矩的大小。
扭矩传感器的性能参数包括测量范围、精度、灵敏度、频率响应等。
其中，测量范围是指扭矩传感器能够测量的最大、最小扭矩值。
精度是指扭矩传感器输出信号值与真实扭矩值之间的误差大小，通常用百分比表示。
灵敏度是指扭矩传感器输出信号值与扭矩的变化量之间的关系。
频率响应是指扭矩传感器对不同频率的扭矩变化产生响应的能力。
现在，市场上已经出现了多种类型的扭矩传感器，包括几何式、磁式、电容式、电磁式等。
不同类型的扭矩传感器有着各自不同的特点和适用范围。
在选择适合自己的扭矩传感器时，需要考虑实际应用场景中的要求，以及传感器的性能参数。
总的来说，扭矩传感器在现代工业生产中具有重要的应用价值。
随着科技的不断进步和技术的不断完善，扭矩传感器的性能和性价比也将不断提高，为实现自动化、数字化、智能化生产提供更加可靠的技术支持。
一种应变型扭矩测量仪的设计与实现

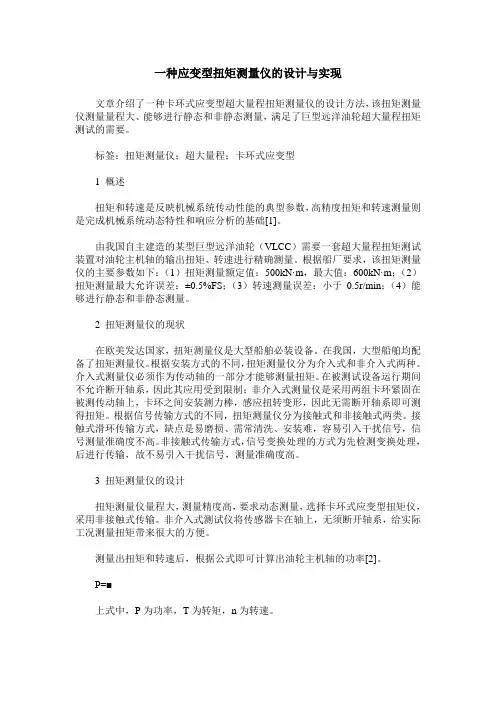

一种应变型扭矩测量仪的设计与实现文章介绍了一种卡环式应变型超大量程扭矩测量仪的设计方法，该扭矩测量仪测量量程大、能够进行静态和非静态测量，满足了巨型远洋油轮超大量程扭矩测试的需要。
标签：扭矩测量仪；超大量程；卡环式应变型1 概述扭矩和转速是反映机械系统传动性能的典型参数，高精度扭矩和转速测量则是完成机械系统动态特性和响应分析的基础[1]。
由我国自主建造的某型巨型远洋油轮（VLCC）需要一套超大量程扭矩测试装置对油轮主机轴的输出扭矩、转速进行精确测量。
根据船厂要求，该扭矩测量仪的主要参数如下：（1）扭矩测量额定值：500kN·m，最大值：600kN·m；（2）扭矩测量最大允许误差：±0.5%FS；（3）转速测量误差：小于0.5r/min；（4）能够进行静态和非静态测量。
2 扭矩测量仪的现状在欧美发达国家，扭矩测量仪是大型船舶必装设备。
在我国，大型船舶均配备了扭矩测量仪。
根据安装方式的不同，扭矩测量仪分为介入式和非介入式两种。
介入式测量仪必须作为传动轴的一部分才能够测量扭矩。
在被测试设备运行期间不允许断开轴系，因此其应用受到限制；非介入式测量仪是采用两组卡环紧固在被测传动轴上，卡环之间安装测力棒，感应扭转变形，因此无需断开轴系即可测得扭矩。
根据信号传输方式的不同，扭矩测量仪分为接触式和非接触式两类。
接触式滑环传输方式，缺点是易磨损、需常清洗、安装难，容易引入干扰信号，信号测量准确度不高。
非接触式传输方式，信号变换处理的方式为先检测变换处理，后进行传输，故不易引入干扰信号，测量准确度高。
3 扭矩测量仪的设计扭矩测量仪量程大，测量精度高，要求动态测量，选择卡环式应变型扭矩仪，采用非接触式传输。
非介入式测试仪将传感器卡在轴上，无须断开轴系，给实际工况测量扭矩带来很大的方便。
测量出扭矩和转速后，根据公式即可计算出油轮主机轴的功率[2]。
P=■上式中，P为功率，T为转矩，n为转速。
应变式传感器实验报告

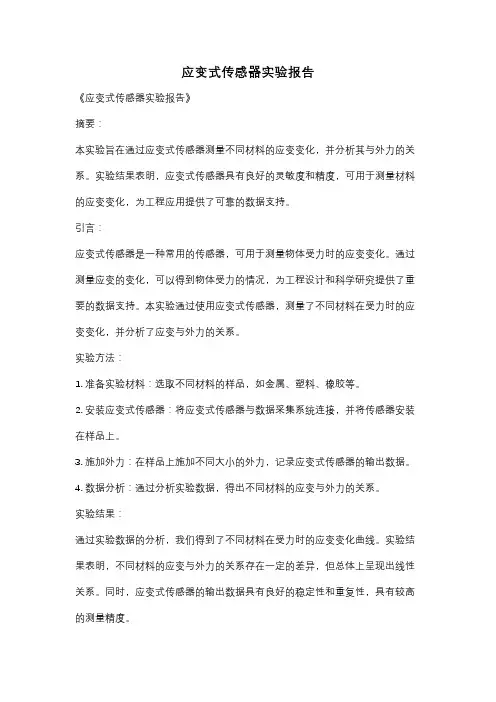

应变式传感器实验报告《应变式传感器实验报告》摘要：本实验旨在通过应变式传感器测量不同材料的应变变化，并分析其与外力的关系。
实验结果表明，应变式传感器具有良好的灵敏度和精度，可用于测量材料的应变变化，为工程应用提供了可靠的数据支持。
引言：应变式传感器是一种常用的传感器，可用于测量物体受力时的应变变化。
通过测量应变的变化，可以得到物体受力的情况，为工程设计和科学研究提供了重要的数据支持。
本实验通过使用应变式传感器，测量了不同材料在受力时的应变变化，并分析了应变与外力的关系。
实验方法：1. 准备实验材料：选取不同材料的样品，如金属、塑料、橡胶等。
2. 安装应变式传感器：将应变式传感器与数据采集系统连接，并将传感器安装在样品上。
3. 施加外力：在样品上施加不同大小的外力，记录应变式传感器的输出数据。
4. 数据分析：通过分析实验数据，得出不同材料的应变与外力的关系。
实验结果：通过实验数据的分析，我们得到了不同材料在受力时的应变变化曲线。
实验结果表明，不同材料的应变与外力的关系存在一定的差异，但总体上呈现出线性关系。
同时，应变式传感器的输出数据具有良好的稳定性和重复性，具有较高的测量精度。
讨论：应变式传感器在测量材料应变变化方面具有良好的性能，可以准确地反映材料受力时的应变情况。
通过本实验的结果，我们可以得出结论：应变式传感器可以用于测量不同材料的应变变化，并为工程应用提供可靠的数据支持。
结论：本实验通过测量不同材料在受力时的应变变化，验证了应变式传感器的性能优良，并得出了应变与外力的关系。
实验结果表明，应变式传感器可以用于测量材料的应变变化，为工程设计和科学研究提供了可靠的数据支持。
毕业设计(论文)-基于应变式传感器的扭矩检测系统设计
毕业设计（论文）-基于应变式传感器的扭矩检测系统设计I基于应变式传感器的扭矩检测系统设计摘要近年来，随着科学技术的进步和测试技术的发展，对扭矩传感器提出了更高的要求。
工程和实际中,许多情况下必须控制和知道扭矩的大小。
本文是在对比多种传感器的基础上针对其他扭矩传感器的缺点，研制开发了一种结构简单，工作稳定的新型高精度应变式扭矩测量仪。
本文对扭矩传感器的发展现状进行了分析，并明确了研究内容和工作步骤。
在扭矩传感器主体的设计过程中，首先介绍了应变式扭矩传感器的测量原理，介绍了一种高精度智能控制扭矩测试仪的设计 ,描述了该仪器的主要机械结构、电路结构和工作原理 ,给出了软件程序流程。
采用高精度应变式传感器，数据采集分析技术设计小量程的静态及低转速动态扭矩。
检测装置达到了预期设计目标要求，相对于其他检测方式精度高而且操作方便。
关键词:应变式传感器扭矩测量电桥The design of torque measurement system based on strainABSTRACTRecently，with the development of test technology and the progress of science and technology，torque sensor is put forward higher requirement( The torque moment size mustbe controlled and known in engineering and practicality. This paper contraposing the shortcomings of other torque sensors a kind of straingauge high-precision torque instrument is designed and developed, which has simple structure and high stability.The present development situation of torque sensor is investigatedin this paper, and confirms the research content and procedure(Duringthe course of designing main body oftorque sensor, measurement pimple of strain torque sensor is introduced firstly .This paper introduces the design of a precisetorsion testing instrument based on a single chip , giving the mechanism structure , the circuit diagram and the sample machine.Using of high-precision torque sensors, data acquisition andanalysis techniques to design small range of static torque can achieve the expected requirements and also can get the higher precision and easier operation reliving to the hanging weight detector. KEY WORDS: torque sensor ，torque measurement，bridge methodIII目录摘要 ....................................................................IABSTRACT ................................................................ II 1 绪论 (1)1.1 引言 (1)1.2 课题的研究背景与来源 (1)1.2.1课题研究背景 .................................................11.2.2课题研究来源 .................................................21.3 扭矩测量发展现状及扭矩检测的几种方法 (2)1.3.1扭矩测量的发展现状 ...........................................21.3.2扭矩测量的几种方法 ...........................................31.3.3扭矩测量的发展前景 ...........................................51.4 课题研究的内容和方法 (5)1.4.1 课题研究内容 ................................................51.4.2 课题研究方法 ................................................6 2 检测装置的基本原理和总体方案 (7)2.1引言 (7)2.2检测装置整体系统框图 (7)2.3电阻应变片及扭矩测量的基本原理: ..................................72.3.1电阻应变片的基本原理 .........................................72(3.2扭矩测量的基本原理 (8)2.4各部分功能介绍 ...................................................102.5方案论证 .........................................................11 3 扭矩传感器的设计 (11)3.1引言 .............................................................113.2 应变片的选用 (12)3.3弹性敏感元件设计 .................................................133.4 扭矩传感器的硬件结构 (13)3.4.1 弹性轴材料的选择和确定 .....................................133.4.2 联轴器的选用 (14)3.4.3导电滑环及滑臂电刷的选用 (16)4 扭矩检测系统各部分电路的设计 .......................................174.1引言 .............................................................174.2电桥电路 .........................................................184.2.1电桥电路的选用 ..............................................184.3放大电路的设计及硬件选用。
应变式扭矩传感器的设计研究
2.2 弹性元件扭振固有频率
在 Y 轴方向的力 F 作用下， 弹性元件会产生沿 Y 轴的变形 y， 并发生振动。 故在扭矩 T 作用下， 系统振型为扭振。 振动固有频 率 fT 可由式 （6 ） 给出： fT = 姨KT /Iz /2π 的转动惯量。 （6 ）
（13 ）
KT —弹性元件的弹簧系数， 且 KT =F/y； Iz —弹性元件对 z 轴 式中：
双固定端梁式弹性元件在 F 作用下产生的 ε 与 y 可由式 ） 、 式 （4 ） 给出： （3 ε=3F （L-2x ） /2 2Ebh
3 3 2
2
（3 ）
ε=
（7 ） ） （8 1 L （L/2+R ） （9 ）
y=FL / 2 （4 ） 2Ebh 2 剪切梁式弹性元件在剪切力 Q 作用下产生的 ε 可由式 （5 ） 给出： ε=1.5Q （1+μ ） （ / Ebh ） 式中： μ—材料的波松比。 （5 ）
ε （B， H， L， R ） =ε 0
（22 ）
T ［B， H， L， R］ 叟b—由各种形式下弹性元 其中的约束条件A
3 3
（1 ） （2 ）
＊
。而单维
式中: E—材料的弹性模量； x—应变考察点， 由加工工艺及应变片 的尺寸决定。
力或低维力传感器的结构简单， 测量精度可达 0.01%。故多维力
＊来稿日期： 2010-12-14 ＊基金项目： 黑龙江省自然基金项目 （E200930 ） ， 佳木斯大学科学技术研究重点项目 （Lz2009-019 ）
传感器的发展趋势之一就是由现有成熟的低维力传感器组合而 成。另一方面， 很多实际应用， 例如关节型机器人的关节扭矩测 攻丝过程中切削扭矩的检测等， 常常只需要测量扭矩， 故研制 量、 出灵敏度高、 刚度大以及动特性好的扭矩传感器十分必要。在针 对应变式扭矩传感器给出 5 种弹性元件的实现形式， 在力学分析 的基础上，设计计算这 5 种扭矩传感器弹性元件的几何尺寸， 并 比较不同实现形式的优劣。
应变式传感器实验报告
应变式传感器实验报告引言应变式传感器是一种广泛应用于工程实践和科学研究中的传感器。
它能够测量材料受到的应变变化，并将其转换为电信号输出。
本实验报告旨在通过实验验证应变式传感器的特性及其在实际应用中的可靠性。
实验目的•掌握应变式传感器的基本原理和工作方式；•理解应变式传感器的线性度、分辨率和灵敏度等性能指标；•通过实验验证应变式传感器的性能，并分析实验结果；•探索应变式传感器在不同应变水平下的反应特性。
实验器材和仪器•应变式传感器•桥式电路•电源•数字示波器•电阻箱•电缆和连接线实验步骤1.将应变式传感器固定在实验台上，保证其与测量物体的贴合度。
2.根据实验要求连接相应的电路，使用电缆和连接线将传感器与电源、数字示波器等设备连接好。
3.打开电源，调节电阻箱的电阻值，改变应变式传感器的工作状态。
4.使用数字示波器记录传感器输出的电信号，并进行数据采集。
5.分析所采集的数据，计算应变式传感器的线性度、分辨率和灵敏度等性能指标。
6.将实验结果进行整理和总结。
实验结果与分析1.实验数据记录：应变水平传感器输出电信号0 0V100微应变0.5V200微应变0.8V300微应变 1.2V400微应变 1.5V500微应变 2.0V2.根据实验数据绘制应变水平与传感器输出电信号之间的关系曲线。
通过曲线观察可得到传感器的线性度。
3.计算应变式传感器的分辨率，即传感器输出电信号的最小变化量。
4.计算应变式传感器的灵敏度，即传感器单位应变水平对应的电信号变化量。
5.根据实验结果分析应变式传感器的性能特点和适用范围。
结论通过本实验，我们深入了解了应变式传感器的工作原理，掌握了其性能指标的计算方法，并验证了其在实际应用中的可靠性。
应变式传感器具有良好的线性度、较高的分辨率和灵敏度，可以广泛应用于材料力学、结构工程和自动化控制等领域。
参考文献[1] G. R. Liu, and S. X. Han. “Strain Sensing Using Fiber Bragg Grating Sensors.” Journal of Intelligent Material Systems and Structures, 9(12), pp. 973-986, 2016.[2] T. D. Chung. “Electromechanical Impedance Sensors for Strain and Damage Detection.” Journal of Intelligent Material Systems and Structures, 11(7), pp. 495-509, 2018.。
应变式扭矩传感器
应变式扭矩传感器，简单的说，其工作原理是应变式物理变化的扭矩传感器，有的又可以称之为转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器和转矩传感器，这一类是属于动态的传感器。
它主要是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。
扭矩传感器将扭力的物理变化转换成精确的电信号。
扭矩传感器可以应用在制造粘度计，电动（气动，液力）扭力扳手，它具有精度高，频响快，可靠性好，寿命长等优点。
扭矩转速传感器采用的是电阻应变原理，精度高、性能稳定可靠、量程范围大、安装使用方便。
其两端连接方式可根据现场需要分别选用法兰连接、四方键连接、键（通槽）连接。
下面以CFND扭矩传感器为例。
一、CFND扭矩传感器实体图
二、CFND扭矩转速传感器主要技术指标
三、CFND扭矩转速传感器规格
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于电阻应变式扭矩传感器与MSP430的扭矩测量系统设计2.应变式扭矩传感器2.1 金属应变计工作原理电阻应变片的工作原理是基于金属的应变效应[4]。
金属丝的电阻随着它所受的机械变形的大小而发生相应的变化的现象称为金属的电阻应变效应。
例如，一段金属丝的电阻R 与丝的长度L ，横截面A 有如下关系：L R Aρ= （2-1）若金属丝受到拉力F 作用伸长，伸长量设为l ∆，横截面积相应减少A ∆，电阻率的变化设为ρ∆，则电阻的相对变化量为：R l A R l A ρρ∆∆∆∆=-+（2-2）又因为对金属丝来说222,2,2A r r rA r A rdr A r rππππ∆∆∆=∆===于是有：2R l r R l r ρρ∆∆∆∆=-+（2-3）由材料力学知，弹性限度内材料的泊松系数为//r rl lμ∆=-∆，则有0(12)R l lK R l l ρμρ∆∆∆∆=++=（2-4）式中0/12/K l l ρρμ∆=++∆为金属丝的灵敏度系数，它越大表明单位应变引起的电阻相对变化越大。
若令llε∆=为金属丝的轴向相对应变，则(12)RR ρρμεε∆∆=++（2-5）从上式可知，灵敏度系数受两个因素影响：一个是受力后材料的几何尺寸的变化，即12μ+；另一个是受力后材料晶格畸变引起电阻率发生的变化及ρρε∆。
对金属材料电阻丝来说，灵敏度系数表达式中12μ+的值要比ρρε∆大得多。
因此在相当的范围内，电阻的相对变化与金属丝的纵向应变ε成正比，也及金属丝有着不错的线性度。
2.2 扭矩测量原理弹性体是扭矩传感器的关键部件，它直接与被测对象接触（例如电机转轴）并引起应变片产生形变。
弹性轴在受到扭转时发生形变（如图），轴上会有应力和应变产生。
其横截面会受到一个剪应力，该剪应力按照直线规律变化，在轴的中心处为零，轴的表面达到最大[4]。
(1)弹性轴横截面剪应力（2）弹性走表面法向张力图2.1 弹性轴横截面与表面手里分析现在从弹性轴的径向表面上取一个单元进行研究，如图，在其与杆轴成45度与135度的斜面上，受到法向应力，此法向应力为主应力，其数值等于横截面上的剪应力τ[4]。
图中，此应力在一个方向上受拉伸，另一个方向上受压缩。
因此，圆轴扭转时，表面受到最大拉应力1σ和压应力2σ，且12max σστ=-=。
在测量弹性轴扭矩时，在与轴线呈45°和135°的两个方向（互相垂直）各贴一片应变片，如图。
根据材料力学，沿1R 方向和2R 方向的应变1ε和2ε分别为：121EE σσεν=-（2-6）212EE σσεν=-（2-7）式中，ν表示泊松比，E 表示弹性模量易知应变片1R 和应变片2R 受到的应变数值一样，符号相反。
图2.2 传统贴片方式示意图根据材料力学原理，受纯扭矩的轴，其横截面上的剪应力τ与轴上扭矩的关系为：pM W τ=（2-8）式中M 为轴上扭矩，p W 为轴截面的抗扭模数。
因此12pMW σστ=-==，对于应变片1R ，可以求出其应变为 11pME W νε+= 整理得到：1011p W E M C εεν==+（2-9）式中0C 是个常数，其数值为01p W E C ν=+。
又由于RK Rε∆=，所以： 0C M R KR=∆ （2-10）从上式知，圆轴的扭矩大小与应变片的电阻该变量呈正比，因此通过应变片测量扭矩理论可行。
另外在图。
中在测点处与轴线呈45°和135°的两个方向各贴一片应变片，形成一对应变花，如果采用半桥片和全桥四片测扭，能排除横剪力的影响。
但是由于两片应变片花相互有重合的部分，会降低应变片的应变能力，因此实际中应变片可分开贴，例如每90°均匀分布。
图2.3 分布贴片方式立体图2.3扭矩传感器成品应变式扭矩传感器是以图所示结构为核心制造的。
除此以外还有减震的基座，以及配套的联轴器。
并且为了减少带来的额外负载，成品扭矩传感器制造精度很高，内部摩擦力很小。
另外图。
中给出了常见扭矩传感器的安装方式。
显然若使用刚性联轴器，由于无减震作用，对两轴的安装要求比较高。
若使用带减震功能的联轴器，则会抬高成本。
不过与声波表面力矩传感器等相比，扭矩传感器依然是在一般工况下最合适的扭矩传感器之选。
（1）扭矩传感器水平安装方式（2）扭矩传感器竖直安装方式图2.4 扭矩传感器的两种常见安装方式3.电路设计3.1 总体电路结构设计传感器采集的信号需要通过一系列处理才能使用。
经过学习与资料查找，一个典型的信号采集处理的电路部分如下图图3.1 扭矩传感器系统设计图由于本次实验设计中指定了单片机为MSP430，所以决定在单片机已定的情况下，逆向设计并决定各部分的芯片选型。
3.2 MSP430芯片在信号采集处理电路中，单片机对信号做各种算法处理后传递给后续电路，是很重要的部分，为了使其正常工作，其信号输入必须符合规定。
MSP430P325芯片（PG封装）的管脚图如下：图3.2 MSP430P325PG芯片引脚图内部功能模块图如下：图3.3 MSP430内部功能图很显然我们可以利用MSP430自带的ADC模块来简化总的电路处理设计。
实际上MSP430本身就是一款混合信号处理芯片，所以实际上在图…中可以省略AD模块的设计，直接将滤波后得到的信号输入A0至A5引脚中的一个。
查阅资料知MSP430的ADC 采用模拟输入时输入范围在VCC 到GND 之间，查阅后将AVCC ，DVCC 置为5v ，AVSS ，DVSS 接地，这样ADC 模块的模拟输入范围在0到5伏之间。
3.3 滤波电路由于在实际电路中，电路不可避免地会受到干扰，并且应变片也可能受到扰动，所以需要采用滤波电路来消除噪音的影响。
通过查询知，一般应变式扭矩传感器输出信号的频率在10到10kHZ 之间。
而干扰以外界的高频干扰为主，所以滤波电路可以采用简单的一阶有源低通滤波器。
另外如果我们把信号放大功能全部在放大电路中实现时，此处就不需要再对电压进行放大。
因此可以使用电压跟随器来代替原本的同相比例放大电路，电压跟随器输入阻抗刚，输出阻抗很低，因此带负载能力很强。
如下图所示：图3.4 低通滤波电路原理图由图可得：1111()()()11out in in SCU S U S U S SR CR SC==++（3-1）因此，电路的传递函数为：1A(S)1out in U S U ω==+（3-2）式中011R C ω=，则其截止频率为112c f R Cπ=。
本次实验设计中，考虑到直流信号频率比较低，折衷考虑后设置1c f kHZ =，则可取11R k =Ω，0.18C F μ=。
在为运放选型时，考虑到运放的增益带宽积（Gain Bandwidth Product ）要比滤波器截止频率高至少100倍。
转换率（Slew Rate ）要至少为2outp p c V f π-，其中outp p V -为滤波器输出电压的峰峰值，于是选择OP07作为运放。
实际上OP07是一种精密运放，它有很低的输入失调电压，很高的开环增益，特别适合用于放大传感器的微弱信号，再后续讲到放大电路时我们仍然选择OP07作为主要运放。
用multisim 仿真对低通滤波电路进行观察[5]，发现其幅频特性符合我们预期的要求，如图：图3.5 低通滤波仿真电路图3.6 低通滤波电路副频特性在仿真波特图曲线中，-3dB 处频率为1kHz ，满足设计要求。
3.4 电桥电路必须要先设计好电桥电路，因为放大电路的放大倍数是由输入和输出一起决定的。
由于采用了2.2中的应变片粘贴方式，所以决定采用全桥电路进行测量。
一个典型的全桥电路原理图如下：图3.7 全桥电路原理图我们选择1234R R R R ===，即在初始条件下1423R R R R =，此时0U =，当四个电阻分别变化1234,,,R R R R ∆∆∆∆时：114422331212343431241234()()()()(R R R R )(R R )()4R R R R R R R R R R U R R R R R R E R R +∆+∆-+∆+∆=++∆+∆++∆+∆∆∆∆∆≈--+（3-3）由于四个电阻的初值大小一致，而且1234R R R R R ∆=-∆=-∆=∆=∆，所以：RU ER∆= （3-4）图3.8 全桥电路仿真电路利用可变电阻代替应变片进行仿真，电阻原阻值大小为100欧姆，E 大小为10伏特，当电阻变化4欧姆时，如下图所示，输出电压为0.4伏，与上述推理相符。
图3.9 全桥电路仿真结果在查阅了若干资料后，发现应变片的电阻值一般在百欧姆级别，采用全桥电路输出电压往往在几毫伏到几十毫伏之间。
在比较不严谨的考虑过后，人为52 %48 %XSC1将后续放大电路的放大倍数定为 200。
但实际中，应当对应变片进行标定并对电桥电路经过足够测试后再得到一个合适的放大倍数值。
3.5 放大电路查阅了若干资料后，决定再本次仿真设计中采用带运放的差分放大电路。
其一般原理图如图。
它具有高共模抑制比，高输入阻抗，低噪声，低线性误差，高信噪比等特点。
它的应用十分广发从仪器测量放大器到特种测量放大器都有其踪影。
图3.10 差分放大电路原理图从上图中可看出，电路主要由两级放大电路构成，A1，A2为同相差分输入方式，提高了电路输入阻抗，减小了电路对微弱输入信号的衰减，而差分输入使电路只对差模信号放大，对共模信号只起跟随作用，使得输入到后级信号的共模抑制比得到提高。
在图中有以下关系成立：10122012123U U U U U U R R R ---== （3-5）204457outU U U U R R --= （3-6）103346U U U R R -= （3-7）由于31R R =于是可得到：U1U10U2 U20U3U4UoR1R2R3R4R5R6R7A1A2A311020122(12)()R U U U U R -=+- （3-8）又由于45R R =，67R R =再结合“虚短虚断”的概念可得：510206out R U U U R -=（3-9）所以：611252(12)()out R RU U U R R =+- （3-10）若取63100R R k ==Ω，5210R R k ==Ω，则得放大倍数为210，与之前的设计要求基本相符下图是multisim 仿真电路以及仿真结果图，示波器的A 通道显示差分输入的大小，B 通道显示的是放大电路的输出大小，可以看出，电路的放大倍数基本符合要求图3.11 差分放大电路仿真电路XSC1图3.12 差分放大电路仿真结果3.6 后续功能现在整个系统的信号采集部分已经设计完成，各部分的功能也基本满足要求。
但是采集后的信号需要经过合适的处理才能进行后续的应用。
