三坐标测量步骤
三坐标测量仪使用方法
三坐标测量仪的使用方法：
1、准备工作：确定测量仪的检测位置，检查检测件的尺寸，检查测量仪的接口，检查测量仪的检测量程。
2、安装测量仪：将测量仪安装到测量台上，并将检测件安装到测量仪上，确保测量仪的检测精度。
3、编程测量仪：根据检测件的尺寸，编程测量仪，设置测量仪的检测量程和检测方式。
4、开始测量：使用测量仪对检测件进行测量，并将测量结果记录到记录仪中。
5、结束测量：将测量仪从测量台上取下，清理测量仪的接口，完成测量仪的使用。
三坐标测量基本步骤
三坐标测量基本步骤1.准备工作在进行任何测量之前，首先需要进行准备工作。
准备工作包括选择合适的测量设备，确保设备正常工作，仔细检查设备的各个部件，确保其没有损坏或松动，还需选择合适的测量工具和测量夹具。
2.装夹工作装夹工作是将待测工件安置到测量设备上的过程。
在进行装夹工作时，需要根据工件的特点和测量要求选择合适的夹具，并确保工件夹紧稳定，以避免在测量过程中产生误差。
夹具的选择和正确安装对于获得准确的测量结果至关重要。
3.数据采集和处理在进行实际测量之前，需要对测量设备进行校准和设置。
校准的目的是确保测量设备的准确度和精度，并进行补偿调整。
校准后，测量设备会自动生成零点偏差、回程误差等校准参数。
在进行测量时，需要使用测量设备接触到待测工件上的特定点或线，通过机床的自动定位探头获取测量点坐标。
测量设备可以通过机械或光电测量原理获取坐标数据。
测量的数据处理包括数据的采集、存储和分析。
数据采集包括读取测量设备产生的数据，并以数字形式输出。
数据存储则是将采集到的数据保存在计算机或其他媒体上，以便后续使用。
数据分析是对采集到的数据进行处理和解读，包括计算坐标之间的距离、角度、形状等。
4.测量结果分析和报告测量结果的分析是对测量数据进行合理解读和分析的过程。
通过对测量数据的分析，可以了解工件的尺寸和形状特征，确定是否符合设计要求。
如果测量结果与设计要求不符，需要进一步分析原因并提出改进措施。
测量结果的报告是对测量工作进行总结和整理，以文字、图表等形式呈现。
报告的内容应包括工件的尺寸和形状数据、误差范围和可靠性评估等。
报告的编写应严格遵循相应的标准和规范，并注明测量设备的型号、测量方法和校准日期等信息。
总结起来，三坐标测量的基本步骤包括准备工作、装夹工作、数据采集和处理、测量结果分析和报告。
在每个步骤中，需要认真严谨地操作，确保测量的准确性和可靠性。
只有通过科学规范的操作和分析，才能得出准确的测量结果，并为后续的制造和质量控制提供有效依据。

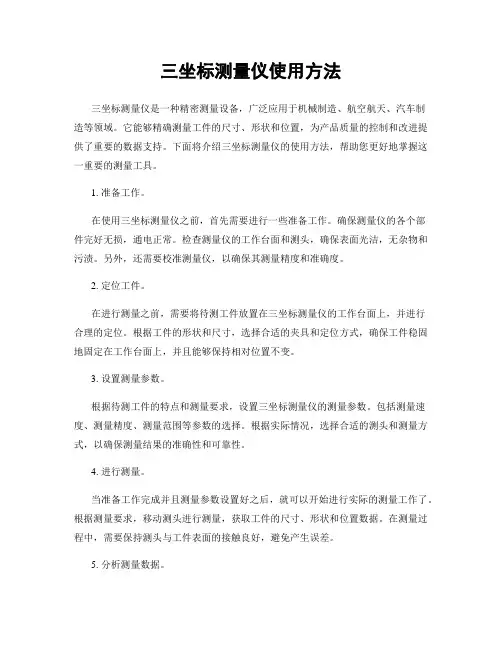

三坐标测量仪使用方法
三坐标测量仪使用方法三坐标测量仪是一种精密测量设备，广泛应用于机械制造、航空航天、汽车制造等领域。
它能够精确测量工件的尺寸、形状和位置，为产品质量的控制和改进提供了重要的数据支持。
下面将介绍三坐标测量仪的使用方法，帮助您更好地掌握这一重要的测量工具。
1. 准备工作。
在使用三坐标测量仪之前，首先需要进行一些准备工作。
确保测量仪的各个部件完好无损，通电正常。
检查测量仪的工作台面和测头，确保表面光洁，无杂物和污渍。
另外，还需要校准测量仪，以确保其测量精度和准确度。
2. 定位工件。
在进行测量之前，需要将待测工件放置在三坐标测量仪的工作台面上，并进行合理的定位。
根据工件的形状和尺寸，选择合适的夹具和定位方式，确保工件稳固地固定在工作台面上，并且能够保持相对位置不变。
3. 设置测量参数。
根据待测工件的特点和测量要求，设置三坐标测量仪的测量参数。
包括测量速度、测量精度、测量范围等参数的选择。
根据实际情况，选择合适的测头和测量方式，以确保测量结果的准确性和可靠性。
4. 进行测量。
当准备工作完成并且测量参数设置好之后，就可以开始进行实际的测量工作了。
根据测量要求，移动测头进行测量，获取工件的尺寸、形状和位置数据。
在测量过程中，需要保持测头与工件表面的接触良好，避免产生误差。
5. 分析测量数据。
测量完成后，需要对测量数据进行分析和处理。
利用三坐标测量仪自带的分析软件，对测量数据进行处理和分析，得出工件的实际尺寸、形状和位置信息。
根据分析结果，评估工件的质量状况，并进行必要的调整和改进。
6. 维护保养。
在使用三坐标测量仪之后，需要对其进行及时的维护保养工作。
清洁测量仪的工作台面和测头，防止灰尘和杂物的积聚。
定期对测量仪进行校准和检查，保证其测量精度和准确度。
另外，还需要注意测量仪的安全使用，避免发生意外事故。
通过以上介绍，相信您对三坐标测量仪的使用方法有了更深入的了解。
在实际使用过程中，需要严格按照操作规程进行操作，确保测量结果的准确性和可靠性。
三坐标测量仪使用方法
三坐标测量仪使用方法三坐标测量仪是一种高精度的测量设备，广泛应用于机械制造、汽车制造、航空航天等领域。
它可以实现对工件尺寸、形状、位置等多种参数的精确测量，是现代制造业中不可或缺的重要工具。
下面将介绍三坐标测量仪的使用方法，希望能够帮助您更好地掌握这一设备的操作技巧。
1. 确保设备正常。
在进行测量之前，首先需要确保三坐标测量仪处于正常工作状态。
检查设备的电源、控制系统、测头等部件是否正常，确保设备能够正常开机并进行测量操作。
2. 安装工件。
将待测量的工件放置在三坐标测量仪的测量平台上，并使用夹具或支撑物将工件固定好，确保工件在测量过程中不会发生移动或晃动。
3. 设置测量参数。
根据待测工件的特点和测量要求，设置三坐标测量仪的测量参数，包括测量方式、测量范围、测量精度等。
根据实际情况选择合适的测头和测量模式，确保能够获得准确的测量结果。
4. 进行测量操作。
启动三坐标测量仪的测量程序，按照设备界面上的操作提示，进行测量操作。
在测量过程中，需要注意保持测头与工件表面的接触，确保测量的准确性和稳定性。
5. 分析测量结果。
测量完成后，三坐标测量仪会生成测量报告或数据，对测量结果进行分析和处理。
根据实际需求，可以进行尺寸分析、形状分析、位置偏差分析等，以便及时发现和解决工件的质量问题。
6. 调整工件。
根据测量结果，对工件进行必要的调整和修正，以确保工件达到设计要求的尺寸和形状。
调整工件的方式可以包括切割、磨削、加工等，根据具体情况进行处理。
7. 保存数据。
在测量完成后，及时保存测量数据和报告，以便日后的查阅和分析。
同时，也可以将测量数据导入到计算机或其他设备中进行进一步的处理和管理。
通过以上步骤的操作，您可以更好地掌握三坐标测量仪的使用方法，提高测量的准确性和效率，确保工件的质量和精度。
希望本文对您有所帮助，谢谢阅读！。
三坐标培训教程
三坐标培训教程三坐标测量是一种用于测量物体形状、位置和尺寸的高精度测量技术。
它适用于各种行业，如制造业、航空航天、汽车、船舶等。
本篇文章将介绍三坐标测量的原理、基本步骤以及培训教程。
一、三坐标测量的原理三坐标测量是通过在物体表面上触摸点，然后根据这些点的坐标计算出物体的尺寸和形状。
它由三个主要组成部分组成：探头、坐标测量系统和数据处理系统。
探头是与被测物体直接接触的部分。
它通常由硬质材料制成，如钢制或碳纤维材料。
探头通过与物体表面接触并测量表面的形状和位置。
坐标测量系统是一组用于测量探头位置的传感器和测量装置。
它通常包括三个传感器，分别用于测量X、Y和Z轴的坐标。
传感器可以是光学传感器、激光传感器或机械传感器，具体选择根据测量要求而定。
数据处理系统是用于处理和分析测量数据的计算机系统。
它通过收集坐标测量系统输出的数据，计算出物体的尺寸和形状。
数据处理系统通常具有数据可视化和数据分析功能，并能生成报告和图形。
二、三坐标测量的基本步骤1.零点设置：在进行三坐标测量之前，首先需要设置探头的初始位置，也称为零点。
零点设置是通过将探头接触到已知位置的参考物体上，并将其坐标设置为零点来完成的。
2.测量点选择：选择需要进行测量的点，通常是物体表面的关键点或特征点。
选择合适的测量点是确保测量结果准确性的重要步骤。
3.探头接触：将探头轻轻接触到选定的测量点上。
接触过程需要小心，避免探头损坏或对物体表面造成划伤。
4.数据记录：随着探头接触到测量点，坐标测量系统将测量到的坐标数据传输到数据处理系统。
数据处理系统记录和保存这些数据。
5.数据处理和分析：通过计算和分析测量数据来确定物体的尺寸和形状。
数据处理系统会根据输入的数据进行相应的计算，并生成相应的报告和分析结果。
6.验证和调整：对测量结果进行验证，确保其准确性。
如果发现测量结果与要求不符，可能需要进行调整或重新测量。
三、三坐标测量的培训教程三坐标测量是一项高精度的测量技术，需要专业的培训来掌握。
三坐标操作
三坐标的简单操作步骤
每次开机首先要校验三坐标，根据校验程序操作。
得出的校验值要在1.98-2.0范围内。
在测量之前首先要明白各种图形的代表符号：
CIR-圆，PLN-面，PNT-点，LIN-线，CYL-圆柱。
X轴-左右方向，Y轴-前后方向，Z轴-上下方向。
三点确定一个圆，测量点越多越精确。
测量时要锁定Z轴，确保测量准确。
三点确定一个面，测量点越多越精确。
测量水平面时要锁定X轴或Y轴，确保测量准确。
测量垂直面时要锁定Z轴。
两点确定一条直线。
注意：在测量零件时一定要顺序测量。
一般测量只需要根据要求测量完零件后，选中程序中形位公差所对应的符号，点击就会得到测量结果。
如果要测量零件的位置度，就要先在坐标中建立坐标系。
步骤如下：
（1）先分别测定一个面，一个基准圆 ，一个点（圆），
（2）选定面，建立Z方向平面，同时选定基准圆和点（圆），建立X正方向。
（3）选定基准面在Z方向归零，再选定基准圆和点（圆），在X方向和Y方向归零。
坐标系建立，根据要求测量各点的位置度。
三坐标操作使用规程
三坐标操作使用规程一、引言三坐标操作是一种精密测量技术，广泛应用于制造业中的产品质量控制。
正确使用三坐标操作是确保产品尺寸与设计要求相符的关键。
本文旨在介绍三坐标操作的使用规程，以帮助操作人员准确、高效地进行测量工作。
二、操作准备1. 准备测量工件：清洁并固定待测工件，确保其表面没有污垢或损伤，并使其固定牢固。
2. 打开仪器电源：确认仪器工作正常，进行仪器校准。
三、测量原点设定1. 确定测量坐标系：根据工件的设计要求，选择合适的坐标系，并在仪器软件中设置。
2. 设定测量原点：通过合适的工具，在工件上标记测量原点，并在软件中进行原点设定。
四、基准平面测量1. 选择基准平面：根据工件的设计，确定需要测量的基准平面，例如平面度、垂直度等。
2. 设定基准平面：在软件中选择基准平面，并设定测量参数。
将测量探针与基准平面接触并测量，记录测量结果。
五、尺寸测量1. 选择测量尺寸：根据工件的设计要求，确定需要测量的尺寸，例如直径、长度等。
2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。
3. 进行测量：将测量探针与工件接触，并依次测量每个测量点，记录测量结果。
六、形状测量1. 选择测量特征：根据工件的设计要求，确定需要测量的形状特征，如圆度、平行度等。
2. 设定测量参数：在软件中设定测量参数，如测量点的数量、测量深度等。
3. 进行测量：将测量探针与工件接触，并按照测量参数进行测量，记录测量结果。
七、数据处理与分析1. 数据导出：将测量数据导出到电脑或存储设备中，以备后续分析使用。
2. 数据分析：使用专业的数据分析软件，对测量数据进行分析，如绘制测量结果图表、计算尺寸偏差等。
八、报告生成与归档1. 报告生成：根据分析结果，生成测量报告，包括工件的测量数据、尺寸偏差分析、形状特征评估等。
2. 报告审核：由专业人员对生成的报告进行审核，确保准确性和完整性。
3. 报告归档：将测量报告归档并妥善保存，以备查阅和追溯需要。
三坐标测量流程
三坐标测量流程的步骤和流程概述三坐标测量是一种常见的精密测量技术，用于测量物体的尺寸、形状和相对位置关系等。
它通过测量物体在三个坐标轴上的位置，结合精密的测量设备和计算方法，可实现高精度的测量结果。
本文将详细介绍三坐标测量的流程和步骤，帮助读者了解如何进行三坐标测量并获得准确的测量结果。
步骤一：准备测量设备在进行三坐标测量之前，首先需要准备好所需要的测量设备。
主要包括三坐标测量机、测量夹具、测头和计算机等。
三坐标测量机是核心设备，用于测量物体在三个坐标轴上的位置数据。
测量夹具用于固定待测物体，确保其稳定不动。
测头用于接触待测物体进行测量，并可以根据需要更换不同类型的测头。
计算机用于控制测量设备和处理测量数据。
步骤二：选择测量方法和坐标系在进行三坐标测量之前，需要确定测量方法和坐标系。
测量方法可以根据物体的形状和尺寸来选择，常用的方法包括点测量、线测量和面测量等。
选择合适的坐标系可以根据具体测量需求来确定，常见的坐标系包括直角坐标系、极坐标系和球坐标系等。
确保测量方法和坐标系选择正确可以提高测量的准确性和效率。
步骤三：设置测量参数在进行具体的测量之前，需要设置测量参数。
主要包括测量范围、测量精度、测量速度和测量单位等。
测量范围指的是可测量的尺寸范围，需要根据待测物体的尺寸来设置。
测量精度是指测量结果的精确程度，可以根据测量要求来进行设置。
测量速度是指测量机的运动速度，可以根据测量需求和设备性能来确定。
测量单位是指测量结果的表示单位，可以根据需要选择合适的单位。
步骤四：安装待测物体在进行测量之前，需要将待测物体安装在测量夹具上。
确保待测物体稳定固定，并且不会发生移动或变形。
安装时需要注意对待测物体施加适当的压力，以确保测量结果的准确性。
步骤五：校准测量设备在进行测量之前，需要对测量设备进行校准。
校准是校正测量设备的误差，提高测量结果的准确性。
校准过程中需要使用已知精度的标准件进行比对，根据比对结果调整测量设备的参数或修正测量数据，使其能够准确地反映物体的实际尺寸和形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
便携式三坐标建立坐标系的方法与步骤
一：打开软件—文件----新建。
二：进入工作界面后选择“文件”---导入（导入的格式根据情况选择，一般为IGS格式）
三：新建坐标系（最佳拟合、3-2-1法，迭代法）
3.1最佳拟合
3.1.1.2测基准孔1（选择“测量孔”选项----选择“平面1”---4点测量孔）特别注意：必须把需要测量的基准孔投影到相应平面
3.1.1.3测量平面2
3.1.1.4测基准孔2（选择“测量孔”选项----选择“平面2”---4点测量孔）特别注意：必须把需要测量的基准孔投影到相应平面
3.1.1.5 测量平面3
3.1.1.6 测基准孔3（选择“测量孔”选项----选择“平面3”---4点测量孔）特别注意：必须把需要测量的基准孔投影到相应平面
3.1.2修改已测量的三个基准孔（圆1、圆2、圆3）的坐标值，快捷键F9
3.1.3建立坐标系Ctrl+Alt+A
3.1.3评价测量结果
单击图标，再在对话框里选择基准孔“圆1”，“圆2”，“圆3”，然后选择需要评价的项目，一般情况需要评价的项目为x、y、z、直径。
3.2 3-2-1建立坐标系方法：
条件：已知两个孔及其中一个空的坐标和方向。
步骤：A.测量工作平面（6个点，每个孔投影面上两点，测量已知两孔，投影在工作平面
3.2.1 建立坐标系
3.2.1.1进入“建立坐标系”对话框，选择上一步所测量的工作平面，在“找正”对话框里选择该平面的方向x正、y正、z正、x负、y负或z负，然后找正平面，如下图。
3.2.1.2 旋转坐标
选择测量的基准孔“圆1”与“圆2”，然后在“旋转到”对话框里选择“圆1”到“圆2”的矢量方向，再在“围绕”对话框里选择“找正”对话框中所示平面的方向，最后单击“旋转“。
3.2.1.3找原点
选择已给定坐标的基准孔，如圆1，然后再分别把x、y、z的坐标值修改为该坐标值的负值，选择“原点”，再单击“CAD=工件”，最后单击“确定”完成坐标系的建立。
